SolidWorks2021导出带材质的OBJ文件

SolidWorks2021导出带材质的OBJ文件

注意SW中所有零件都要使用英文命名，装配体模式下再次新建宏按钮即可

1. 首先下载并安装工具宏

1.1 下载免费工具宏

到Github下载免费的Free-Solidworks-OBJ-Exporter，并解压到自己想要的保存的位置。

1.2 在SolidWorks中安装宏

步骤如下：

步骤一

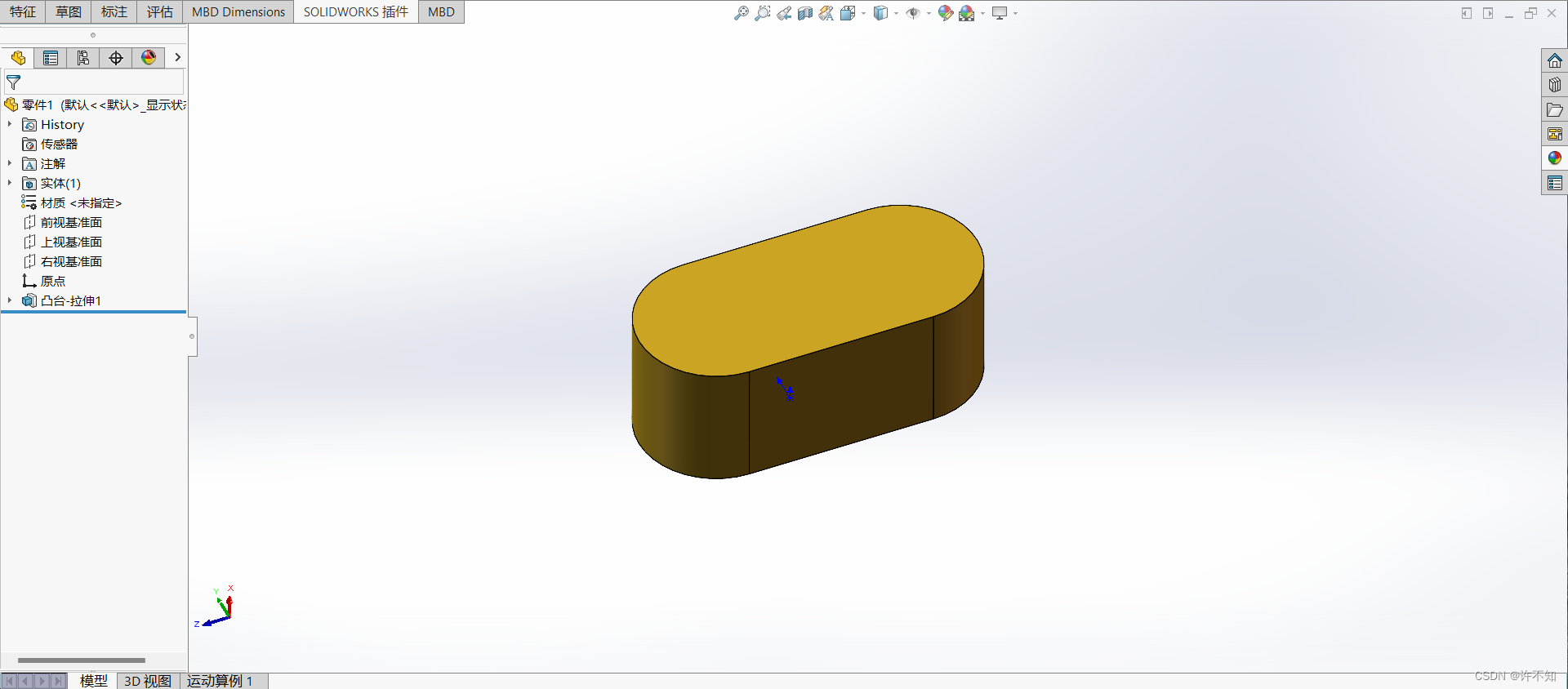

可以先新建一个零件，如下图：

步骤二

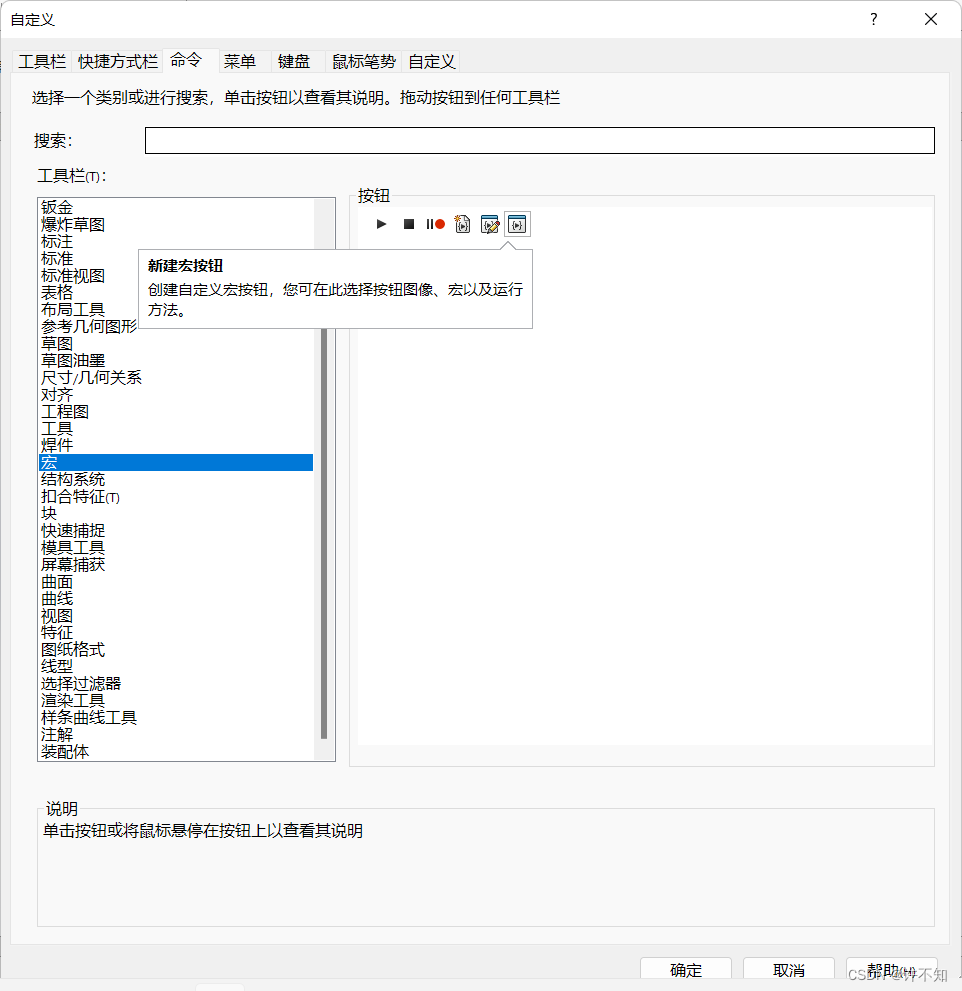

从在工具栏空白处右键进入自定义菜单，切换到命令按钮，找到宏，然后左键按住新建宏按钮，将其拖动到随便一处空白的工具栏，放在你想要的分类就好。

步骤三

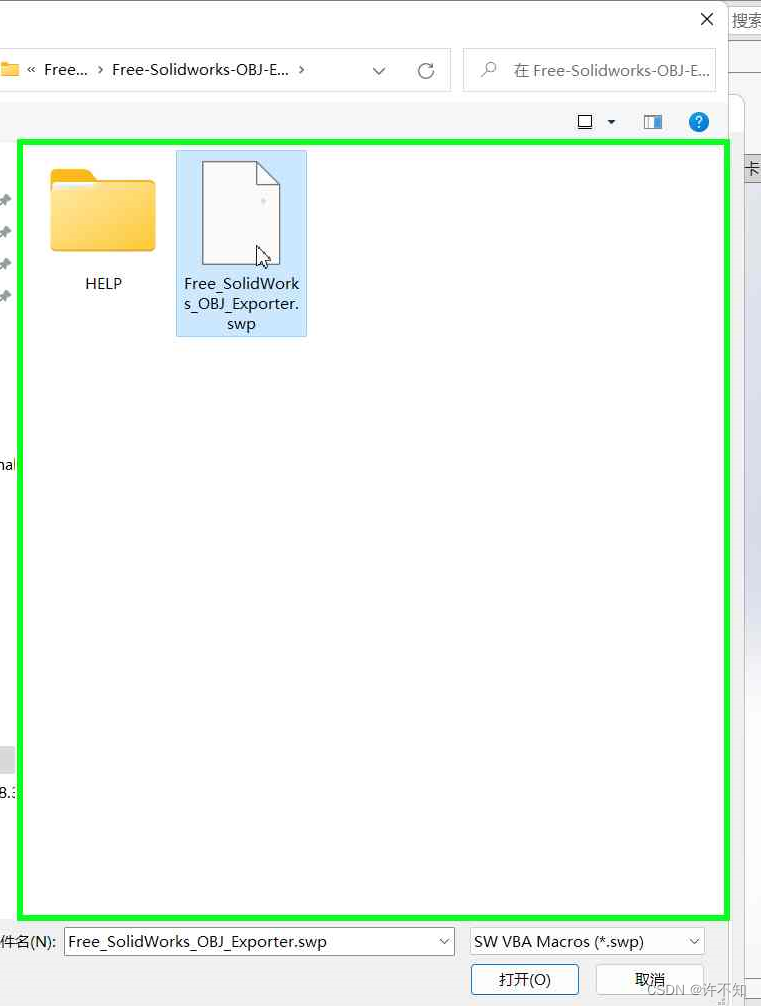

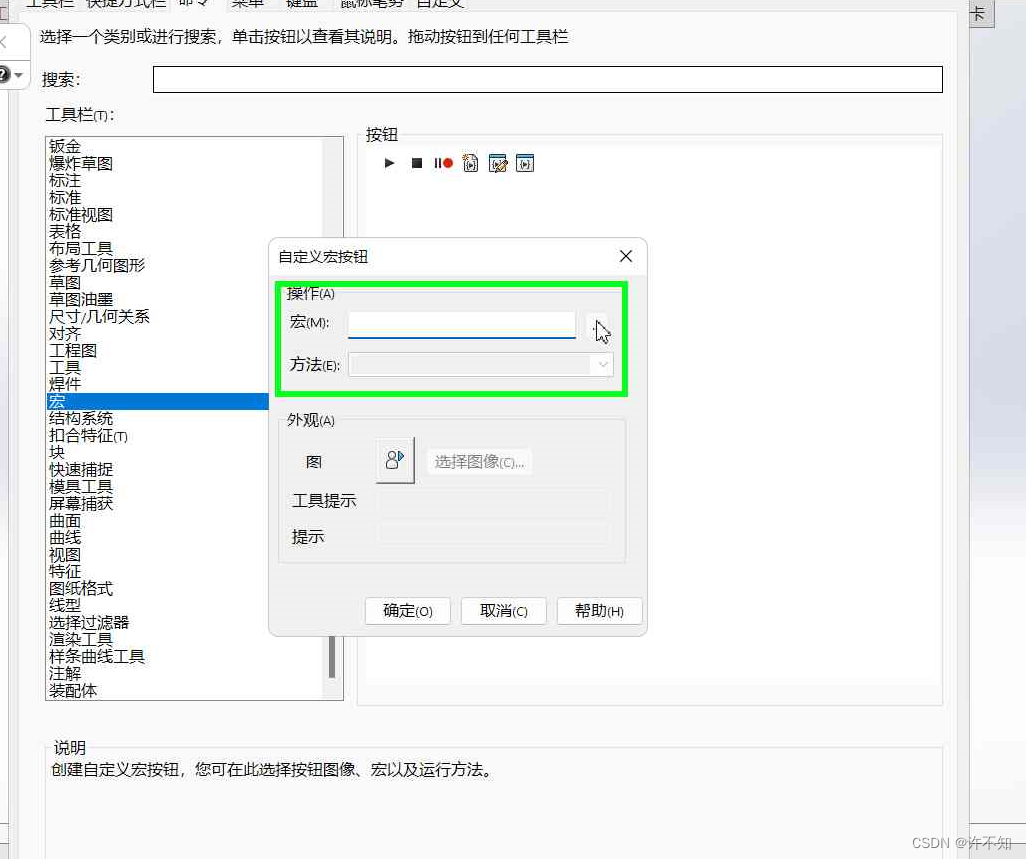

这时会出现对话框，点下图中我鼠标的位置，定位到github下载的插件的保存位置，导入SWP文件，确定即可生成宏按钮。

2. 使用宏导出OBJ文件

2.1 步骤如下

点击按钮

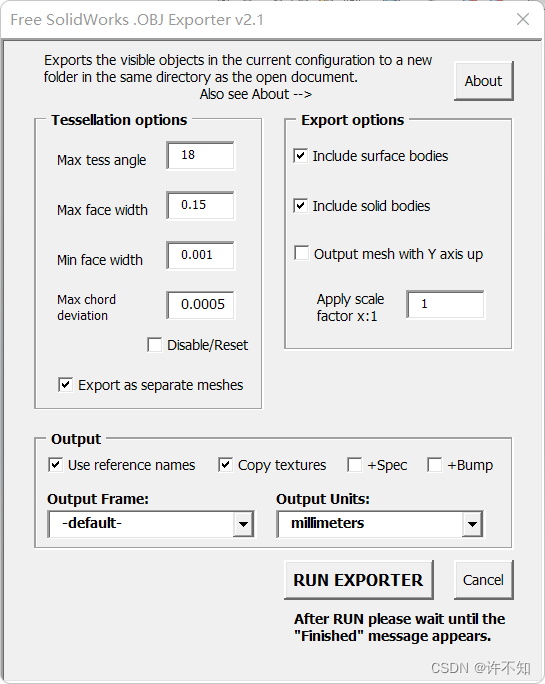

出现界面，导出即可生成OBJ

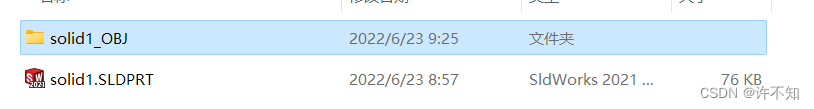

在零件同级目录下

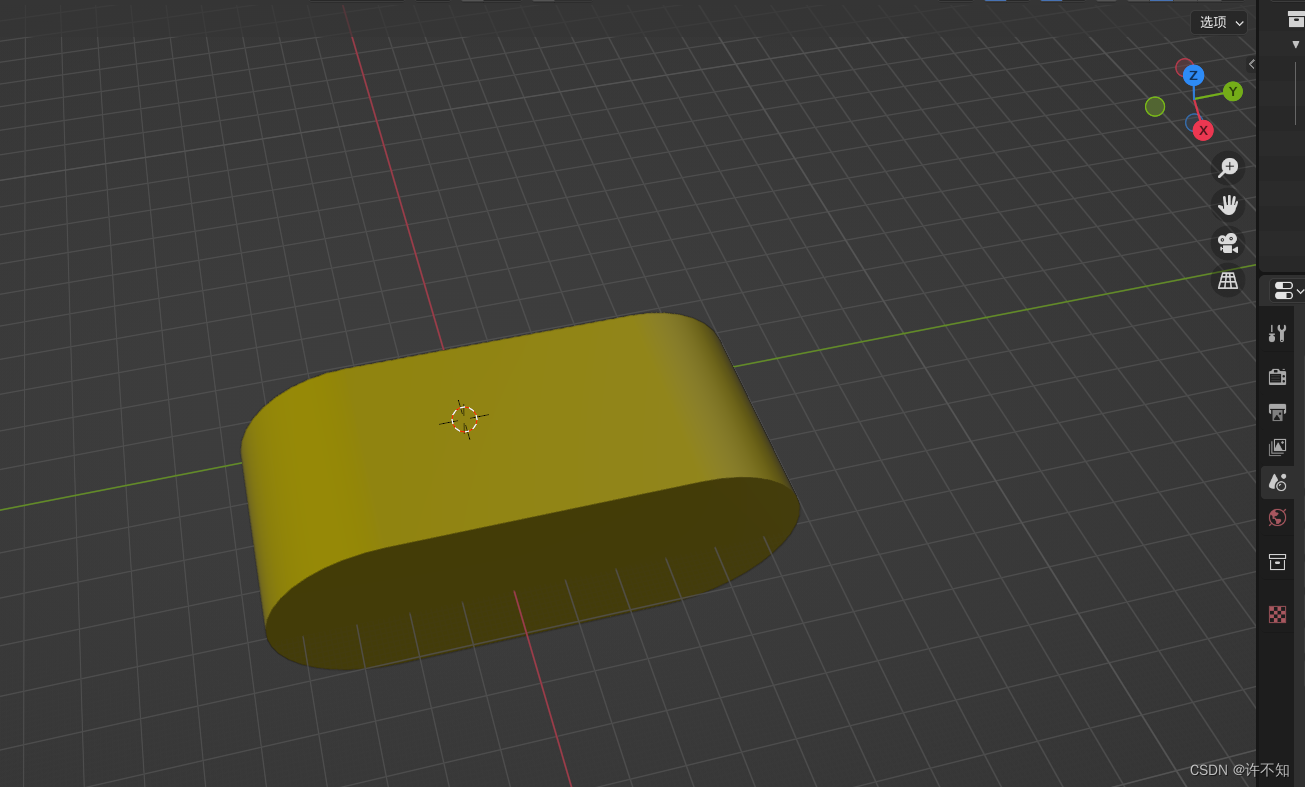

可以使用blender或者自带3d查看器打开，完美！
