本文详细介绍了JiggleBone的概念和在游戏开发中的应用，如衣物飘动和头发自然下垂。JiggleBone分为刚体和柔体两种属性，分别通过is_rigid和is_flexible实现不同效果。通过设置刚度、阻尼、约束等参数，可模拟骨骼的动态行为。此外，has_base_spring属性允许骨骼在X、Y、Z轴上的弹性移动。文章还提供了多个代码示例，帮助读者理解和实践JiggleBone技术。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

吐槽一句，ldo老同志辛苦建设sfm教程站，但是竟然已然半年多未曾使用过sfm， Jiggle Bone 的建设部分被荒废了，可恶啊！那么 Jiggle Bone 何时才能真正站起来！

莫急，这就来了。

Jiggle翻译为中文应为“抖动”， Jiggle Bone 理所应当叫做“抖动骨骼”，这个骨骼堪比如今的动态骨骼，会受到模拟重力因素的影响，同时包含骨骼约束，让骨骼可以根据父级的动作做出动态的反应。

使骨骼包含 Jiggle Bone 属性，这个方法广泛用于衣服的飘动、头发的自然下垂等场景，但由于庞杂的代码和参数，指代不清的数字和模糊的范围概念，让初学者望而却步。

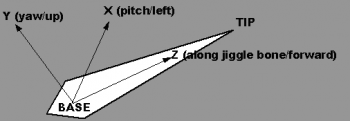

在这里插入图片描述

学习视频：B站转载：

一、语句写法

$jigglebone <名称> {
	<属性组> {
		<属性> <值>
		…
	}
}

其中 <名称> 是关节尖端的名称，要用引号括起来，例如：“jiggle_1”；
属性和值之间空一格；
如果值为一个数字，则可选择用引号括起来（但不括起来也可以）；
如果值为一个区间，则需要用 [ ] 方括号括起来（也可不用），例如：[45.0 45.0]。

目前有四种类型的“属性组”：

is_rigid

is_flexible

has_base_spring

is_boing （仅在起源2013版本中可用）

每个组是可选的，但is_rigid和is_flexible不能一起使用。has_base_spring和is_boing也不能一起使用。

Jiggle Bone 的本质

is_rigid
使骨骼根部可以三向旋转

is_flexible
将骨骼视为可弹性形变的弹簧，使骨骼根部可以三向旋转

has_base_spring
使骨骼根部可三向位移

is_boing
未知（字面意思是弹射）

刚度 - stiffness

通过指定刚度和阻尼值来模拟弹簧。刚度决定了弹簧的刚度。较低的值（例如 10）非常松散和脆弱，而 500 的值非常僵硬和有弹性。合法值范围为 1 到 1000。

阻尼 - damping

阻尼是一种弹簧摩擦或阻力。值为零意味着弹簧将永远振荡。阻尼为 10 会使弹簧几乎立即停止振动。合法值范围为 0 到 10。

例子1：

$jigglebone "Floppy" {
	is_rigid {
		tip_mass 100
		length 20
		angle_constraint 60
	}
}

例子2：

$jigglebone "JigglyUpAndDown" {
	is_flexible {
		yaw_stiffness 100
		yaw_damping 3
		length 20
		yaw_constraint 0 0
	}
}

例子3：

$jigglebone "Bouncy" {
	has_base_spring {
		stiffness 100
		damping 1
		left_constraint -20 20
		up_constraint -20 20
		forward_constraint -20 20
	}
}

例子4：

$jigglebone "FloppyAndBouncy" {
	is_rigid {
		tip_mass 100
		length 20
		angle_constraint 60
	}

	has_base_spring {
		stiffness 100
		damping 1
		left_constraint -20 20
		up_constraint -20 20
		forward_constraint -20 20
	}
}

例子5：

$jigglebone "Antlion.glasswingR_bone" {
	is_flexible {
		yaw_stiffness 700
		yaw_damping 6
		pitch_stiffness 700
		pitch_damping 8
		tip_mass 5
		length 30
		angle_constraint 37
	}
}

二、属性说明

属性组1：`is_rigid`

这个参数赋予 Jiggle Bone 以**“刚体”**属性，它会在指定骨骼的末端放置一个模拟质量，此时骨骼的作用就像一根刚硬的棍子。因此 Jiggle Bone 仅产生旋转运动，旋转中心位于 Jiggle Bone 的底部。

属性：

length
“尖端”质量离底座有多远（以英寸为单位）。短的长度会导致剧烈的抖动。更长的长度会导致更微妙的动作。一般值为20。

tip_mass
尖端受重力影响的程度。零禁用重力效果，而 1000 将是一个沉重的质量。

提示：length属性的长短决定抖动剧烈程度，可理解为单摆的长度，长度越长，受到移动带来的抖动影响越小；长度约短，受到移动带来的抖动影响越大。这个长度不是指模型骨骼的真实长度，但是骨骼的真实长度依然影响抖动的程度！（即length作为一个量，相乘骨骼真实长度后计算抖动）同时也可以通过改变骨骼根节点的位置来调整抖动的轴线位置。

提示2：tip_mass是指骨骼尖端受到重力的程度，但是这个重力的方向是RootTransform的 -Y 轴方向，如果在做动画时旋转了该模型的RootTransform，很可能会出现该模型受到的重力不再向下的情况，因此做动画时尽量不要旋转模型根节点！如果该属性的值为0，则 Jiggle Bone 骨骼不受到重力效果，而是像一个弹簧一样，会趋向于回到它（相对与父级骨骼）的原本位置。

（下面属性is_rigid与is_flexible通用）

angle_constraint
指定允许的最大角度偏转，创建一个摇晃骨骼无法穿透的锥形边界。

yaw_constraint (min max)
指定沿局部偏航旋转轴允许的最小和最大角偏转。角度值不应超过 +/- 90 度。

yaw_friction
当 jiggle Bone 在偏航限制定义的平面上滑动时，非零值会产生摩擦力。摩擦不应超过 20 个单位。

pitch_constraint
指定沿局部俯仰旋转轴允许的最小和最大角偏转。角度值不应超过 +/- 90 度。

pitch_friction
非零值会在微动骨骼相对于由节距限制定义的平面滑动时产生摩擦力。摩擦不应超过 20 个单位。

提示：Yaw即偏航的意思，指骨骼以自身指向的方向为轴，自身滚动。Tip是骨骼尖端的意思。Mass有质量、块的意思。Pitch是俯仰的意思，指骨骼以根节点的x、y轴为轴，以根节点为原点转动。
