ADS史密斯圆阻抗匹配

匹配条件：源阻抗为25-j15Ω，负载阻抗为100-j25Ω。
匹配到50Ω。

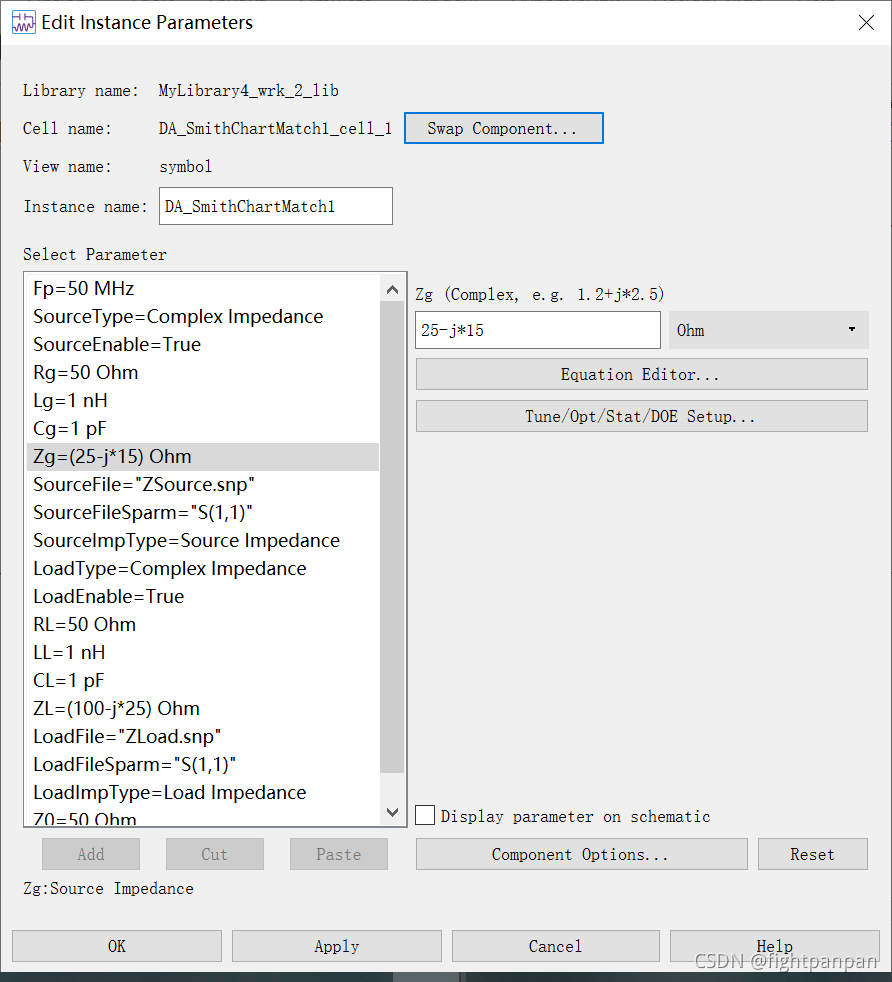

1.添加DA-SmithChartMatch，然后双击设置

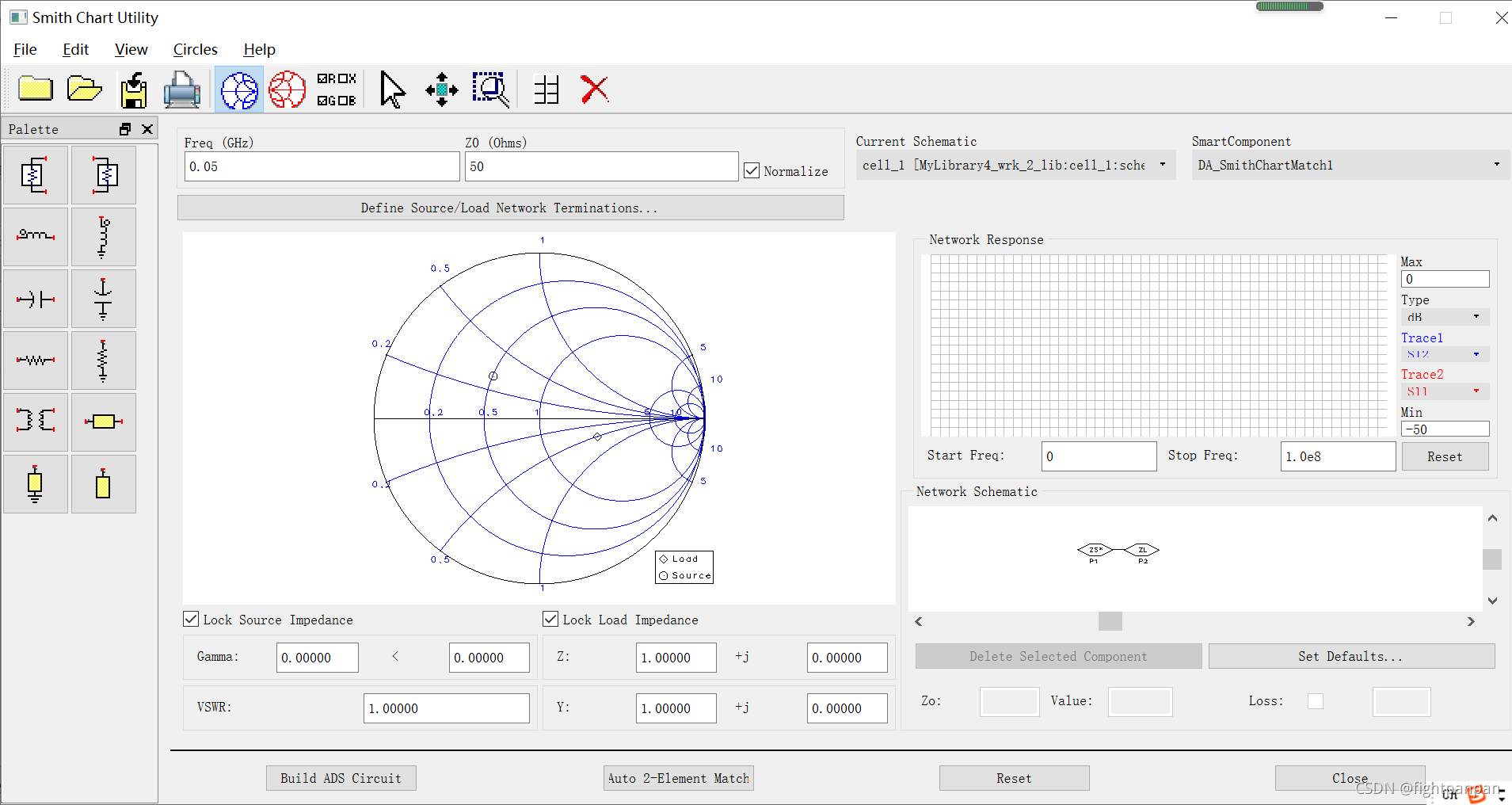

2.打开Smith Chart Utility

会发现，代表源阻抗的小圆点在上面！

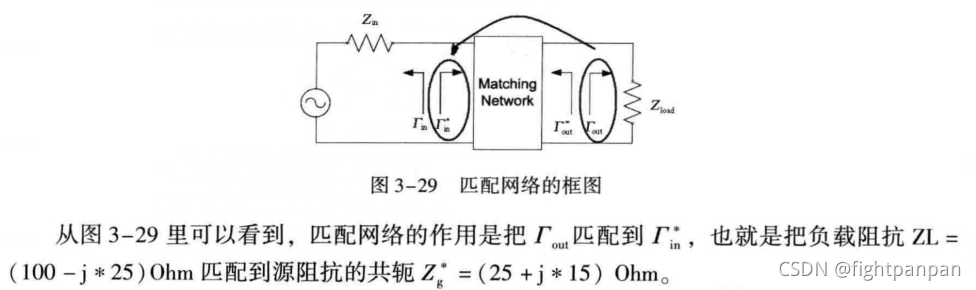

因为要阻抗匹配

3.单击Define Source/Load Network Termination

直接OK，关闭。

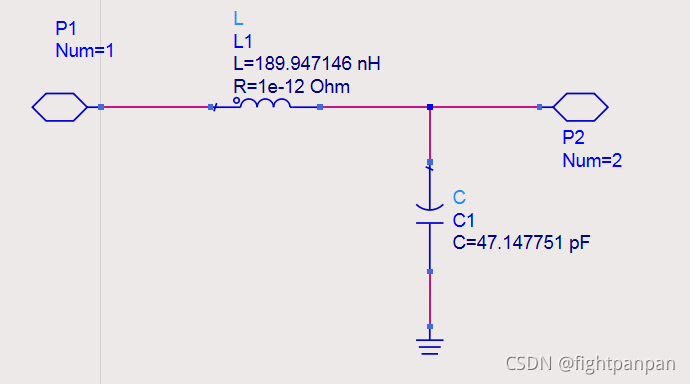

4.查看匹配电路

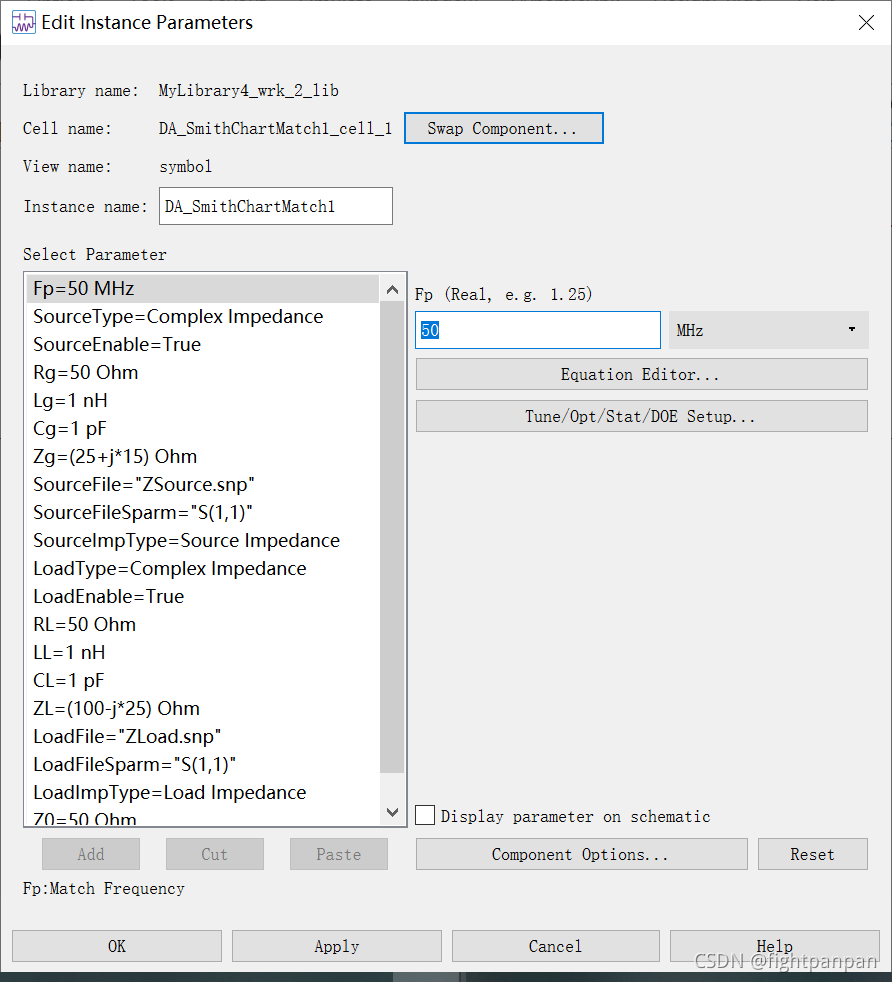

这时候再双击DA会发现:Zg=25+j*15

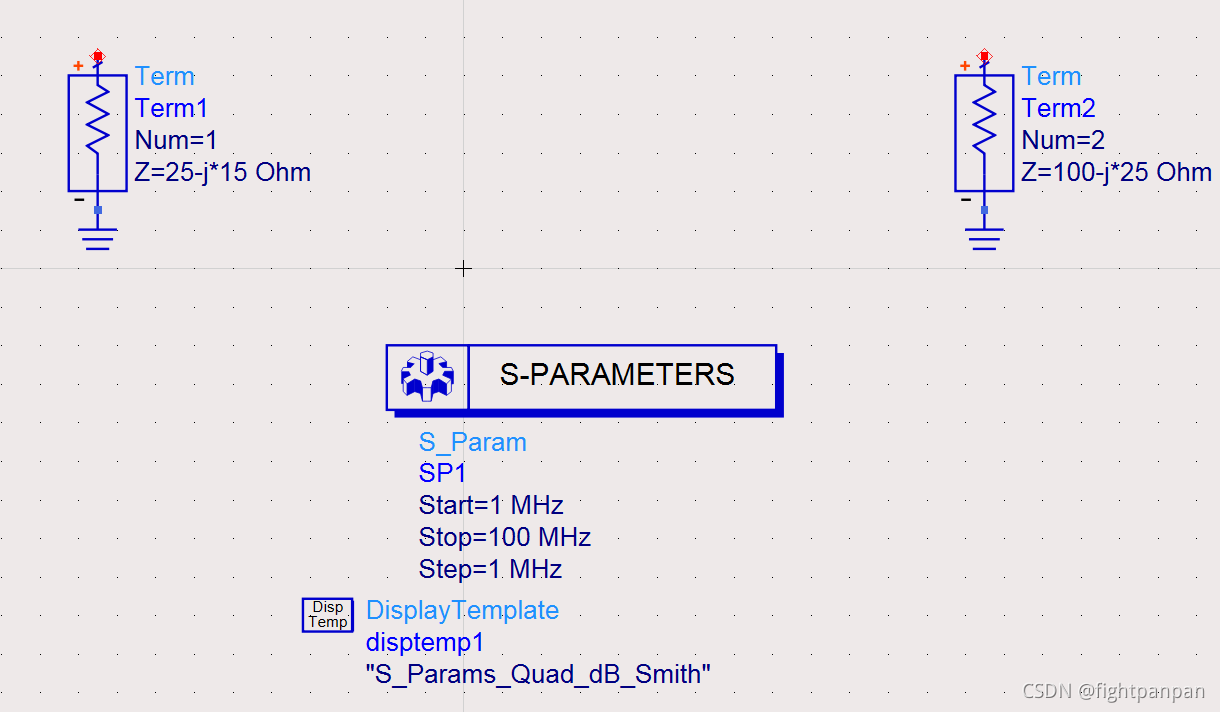

5.结果

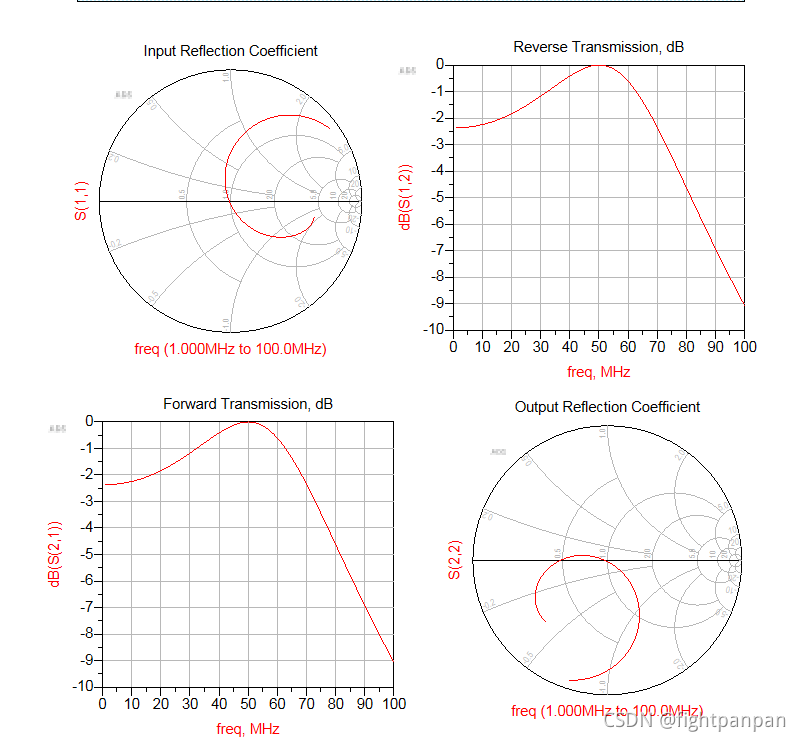

50MHz时，S11=S22，而且S21=S12。
因为这个网络是互易的。
这里我们复习两个知识点：S矩阵的性质和互易。

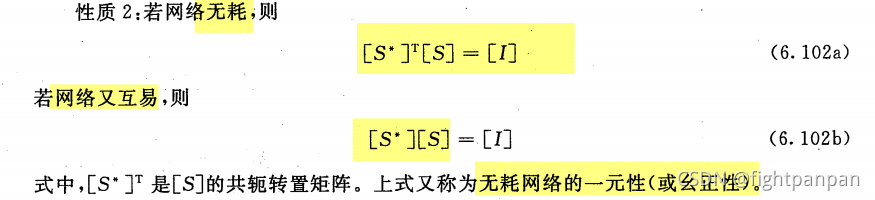

（1）S矩阵的性质

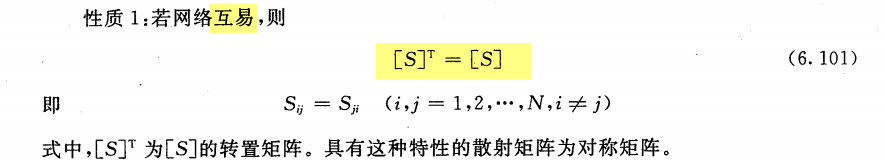

互易

无耗

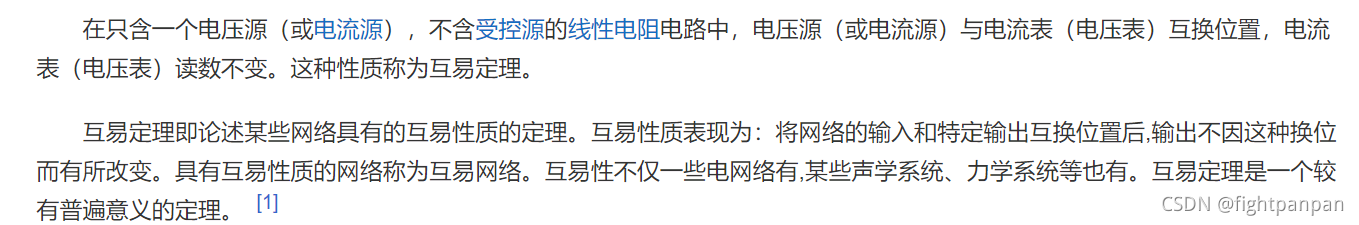

（2）互易

简单来说，就是电压源和电流表互换位置之后，电流表示数不变。
