ADS-Smith圆图匹配

本篇文章介绍如何运用ADS中的Smith圆图及其工具进行阻抗匹配。

一:原理图构建

1.为保证最大功率传输,需要匹配至负载的共轭,这里选取负载阻抗为12.0+j*6.0,因此匹配网络需要匹配至12.0-j*6.0来实现最大功率传输。

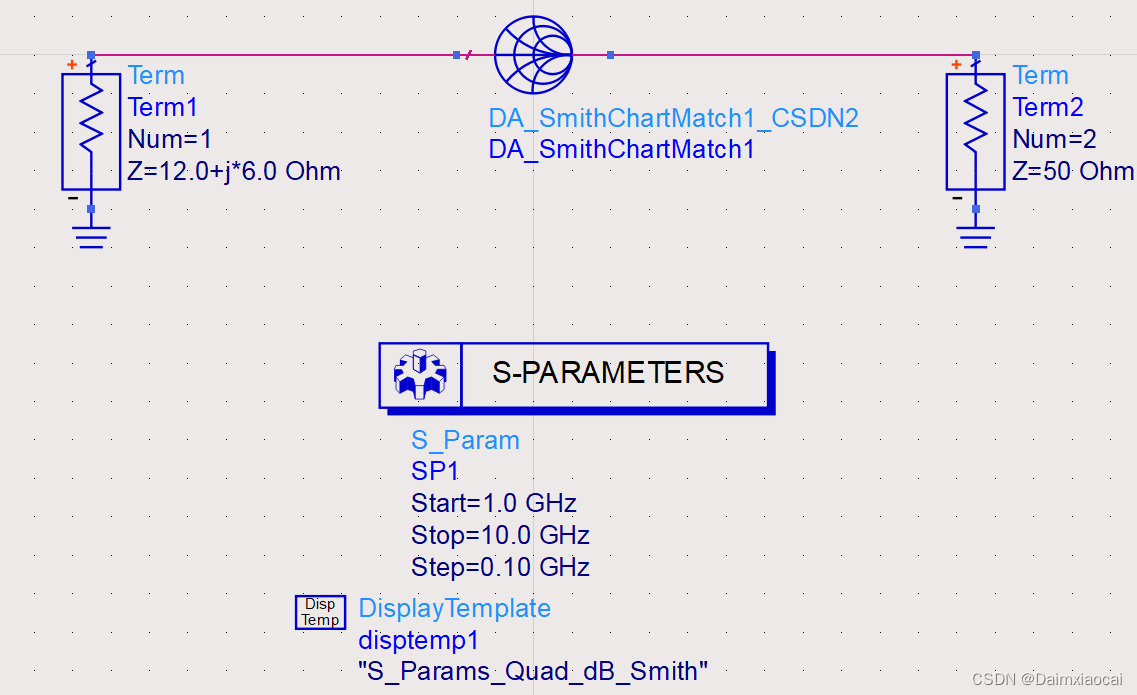

2.根据上篇文章介绍,调出S参数模板如图1.1,修改一端口阻值为12.0+j*6.0,在ADS自带库里面找到Smith圆图,如图1.2所示,构建原理图如图1.3所示。

图1.1 S参数模板

(a)

(b)

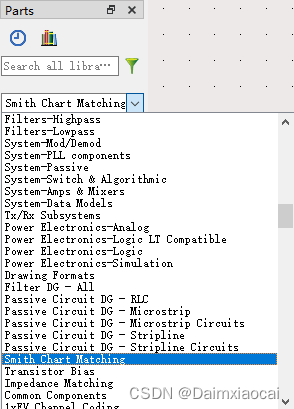

图1.2 Smith圆图查找

图1.3 原理图构建

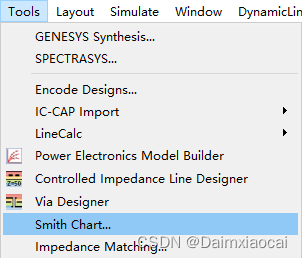

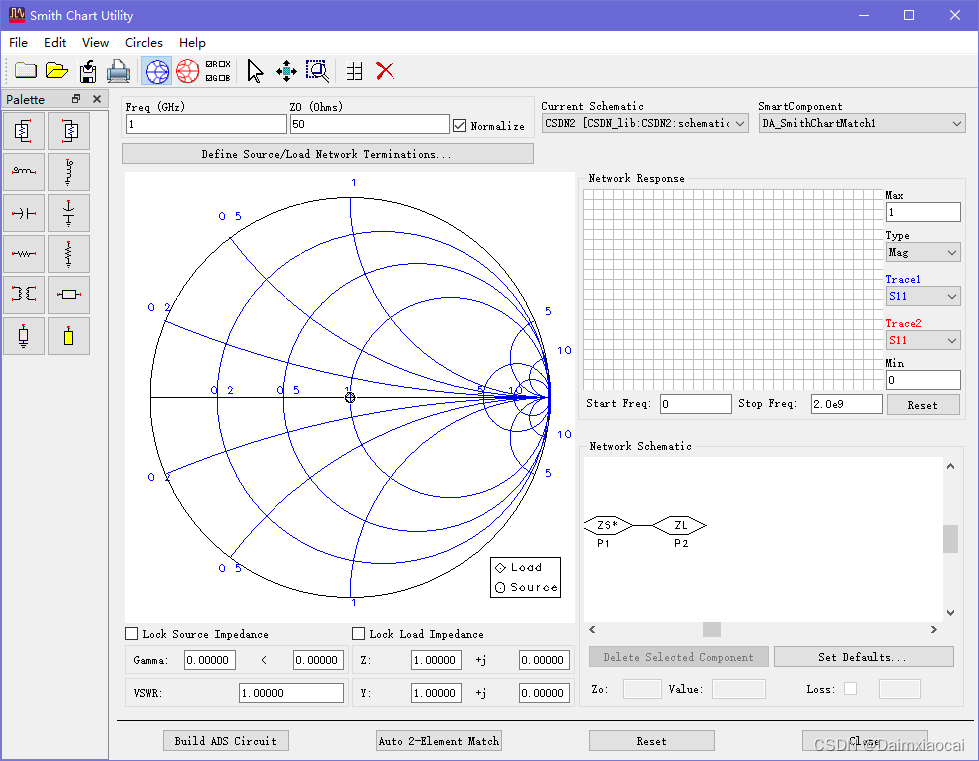

3.在ADS工具中找到Smith圆图工具,如图1.4所示,打开后获得的界面如图1.5所示。

图1.4 Smith圆图工具

图1.5 Smith圆图界面

二:Smith圆图设计

1.确定参考频率和参考阻抗,此处选择参考频率为1.0GHz,参考阻抗为50欧姆,如图2.1所示,如需设置Q值大小,可以在Circles里面进行设计,如图2.2所示。

图2.1 参考量设计

图2.2 Q值设定

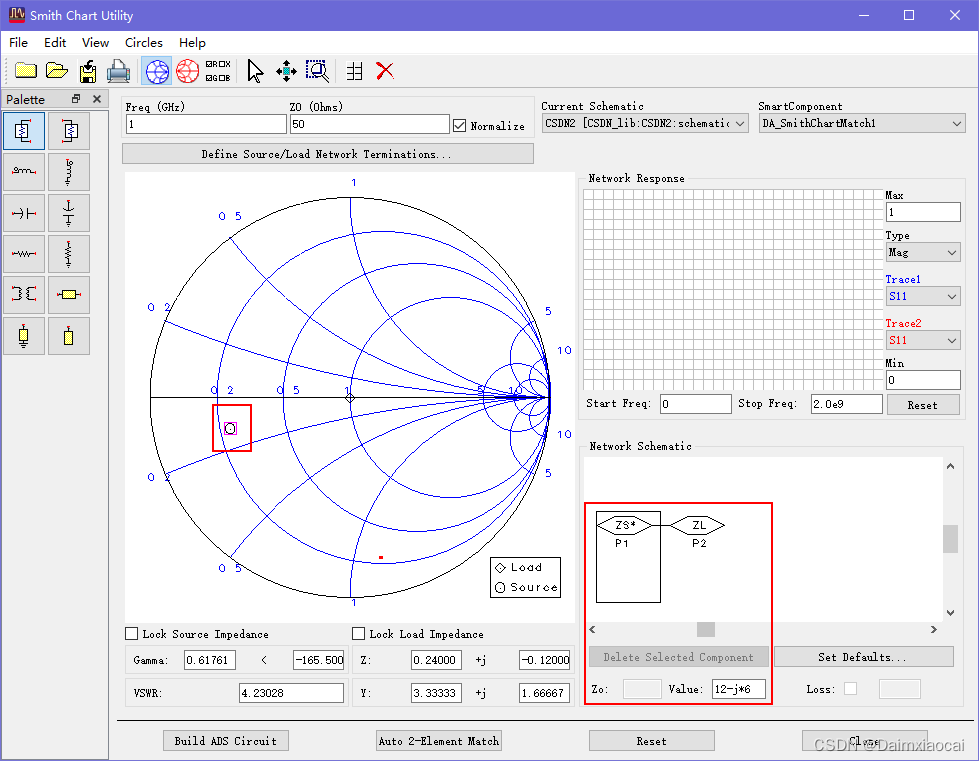

2.因为在S参数模板中是将一端口设计为负载,所以将Network Schematic中的ZS*设置为负载的共轭,即12.0-j*6.0,Smith圆图上的点发生变化,如图2.3所示。

图2.3 修改后的Smith圆图

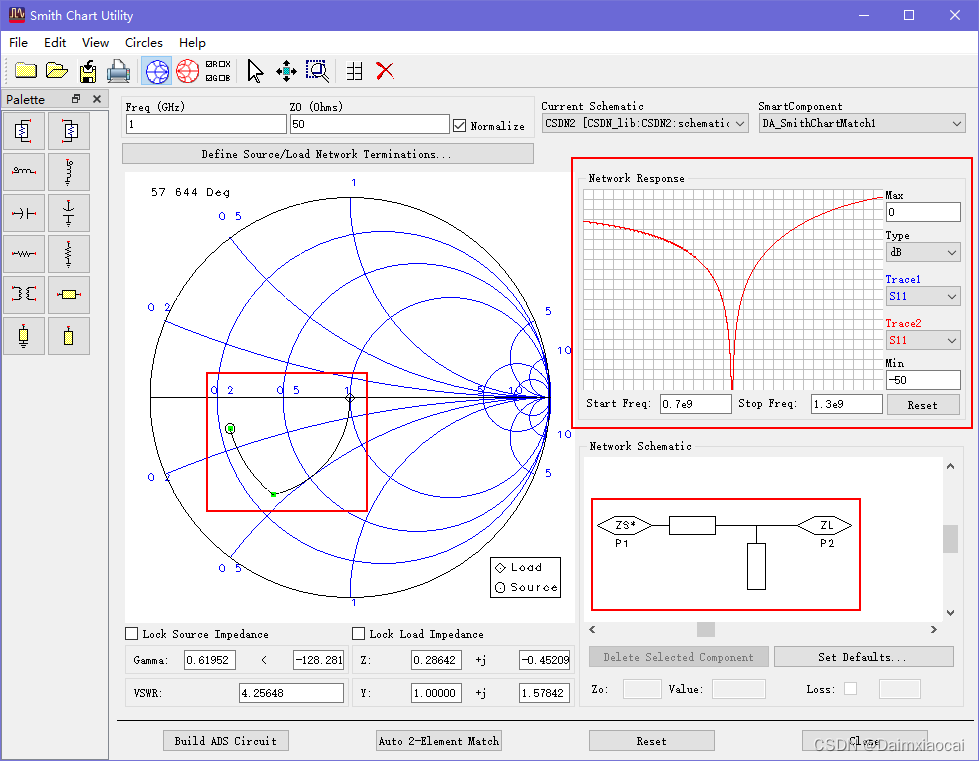

3.设置好需要匹配的阻抗后,便可在Palette里面选择器件进行匹配,可以看到相应的匹配轨迹,将轨迹终点匹配至圆心位置附近即可,也可在右边初步看到匹配结果,如图2.4所示。

图2.4 匹配好的Smith圆图

4.点击左下角Build ADS Circuit便可建立完整的匹配电路原理图。

三:匹配结果仿真

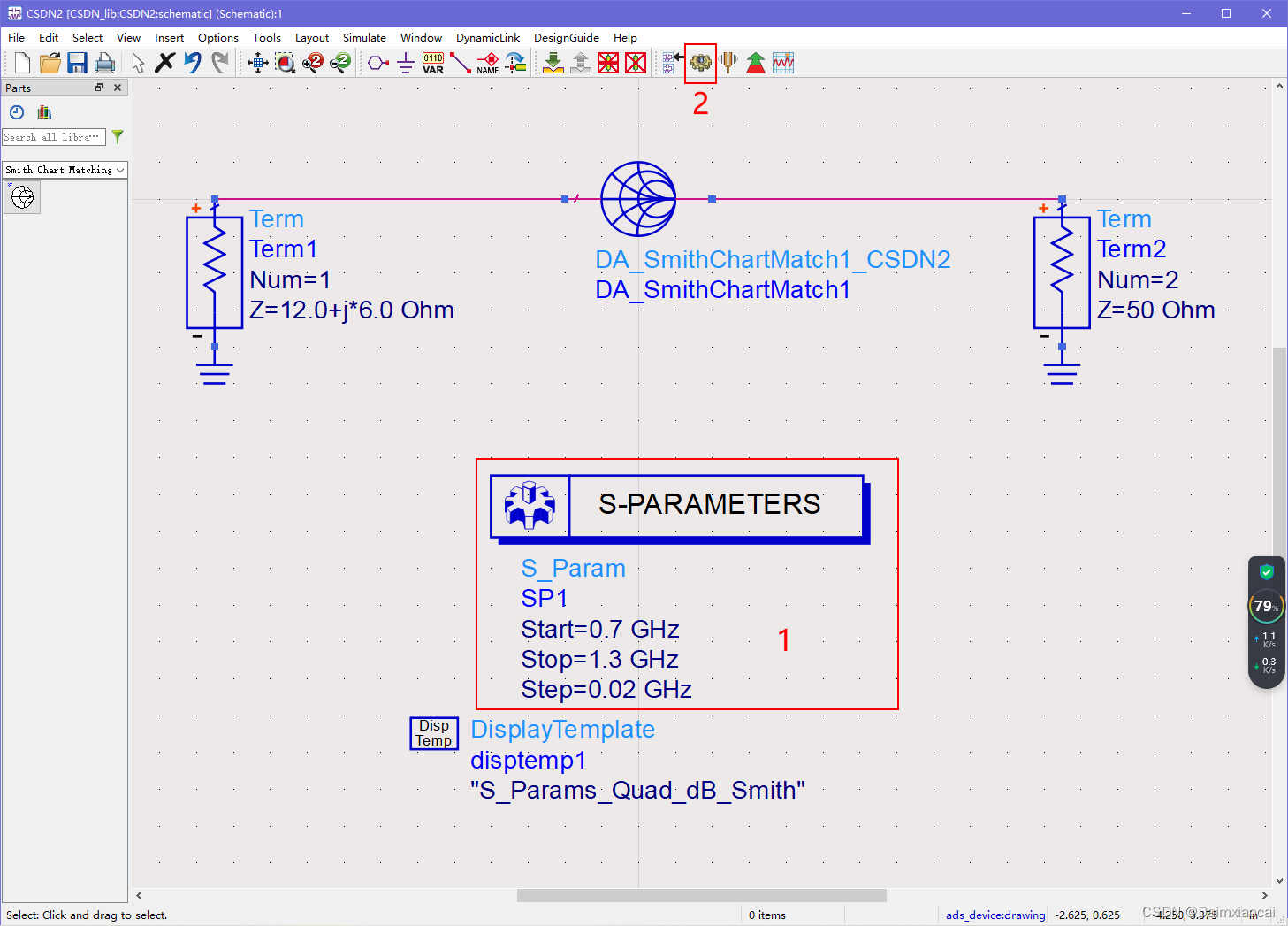

1.调整S参数扫描的范围和步进,点击仿真,如图3.1所示。

图3.1 参数设计

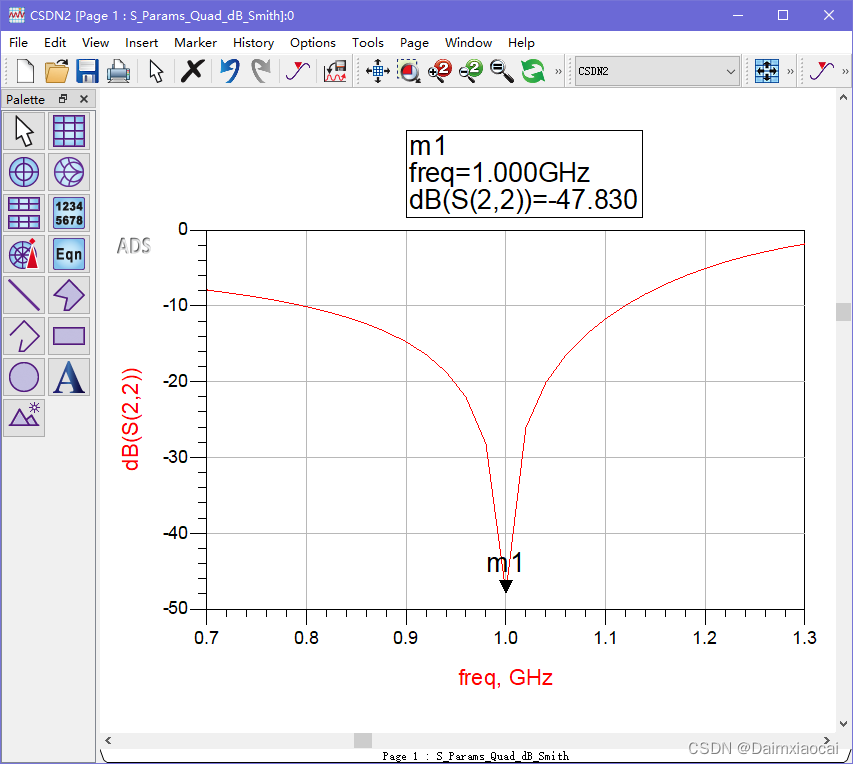

2.在弹出的界面中选择Rectangular Plot,选择S22,单位选择dB,得到结果如图3.2所示,可以在1GHz处远远低于-10dB,实现了源端与负载端的良好匹配。

图3.2 结果图

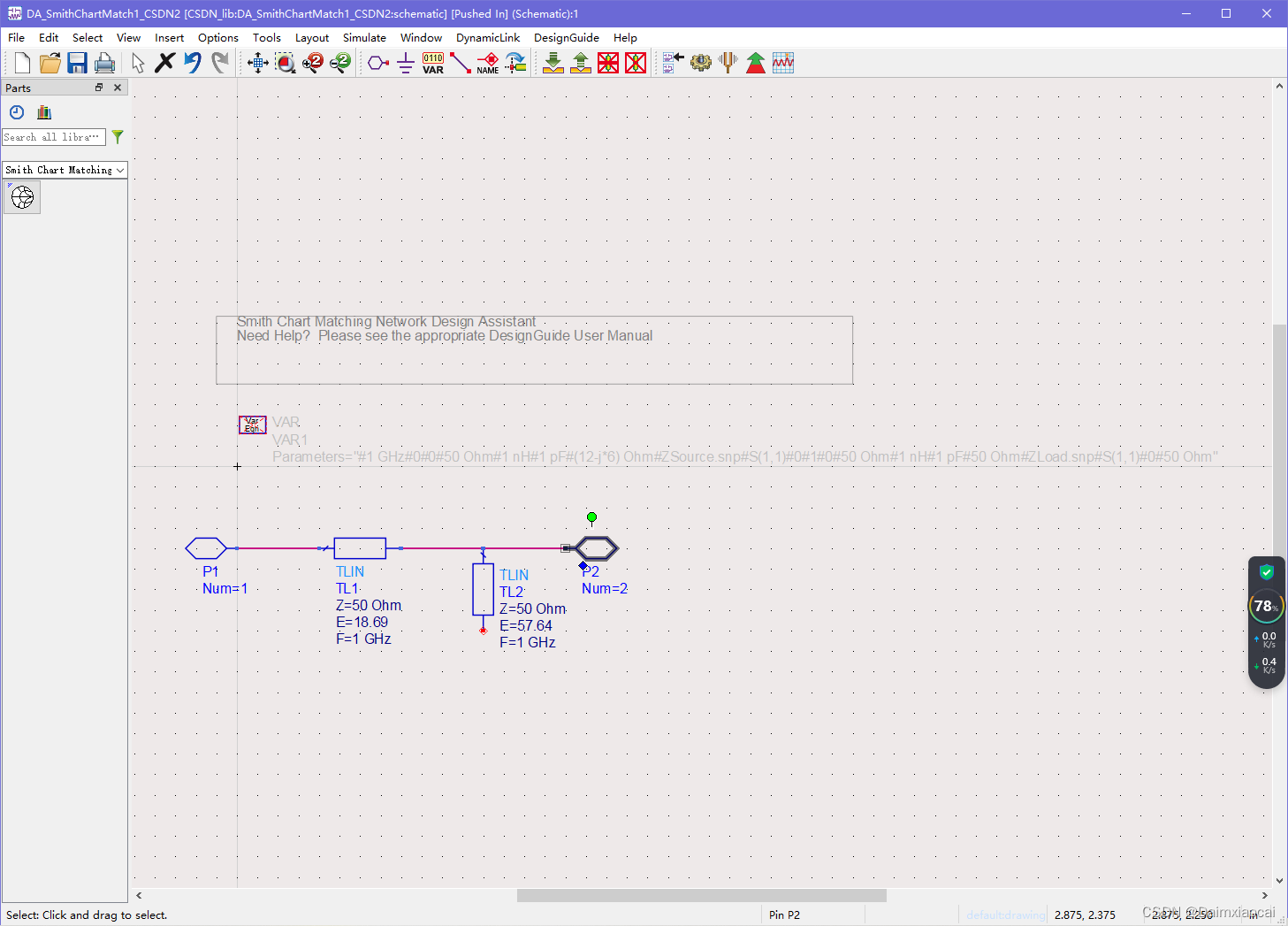

3.想要查看匹配电路,在原理图中选择Smith组件,再点击Push Into Hierarchy即可查看生成的匹配电路,如图3.3所示。

(a)

(b)

图3.3 匹配电路查看

至此,完成了用Smith圆图及其工具进行匹配。

如有错漏,敬请指正
