本文详细介绍了在ADS软件中进行稳定性分析的方法，包括奈奎斯特图的使用、开环增益的局限性以及返回差和策动点阻抗的概念。通过实例展示了如何通过这两种方法判断电路稳定性，以及在特定频率下电路的临界状态。
在ADS中进行稳定性分析的严格方法-使用返回差与策动点阻抗
在ADS中进行稳定性分析（以避免K稳定性因子的局限性）-理论部分中介绍了奈奎斯特图的基本原理和判定方法，并在ADS中举例稳定和不稳定的例子。
在在ADS中进行稳定性分析的多种理论方法-使用环路增益和奈奎斯特图中介绍了基于环路增益的稳定性判定方法，讨论并给出了解决注入阻抗问题、单向流动问题。但是，我们都会默认开环增益函数是稳定的，不存在右半平面的极点，这是不严谨的，在此对这个毛病给出解决方法。
参考：https://www.youtube.com/watch?v=kVPzU7Eszk4&t=300s
ADS工程的官方下载链接：How to Design a Stable High Frequency Amplifier
1、基于返回差的稳定性判定

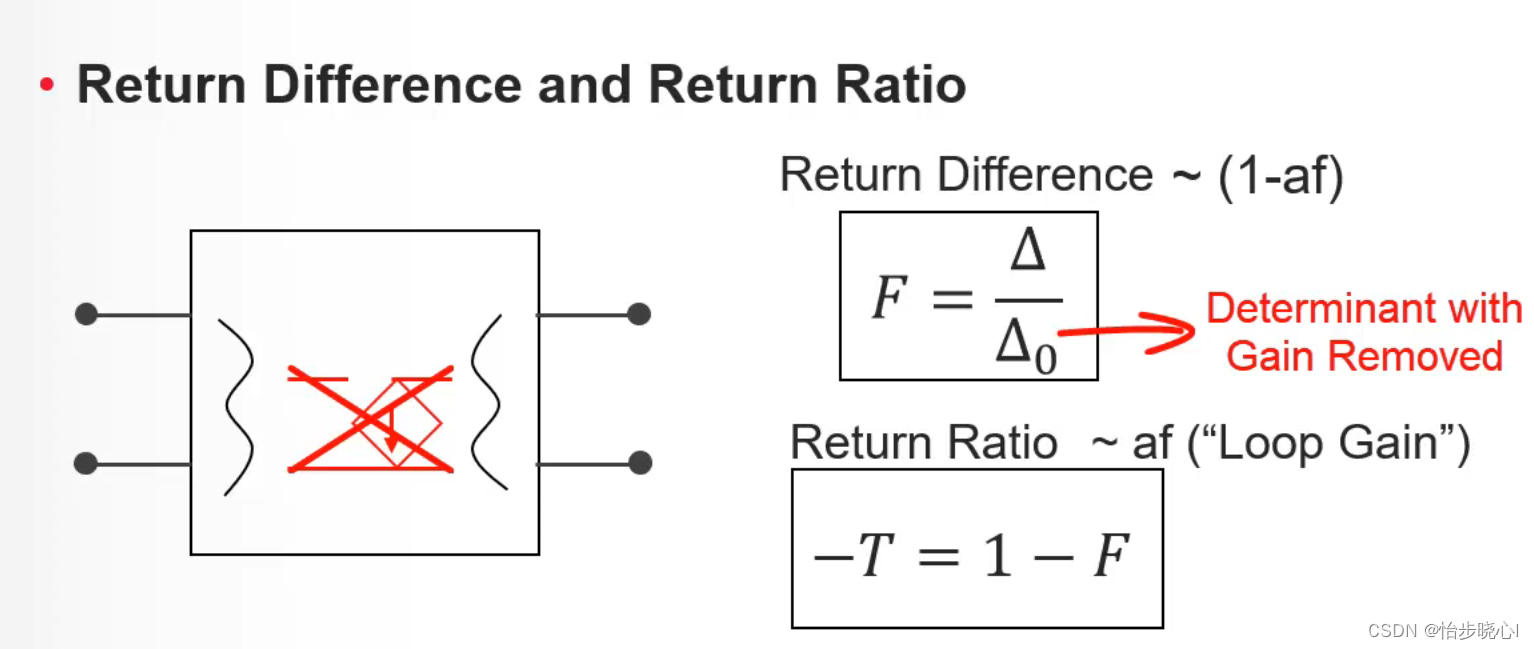

来自Hendrik Bode在1943的书Network Analysis and Feedback Amplifier Design的第四章
思路是分析需要在内部源平面进行，而不是依赖外部的信号源。而且在分母移除了增益，保证了不分母不存在右半平面极点（我也不太理解，兄弟们自己看原文吧）。

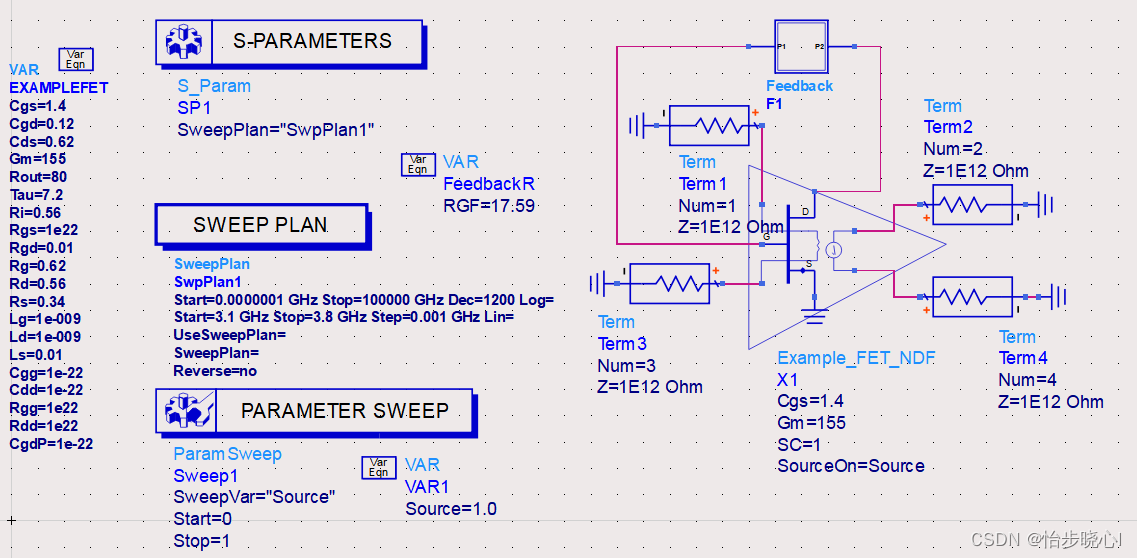

在ADS仿真时，使用的是高阻抗源，主要目的是监控电压，而不是加载电源（但是这种将端口放置到内部的方法好像没法在实际情况下使用）：

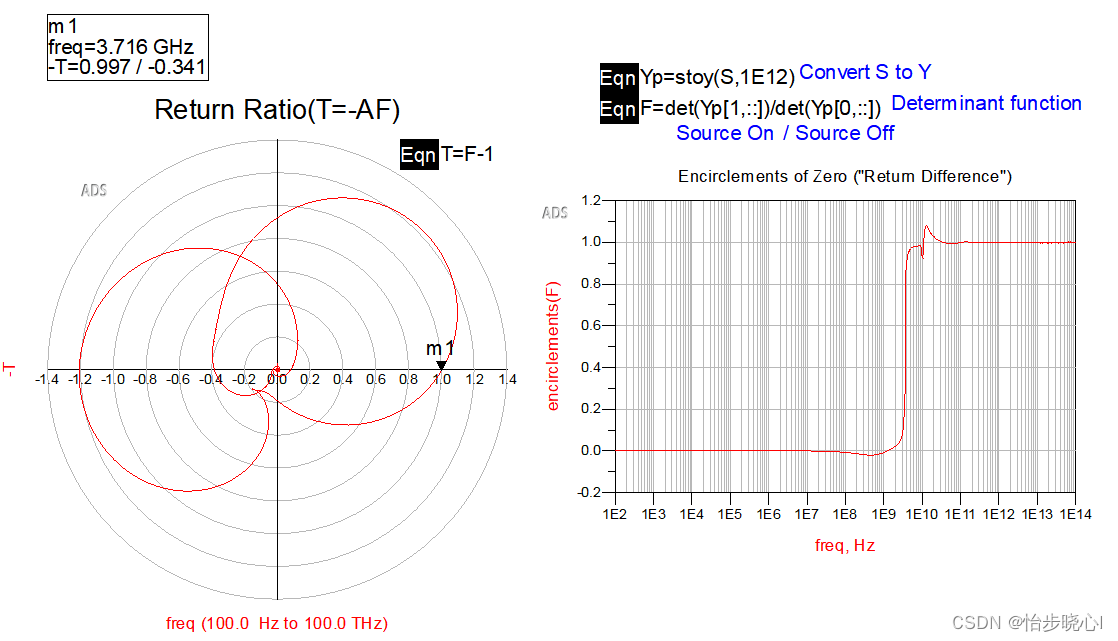

运行仿真，发现电路是不稳定的，但是处于临界位置（可以看到差不多与1相交，但右图有大于1的地方）：
2、基于策动点阻抗进行稳定性判定
满足Kurakowa震荡条件就会发生震荡，电路则不稳定（同时满足下面三个条件）：
- 策动点导纳实部小于等于0
- 策动点导纳虚部等于0
- 策动点导纳虚部的斜率为正
策动点导纳计算式子如下：
y
d
p
(
1
)
=
y
11
y
22
−
y
21
y
12
y
22
=
d
e
t
(
Y
)
y
22
y_{dp(1)}=\frac{y_{11}y_{22}-y_{21}y_{12}}{y_{22}}=\frac{det(Y)}{y_{22}}
ydp(1)=y22y11y22−y21y12=y22det(Y)

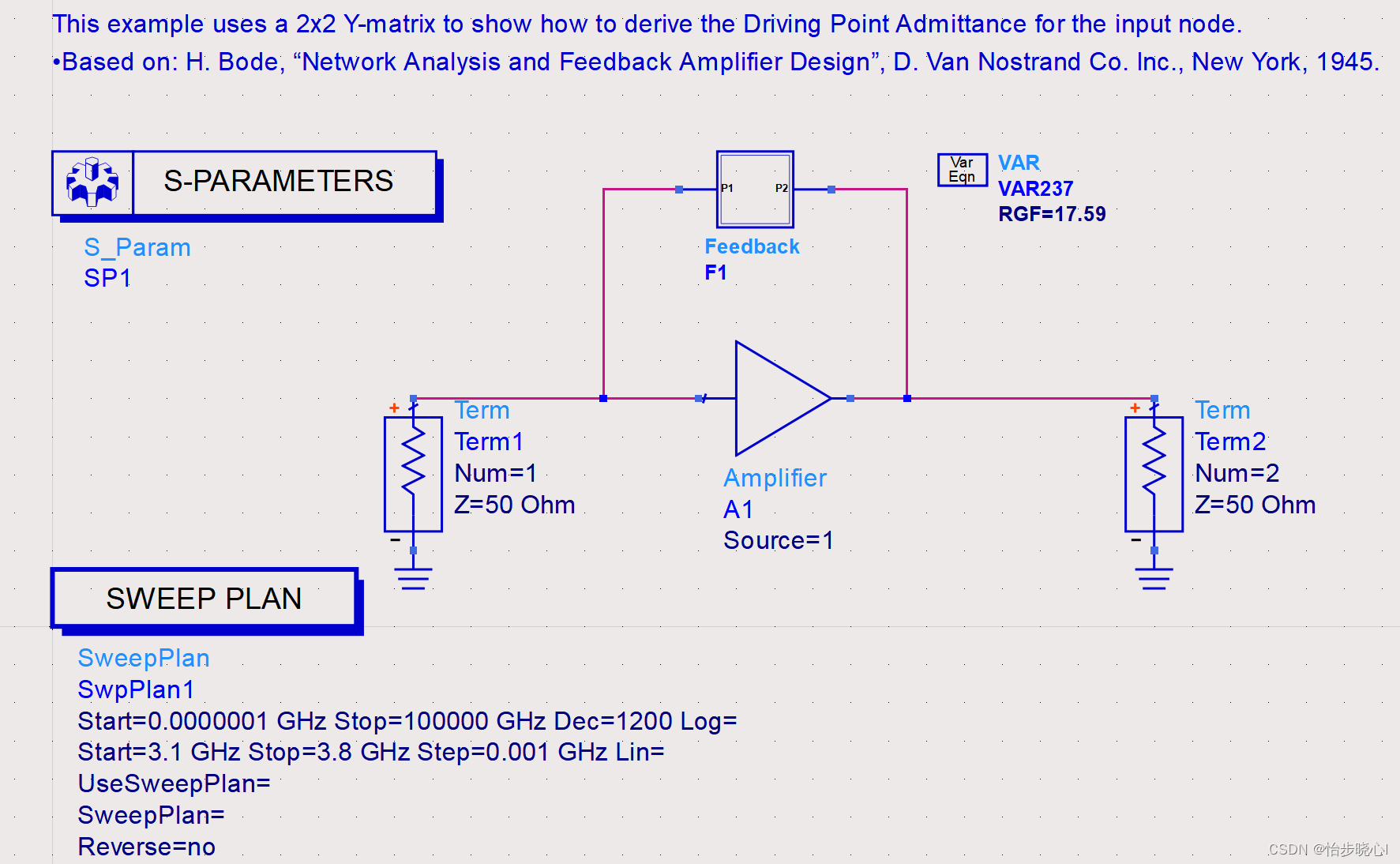

ADS电路图：

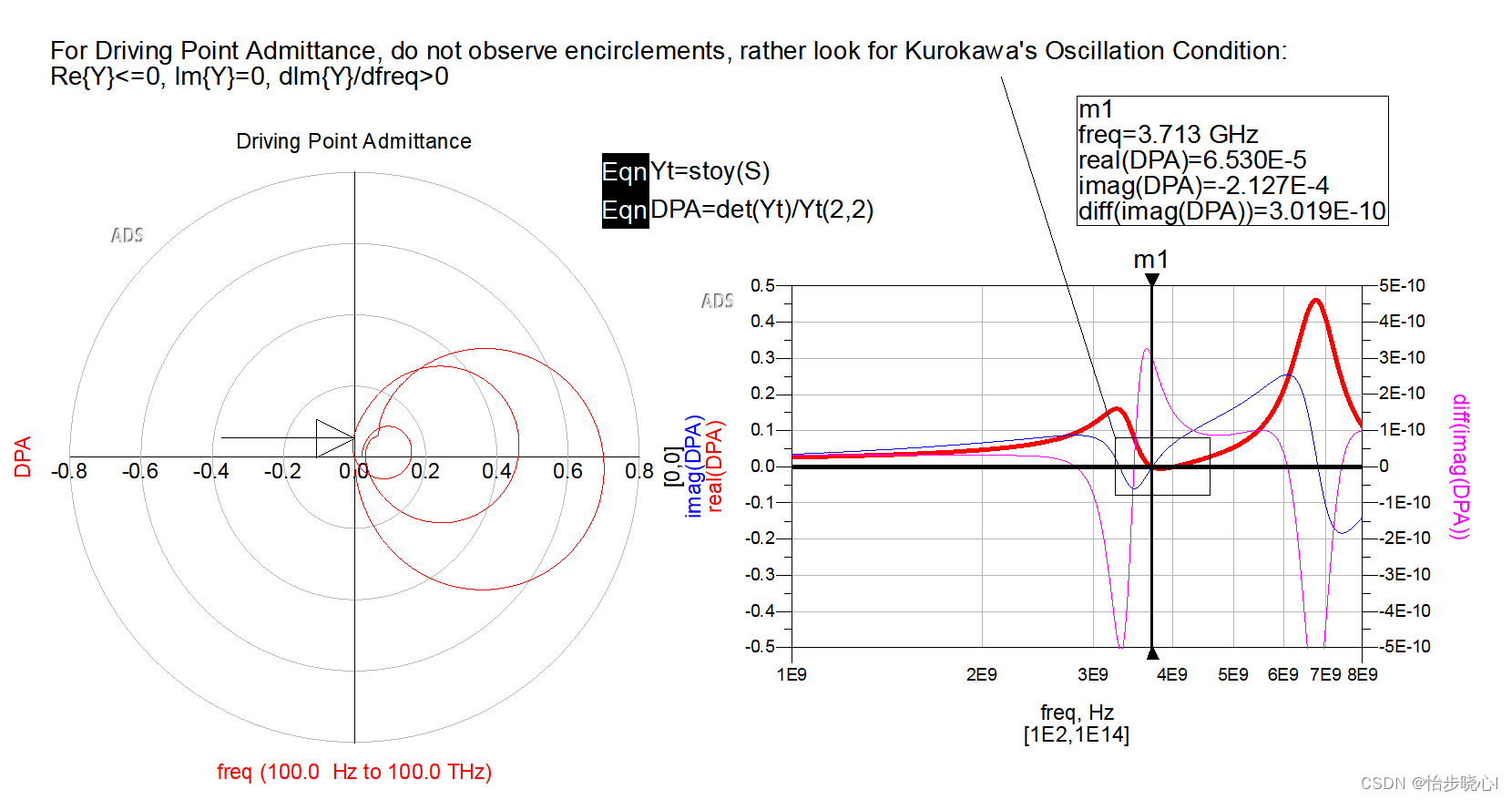

观察结果，对比Kurakowa震荡条件，发现在3.713GHz时处于临界位置，这和之前的分析一致：
