meshlab+gmesh 操作记录

1-meshlab 调整.obj文件 的小技巧记录

关于mesh网格不够均匀，比如出现，三角形face过于狭窄，又或者面片大小不一的情况，需要进行进一步处理。2020/10/11

三角形网格上有些face狭窄，使其更加均匀化

解决方法：meshlab打开obj文件，先选择一个区域，或者不选默认就是全局
然后filters–>remeshing simplification–>planar flipping optimation。
默认操作即可，就能对face进行优化，使得三角面片更加趋近于等边三角形。

三角形网格上有些face狭窄，使其更加均匀化

解决方法：meshlab打开obj文件，先红框选择一个区域，(如果不选，则默认全局整体缩小)
然后filters–>remeshing simplification–>subdivision:loop。
默认操作即可，就能对face进行优化，使得三角面片面积相对更加均匀。

网格简化1
filters–>remeshing simplification–>simplication：MC edge collapse.
直接下降到760个face，但是不能选择减少的face面的数量。实用性有限。

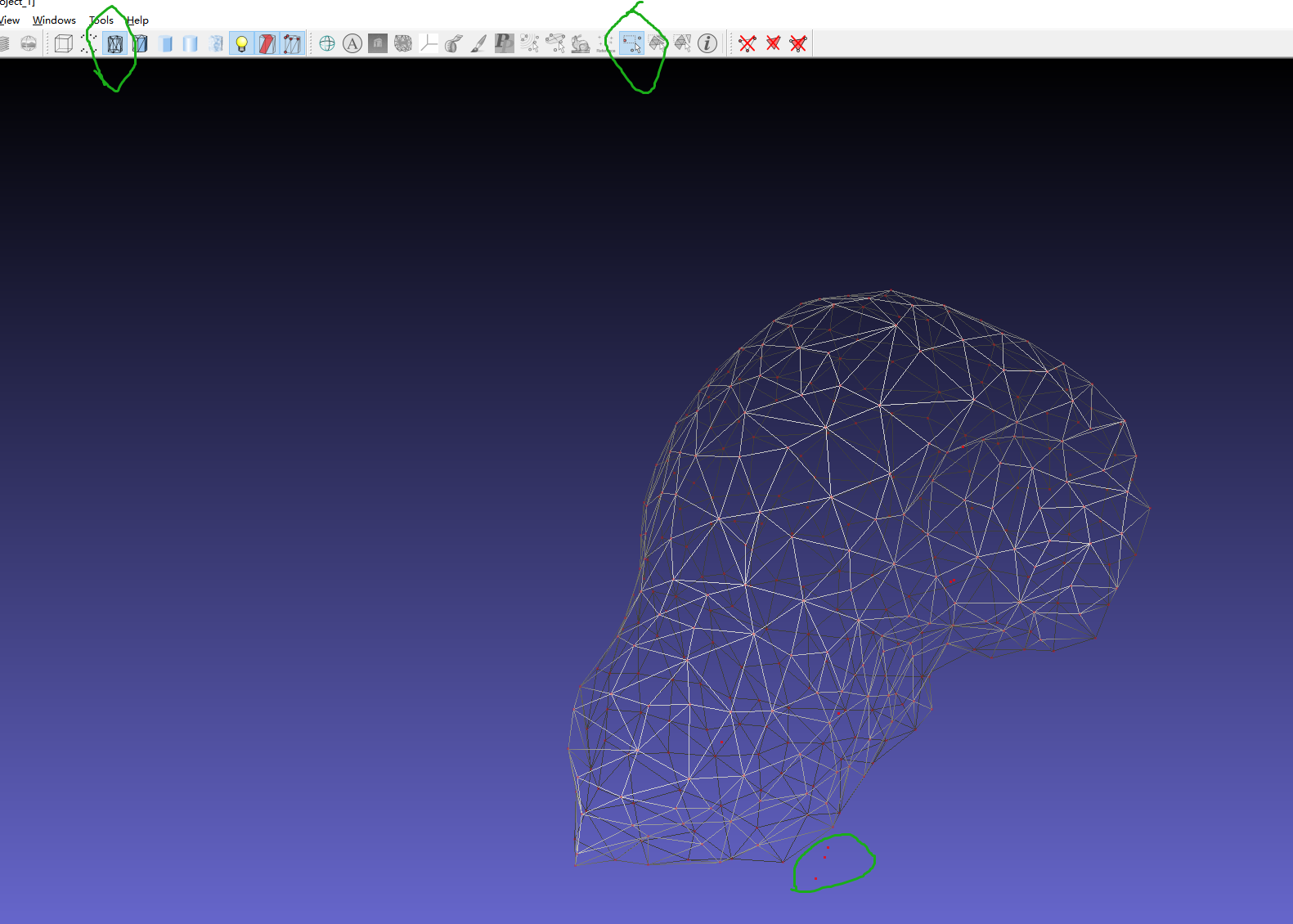

删除多余的点
“网格边模式” + “选点模式”全选，这样落单的点就会容易看出并找到，然后记录下异常点后再重新选点，，删除之即可。

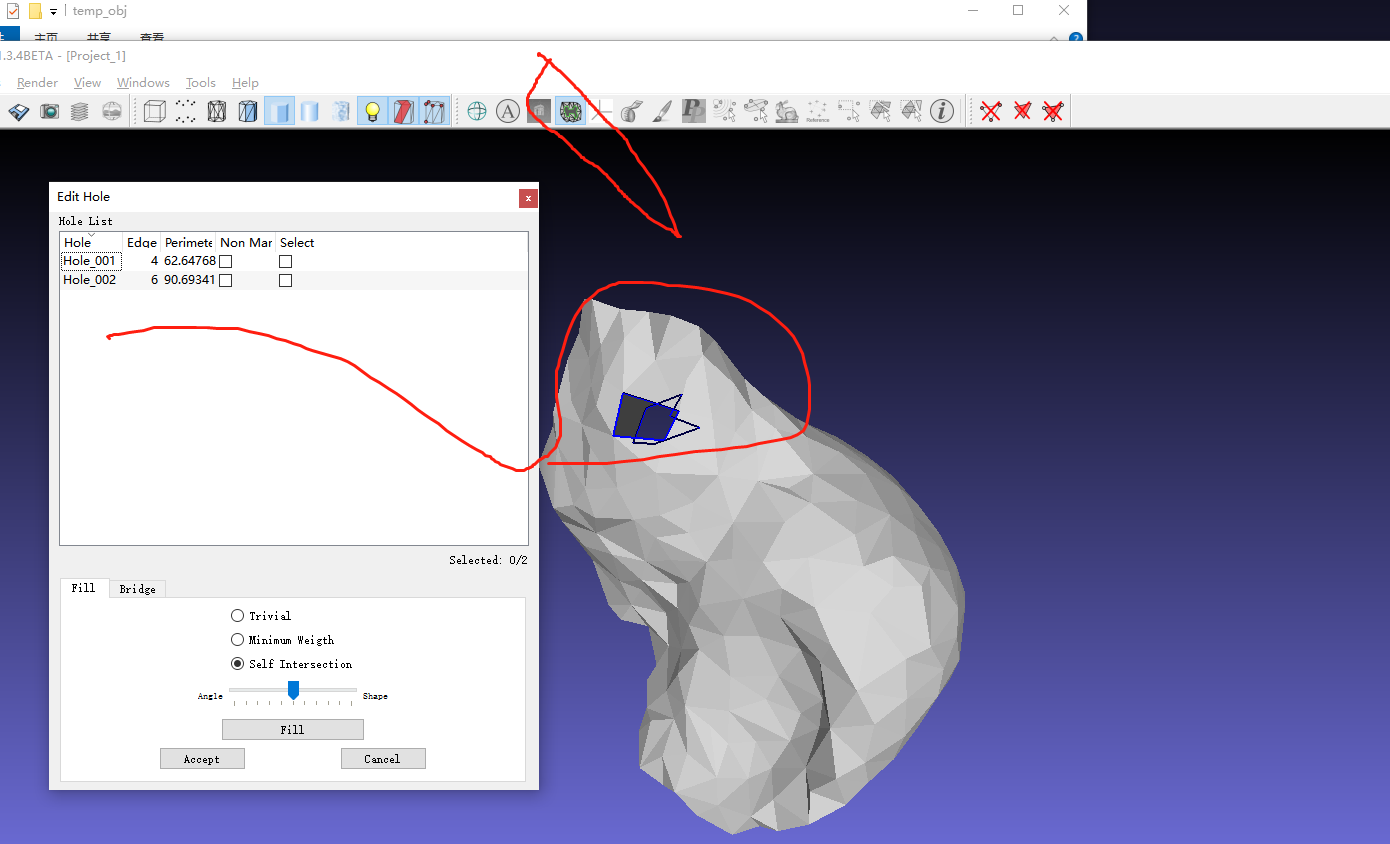

fill hold 把洞给补上
勾选select，然后点击fill，继续点击accept，即可完成。

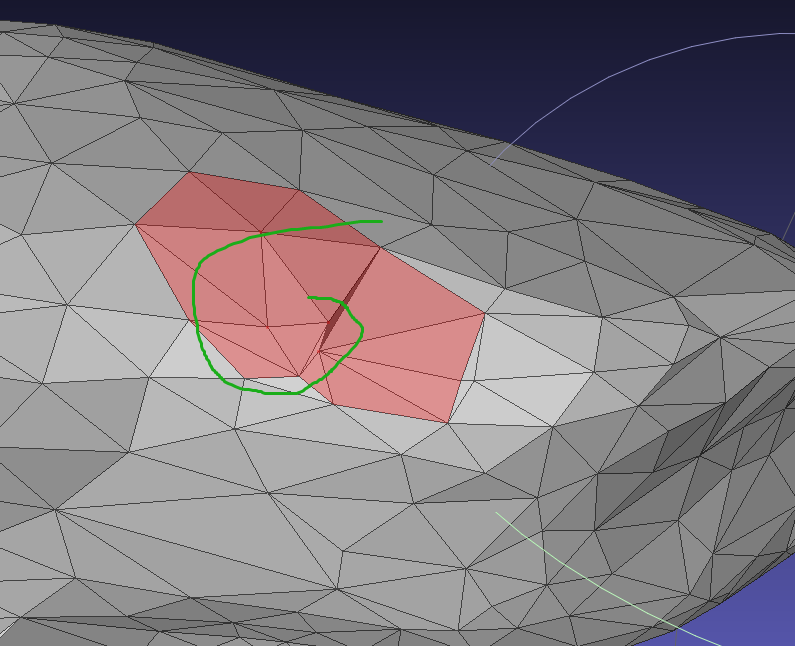

调整某些边角尖锐或者比较畸形的地方，清除尖角

方法1：

meshlab打开obj文件，先红框选择一个区域，或者不选默认就是全局整体
然后filters–>smoothing firing deformation–>MLS project(APSS)。

方法2：

选中，并细化这一地区的网格，再选中，减少这一地区的网格。

方法3:

删除一些面，再利用fill hole补齐。

\

2-GMSH软件的一些使用记录

modules——mesh翻译

refine by splitting细化
partition 分区
unpartition 取消分区
recombine 2D变成四边形网格了

查看face视图（默认是不显示face的）
tool——options——mesh——visibility——勾选2D element faces ，


modules——geometry——add:新增几何单元和物理实体
eg.先点击line，然后在打开的geo文件中，选中两个点，则会生成一个线

点击Mesh -> 1D可将几何体的边划分成为一维点
点击Mesh -> 2D可将几何体划分成为二维网格
点击Mesh -> 3D可将几何体划分出三维结构
划分不一定可见，想要可见还需要左键双击geo界面，可以选择mesh visibility，设置可见face或点边。默认是可见面边的。

==<1>==左键双击geo界面.勾选Aex项，可以看到物体范围。
==<2>==左键双击geo界面.选择spilt window项，可以看到geo界面被划分成多个部分，便于查看。
