ABB变频器ACS180多段速控制实例

1. 硬件配置
2. 安装接线及参数设置
3. 运行

硬件配置

测试平台硬件配置：

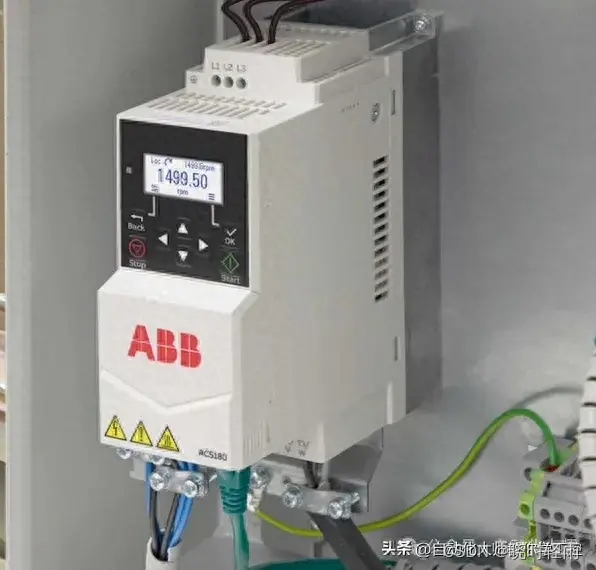

1.变频器:ACS180-04N-03A3-4

2.电机:1000W 三相异步电机一台

3.按钮:自锁按钮3个

安装接线

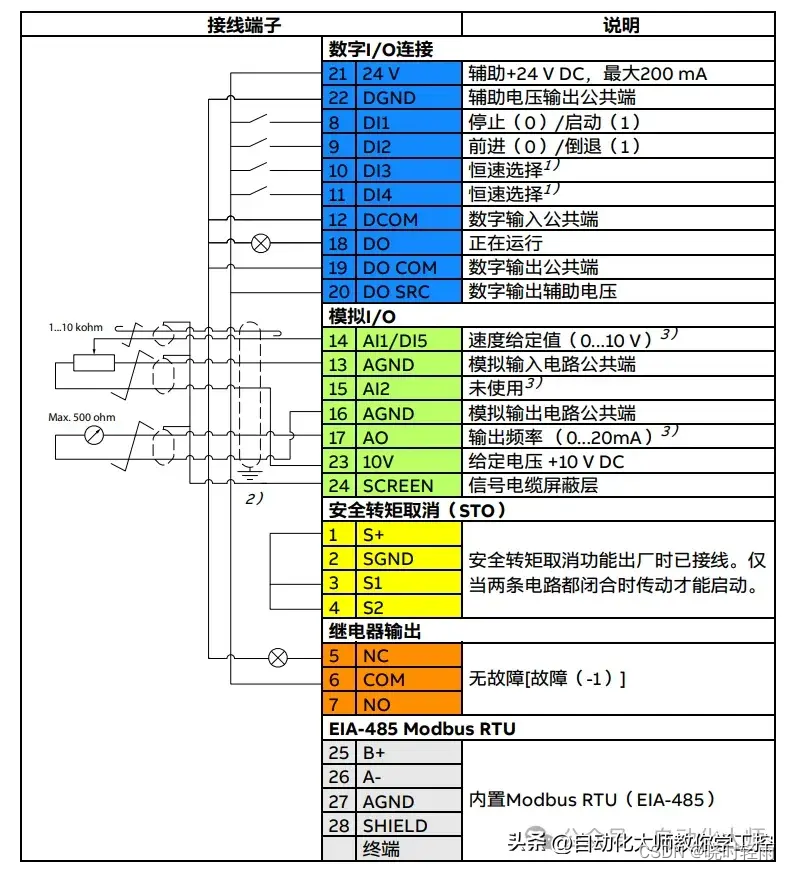

接线图：本节使用标准宏进行连接

其中除了24V和DGND等必须要接的情况，其他按照以下进行接线和定义。

DI1 运行按钮

DI3 速度1选择

DI4 速度2选择

输入端子定义：

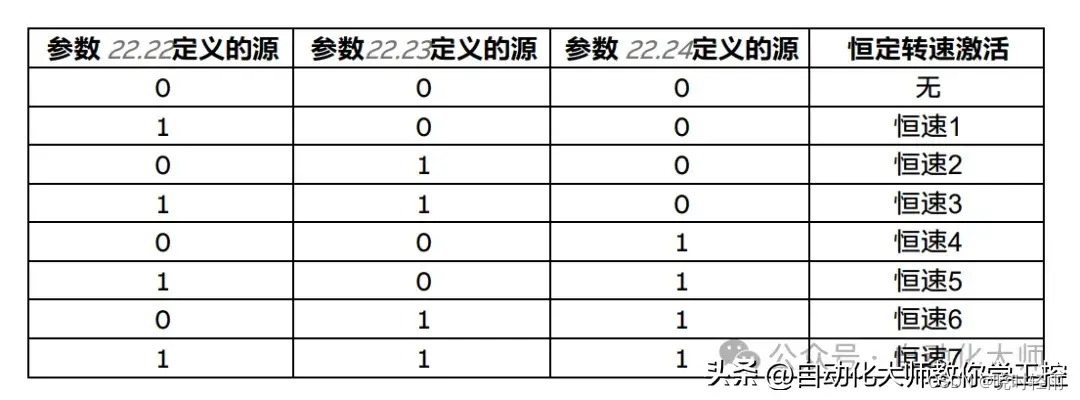

1.可以设定3个DI输入端子作为多段速控制端子，默认已设置DI3,DI4端子，如果需要更多的速度，还需要设置一个DI端子：

22.21 如果需要方向设置，请设定为1（方向使能），不需要无需设置。

22.22 恒速选择1=DI3 (这里修改你要定义的多段速端子)

22.23 恒速选择2=DI3

22.24恒速选择3=始终关闭

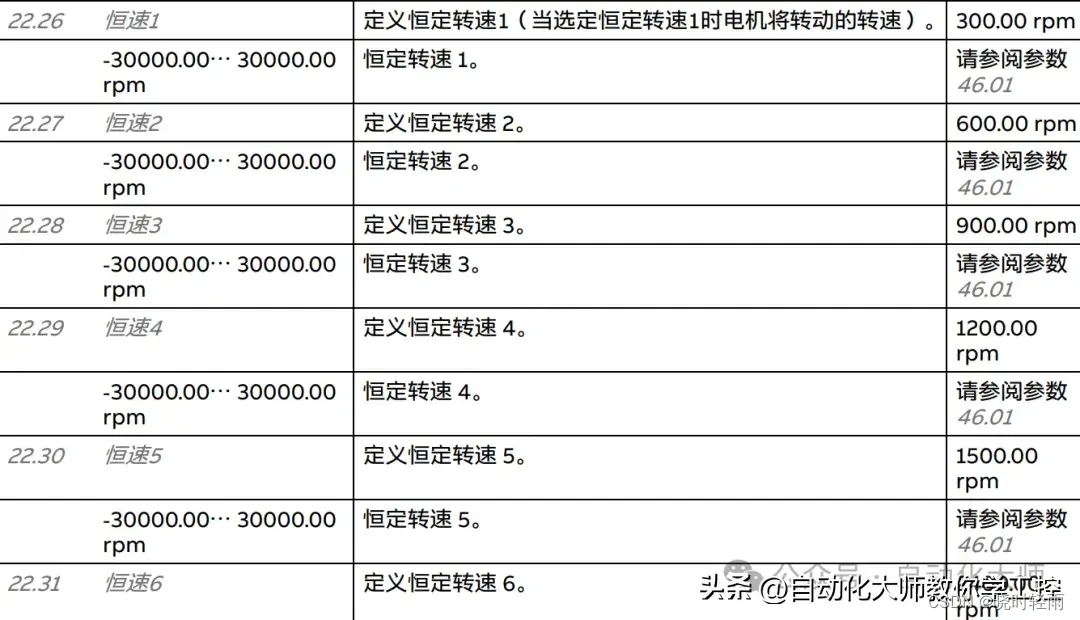

22.26恒速1 设置第一段速度

22.27恒速2 设置第二段速度

以此类推

加、减速时间 设置28.72、28.73。

运行

1，点击DI1运行按钮，点击DI3多段速1，速度将以22.26速度运行。

2，运行按钮保持接通，DI4接通，速度将以22.27速度运行。

依次类推。
