74HC595芯片引脚，功能介绍【250字】【原创】

---

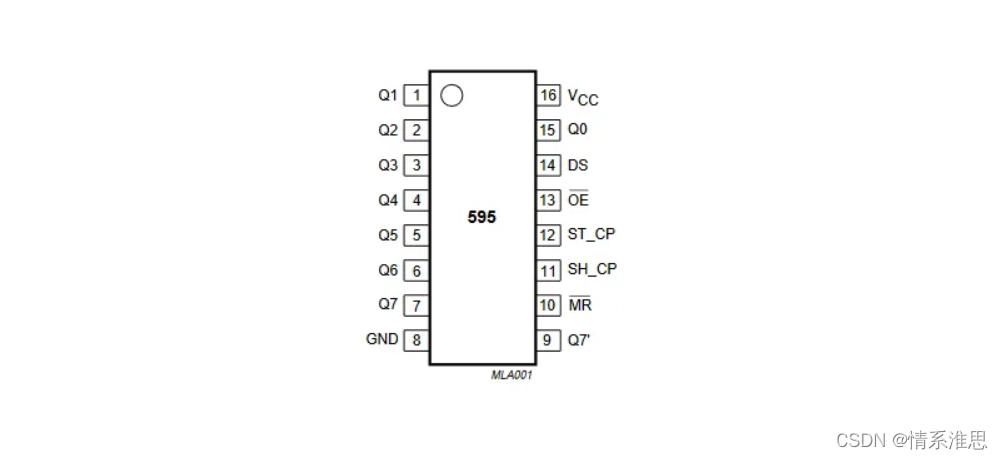

引脚

14管脚，串行输入一个（字节），并行输出八个（端口）
13管脚使能，低电平有效
10管脚，清零复位，低电平有效，使用595时接高电平
11管脚，存储移位，上升沿
12管脚，移位，上升沿
切换端口
9管脚，一般不考虑，串行输出
点阵当中，上自右向左字节，左自上向下字节，（P7处于最上，P0最下，处于与点阵接口时）。但是在595中先发送高位，在595中，P0为最高为，但是在点阵中P0为最下，相对于点阵，其是最低位，又因为595内部先发送最高为，无奈之下采取移位方式，使得初最低位P7之外全部移出去，。
11，12管脚都是上升沿传输，与下降沿要间隔脉冲，两个_nop_();

20230219注：文章是我大学的学习笔记，毕业之后才上传的博客，我现在回看不太懂了，写得不够详细，仅供看到参考。
