一、什么是单片机?
单片机:Micro controller,MCU,微控制器,是一种集成电路芯片,它通过超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、输入输出I/O端口、中断控制系统、定时/计数器和通信接口等多种功能部件集成到一块硅片上,构成了一个体积小但功能完善的微型计算机系统,简单的说,单片机就是一个将微型计算机系统制作到里面的集成电路芯片。

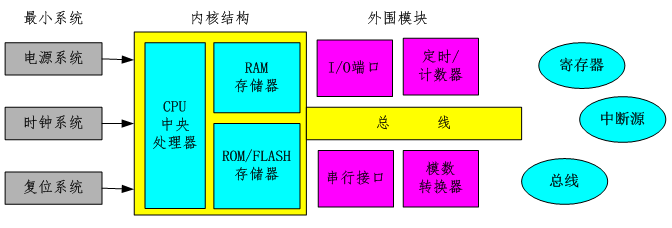

不管复杂还是简单,微控制器的基本结构:内核+外设。内核通过寄存器控制外设;外设通过中断系统通知内核;内核与外设之间通过总线传输数据、地址及控制信息。所以,嵌入式程序设计师跟底层硬件打交道的基本套路为:读写寄存器、处理中断源、访问内部总线。
单片机的程序开发与程序运行分别在两套系统运行:在桌面电脑的集成开发环境上进行程序开发;在嵌入式微处理器系统中运行程序。
二、CC2530微控制器与IAR开发环境
CC2530微控制器内部使用业界标准的增强型8051内核,结合了领先的RF收发器,是用于2.4GHz IEEE802.15.4的Zigbee应用的一个片上系统(SOC)解决方案。要进行CC2530的应用开发,就先要安装IAR相关的开发环境。IAR根据支持的微处理器种类不同分为许多不同的版本,由于CC2530使用的是增强型8051内核,所以这里应该选用的版本是IAR Embedded Workbench for 8051。
整个CC2530开发相关的环境包括:
1.安装集成开发环境:IAR-EW8051-8101。
2.安装仿真器“SmartRF4EB”的驱动程序。
3.安装代码烧写工具:Setup_SmartRF_Programmer_1.10.2。
4.安装TI的Zigbee协议栈:ZStack-CC2530-2.5.1a。
三、CC2530项目开发流程入门

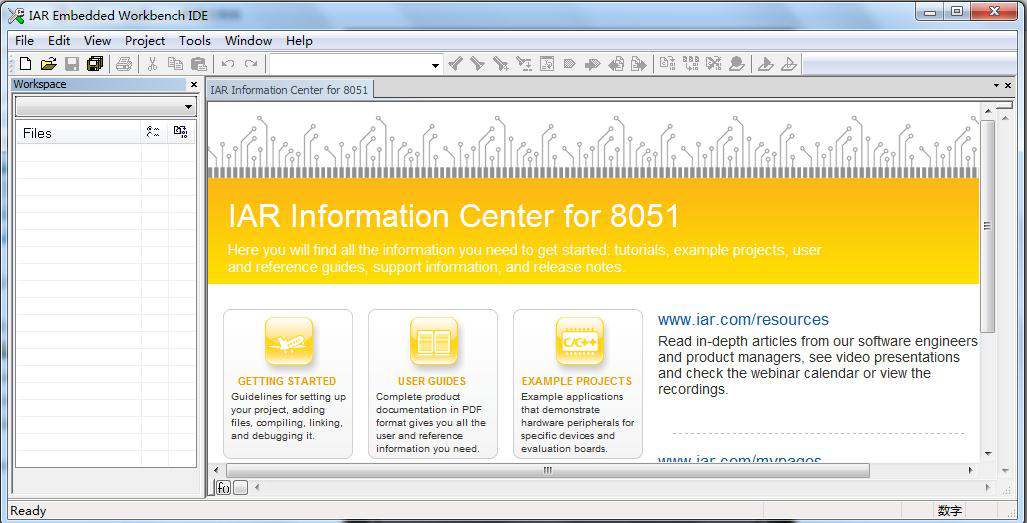

【1】创建工作区
在菜单栏中,File->New->Workspace。
【2】新建IAR工程
在菜单栏中,Project->Create New Project...
<1>在这里你只能新建8051内核的工程。
<2>通过“Empty project”来新建一个空白工程。
<3>要给新建工程命名和指定存储路径。
<4>创建完毕,工程就会出现在左边工作区中。
【3】配置工程选项
如果你只做在线仿真调试,只需要配置两个地方。

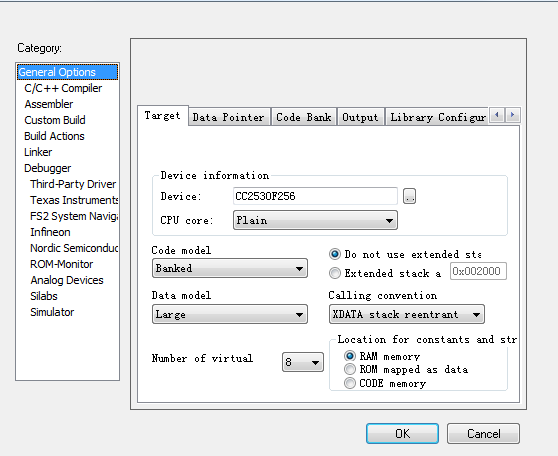

<1>配置芯片信息:General Options->Target->Device information

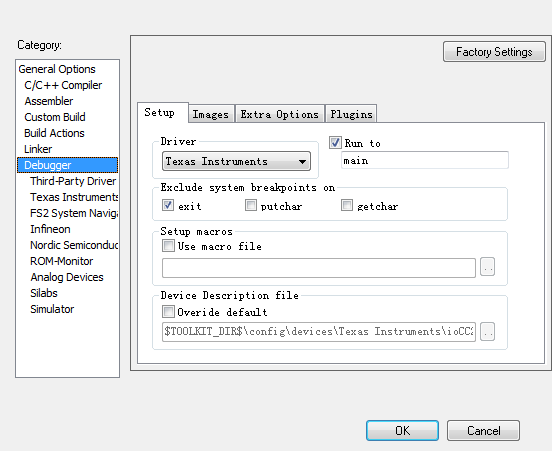

<2>配置仿真设备:Debugger->Setup->Driver
【4】添加代码文件
<1>在菜单栏中,File->New->File,创建一个空白文件。
<2>通过执行File->Save命令将文件保存到指定位置。
<3>在“Workspace”中的工程上鼠标右击,择Add->Add File...命令将代码文件添加到工程中。
【5】在代码文件中编写代码
<跑马灯代码请参照课件或其他技术笔记>
【6】编译代码
在菜单栏中,Project->Complie
或者点击工具栏中的工具按钮。
注:没有语法错误的程序才能通过编译。
【7】仿真调试

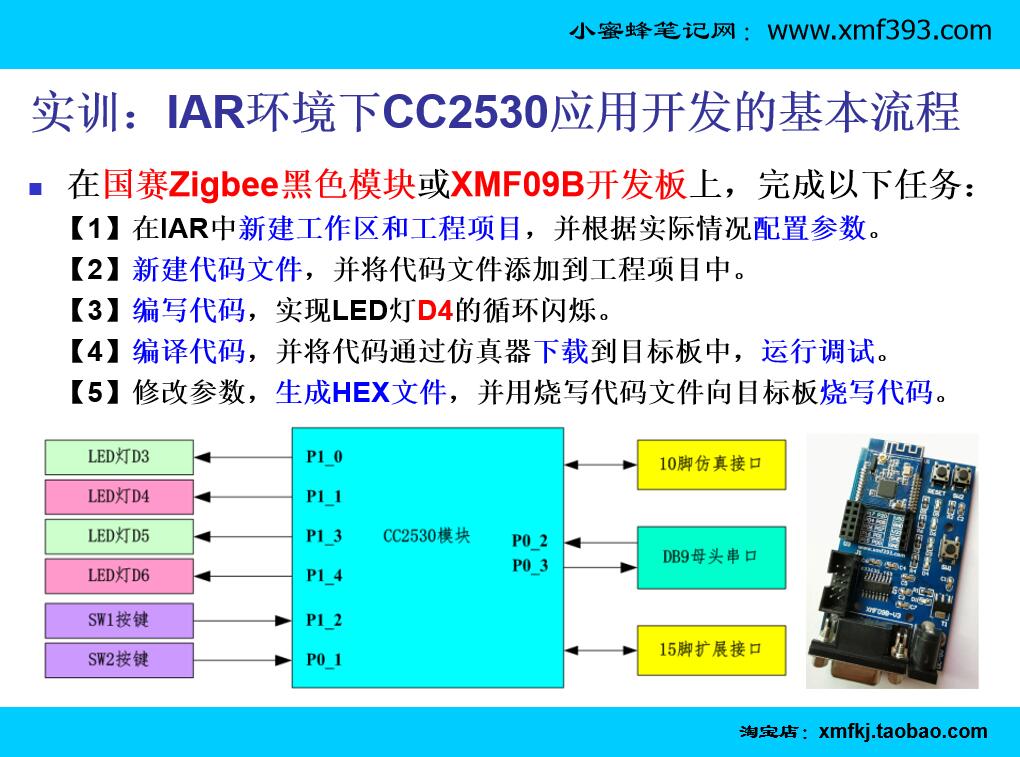

<1>将仿真器SmartRF4EB与目标板进行正确的连接:排线上三角箭头与目标板的白色三角箭头对齐。
<2>在菜单栏中,Project->Download and Debug,或者点击工具栏中“绿色三角符”按钮。

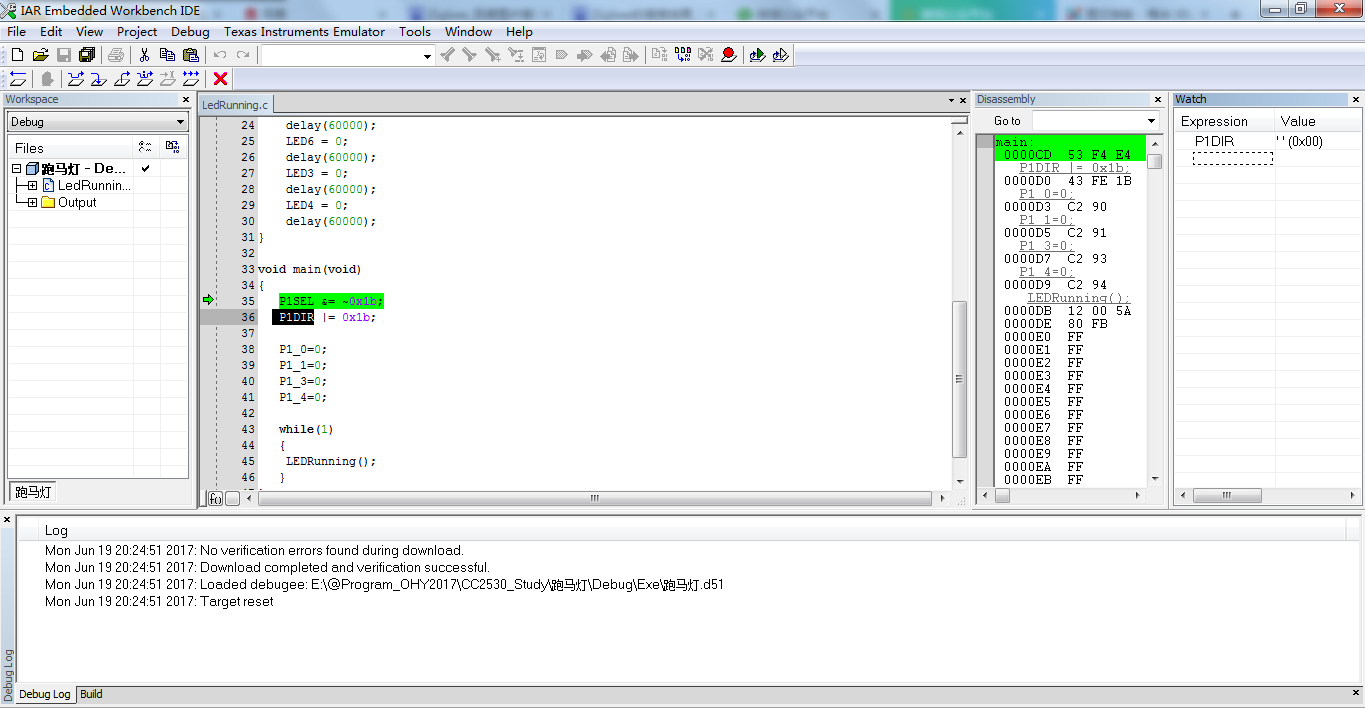

<3>进入仿真调试环境。
至此,大功告成,可以随意调试了。
【附件】:LED灯闪烁的源代码。
#include "ioCC2530.h"
#define D4 P1_1
void Delay(unsigned int t)
{
while(t--);
}
void Init_Port()
{
P1SEL &= ~0x02;
P1DIR |= 0x02;
}
void main()
{
Init_Port();
while(1)
{
D4 = 1;
Delay(60000);
D4 = 0;
Delay(60000);
}
}
