【整车静态电流测试解决方案】

本系统以imc数据记录仪和IHR模块为核心，可同步采集多路静态电流（整车或控制器）。imc CANSAS-IHR测量模块同时提供了高精度和不同电流范围无间断地电流特性测量，电流测量从50nA到50A。依据不同强度电流采用自动范围调整方法进行动态量程切换，并保证两种不同的电流分流间的动态范围响应，特别适合电动车充/放电、静置、电源启动与关闭的连续测量，不需要采用不同范围的电流传感器，同时也大大缩短了测试时程。

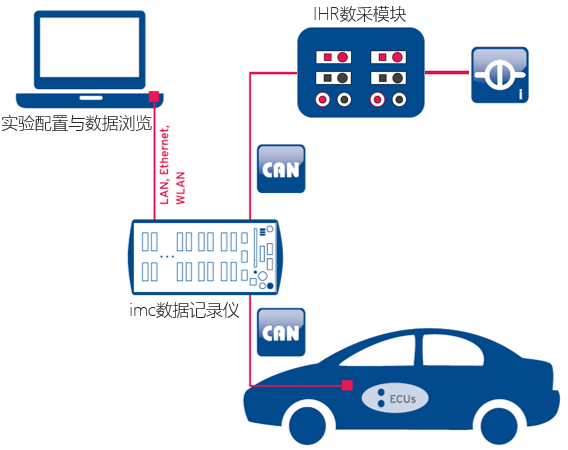

图1 系统架构图

特点概览：

• 两路独立且隔离的电流测量（可选机柜式多路测量）；

• 自动切换量程，无需纠结高精度和大量程；

• 宽量程至50A，36nA的高分辨率；

• 30kSample/s的内部A/D转换器；

• 直接计算输出变量：最小值、最大值和平均值；

• CAN总线输出，采样率高达1000Hz；

• 长时间连续采集，便于后续分析。

典型应用领域：

• 静电流和工作电流测量；

• 漏电流测量；

• 电平衡；

• 复杂的睡眠模式研究，如：控制器；

• 启动行为研究(浪涌、冲击)。
