色彩还原测试—imatest

1.色彩还原：指彩色CCD、CMOS经过拍摄加工后，彩色摄影画面的色彩大体上和原景物的色彩相一致。影响色彩还原的因素有CCD、CMOS的性能，摄影镜头的质量，光线的色温等

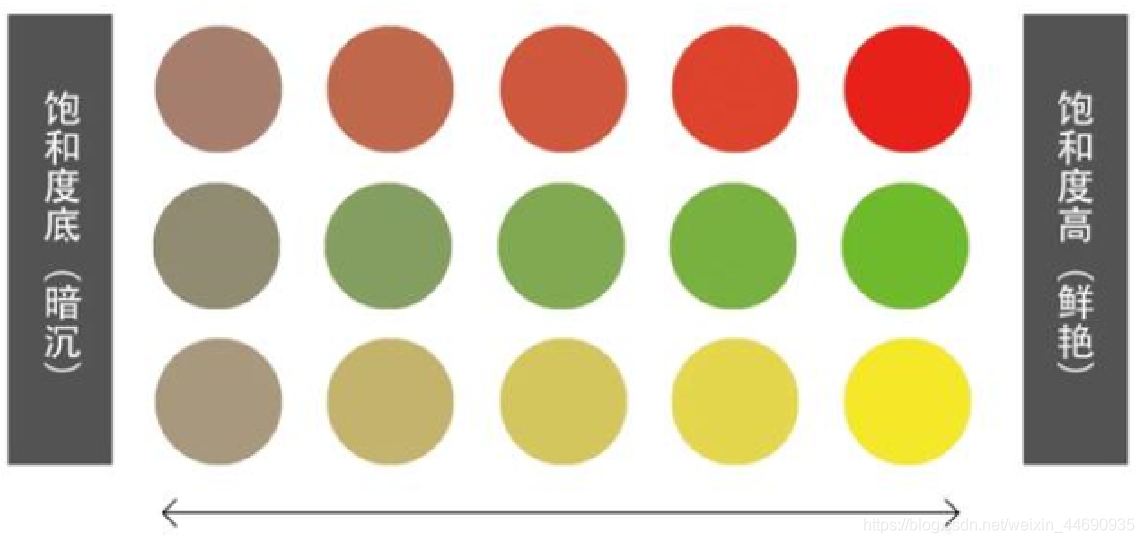

2.饱和度(Saturation)：指的是色彩纯度。是色彩的构成要素之一。纯度越高，表现越鲜明，纯度较低，表现则较黯淡

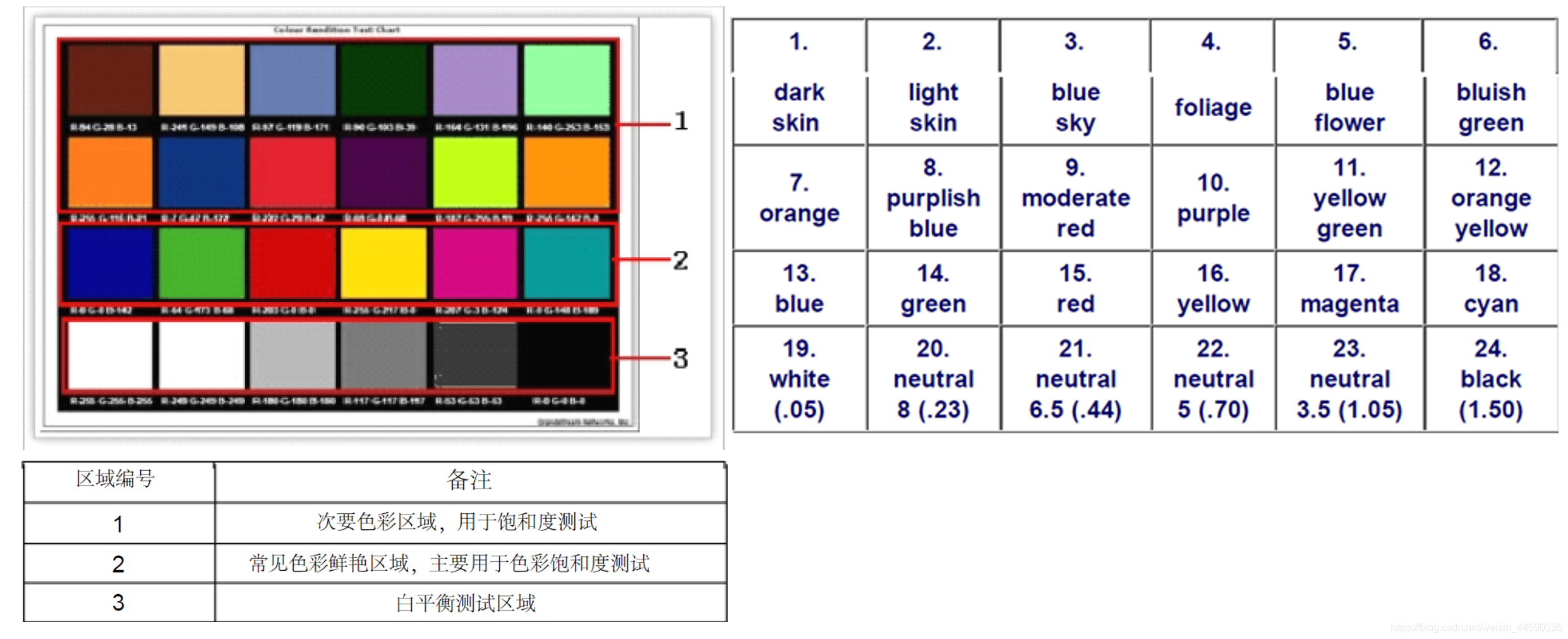

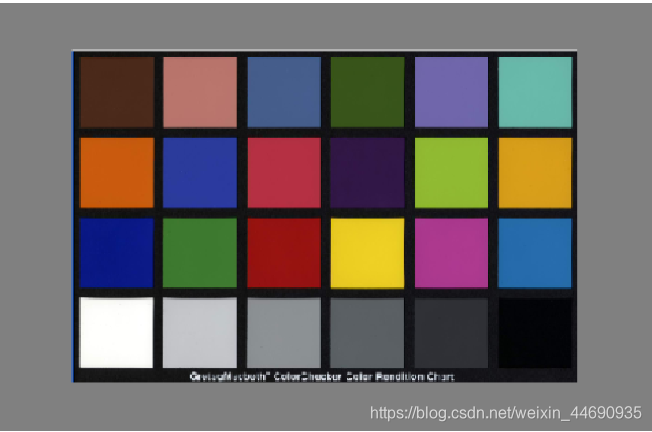

色卡简单介绍：其中19-24阶密度为0.05—1.5

测试

1.测试前准备：    24色色卡,反射光源，色温照度计，专用三角支架。

2.测试环境： 色温可低，中，高转换，如A.CWF,D65，TL84（模组及消费类只需要关注5000K，6500K）,照度均调至1000lux±100lux,尽量保证ISO100，整个 Chart表面的亮度值相差小于20%

3.测试目的：测试IP Camera 对色彩的还原能力

4.测试步骤：

步骤1：调节IP Camera的驱动参数调试到最佳（一般采用默认参数），IPC相关的参数设置为普通模式，如曝光设为自动等.

步骤2：调节光源及照度到指定的标准，移动产品位置，使其正对该chart，保证该chart占整张照片的85%比例，如图

步骤3：待图像稳定，完成对焦后即可分别拍摄D65，CWF,TL84，A光源下照片

测试方法：

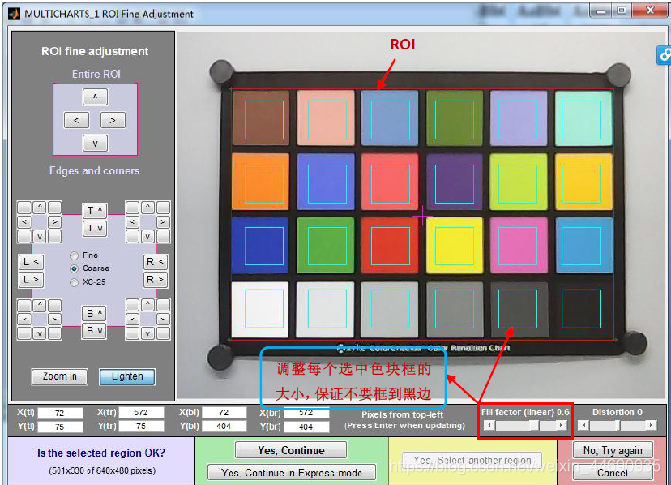

1）点击Imatest主界面”Colorcheck“按钮，导入相应的图片，软件会协助判断24color框的位置，可使用左侧功能键作微调，务必将24color都选在框内，选择“Yes,Continus”进行下一步，如图1

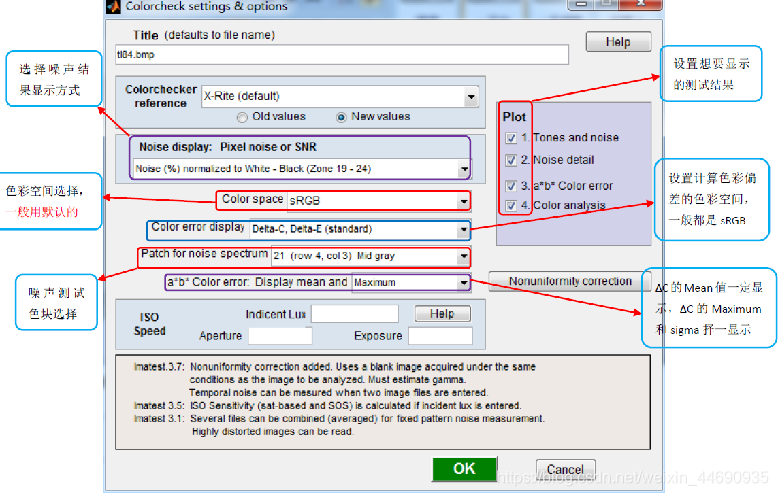

2）设置选项，其它选项运用同MTF测试，点击继续，出现如下界面，如图2

结果读取：色彩偏差（△C,△E），饱和度（Saturation）测试结果，CIELAB色空间中的a *b *平面上的颜色误差（测量值和理想（参考）值之间的差异），小方块是理想值；圆圈表示（摄像头）测量值。单个颜色的色度（和对饱和度的感知相关）正比于它到原点(a* = b* = 0)的距离。

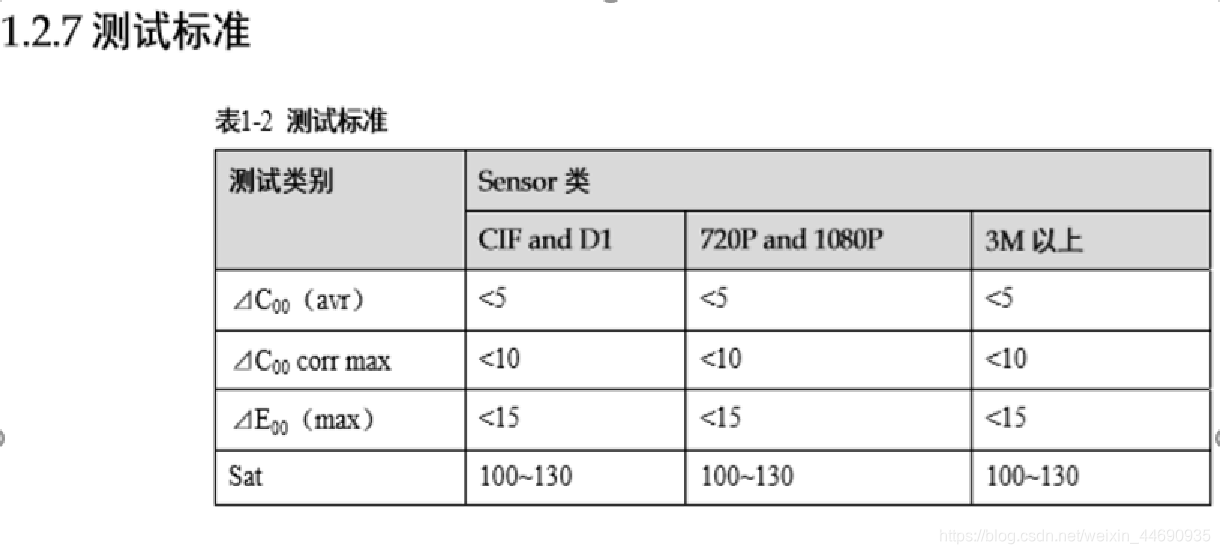

测试标准：饱和度：当前对色彩还原性主要有两种期望

 1）为尽量接近真实色彩，这样的测试标准就要求sat范围100%±N%

2）为获得主观的视觉感受效果，期望色彩略为浓烈。第一种在国外及其产品中采用较多，其产品色彩和100%偏差较小，色彩略偏淡，相较图像略发朦，第二种在国内及产品采用较多，产品色彩饱和度普遍偏高，色彩艳丽，主观感受起来效果较好，国内主要采用第二种作为当前的测试标准。

知识补充： 平均相机色度(%)是相机颜色的平均色度除以理想Colorchecker颜色的平均色度，用百分比表示。单个颜色的色度是它到原点的距离，C = (ai*2+bi*2)1/2。色度通常被称为饱和度，因为更多的颜色看起来更饱和。但是提高的饱和度会导致高饱和度物体的细节丢失。饱和度超过120%应被视为过度，大多数人喜欢深蓝色的天空，饱和的绿色树叶，温和、微饱和的肤色。时刻需要铭记的底线是，他们的目标是取悦。因此，他们往往提高色度（即饱和），特别是在蓝色，绿色和肤色方面。

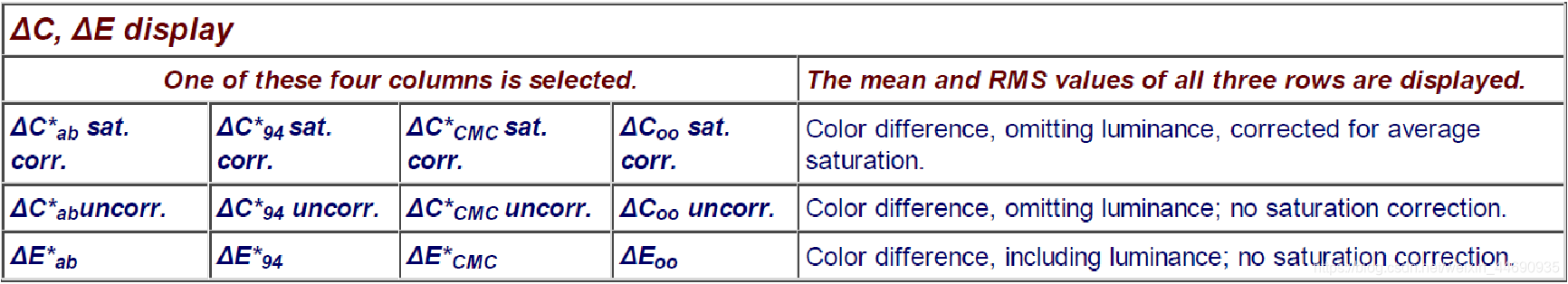

△C*ab sat.corr& △C*ab uncorr& △E*ab（ΔE* ab（CIE 1976；均匀色空间，三维直角坐标系统，以明度L*和色度坐标a*，b*来表示颜色在色空间的位置）表示色彩还原度误差，一般而言值越小表示越接近真实颜色。
