纹理映射

纹理最初的目的就是使用一张图片来控制模型的外观。使用纹理映射(texture mapping)技术，我们可以把一张图“黏”在模型表面，逐纹素(texel)(纹素的名字是为了和像素进行区分)地控制模型的颜色。
在美术人员建模的时候，通常会在建模软件中利用纹理展开技术把纹理映射坐标(texture-mapping coordinates) 存储在每个顶点上。纹理映射坐标定义了该顶点在纹理中对应的2D 坐标。通常，这些坐标使用一个二维变量(u, v)来表示，其中u是横向坐标，而v是纵向坐标。因此,纹理映射坐标也被称为UV坐标。
尽管纹理的大小可以是多种多样的，例如可以是256×256或者1028×1028，但顶点UV坐标的范围通常都被归一化到[0,1]范围内。需要注意的是，纹理采样时使用的纹理坐标不一定是在[0,1]范围内。实际上，这种不在[0,1]范围内的纹理坐标有时会非常有用。与之关系紧密的是纹理的平铺模式，它将决定渲染引擎在遇到不在[0,1]范围内的纹理坐标时如何进行纹理采样。
纹理采样就是漫反射系数值设定为纹理

普通纹理映射

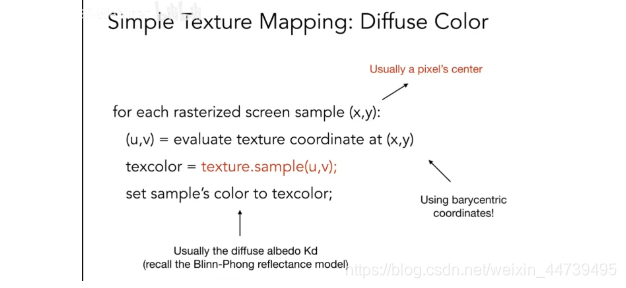

由像素的位置算出uv的值，得到对应的纹理值，纹理作为漫反射系数

在这里插入图片描述

纹理的像素为纹素

在这里插入图片描述
物体表面的每个点的k_d属性表示纹理颜色等等，是漫反射系数
三维物体的表面是2d的，所以物体的纹理可以由图片来表示

空间的三角形映射到纹理的三角形关系由Artist实现，或者自动化，我们不需要管
在这里插入图片描述

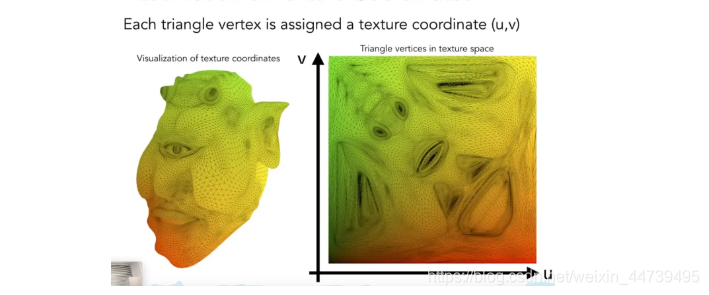

纹理用uv表示坐标系

Unity 单张纹理采样的实现

Shader "TurBoQShader/Chapter7/ST(单张纹理加BP模型)"
{
    Properties
    {
       _Color("Color Tint",Color)=(1,1,1,1)//控制纹理的色调
       _MainTex("Main Tex",2D)="white" {}//2D是纹理属性的声明方式
       _Specular("Specular",Color)=(1,1,1,1)//高光反射的颜色
       _Gloss("Gloss",Range(8.0,256))=20//高光区域的大小
    }
    SubShader
    {
    Pass{
    //指定该Pass的光照模式，LightMode属于Pass标签
        Tags { "LightMode"="ForwardBase" }

        CGPROGRAM//包裹CG代码片
        //顶点着色器名称
      #pragma vertex vert
      //片元着色器名称
      #pragma fragment frag
      //为了使用Unity内置的变量，如_LightColor0，引入内置文件
      #include "Lighting.cginc"
      //CG代码中需要和Unity面板对应的属性
      fixed4 _Color;
      sampler2D _MainTex;
      float4 _MainTex_ST;//纹理的缩放和平移
      fixed4 _Specular;
      float _Gloss;
      //顶点着色器的输入结构体a2v，顶点着色器的输出结构体和片元着色器的输入结构体v2f
      struct a2v{
   float4 vertex :POSITION;
   float3 normal:NORMAL;
   float4 texcoord:TEXCOORD0;//顶点纹理坐标
   };
   struct v2f{
   float4 pos:SV_POSITION;
   float3 worldNormal:TEXCOORD0;
   float3 worldPos:TEXCOORD1;
   float2 uv:TEXCOORD2;
   };
   v2f vert(a2v v)//顶点着色器代码，计算世界法线和世界坐标和转换世界坐标到模型坐标
   {
   v2f o;
   o.pos=UnityObjectToClipPos(v.vertex);

   o.worldNormal=UnityObjectToWorldNormal(v.normal);
   o.worldPos=mul(unity_ObjectToWorld,v.vertex).xyz;
   // o.uv=v.texcoord.xy*_MainTex_ST.xy+_MainTex_ST.zw;
   //在顶点着色器中，我们使用纹理的属性值_MainTex_ST来对顶点纹理坐标进行变换，得到最终的纹理坐标。
   //计算过程是，首先使用缩放属性_MainTex_ST.xy对顶点纹理坐标进行缩放，然后再使用偏移属性_MainTex_ST.zw
   //对结果进行偏移。Unity 提供了一个内置宏TRANSFORM_TEX来帮我们计算上述过程。TRANSFORM_TEX是在 UnityCGcginc中定义的:
   //它接受两个参数，第一个参数是顶点纹理坐标，第二个参数是纹理名，在它的实现中，将利用纹理名_ST的方式来计算变换后的uv坐标。
    o.uv=TRANSFORM_TEX(v.texcoord,_MainTex);//使用缩放和偏移计算纹理，v.texcoord是材质的顶点纹理坐标，_MainTex是2D图片的名称
   return o;
   }

    fixed4 frag(v2f i):SV_Target{//片元着色器代码，负责计算高光反射和漫反射，漫反射中加入纹理的uv坐标
    fixed3 worldNormal=normalize(i.worldNormal);//normalize归一化世界法线
    //fixed3 worldLigthDir=normalize(_WorldSpaceLightPos0.xyz);//normalize截取前三行三列光源方向
    fixed3 worldLigthDir=normalize(UnityWorldSpaceLightDir(i.worldPos));//世界光照方向
    //纹理进行采样。它的第一个参数是需要被采样的纹理，第二个参数是一个float2类型的纹理坐标，它将返回计算得到的纹素值。
    fixed3 albedo=tex2D(_MainTex,i.uv).rgb*_Color.rgb;//纹素计算
    fixed3 ambient=UNITY_LIGHTMODEL_AMBIENT.xyz*albedo;//世界光照乘纹素

   fixed3 diffuse=_LightColor0.rgb*albedo*max(0,dot(worldNormal,worldLigthDir));//漫反射=入射光颜色强度*材质的漫反射系数*dot(光源方向，表面法线)，乘世界光照和纹素

  // fixed3 reflectDir=normalize(reflect(-worldLigthDir,worldNormal));
   //fixed3 viewDir=normalize(_WorldSpaceCameraPos.xyz-i.worldPos.xyz);
   fixed3 viewDir=normalize(UnityWorldSpaceViewDir(i.worldPos));//视角方向
   fixed3 halfDir=normalize(worldLigthDir+viewDir);//normalize归一化
   fixed3 specular=_LightColor0.rgb*_Specular.rgb*pow(max(0,dot(worldNormal,halfDir)),_Gloss);//高光反射=入射光颜色强度*材质的高光反射系数*dot(视角方向，
   //反射方向（由表面法线和光源方向求得）)
   return fixed4(ambient+diffuse+specular,1.0);
   }
        ENDCG
        }
    }
    FallBack "Specular"
}

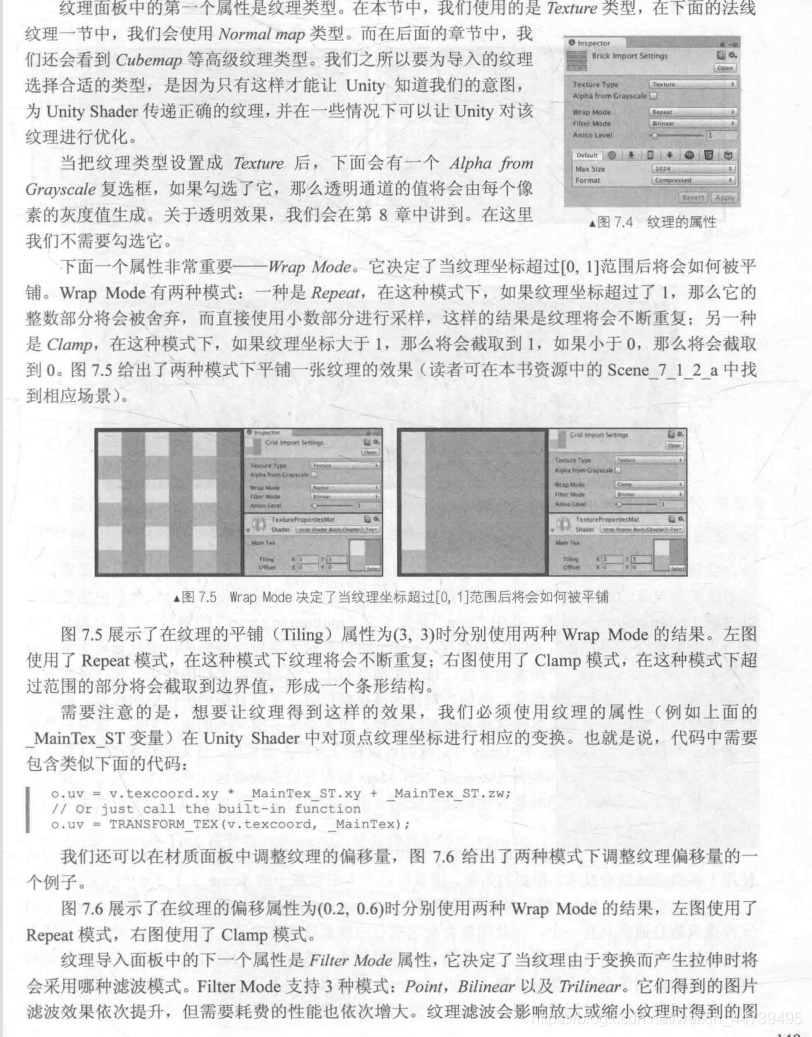

Unity中纹理的属性

在这里插入图片描述

纹理太小的解决方案

Unity的处理方式（最近邻插值，双线性插值，双三次插值）

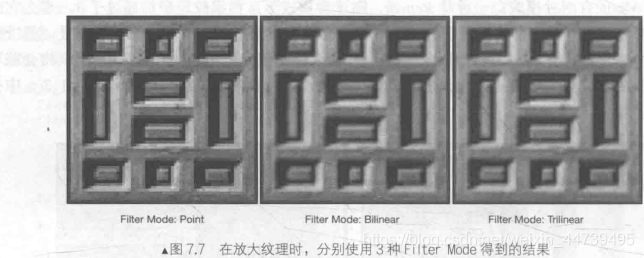

在这里插入图片描述在内部实现上，Point模式使用了最近邻（nearest neighbor)滤波，在放大或缩小时，它的采样像素数目通常只有一个，因此图像会看起来有种像素风格的效果。而 Bilinear滤波则使用了线性滤波，对于每个目标像素，它会找到4个邻近像素，然后对它们进行线性插值混合后得到最终像素，因此图像看起来像被模糊了。而 Trilinear滤波几乎是和 Bilinear一样的，只是 Trilinear还会在多级渐远纹理之间进行混合。如果一张纹理没有使用多级渐远纹理技术，那么Trilinear得到的结果是和 Bilinear就一样的。通常，我们会选择Bilinear滤波模式。需要注意的是，有时我们不希望纹理看起来是模糊的，例如对于一些类似棋盘的纹理，我们希望它就是像素风的，这时我们可能会选择Point模式。

图形学的处理方式

在这里插入图片描述

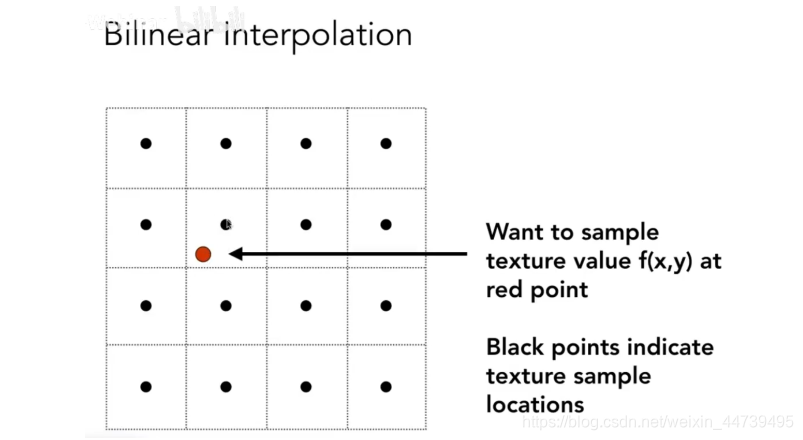

双线性插值

纹理图太小，想要像素平滑过渡的解决方法

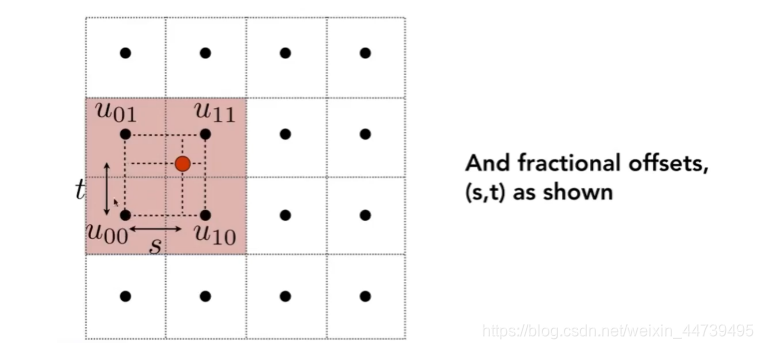

在这里插入图片描述邻近四个点做插值

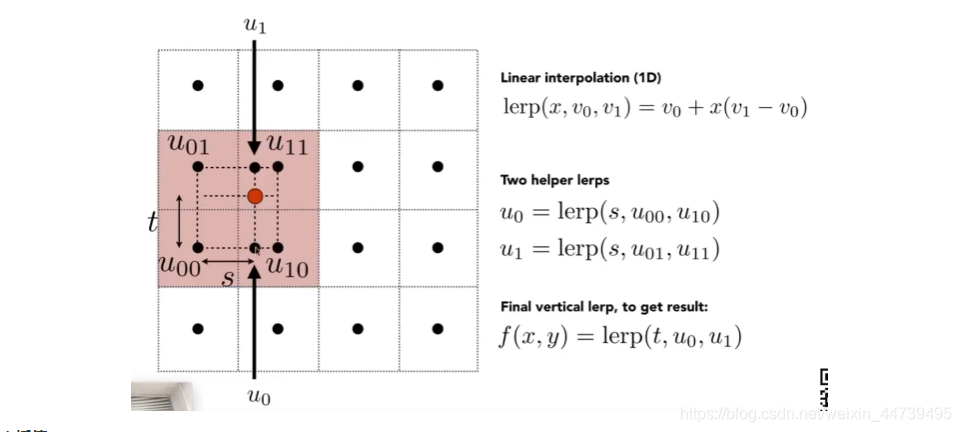

水平插值结束后竖直插值

Bicubic双三次插值

函数f在点 (x,y) 的值可以通过矩形网格中最近的十六个采样点的[加权平均]得到，在这里需要使用两个多项式插值三次函数，每个方向使用一个。

纹理太大的解决方案

Unity的处理方式

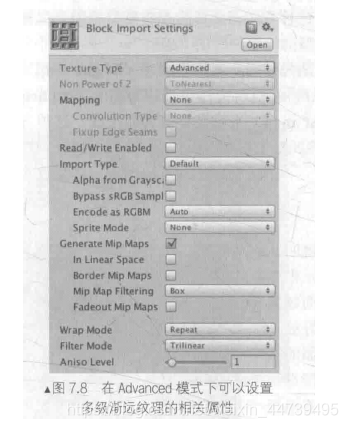

纹理缩小的过程比放大更加复杂一些，此时原纹理中的多个像素将会对应一个目标像素。纹理缩放更加复杂的原因在于我们往往需要处理抗锯齿问题，一个最常使用的方法就是使用多级渐远纹理(mipmapping)技术。其中“mip”是拉丁文“multum in parvo”的缩写，它的意思是“在一个小空间中有许多东西”。如同它的名字，多级渐远纹理技术将原纹理提前用滤波处理来得到很多更小的图像，形成了一个图像金字塔，每一层都是对上一层图像降采样的结果。这样在实时运行时，就可以快速得到结果像素，例如当物体远离摄像机时，可以直接使用较小的纹理。但缺点是需要使用一定的空间用于存储这些多级渐远纹理，通常会多占用33%的内存空间。这是一种典型的用空间换取时间的方法。在Unity中，我们可以在纹理导入面板中，首先将纹理类型(TextureType）选择成Advanced，再勾选Generate Mip Maps 即可开启多级渐远纹理技术。同时，我们还可以选择生成多级渐远纹理时是否使用线性空间(用于伽玛校正，详见18.4.2.节）以及采用的滤波器等，如图7.8所示。
在这里插入图片描述

图形学的处理方式

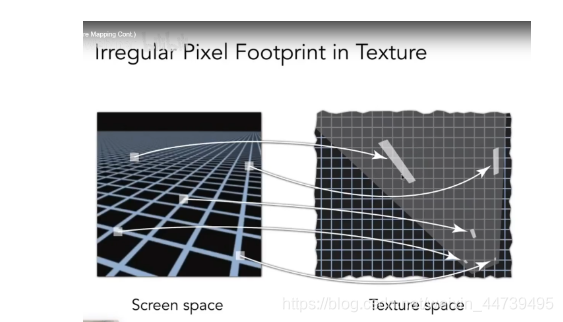

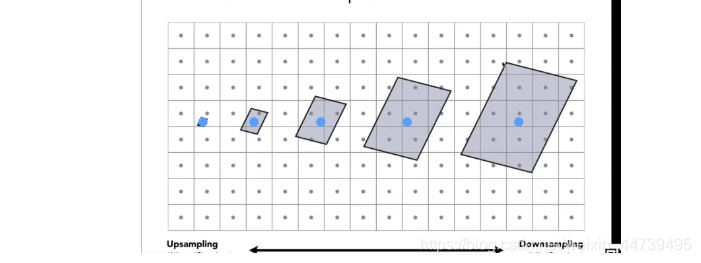

离摄像机远的像素，像素里面覆盖（包含）的纹理太多，一个纹素代表不了纹理的结果

在这里插入图片描述

超采样（增加像素数量）

在这里插入图片描述

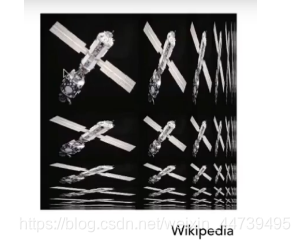

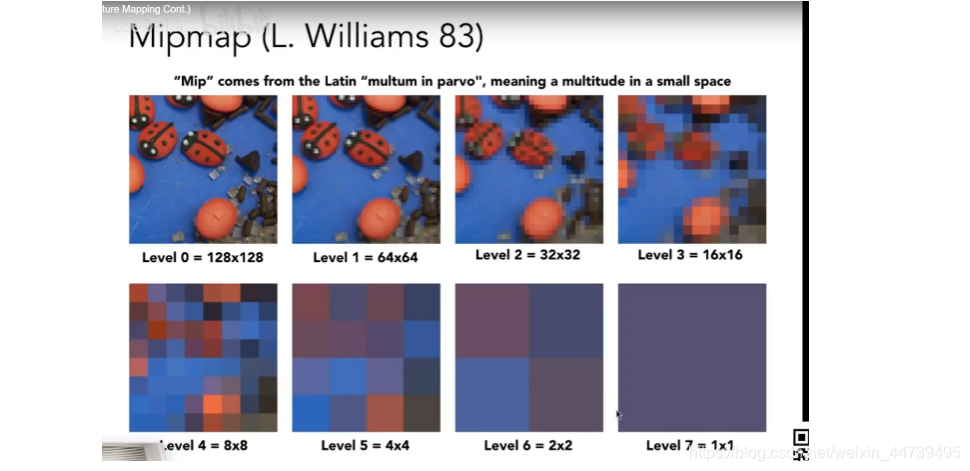

求范围的平均值，Mipmap

需要原纹理图的三分之一空间存储
在这里插入图片描述

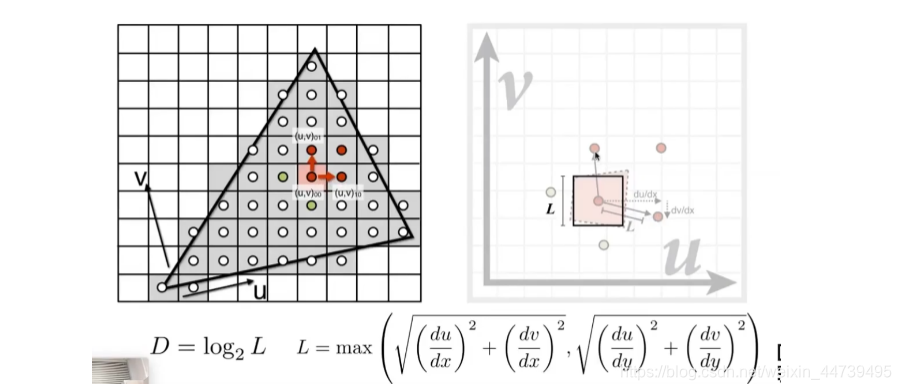

点的右边和上边投影到纹理空间，求对应的长度最大值，作为纹理空间的边长，边长决定去第几层mipmap找像素，立即找到区域的平均值。
不平滑用插值来解决，比如1.8层，在1和2层做双线性插值，再做插值，叫做三线性插值

各项异性过滤

解决三线性插值以及mipmap对于不是正方形的计算不准确的问题
在这里插入图片描述
mipmap是对角线
解决长条和矩形区域问题

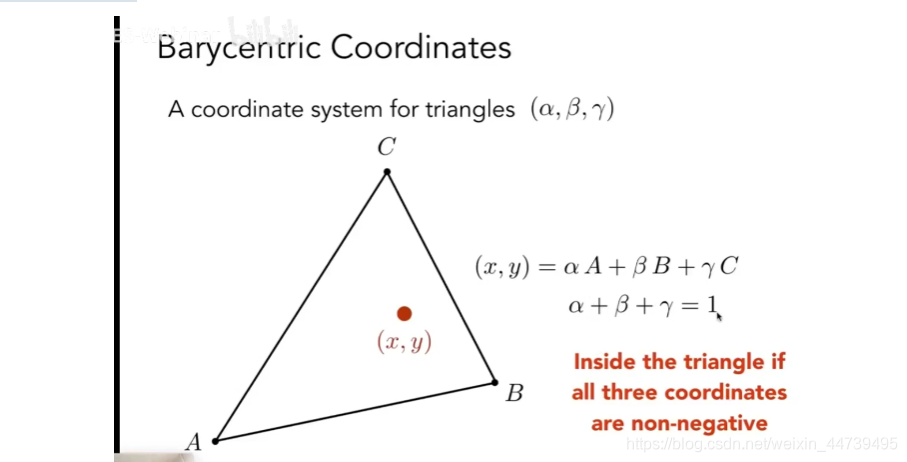

重心坐标（三角形顶点属性知道,其他通过插值得到）

三角形内的点三个系数都是非负的

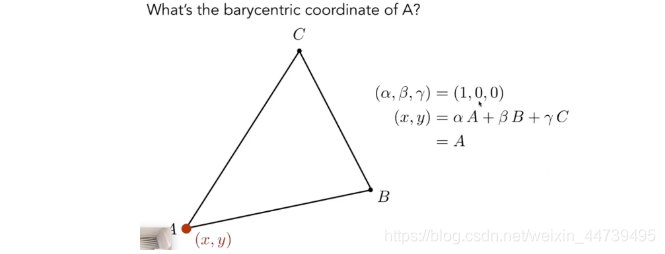

在这里插入图片描述 A点重心坐标

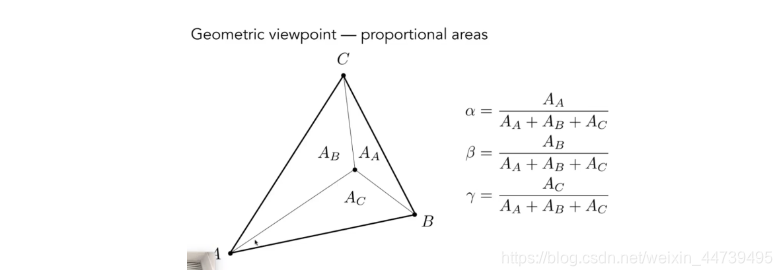

重心坐标求法
重心的重心坐标（0.3，0.3，0.3）

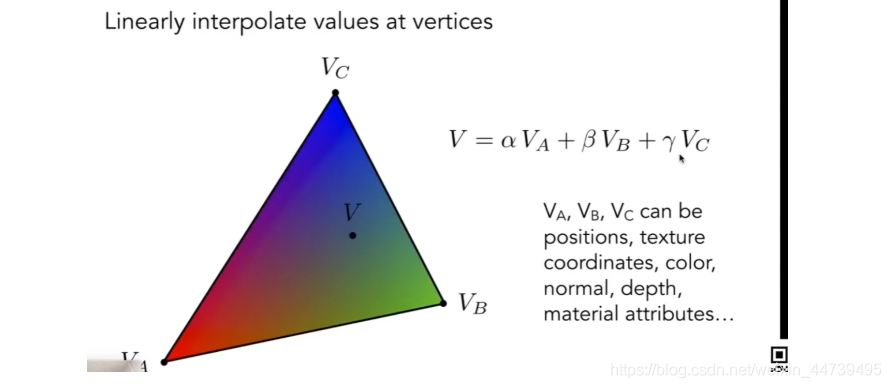

属性通过重心坐标插值

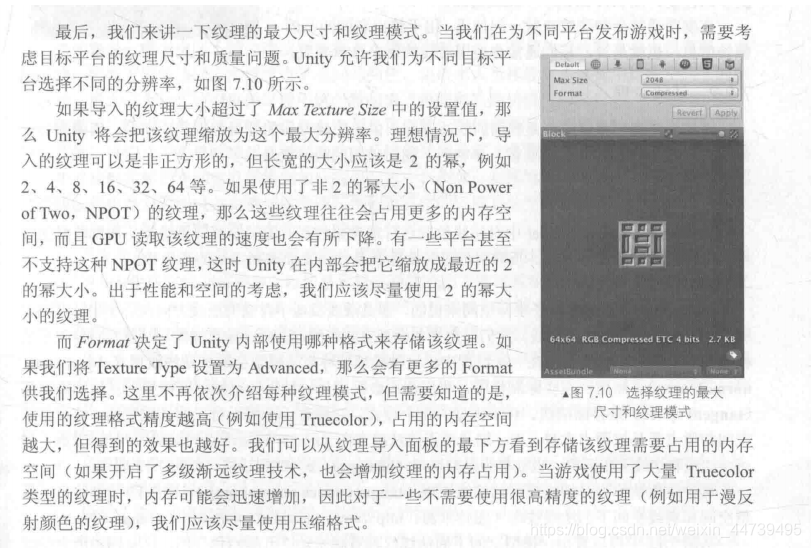

纹理模式

在这里插入图片描述

纹理应用

凹凸映射

纹理的另一种常见的应用就是凹凸映射(bump mapping)。凹凸映射的目的是使用一张纹理来修改模型表面的法线，以便为模型提供更多的细节。这种方法不会真的改变模型的顶点位置,只是让模型看起来好像是“凹凸不平”的，但可以从模型的轮廓处看出“破绽”。
有两种主要的方法可以用来进行凹凸映射:一种方法是使用一张==高度纹理(height map）来模拟表面位移(displacement),然后得到一个修改后的法线值,这种方法也被称为高度映射(heightmapping);另一种方法则是使用一张法线纹理(normal map）==来直接存储表面法线，这种方法又被称为法线映射(normal mapping)。尽管我们常常将凹凸映射和法线映射当成是相同的技术，但读者需要知道它们之间的不同。

高度图通常会和法线映射一起使用,用于给出表面凹凸的额外信息。也就是说，我们通常会使用法线映射来修改光照。

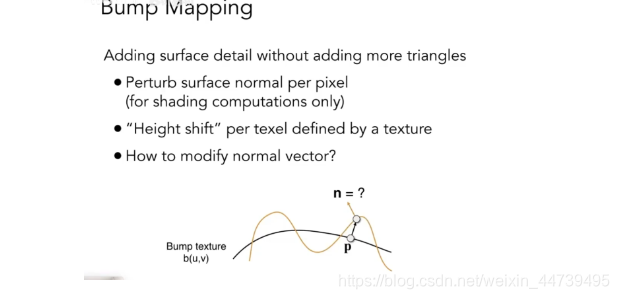

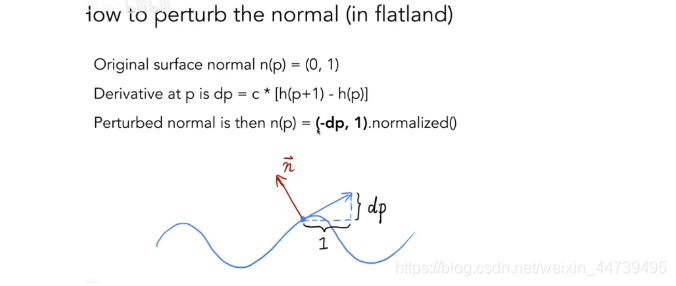

纹理定义点相对于自己模型的相对高度，应用导致法线变换，最后导致光照结果出现变换

橙色为凹凸贴图存的内容
在这里插入图片描述先算切线再逆时针旋转90度
现代位移贴图，会按照橙色线变换三角形顶点的位置

纹理图记录其他计算结果

在真实的游戏制作过程中，遮罩纹理已经不止限于保护某些区域使它们免于某些修改，而是可以存储任何我们希望逐像素控制的表面属性。通常，我们会充分利用一张纹理的RGBA四个通道，用于存储不同的属性。例如，我们可以把高光反射的强度存储在R通道，把边缘光照的强度存储在G通道，把高光反射的指数部分存储在B通道，最后把自发光强度存储在A通道。
在游戏《DOTA2》的开发中，开发人员为每个模型使用了4张纹理:一张用于定义模型颜色，一张用于定义表面法线，另外两张则都是遮罩纹理。这样，两张遮罩纹理提供了共8种额外的表面属性，这使得游戏中的人物材质自由度很强，可以支持很多高级的模型属性。读者可以在他们的官网上找到关于《DOTA2》的更加详细的制作资料，包括游戏中的人物模型、纹理以及制作手册等。这是非常好的学习资料。

光照纹理

环境光照可以用纹理保存
在这里插入图片描述

遮罩纹理

遮罩纹理（mask texture)是本章要介绍的最后一种纹理，它非常有用，在很多商业游戏中都可以见到它的身影。那么什么是遮罩呢?简单来讲，遮罩允许我们可以保护某些区域，使它们免于某些修改。例如，在之前的实现中，我们都是把高光反射应用到模型表面的所有地方，即所有的像素都使用同样大小的高光强度和高光指数。但有时，我们希望模型表面某些区域的反光强烈一些，而某些区域弱一些。为了得到更加细腻的效果，我们就可以使用一张遮罩纹理来控制光照。另一种常见的应用是在制作地形材质时需要混合多张图片，例如表现草地的纹理、表现石子的纹理、表现裸露土地的纹理等，使用遮罩纹理可以控制如何混合这些纹理。
使用遮罩纹理的流程一般是:通过采样得到遮罩纹理的纹素值，然后使用其中某个(或某几个）通道的值（例如 texel.r)来与某种表面属性进行相乘，这样，当该通道的值为1时，可以保护表面不受该属性的影响。总而言之，使用遮罩纹理可以让美术人员更加精准（像素级别）地控制模型表面的各种性质。
