INA219与INA216测试总结

	最近需要用到测电压的芯片，主要看了一下有TI芯片的INA219系列和INA226系列，索性回来都测试了一下，INA216的话我测试的时候没有图片

INA219我用的是这一款，这一款我测试的时候忘记吧数据记录下来了，主要是测试了一下感觉219没有226准也不知道是不是错觉，想了解219的童鞋请219参考文因为有博主总结了芯片手册之类的我就不总结了，226讲的很详细226详细说明。
我主要是想说总结说明一下，具体大家可能遇到的问题，首先是

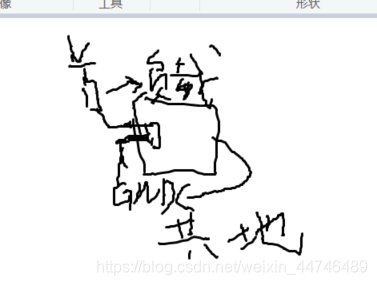

供电肯定是要的啦 然后IIC也正常插上去就行了，然后到了重点，我们需要吧那个很小的采样电阻串联在电路中，大概是
这样的芯片的地要跟总线电压的地共在一起不然可能会不准。
如上面的图是高端检测，不明白的可以去搜索一下电流检测的方法。

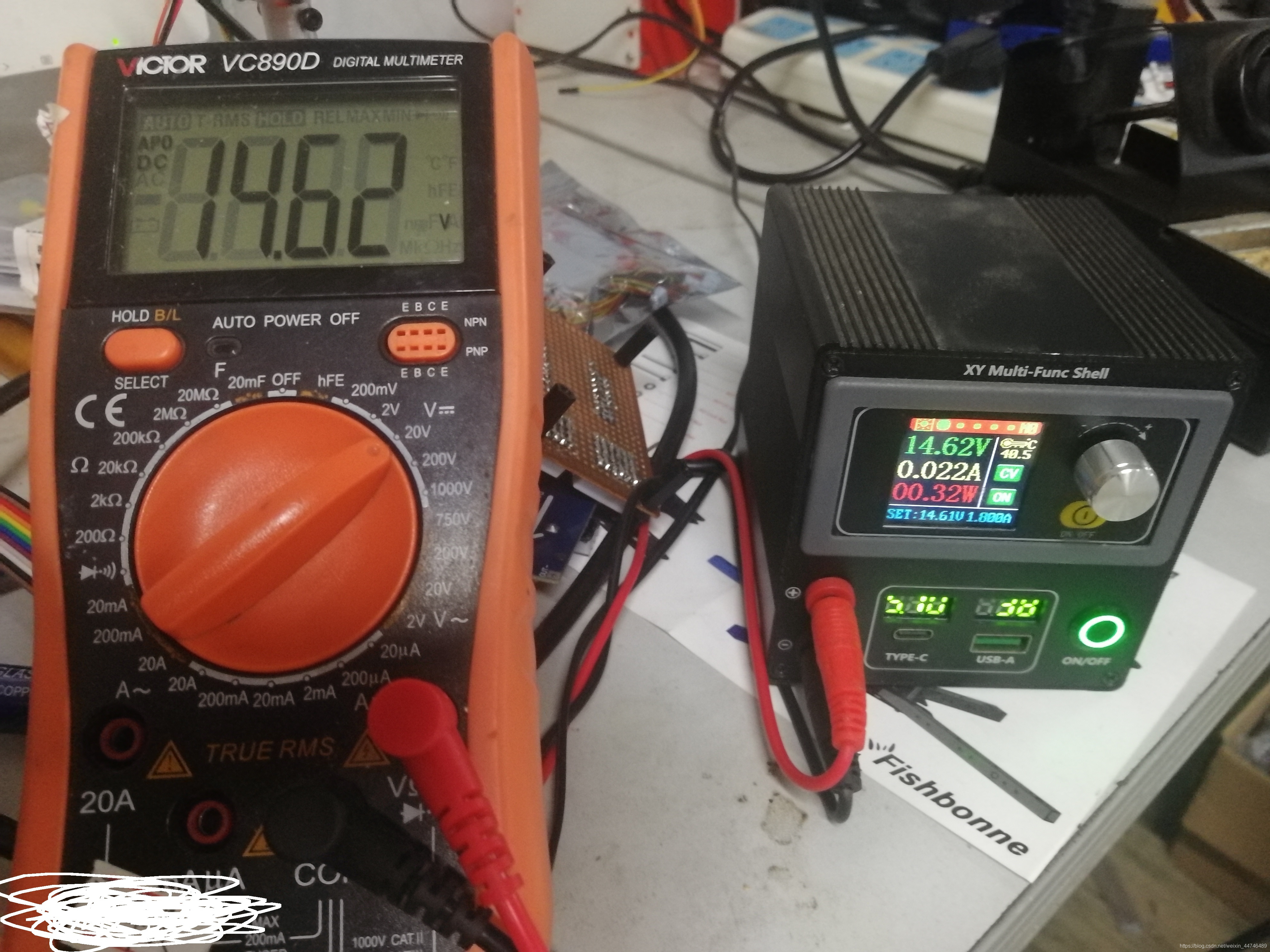

那么附上我测试INA226的图

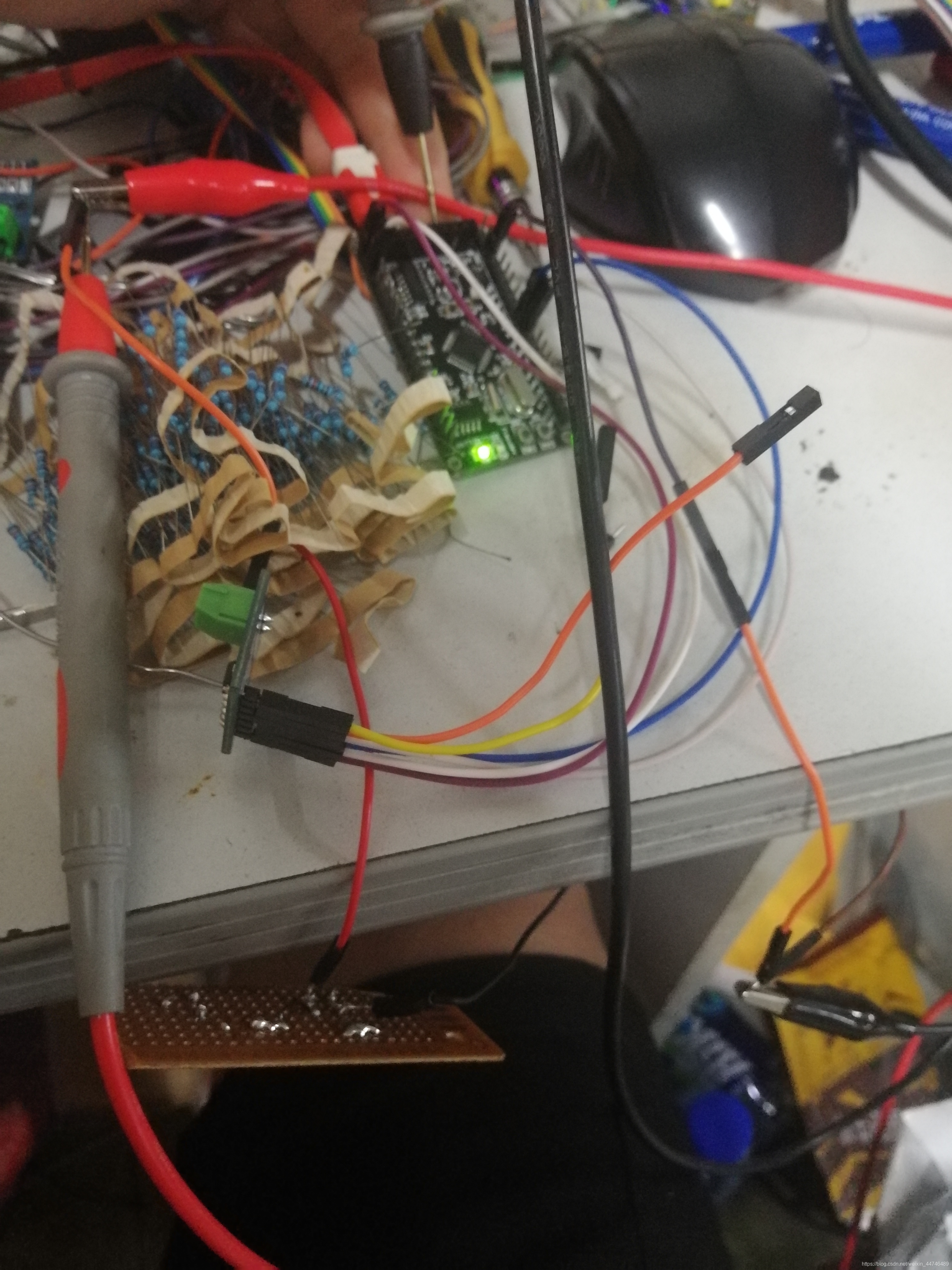

这个是上面那个原理接的线

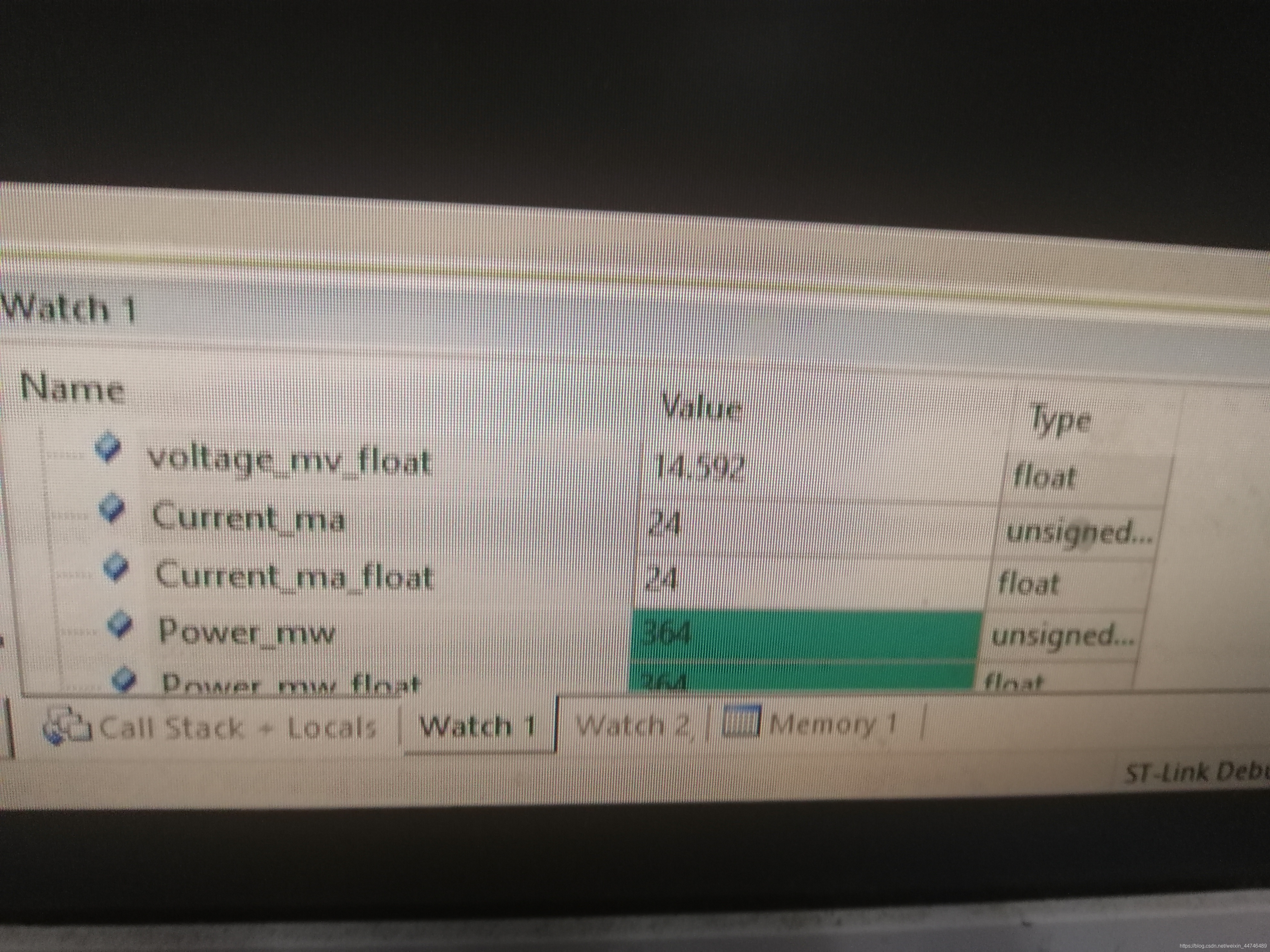

我们可以看到电压值还是可以的，等到稳定值之后误差还是很小的

我将INA219和226写在了一起，因为开始时以INA219为基础编写的所以只读取了电压电流和功率寄存器的值，其他的可以在C文件中加，只要读取相应的寄存器就可以了，那么源码放在Github上了可以自取，想用的话只要互相取消头文件的注释就可以用来了，是在STM32C8T6最小系统用标准库测试的，源码最近用的模块比较多，希望能帮助到大家。
