二极管仿真模式在同步BUCK里面的应用

效化和小型化，一直都是功率电源发展的两个方向。同步BUCK在这两个方面的卓越表现，也是在越来越多的场合得到了运用，像锂电池充电、二次砖块电源等等。如图1所示，同步BUCK相较传统BUCK最主要的区别是用MOSFET器件代替了传统的续流二极管，而MOSFET更低的导通损耗也为整个电源系统带来了更高的效率。但是在电池充电和其他大容性负载的场合，拥有更高效率的同步BUCK在电路软起动阶段，会遇到比较大的挑战。甚至在某些恶劣情况下，过大的反向电感电流会导致电感饱和或者下管MOSFET被击穿的风险。

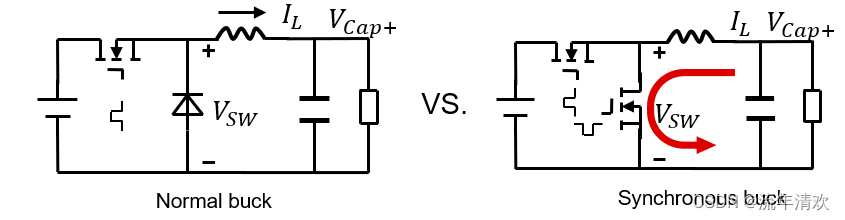

					 图1 异步BUCK和同步BUCK示意图

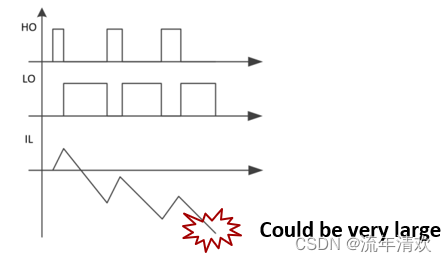

				图2 同步BUCK软起动阶段反向电感电流示意图

原因是同步BUCK在软起阶段，如果输出端是带电池或者其他大容性负载情况，重启时输出端极易残余一定的电压。而同步BUCK在软起动阶段，其上管驱动信号占空比会从小到大逐周期释放。这就造成每个周期电感电流上升值无法弥补由于残余电压造成的反向电感电流跌路值。再加上同步BUCK天然支持FCCM模式，电感电流会反向不断增大，以至于无法遏制。如图2所示，在这种情况下ÿ
