6.2 动态特性的测量法
下面介绍速度-动态转矩(dynamic torque)特性的测量法。步进电机的动态转矩有最大失步转矩与起动转矩。这两种转矩随驱动频率的增加而下降,原因是由于线圈的电抗增加,电流减少造成的。在低速运行时其运行在振动带区域,转矩会突然下降,此为转子的自然振动频率与驱动频率共振产生的现象;或者,在转子转动方向突然发生改变瞬间,同时接收到驱动指令脉冲,也会产生此现象。这些现象均需要正确测量电磁转矩。本节介绍3种测量转矩的方法及其测量原理。
1 . 滑轮平衡法

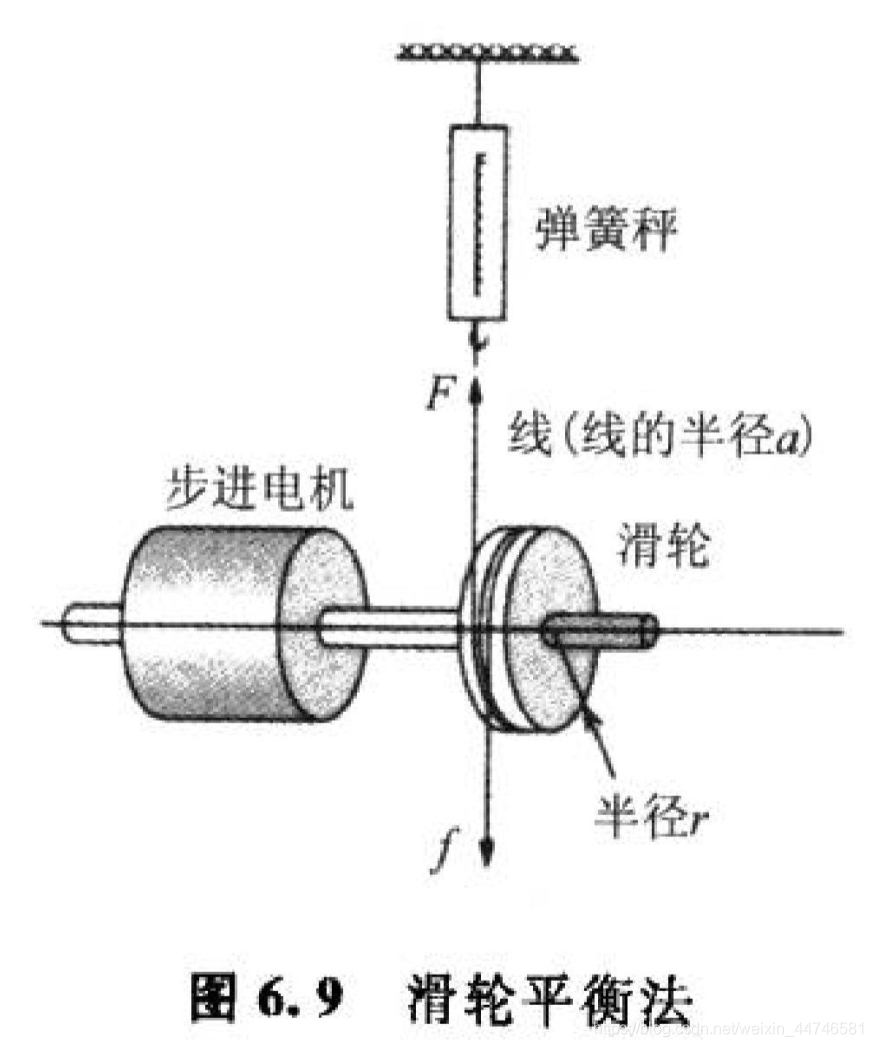

此测定电机转矩的方法与普罗尼制动( prony brake)原理相同。滑轮用线绕几圈,线一端挂弹簧秤,滑轮与线之间产生滑动摩擦测量转矩。图6. 9表示滑轮平衡法。
根据图6, 9,转矩了变成下式
式中,
f
f
f为线的张力,
F
F
F为弹簧力,
a
a
a为线的半径,
r
r
r为滑轮的半径。测量时,如//F=0. 0】, a/r=0. 01,则式(6, 5)变成式(6. 6)。
即式(6.5)中的
f
f
f、
a
a
a被忽略。

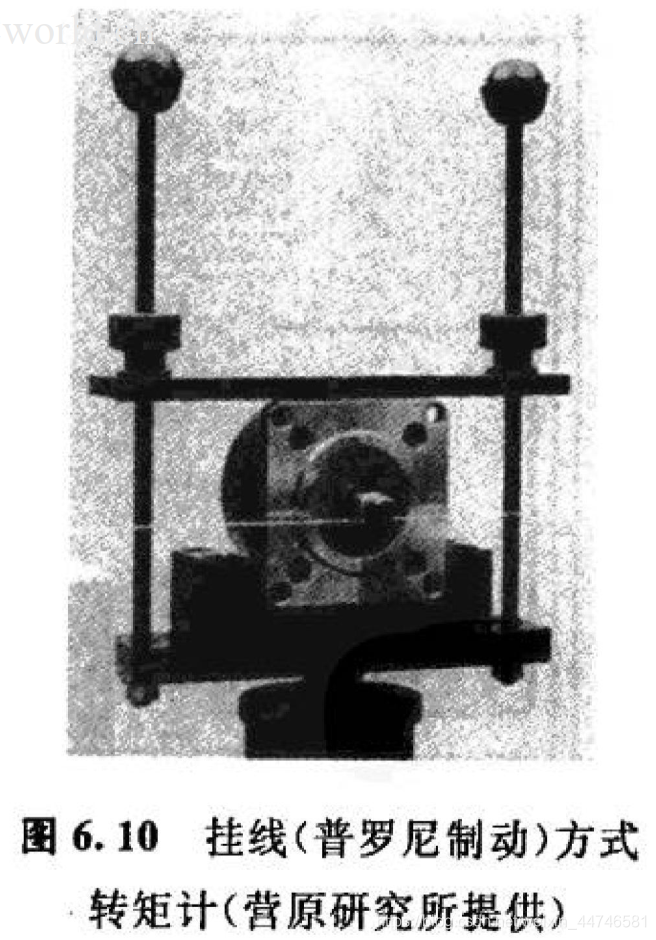

此种方式的动态转矩计,采用营原研究所的挂线(普罗尼制动)方式,电脑画面会显示转矩曲线。其挂线的形式如图6. 10所示。
2 . 磁滞制动法
因磁滞制动由低速到高速有稳定的制动力关系,转矩计使用很多,其原理为磁场中的磁滞力将对运行中的被测电机施加制动力制动。此时,反作用转矩会作用到磁滞转子的定子上,此时用测力器(load cell)测出。制动力用产生磁场的线圈电流能任意设定。但磁滞转子的惯1大是其缺点,输出转矩为100 mN • m以下的小型步进电机普遍采用此方法。
3 . 利用扭力棒转矩测量法
利用棒的扭力角与转矩成比例的方法。扭力棒用2组刻度圆盘夹住,转矩加在棒上时,产生的扭力角度0,用光学方法测M,再由下式计算转矩
T
T
T
式中, D为扭力棒直径, G为系数。图6. 11表示其使用原理图。
此种试验方法的优点是低惯量、高精度测置。此测力器(应变计)方式要求高灵敏度放大器,以便避免应变计的再调整,以应对转矩信号范围大的缘故。缺点是容易产生扭力振动等问题。
6.3 步距角度精度的测量
1 . 角度测量法
步进电机用作位置定位控制时,前述的静态转矩特性为最重要的特性。步进电机的角度精度,能用高分辨率的编码器通过连轴器(使转动时不会发生旋转位移现象)直接连接,角度作为数字,读入计数器,用计算机进行计算。结果通过打印机或
X
−
Y
X-Y
X−Y绘图仪等设备输出,作为电机的评价资料。

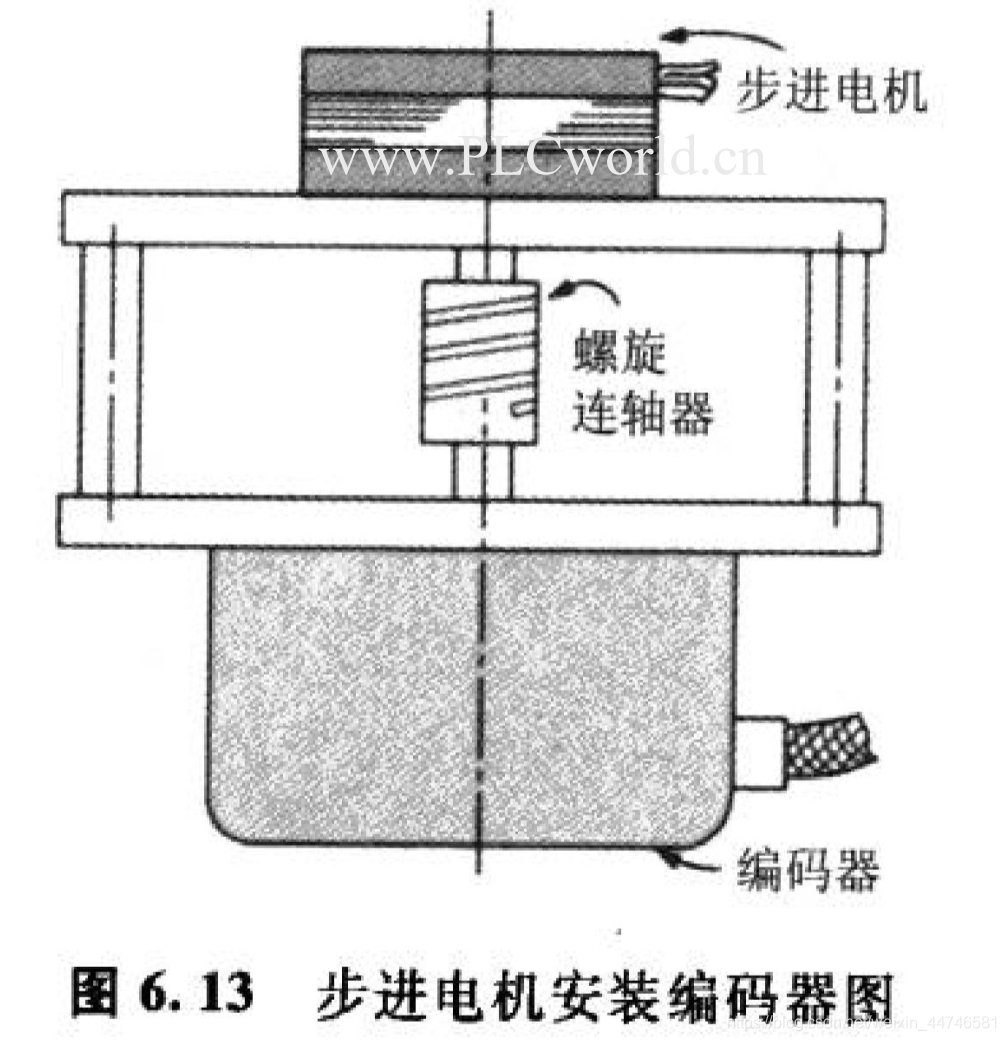

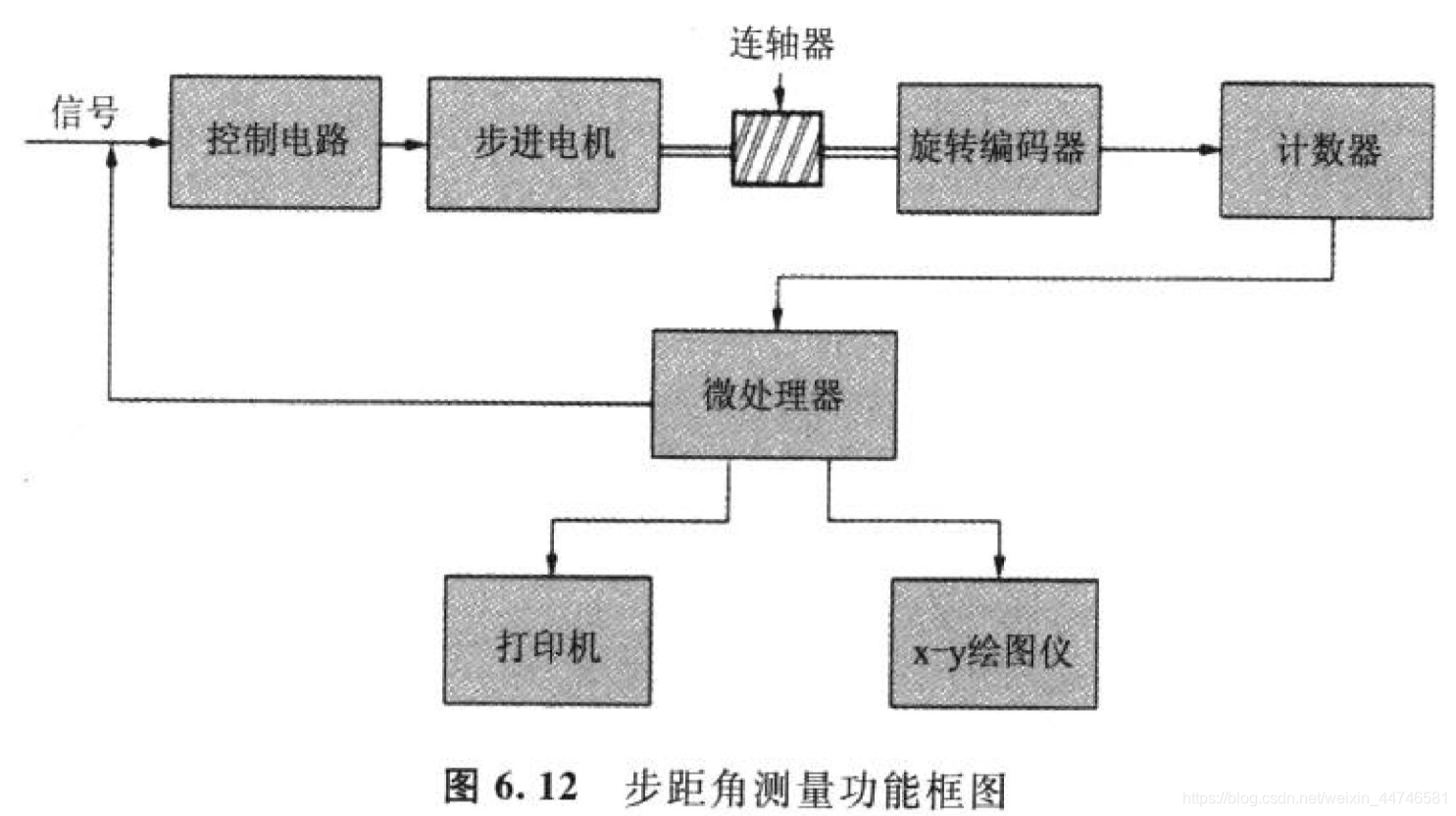

图6. 12为功能框图,图6_ 13为步进电机安装编码器的图。
2 . 步距角精度测量法
(1) 位置精度

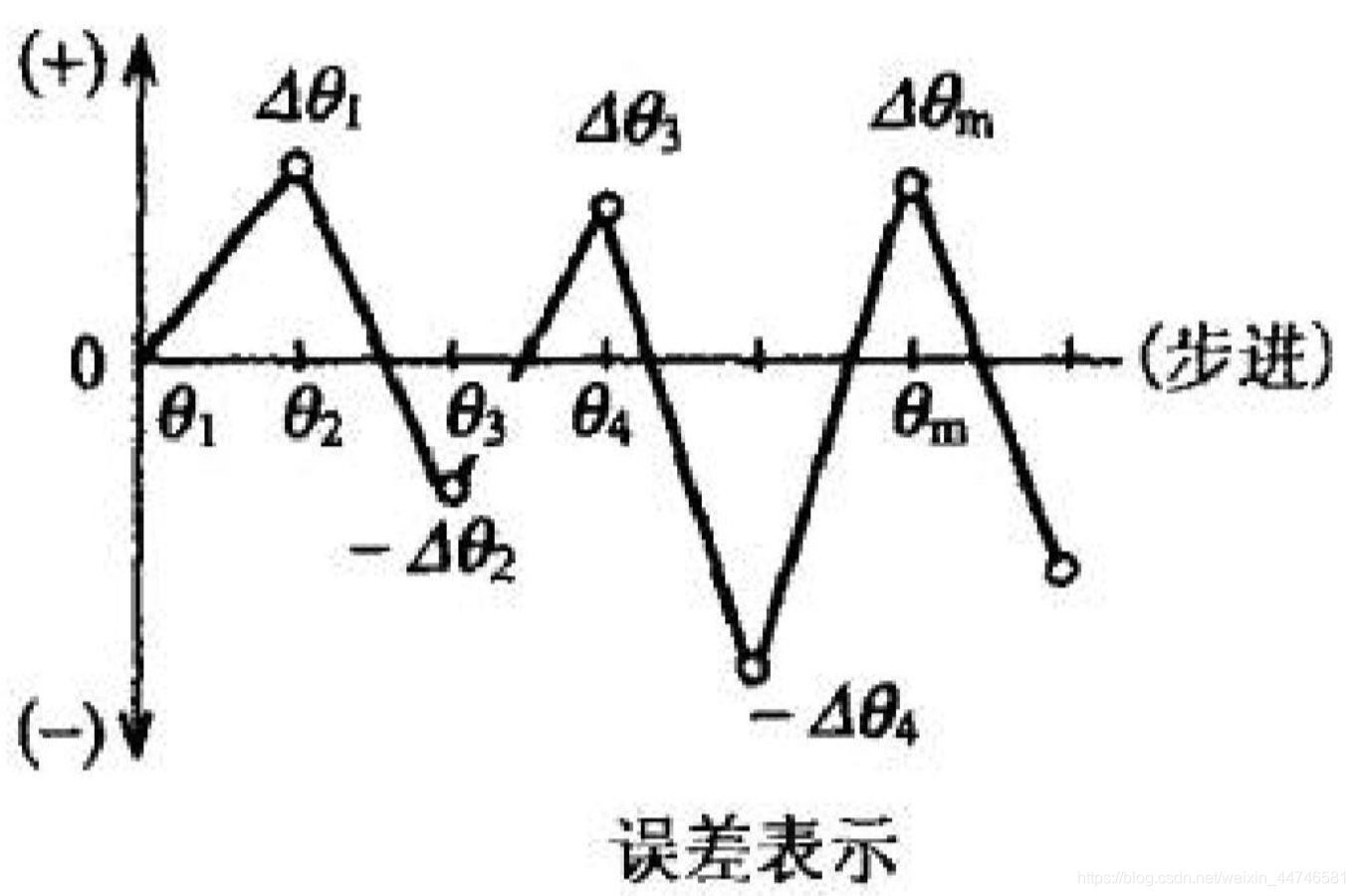

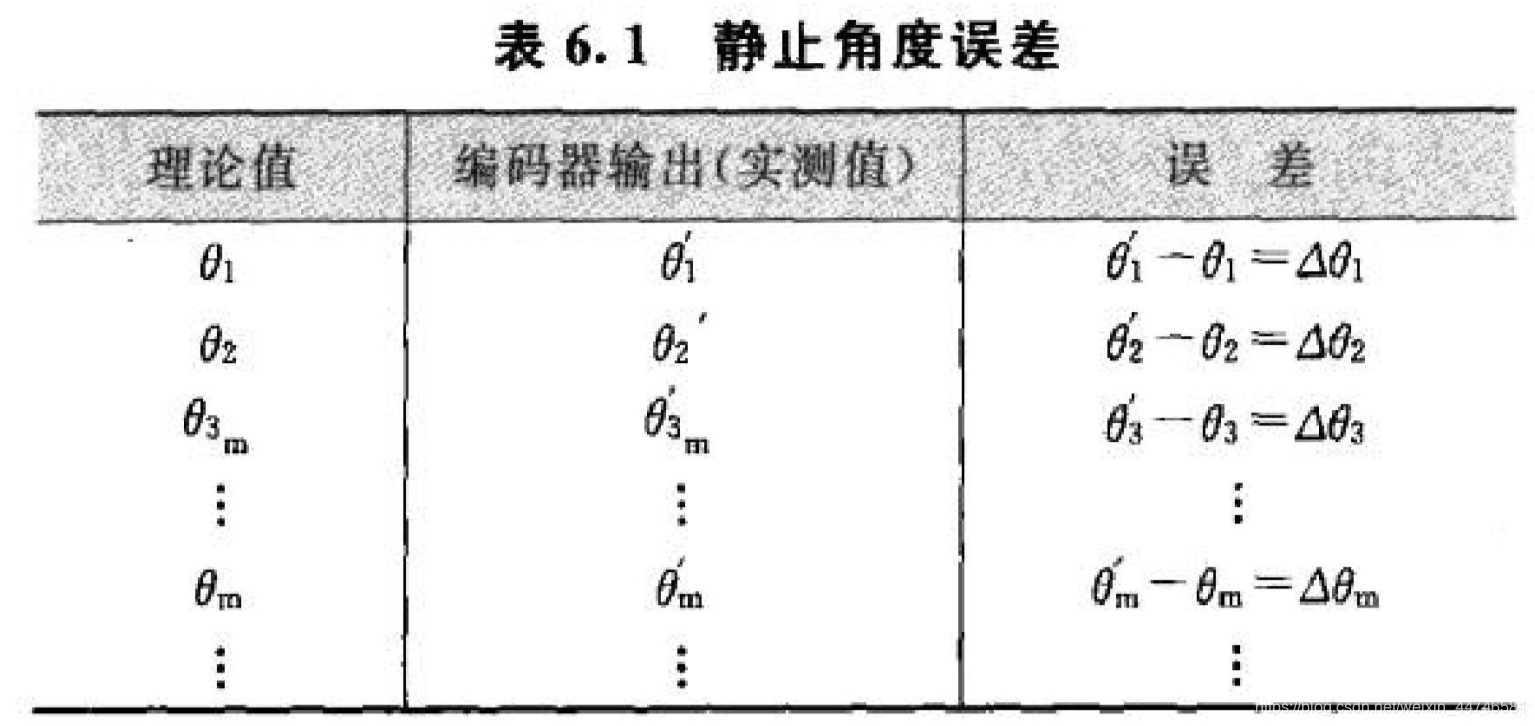

转子的任意点作为出发点,由此每一步测量一次,电机连续旋转一圈,求转子的实际位置与理论位置的差。用正最大值与负最大值范围表示的误差,称为位置误差( position),用基本步距角的百分率(%)来表示。表6. 1表示静止角度误差,图6. 1 4 表 示 误 差 与 位 置精 度 。
图6. 14中.,若正的最大误差为
△
△
△
θ
1
θ_1
θ1 ,负的最大误差为
△
△
△
θ
4
θ_4
θ4,则位置精度
P
A
PA
PA由下式表示
(2) 步距角精度
转子从任意一点出发,连续运行时,求出各步进角度的实测角度与理论上的步进角度之差,用理论步距角的百分率(%)表示,称为步距角精度,以1圈中的(+ )侧与(一)侧的最大值表示。
步距角误差
△
△
△
θ
m
,
θ_m^,
θm,=
θ
m
,
θ_m^,
θm,-
θ
m
−
1
,
θ_{m-1}^,
θm−1,=(
θ
m
θ_m
θm+
△
△
△
θ
m
θ_m
θm)-(
θ
m
−
1
θ_{m-1}
θm−1+
△
△
△
θ
m
−
1
θ_{m-1}
θm−1) =(
θ
m
θ_m
θm -
θ
m
−
1
θ_{m-1}
θm−1)+(
△
△
△
θ
m
θ_m
θm -
△
△
△
θ
m
−
1
θ_{m-1}
θm−1)

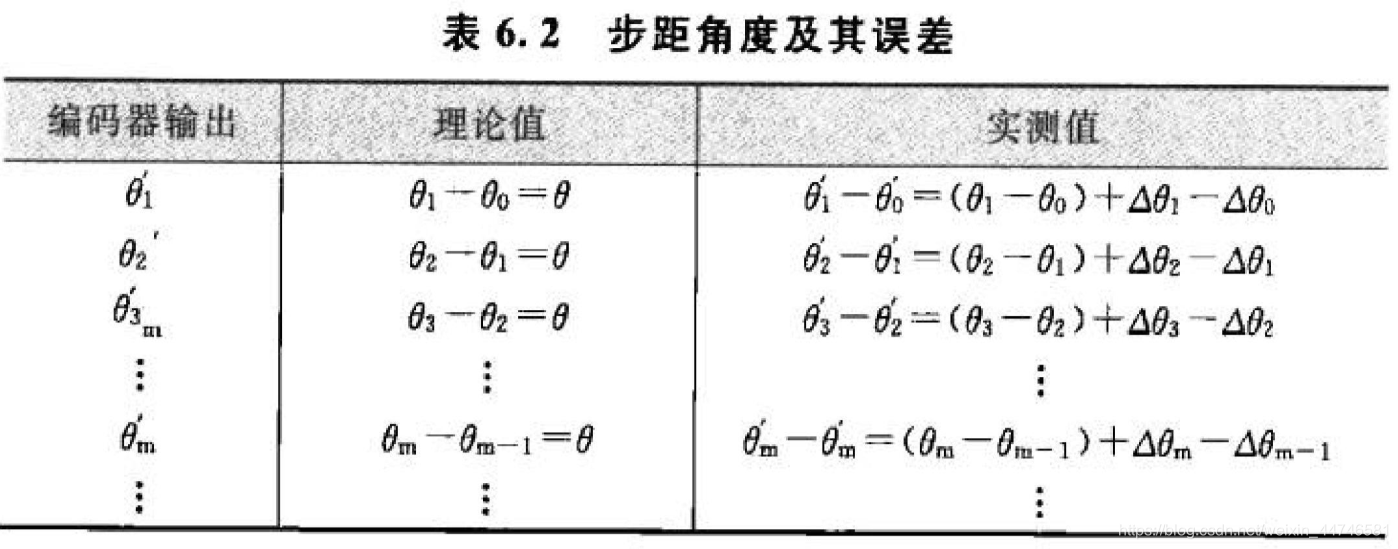

式( 6, 9)可由表6. 2表示。
即式(6. 9)的第一项为步距角理论值,(
θ
m
θ_m
θm -
θ
m
−
1
θ_{m-1}
θm−1)=
θ
s
θ_s
θs。第二项为静止角度(位置)误差的相邻误差,变成步距角误差。步距角误差取(+ )或(一)值,(+ )或(一)的最大值与步距角之比的百分数(%)称为步距角精度。表6.1的步距角精度
S
A
SA
SA用下式描述
(3) 滞环误差:
转子由任意点正转1圈后,再反向旋转一圈返回原点,各测量位置的偏差角中取最大值,称为滞环误差。图6. 14中的H即为滞环误差。
3. 实际的角度精度

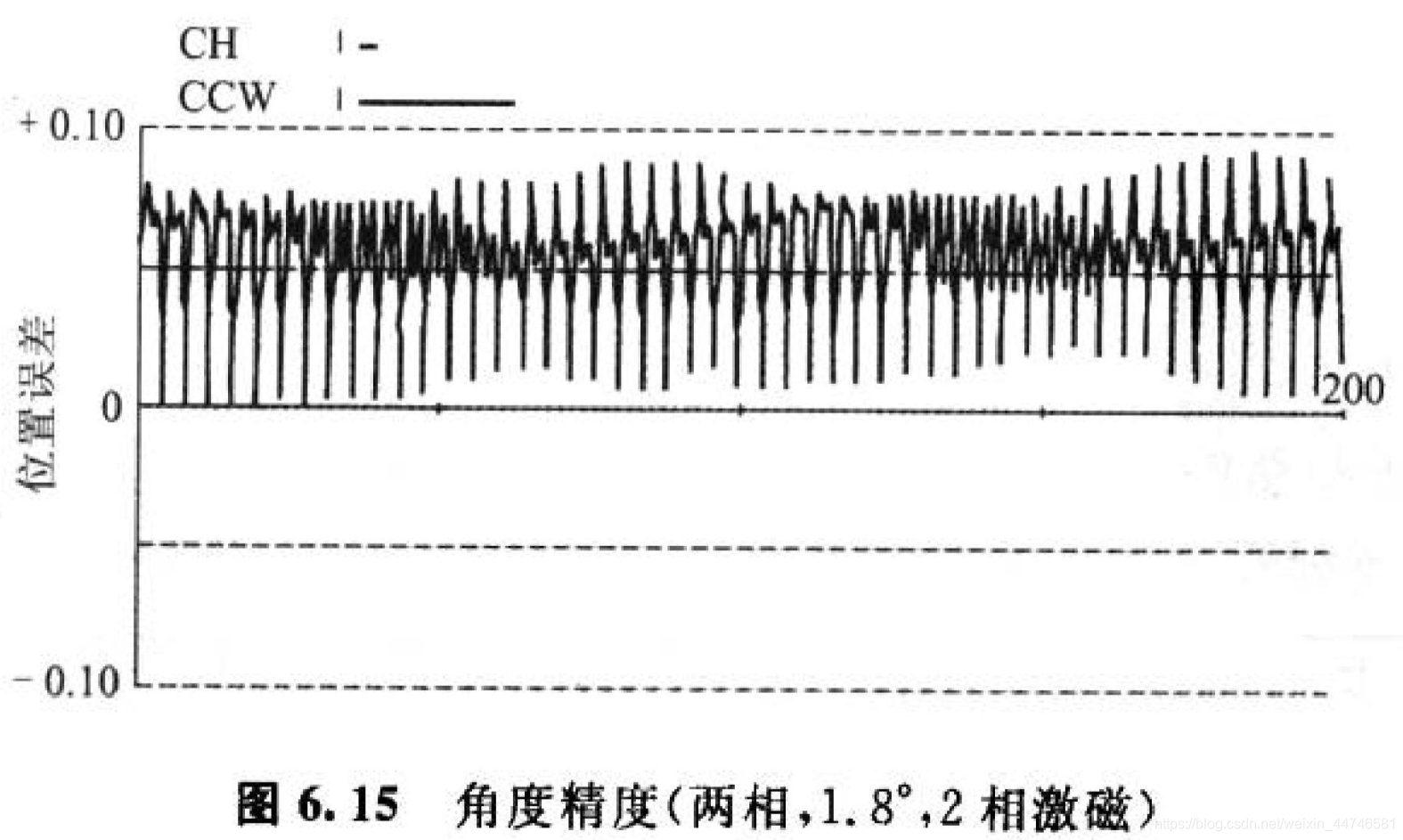

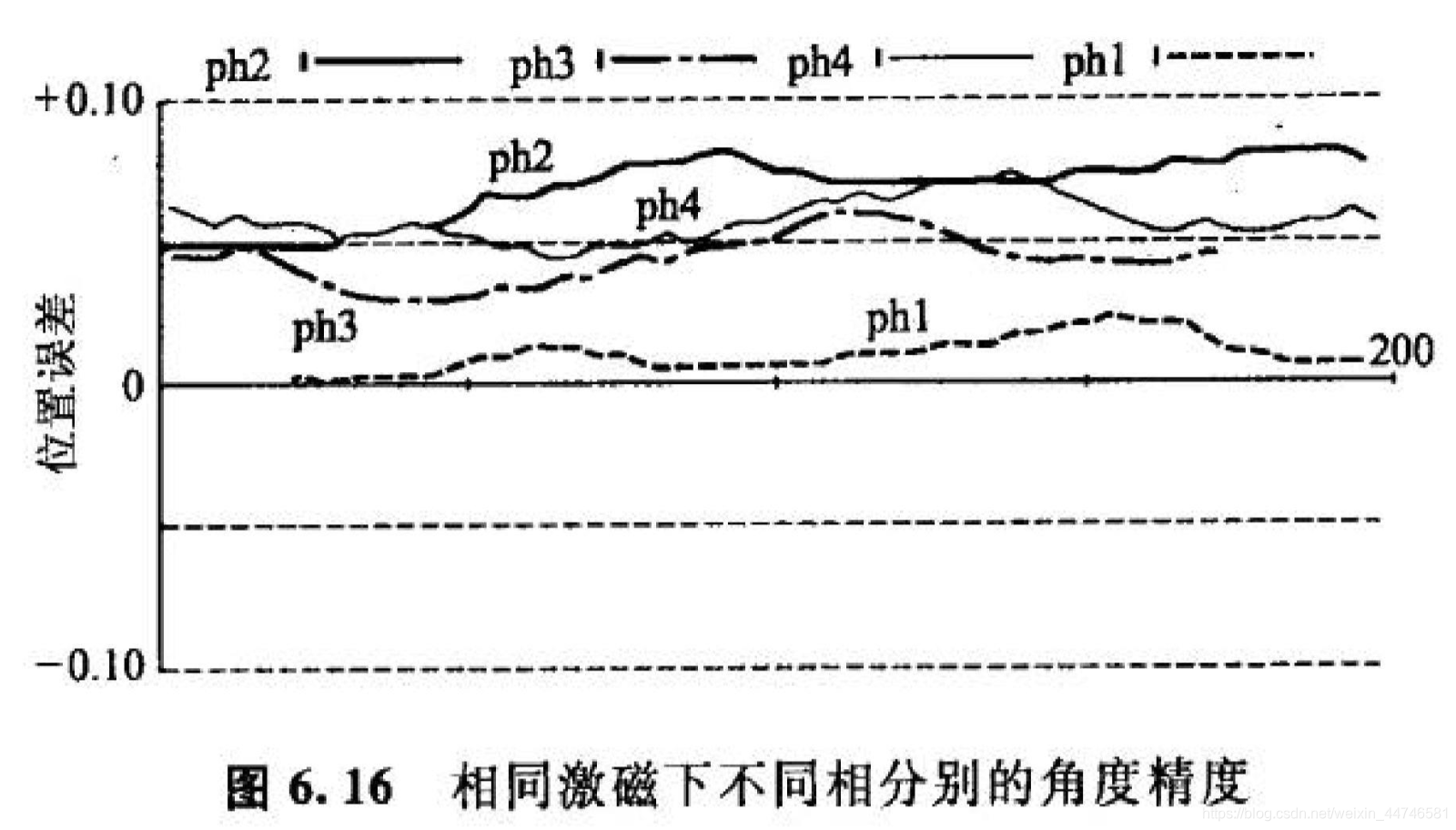

图6. 15表示两相HB型1. 8°步进电机的2相激磁角度精度。有每4步进精度的描述,即各相位置定位如图6. 16所示。
图6. 15的角度误差有4步进的周期性,其是由步迸电机绕组相间磁阻偏差大所造成的。分别取出4组来看,如图6. 16所示。并非全步进位置决定定位,如果容许分辨率低,采用每隔4步进的位置定位,位置精度改善1/4。每隔2步进精度会提高,这也是位置精度改善的对策。
