【1】引言

SolidWorks是大家常用的绘图和仿真软件，大家在做SolidWorks静应力分析时，默认情况下会直接会的应力、位移和应变三个参数的图解。比如图1：

图1

然而，静应力分析的结果往往直接显示变形后的图像。如果想和最初始为变形的图像作对比，还需要自己设置。

【2】设置方法

以应力图解为例。

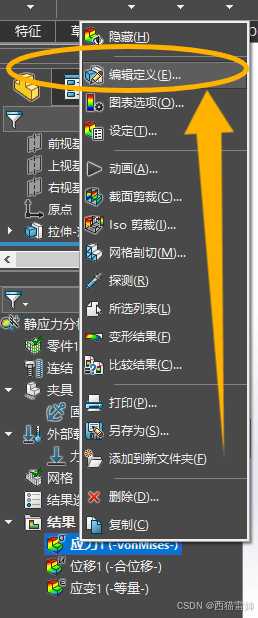

首先，右键单击应力图解，选中编辑：

图2

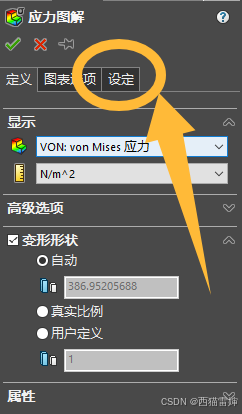

之后进入编辑定义界面，左键单击设定：

图3

进入设定界面，在变形图解选项下方：

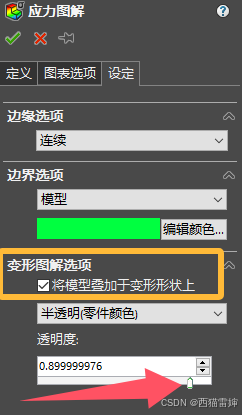

先勾选将模型叠加于变形形状上，然后根据需要将透明度箭头左移或者右移：

图4

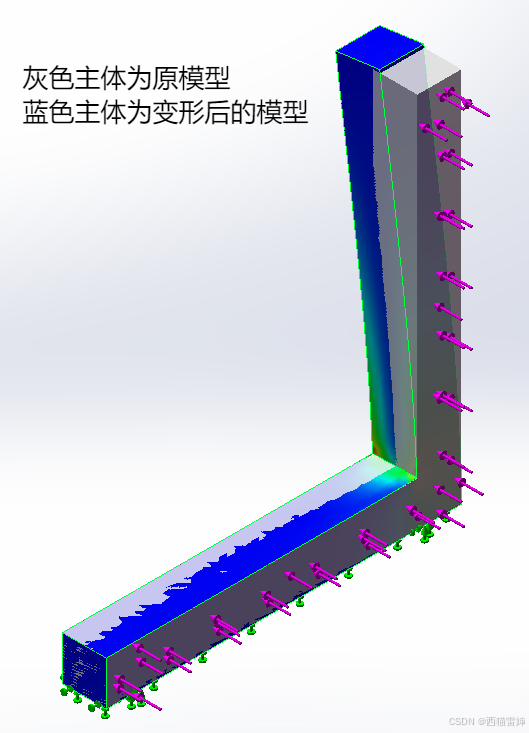

设置完毕后，回到显示界面，就会发现图解上多了一个灰色的图形，那就是变形前的原模型：

图5

【3】总结

以SolidWorks Simulation应力图解为例，提供了变形图解添加原模型做对比小技巧。
