【AD】元器件标号自动标注

📍前言

    在AD软件中,元器件自动标注功能是提高设计效率的关键。每个版本的操作界面有轻微的不同,总的来说,大差不差,基本可以通用。本教程将详细学习如何利用AD软件的自动标注工具,快速、准确地为电路图中的每个元器件添加标注,从而简化设计流程,提升工作效率。接下来,让我们一起开始学习吧!

步骤

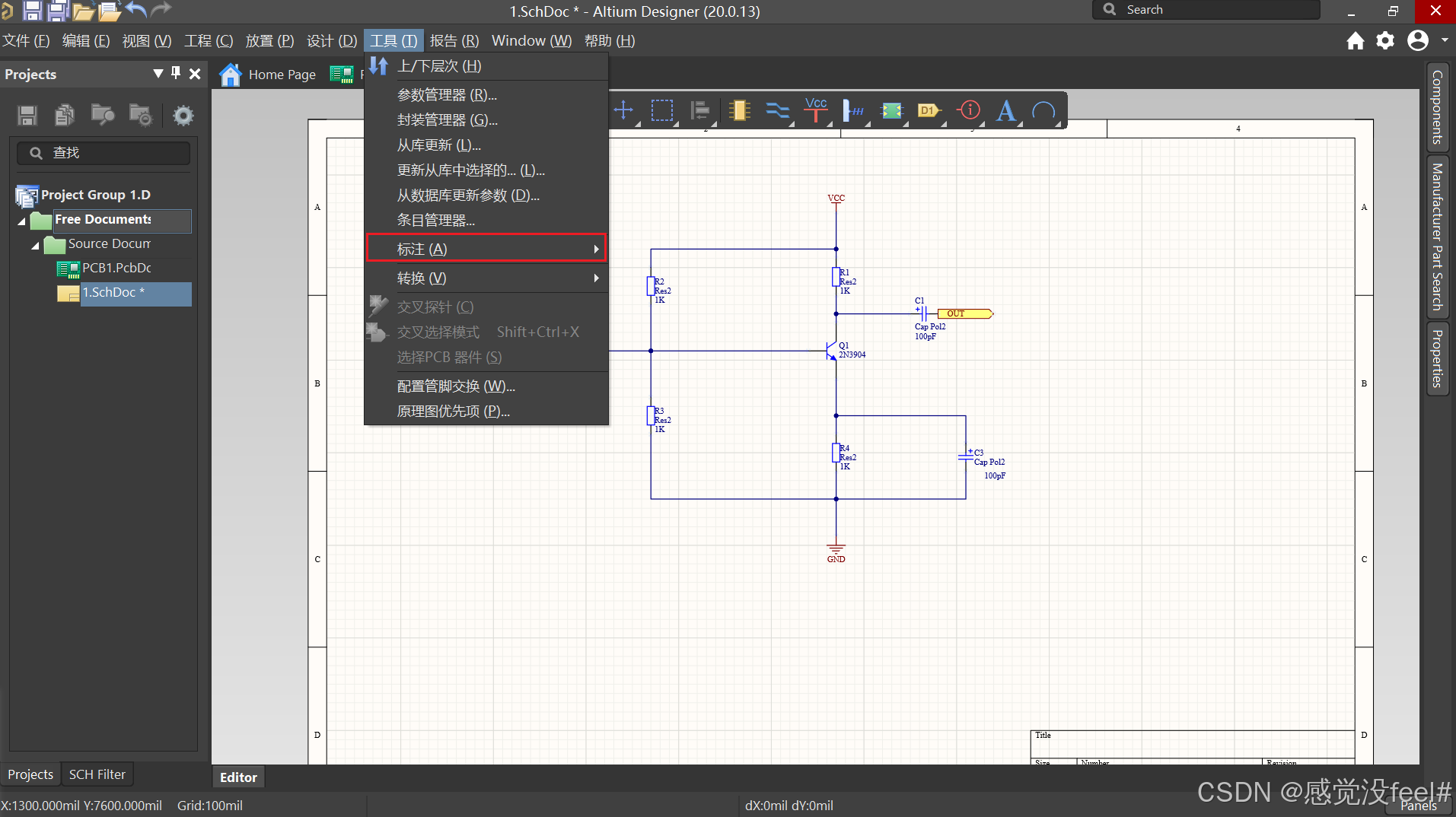

1、如果我们要给元器件全部重新标号,我们点击工具栏“工具”,再点击“标注”

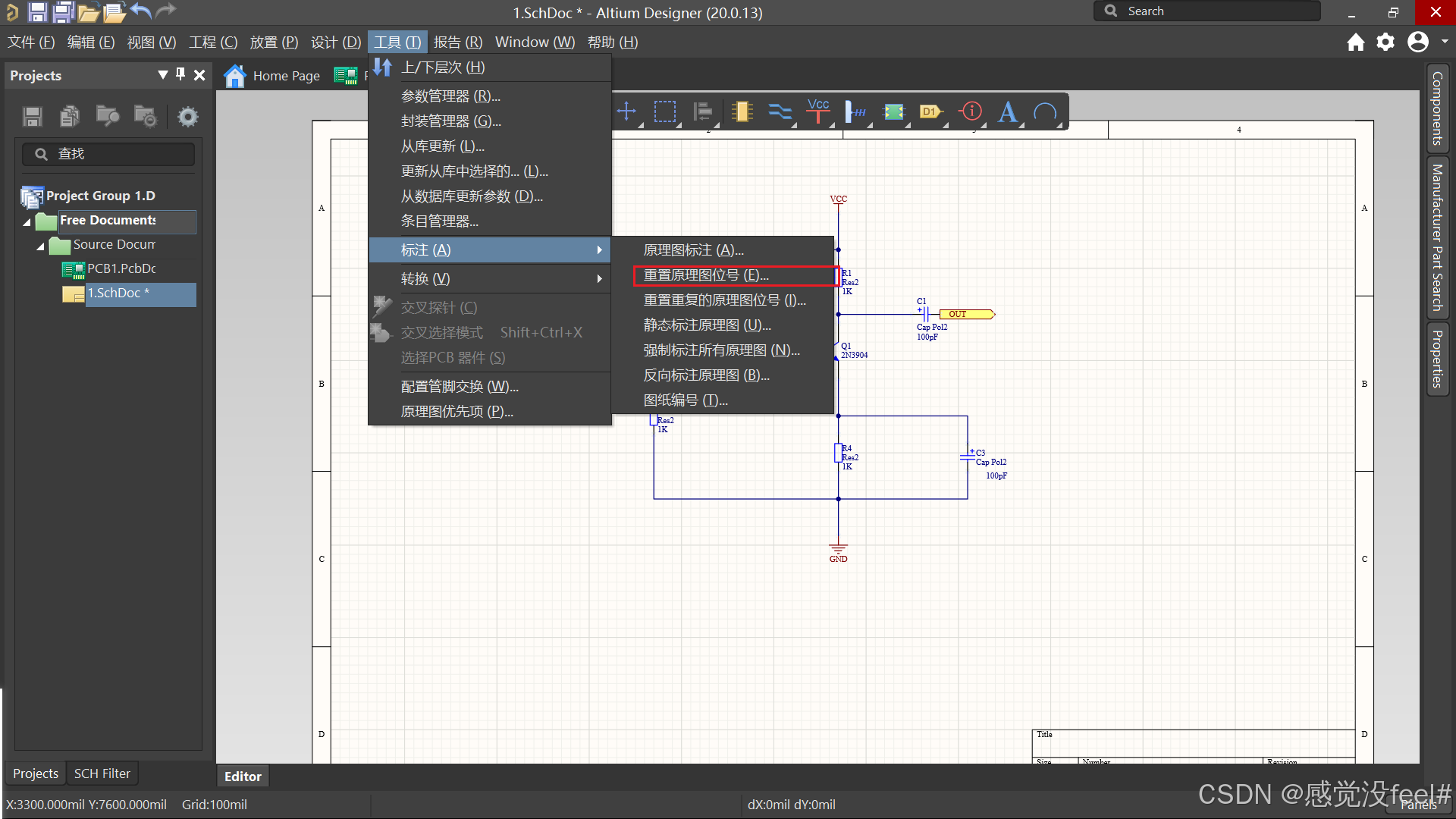

2、需要去除之前的标号,我们就点“重置原理图位号”

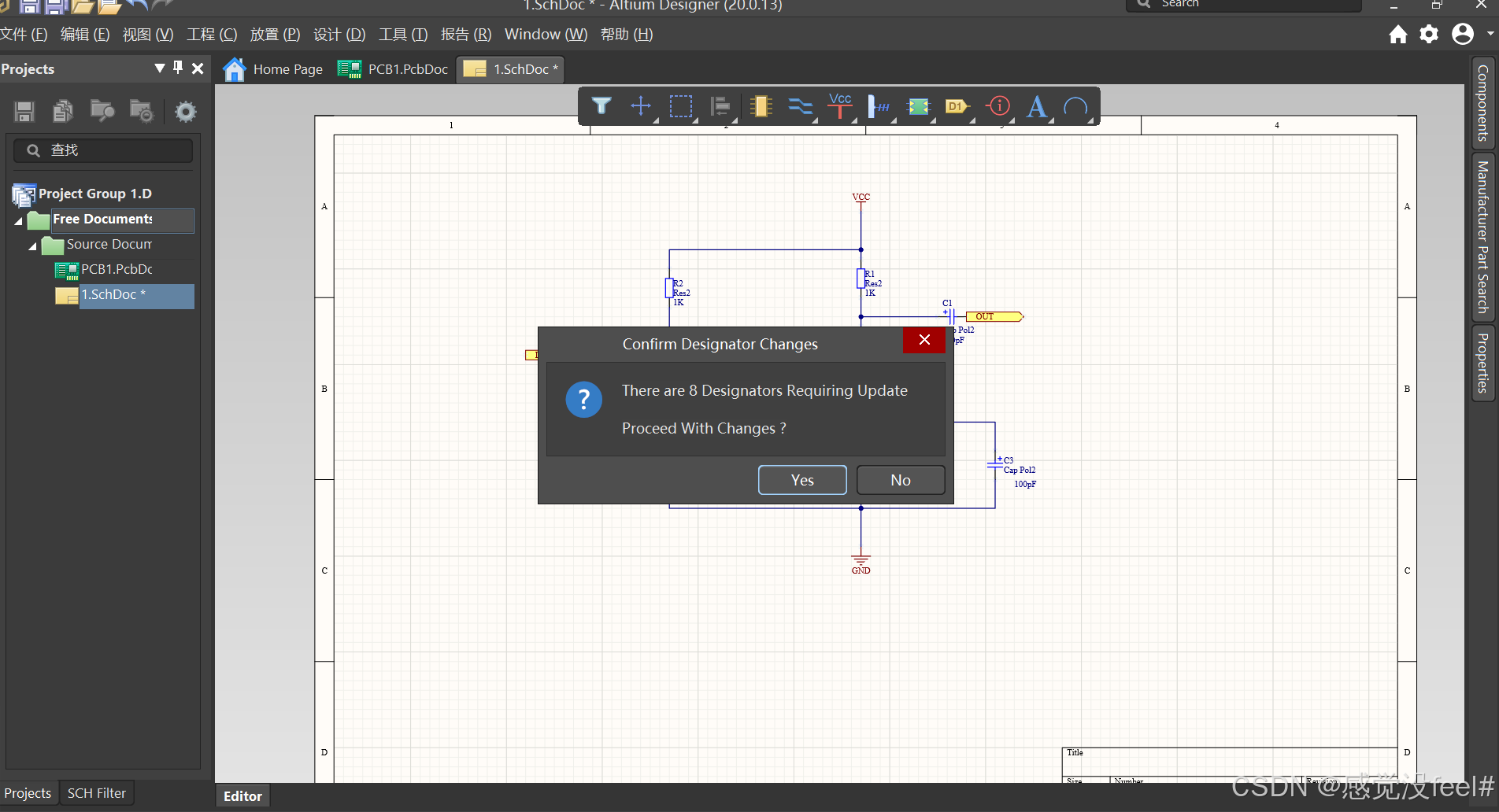

3、会弹出如下窗口,我们点击“Yes”

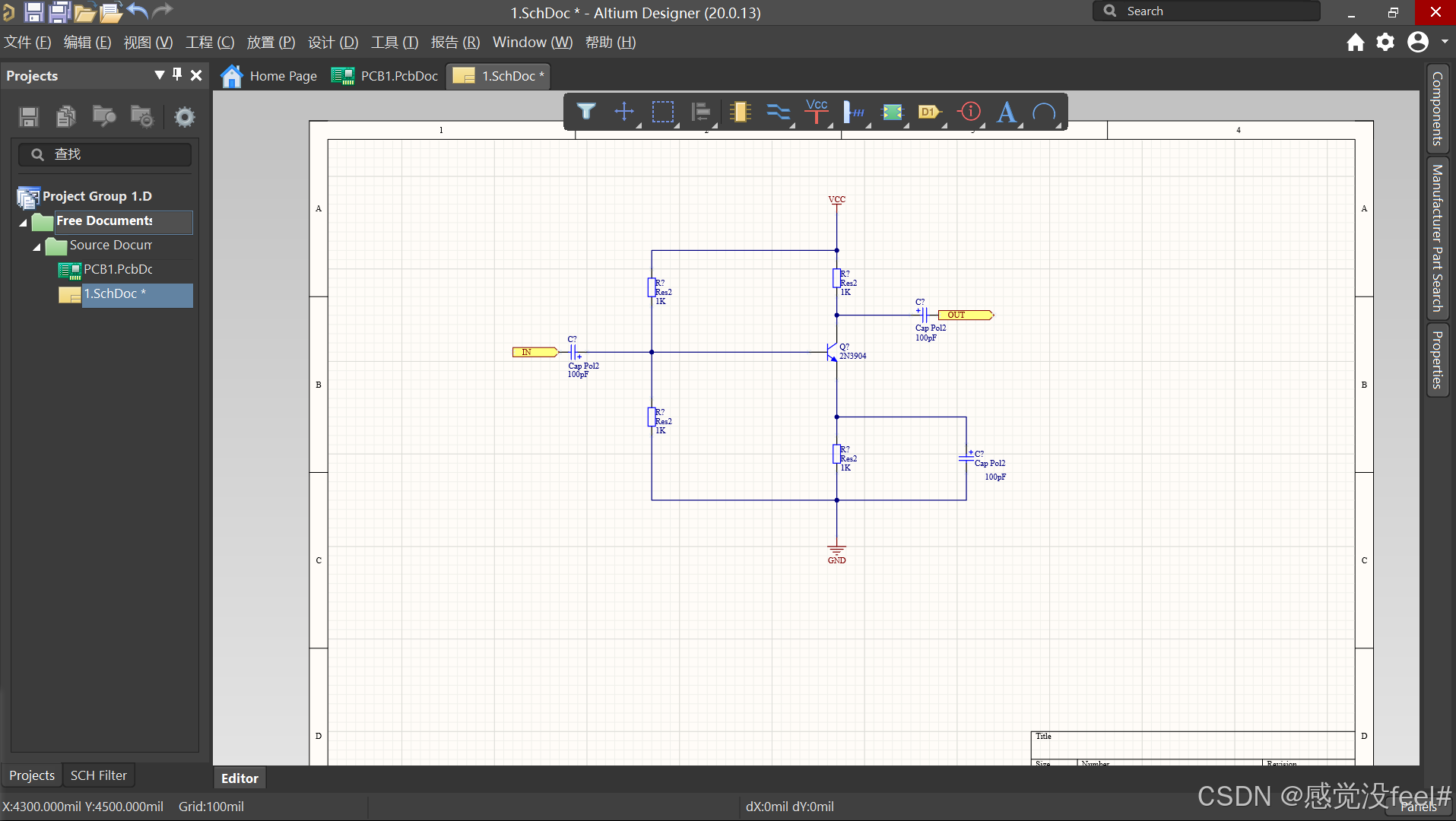

4、重置之后如下,每个元器件都显示“?”

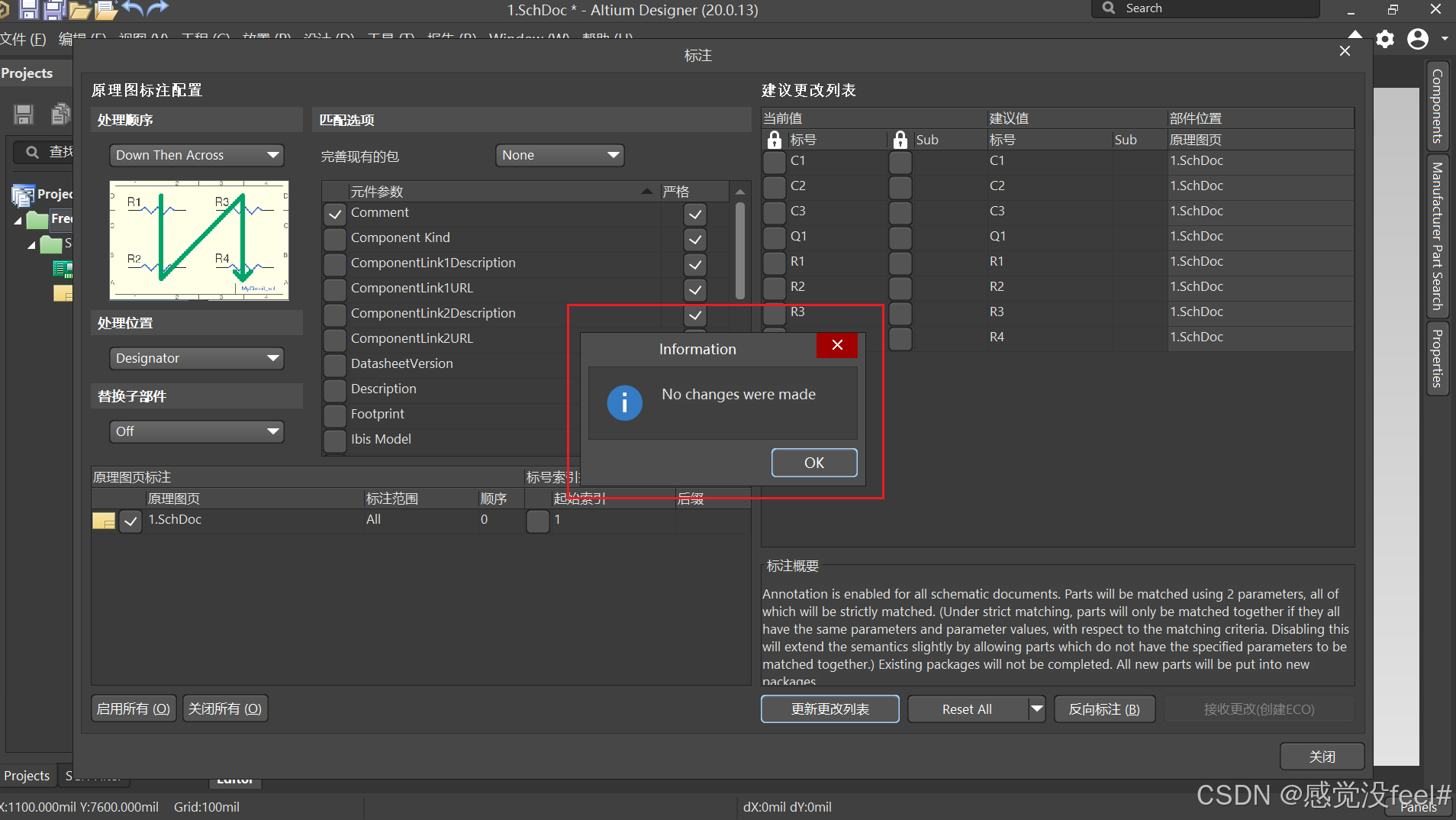

5、如果我们一开始元器件标号就是“?”,那上述步骤就可以省略了,如果不是,就需要我们先重置元件标号,不然会显示如下弹窗,即“未执行任何更改”。

6、元件标号重置为“?”之后,我们就可以开始进行元件自动标号了。

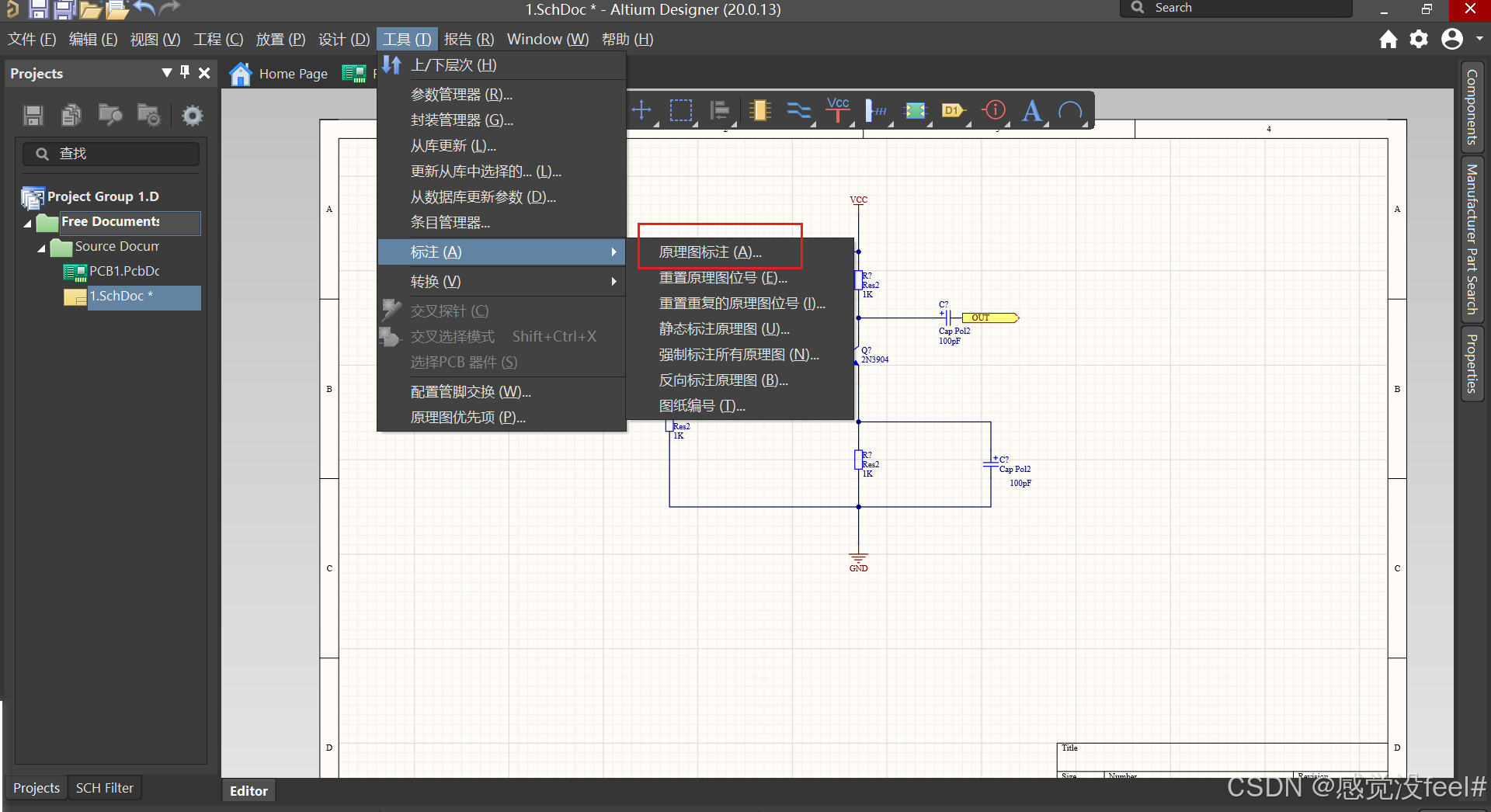

我们点击工具栏“工具”,再点击“标注”,再点“原理图标注”

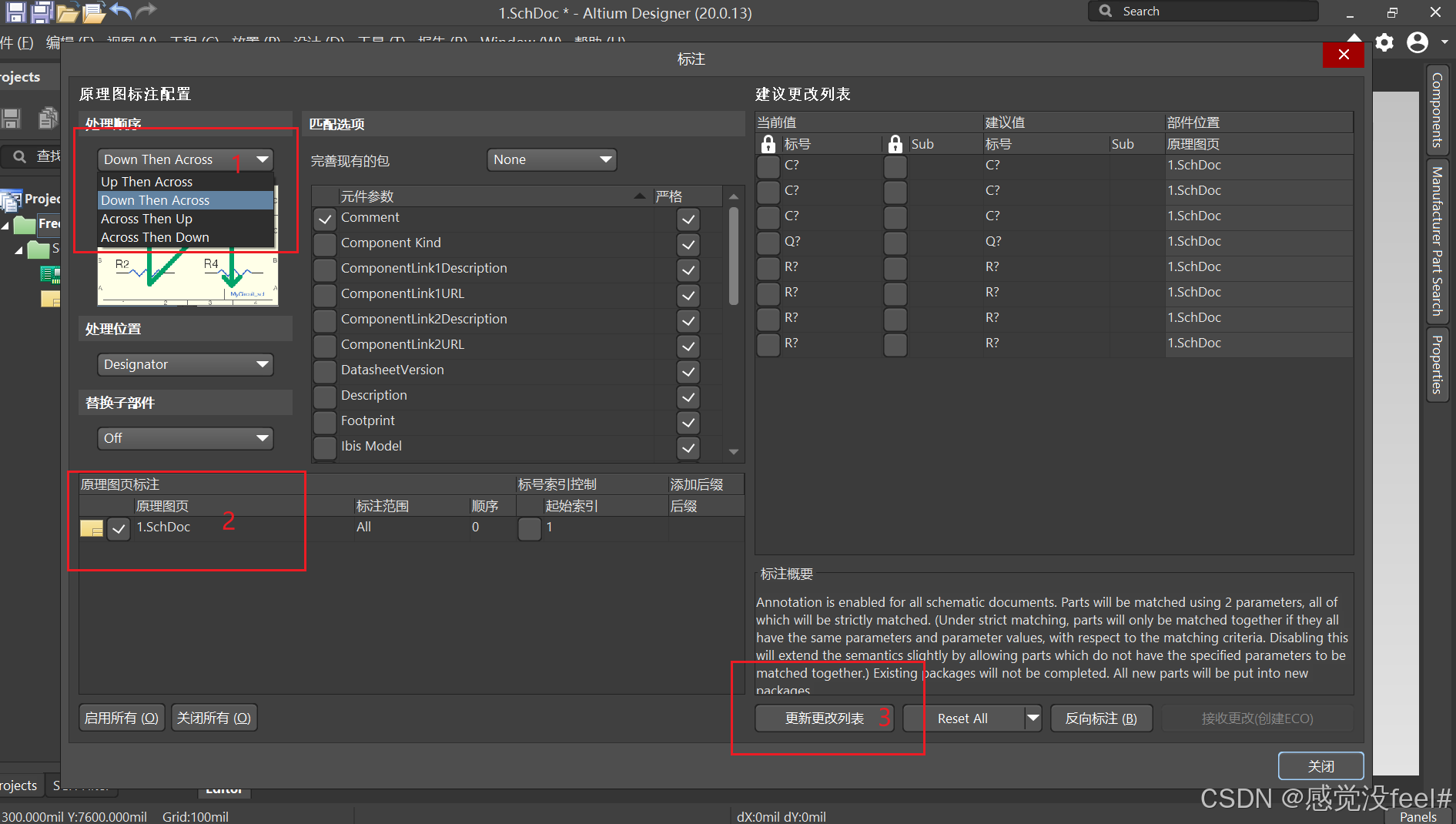

7、第一步我们可以选择4种排序方式,从上到下,从下到上,从左到右,从右到左,第二步我们可以选择要标号的原理图,这里只有一个原理图,已经默认选上了,最后点击“更新更改列表”

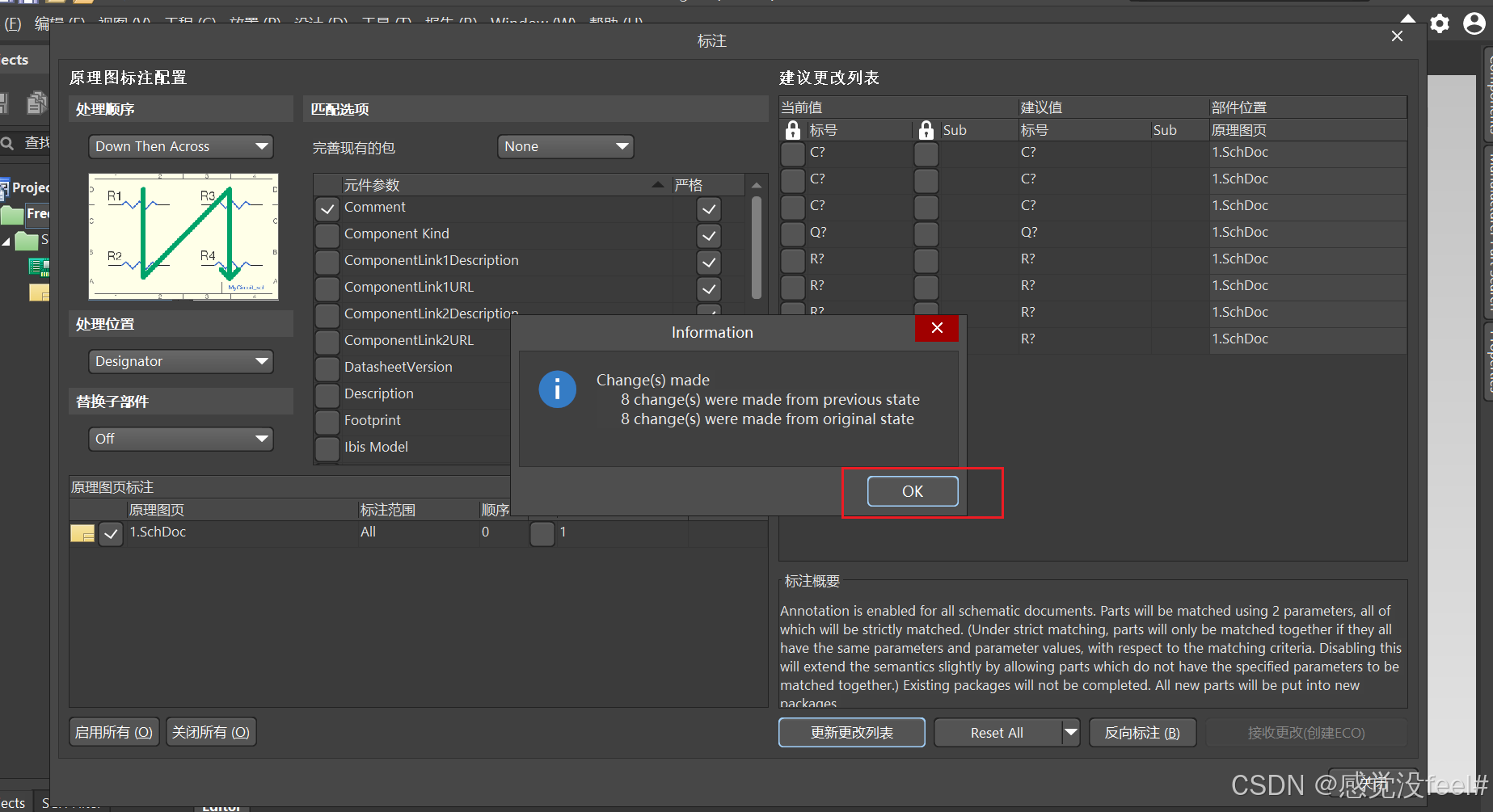

8、会弹出如下窗口,我们点“OK”

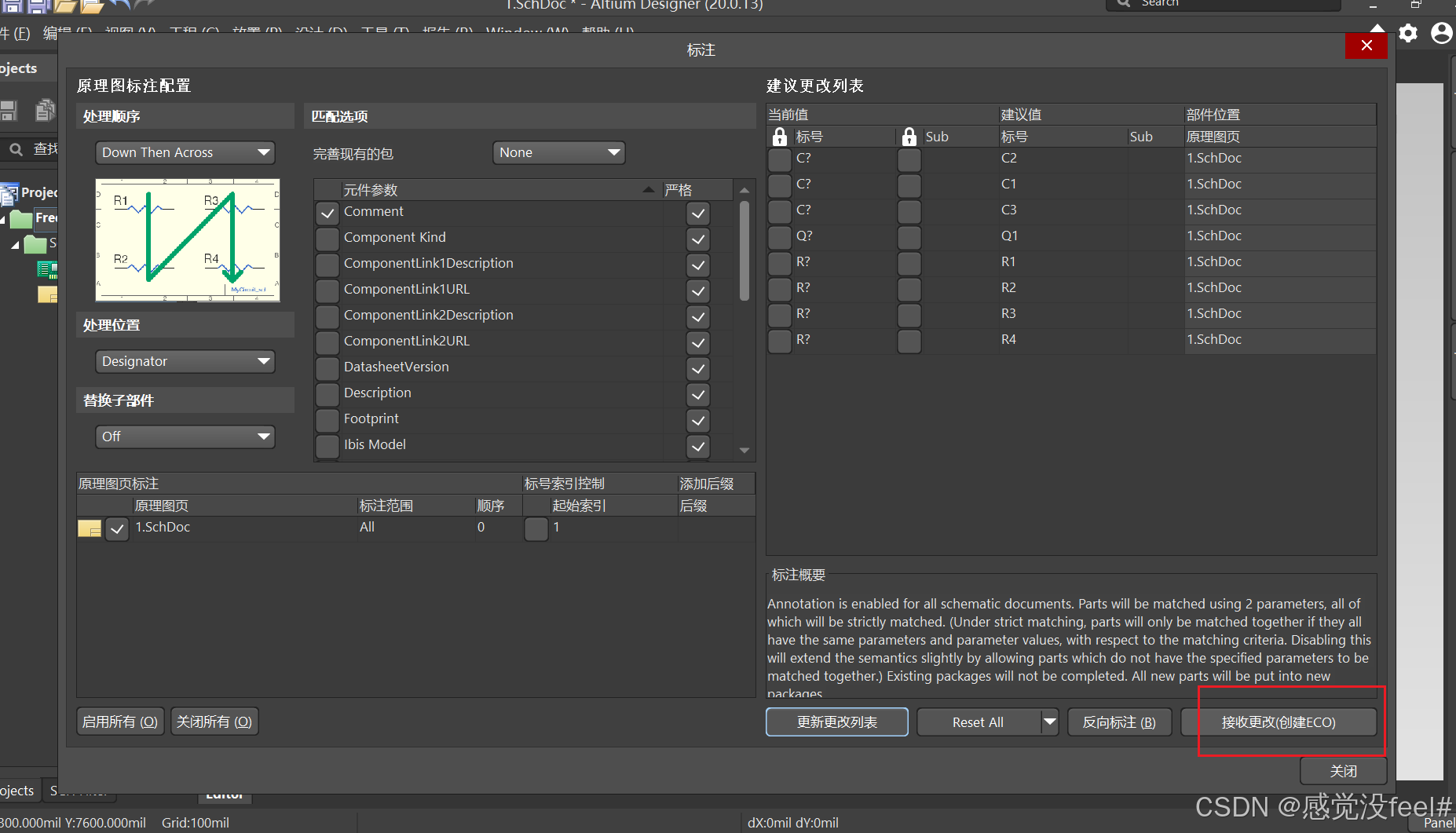

9、再点击“接收更改创建”

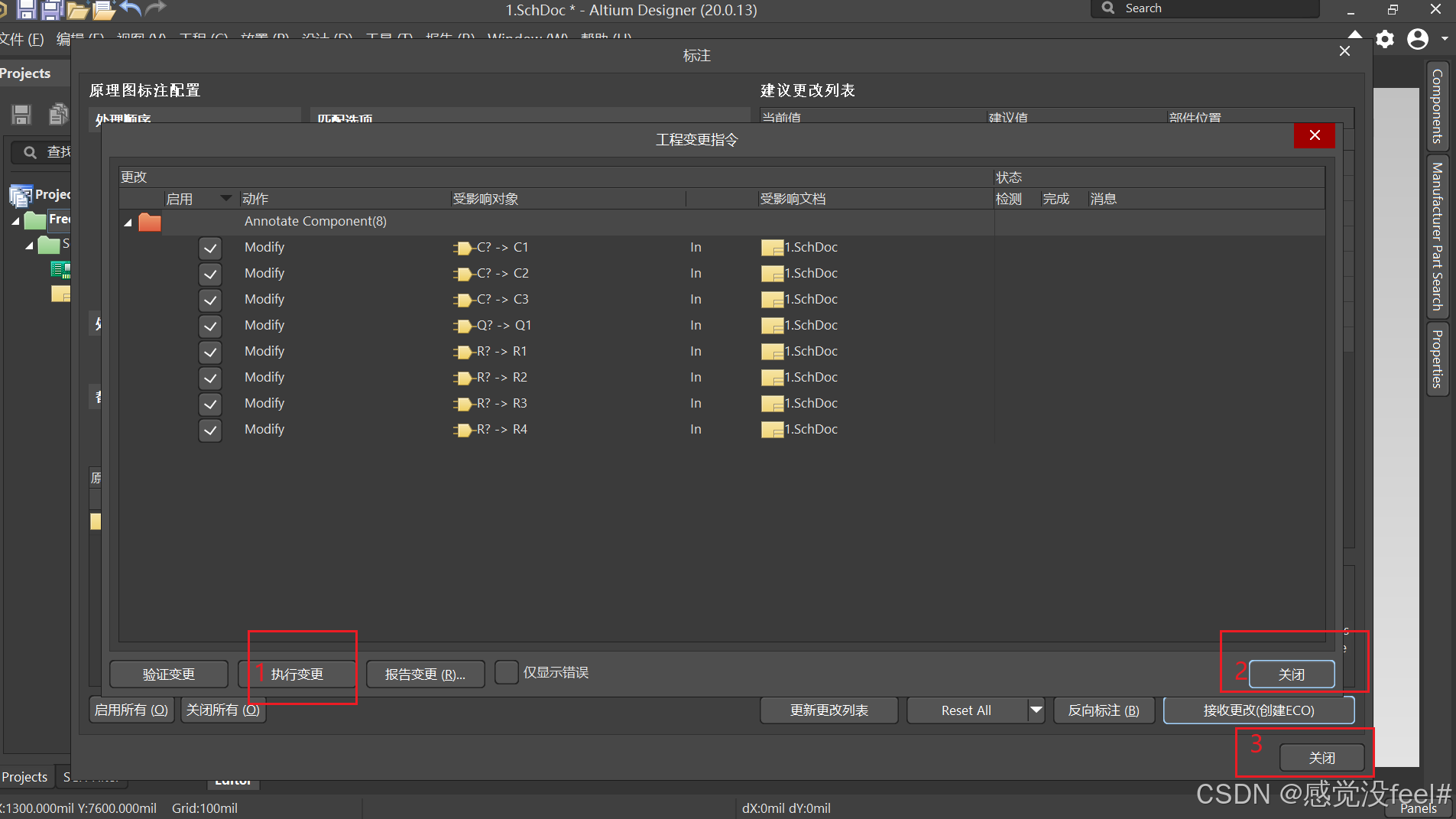

10、点击“执行更改”,再点击两个“关闭”,即完成了我们的元件自动标注,是不是很方便?比我们一个一个元件来标注简单多了

结尾

       好啦,到这里我们的元器件自动标注之旅就告一段落啦!恭喜你👍,现在已经是标注界的“武林高手”啦!希望你的设计之路越走越顺,再也不用为小小的标注而“头大”啦!祝你在未来的设计中,一路畅通无阻,笑口常开👻!
