台达B2伺服接线和参数设置

万里长江横渡

已于 2025-01-02 21:18:43 修改

阅读量2.3k

点赞数 2

文章标签：制造

于 2025-01-02 15:45:35 首次发布

本文链接：https://blog.csdn.net/weixin_44870066/article/details/144887519

版权

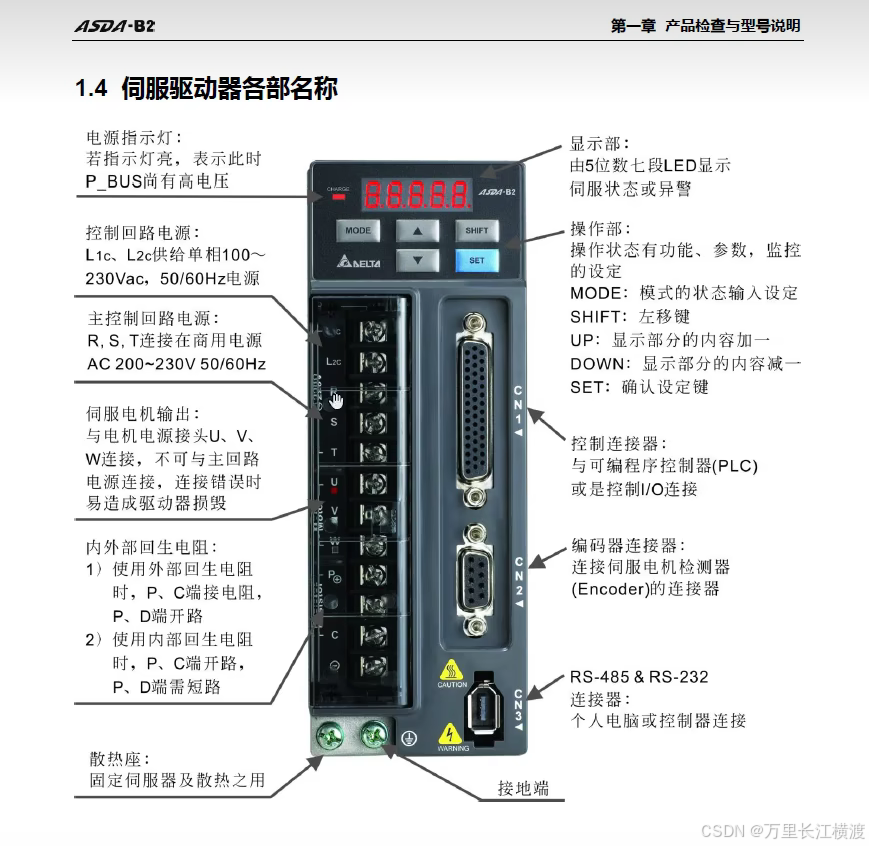

1、台达B2伺服实物
在这里插入图片描述

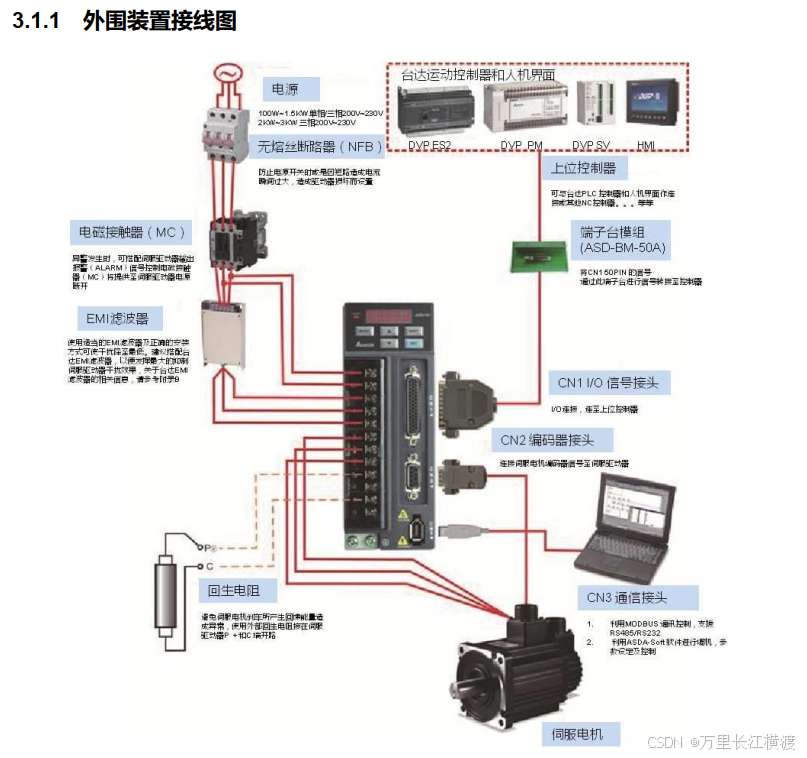

2、电源编码器的外部接线

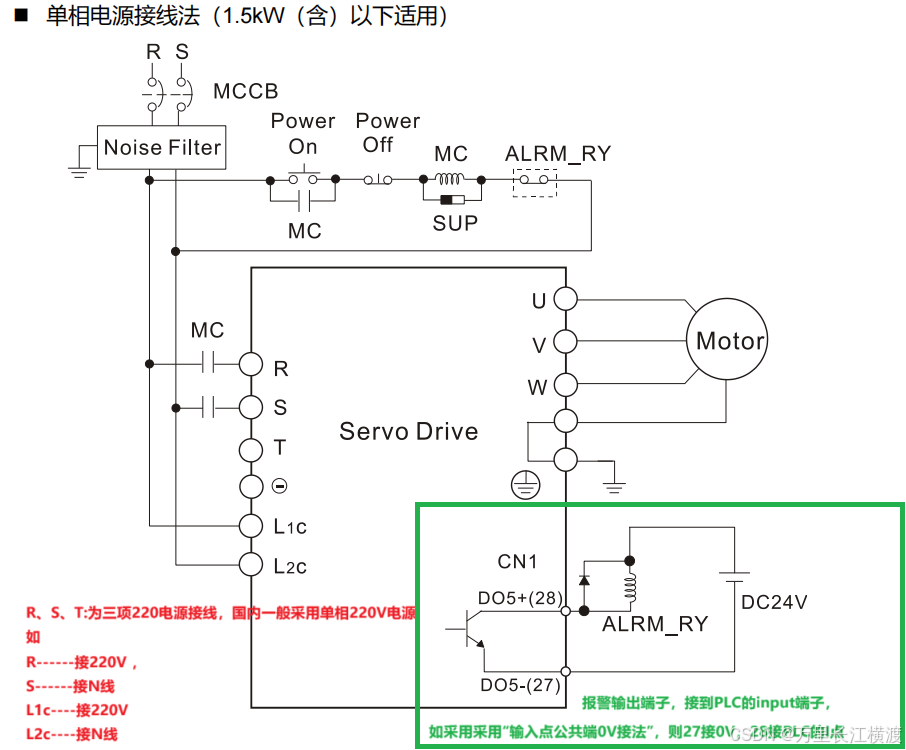

3、单相220V的接线示意图，报警接线示意图

4、脉冲、方向、报警、电源的接法

脉冲和反向端子分为高电平和低电平，39与43是高电平的一组，37与41是低电平的一组，需要与PLC输出端的电平接线保持一致。
如遵循西门子的”输出公共端24V+接法“，则需要39和43高电平段子。
35号端子与其构成回路。如39和43接高电平，则35号端子接0V；如37和41端子接低电平，则35号端子接24V
27号和28号端子是伺服报警输出给PLC的input端，要与PLC输入侧的高低电平相对应。

5、参数设置
