基于Lumerical Mode的典型波导腔面本征模式的光场图计算

在波导中往往要从本征模式分析确定波导腔内内能够传输的模式。本教程以常规波导为例，用Lumerical Mode Solution模块计算寻解特定中心波长下的本征模式。

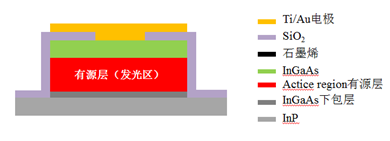

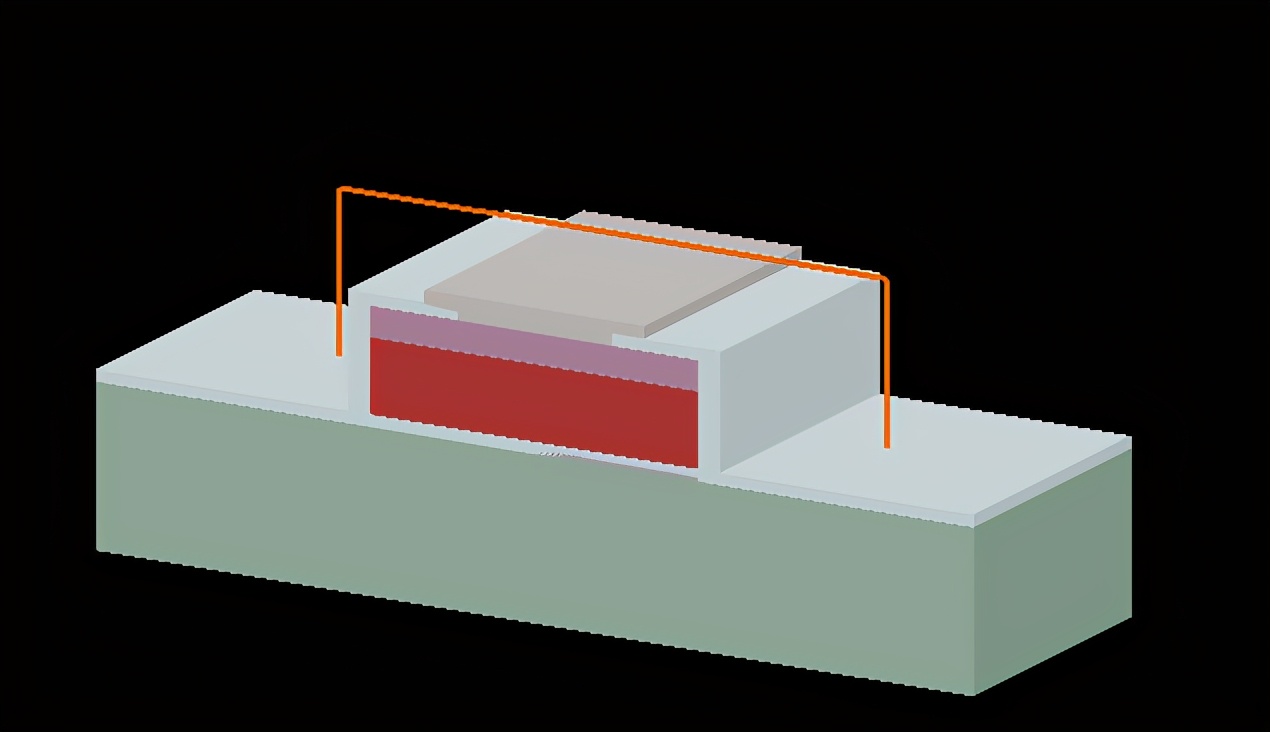

常规F-P波导结构腔面



1. 定义材料

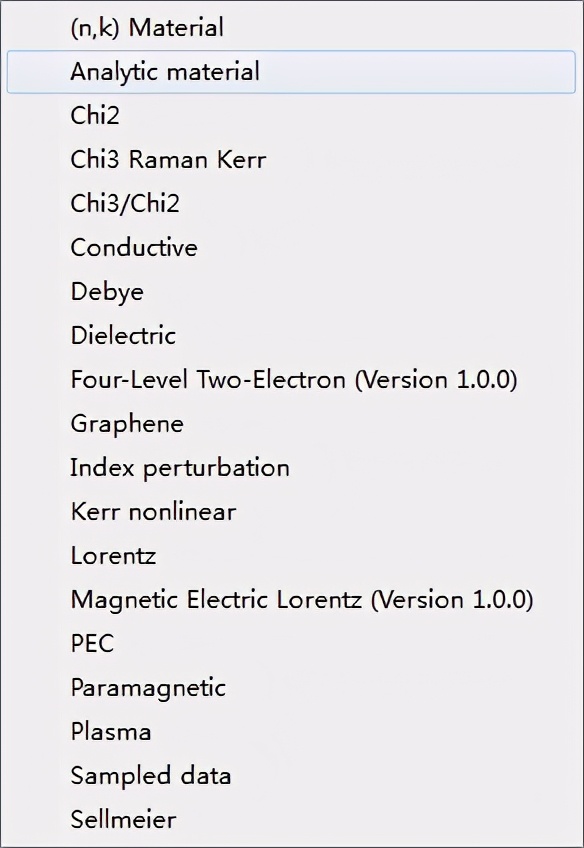

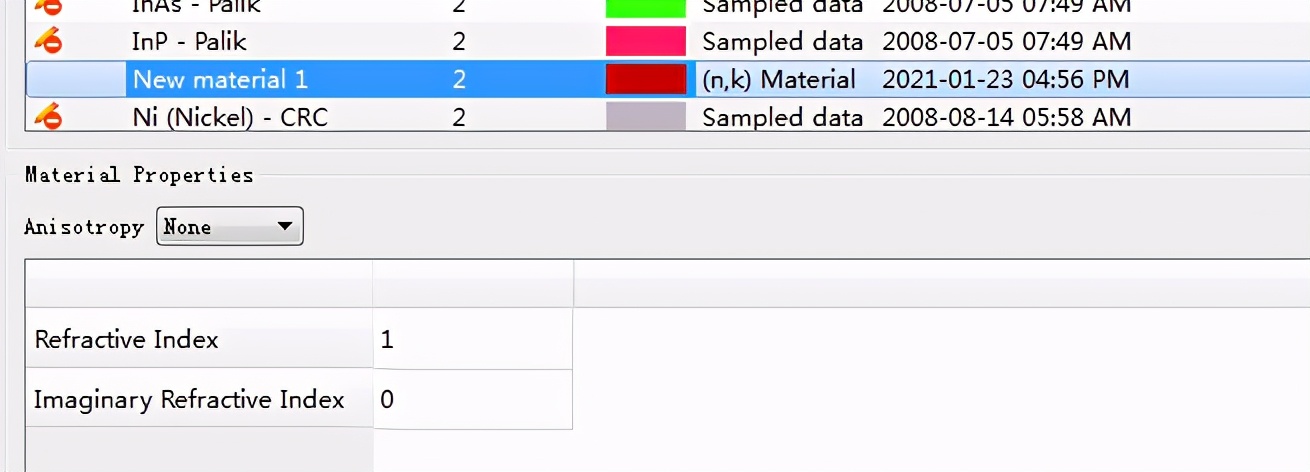

打开Mode软件，点击Materials控件，在材料库中定义目标材料。点击“add”添加新材料，选择第一行“（n，k）material”。该材料由折射率实部和虚部定义。

定义材料的名称，颜色，网格次序等属性：

1. 构建波导实体

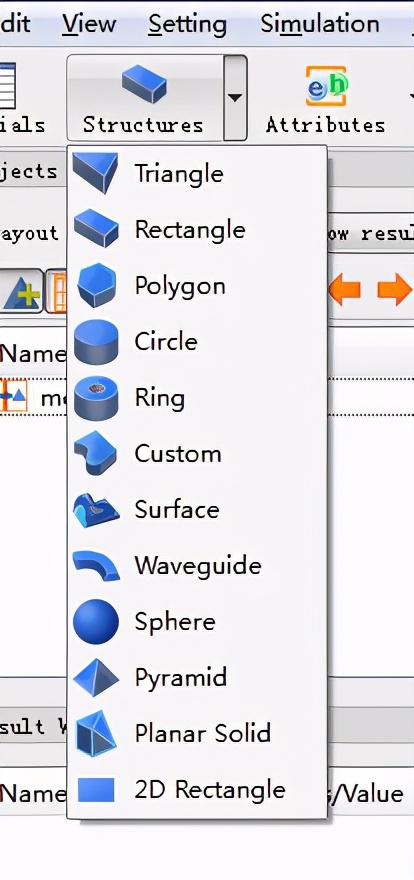

点击Structure控件选择对应特征的几何体，这里主要是长方体Rectangle。

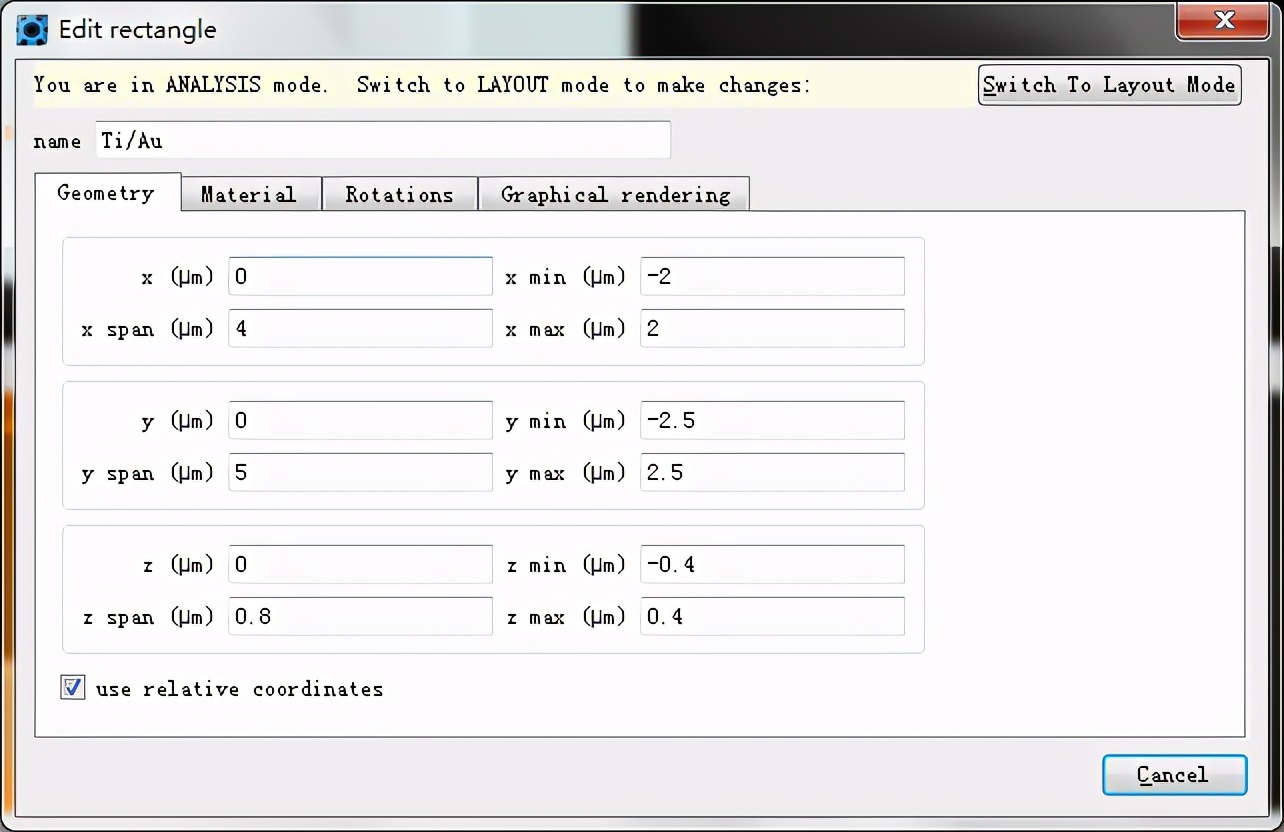

根据目标模型给几何体设定尺寸参数：

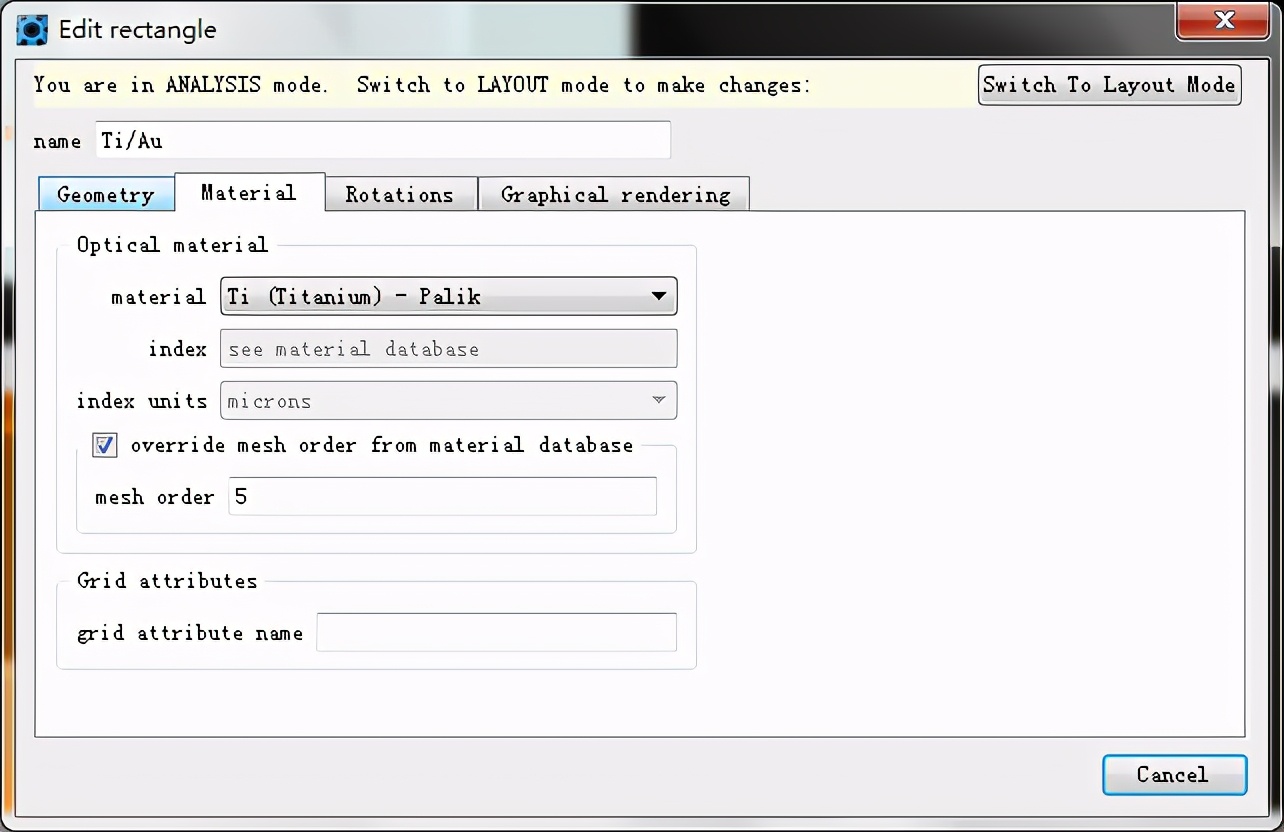

赋予几何体材料属性，点击对话框中的material页，下拉材料库选择目标材料，注意自己刚开始定义的材料名称。

由于波导在y方向可以认为无限长，因此仿真计算区域只需建立二维本征求解器即可。模型建立完整之后可以进行Run运算求解本征模式，包括TE模式，TM模式以及混合模式等。

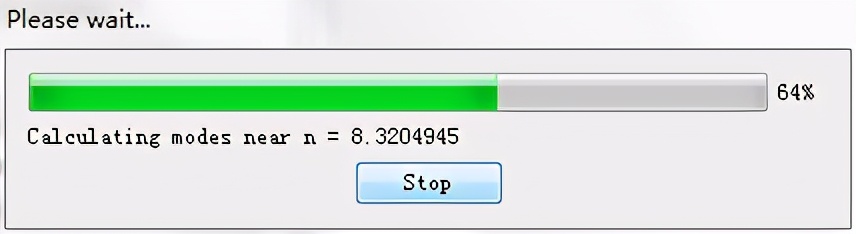

1. Run运行求解器

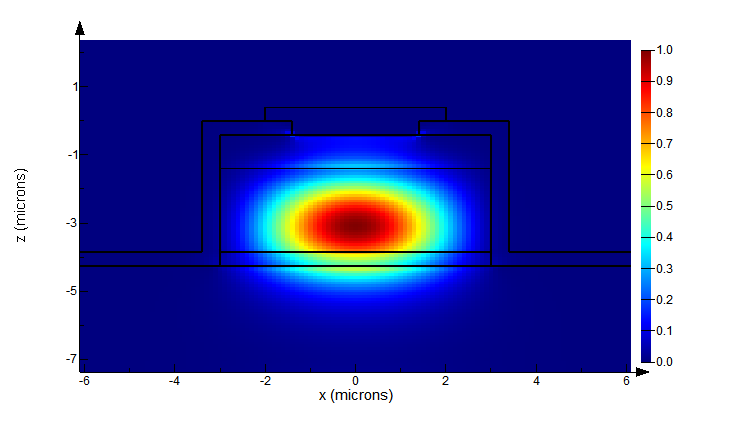

1. 等待求解完成后，分析模拟结果

***注意Mode list表单中给出的信息，有几行就代表求解到的模式数。TE polarization fraction是指TE模式纯粹度。若该值为100，则表示纯TE模式，若该值为0，则表示TM模式。

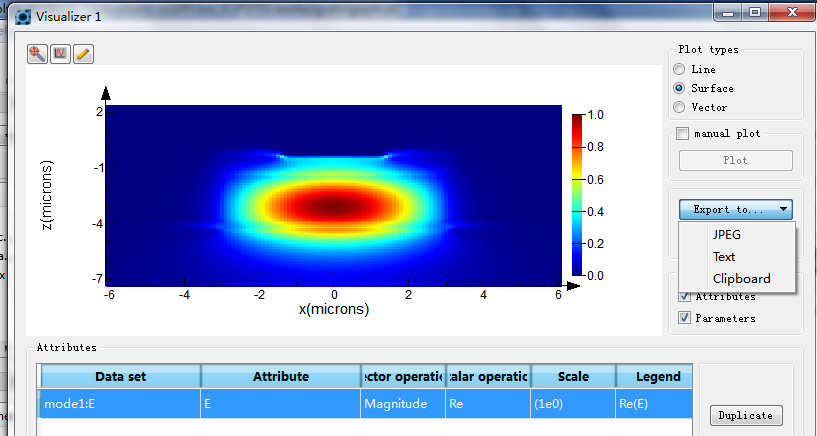

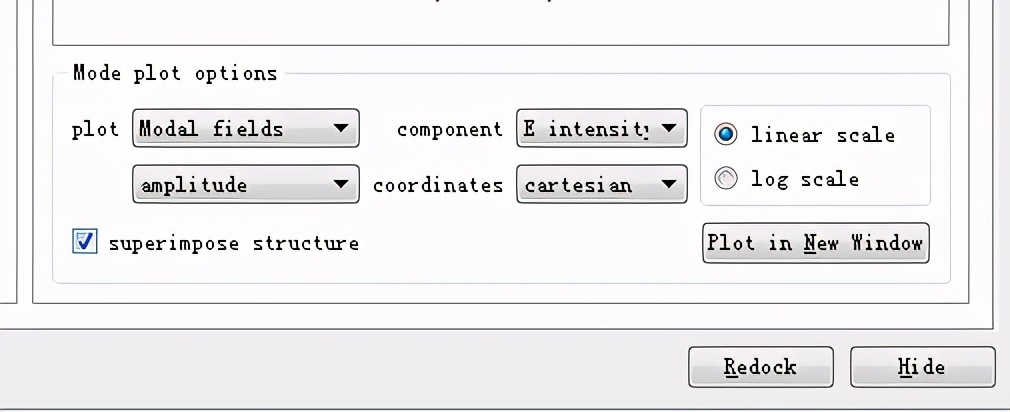

在结果页中的Mode Plot options中可以选择想要查看的分量结果。

1. 结果输出

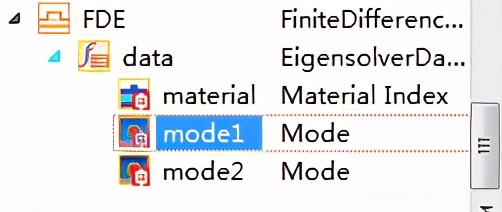

当求解完成后，关闭光场图结果页。展开FDE模块树可以右击已算出的模式数据包，

选择想要输出的结果，比如电场图E、磁场图H、能量场P以及远场图farfield等

**输出格式可以是图片或者记事本文档，建议输出后者以便加工作图

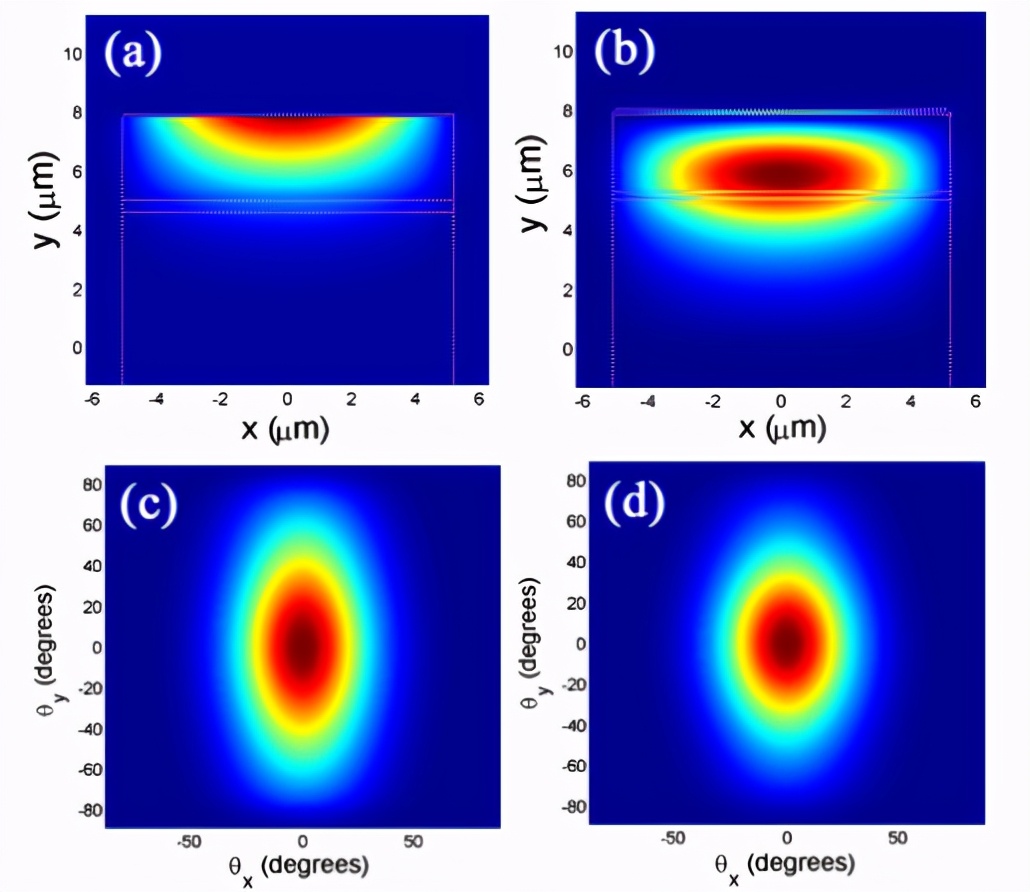

总结，该方法已经被成熟运用于相关论文本征模式光场的作图与分析：
