官网链接：https://optics.ansys.com/hc/en-us/articles/360042800353-Y-branch

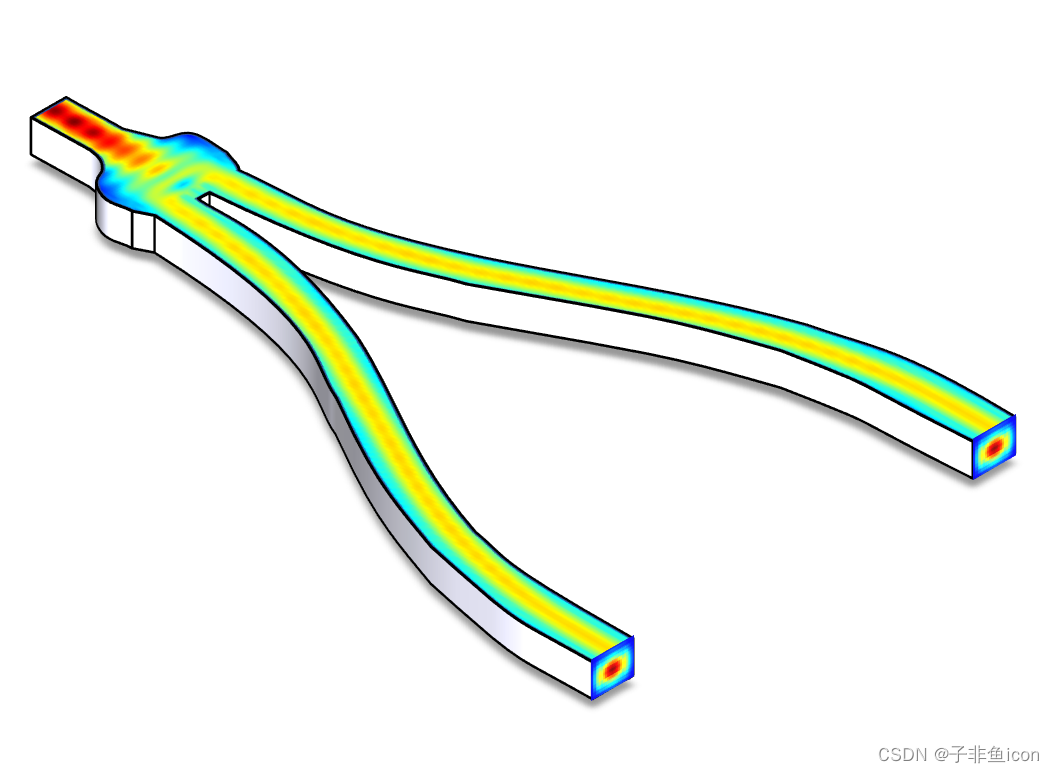

使用 FDTD 计算 Y 分支的插入损耗、传输和 S 参数。 S 参数用于创建 INTERCONNECT 紧凑模型。

在这里插入图片描述
一、概述

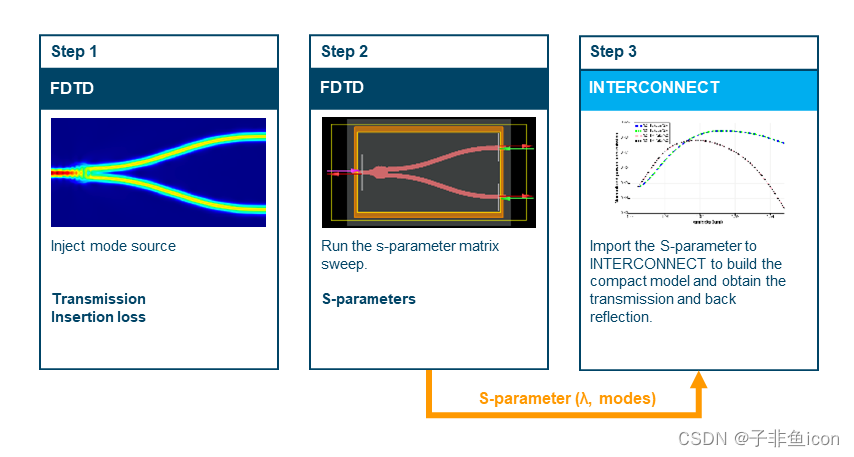

了解模拟工作流程和关键结果

在这里插入图片描述
y 分支以一系列 FDTD 模拟为特征。每次仿真都会测量到输出端口的功率传输、插入损耗和 S 参数。通常需要三个模拟；一个用于设备的每个端口。模拟的数量也随着测量中模式的数量而增加。 S 参数用于在 INTERCONNECT 中构建紧凑模型。

第 1 步：初始模拟
确保正确设置模拟并探索结果。

第 2 步：S 参数扫描
提取设备 S 参数，以在 INTERCONNECT 中创建紧凑模型。

第 3 步：紧凑型模型
导入 S 参数以在 INTERCONNECT 中创建紧凑模型

有关优化 Y 分支几何的信息，请参阅 Y 分支粒子群优化 (PSO) 示例。

二、运行和结果
运行模型的说明和关键结果的讨论

第 1 步：测量 Y 分支的性能
1.在 FDTD 中打开 y_branch.fsp 文件并单击运行按钮。
2.可以通过右键单击监视器并可视化感兴趣的量来手动探索结果。

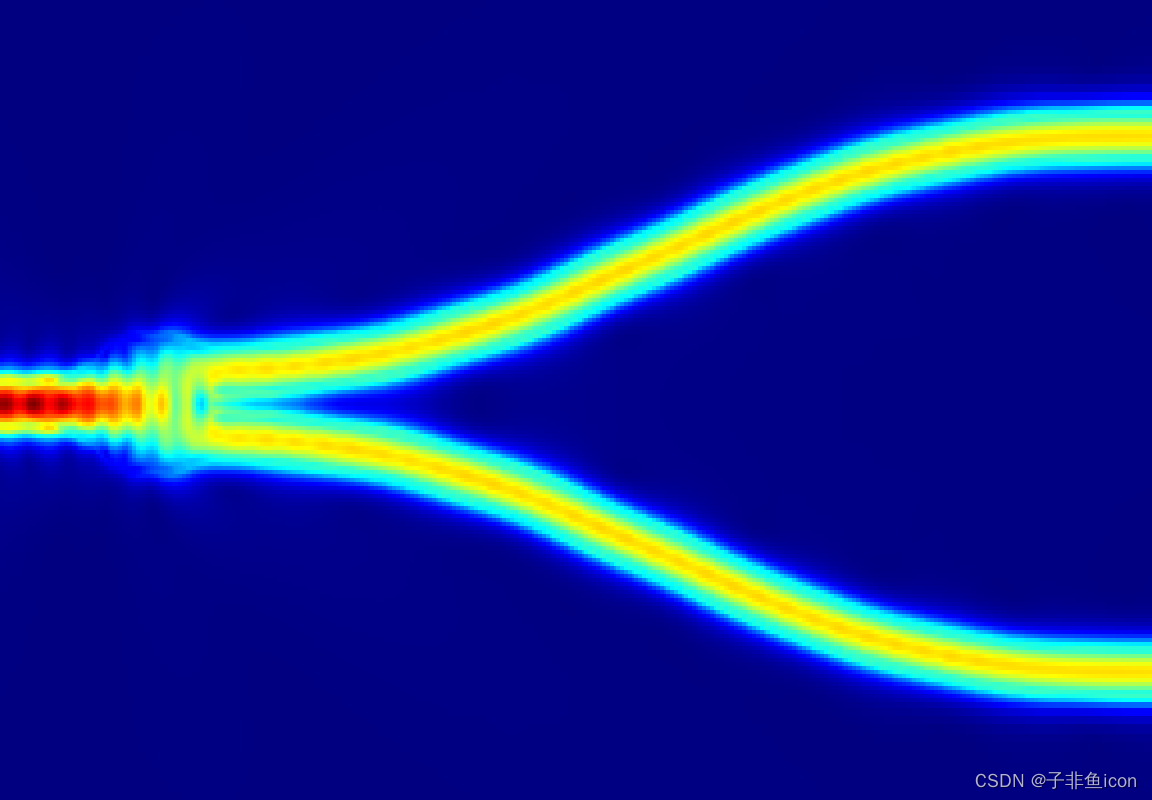

场分布
频域场剖面监视器 (field_monitor) 显示设备中的稳态场剖面。输入端口周围的场纹波是由于前向和后向传播场之间的干涉造成的。

在这里插入图片描述
第 2 步：S 参数矩阵扫描
1.运行文件中的 s 参数扫描，以获取每个感兴趣的端口和模式的设备的 S 参数。
2.通过右键单击扫描并可视化感兴趣的量，可以手动探索 S 参数扫描结果。

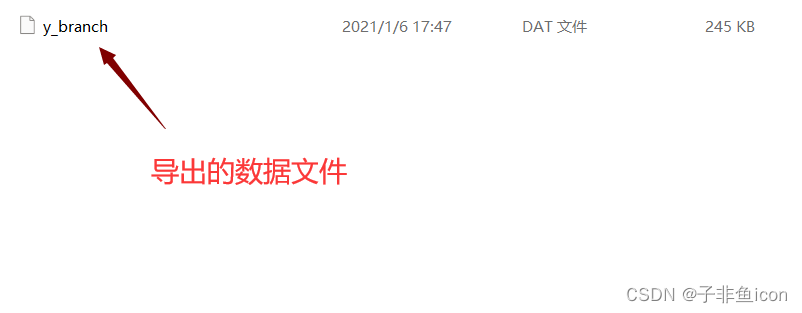

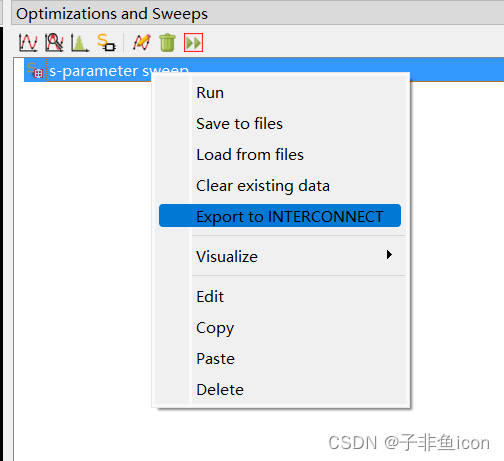

3.通过右键单击扫描并选择“Export to INTERCONNECT”选项将 S 参数导出到文件。
4.或者，如果相位和群延迟很关键，请使用 add_group_delay_FDTD_Spar.lsf 脚本文件在步骤 4 中生成的 S 参数文件中添加群延迟规范。
5.运行脚本 y_branch_plot.lsf 以生成功率传输和插入损耗图。

S参数

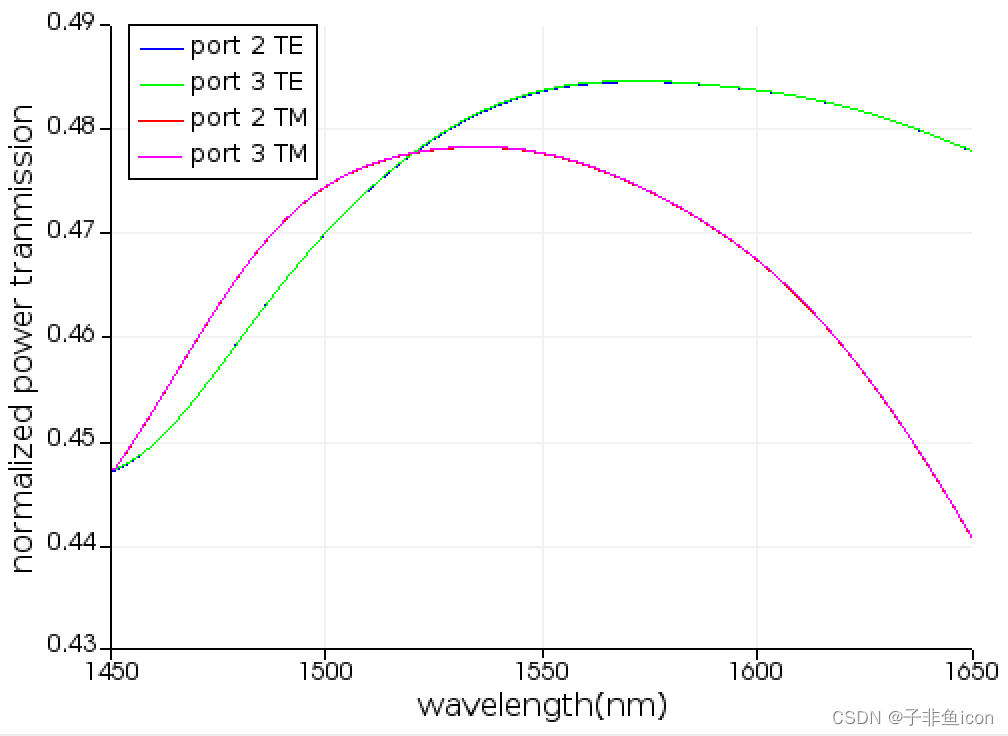

S 参数是复振幅反射和透射系数，用于表征器件的输入/输出行为。有关详细信息，请参阅附录。下图绘制了在 TE 和 TM 模式下从端口 1 到端口 2 和端口 3 的归一化功率传输（s 参数的abs^2）。该图表明 Y 分支分光比约为 50-50 (S21 = S31)，对波长不是很敏感。

在这里插入图片描述
插入损耗

Y 分支的分离插入损耗测量从输入端口（端口 1）到每个输出端口（端口 2 和端口 3）插入 Y 分支的信号功率损耗。插入损耗通常以 dB 为单位。对于 Y 分支的优化结点，我们看到在宽工作带宽下插入损耗非常小，如下图所示
在这里插入图片描述

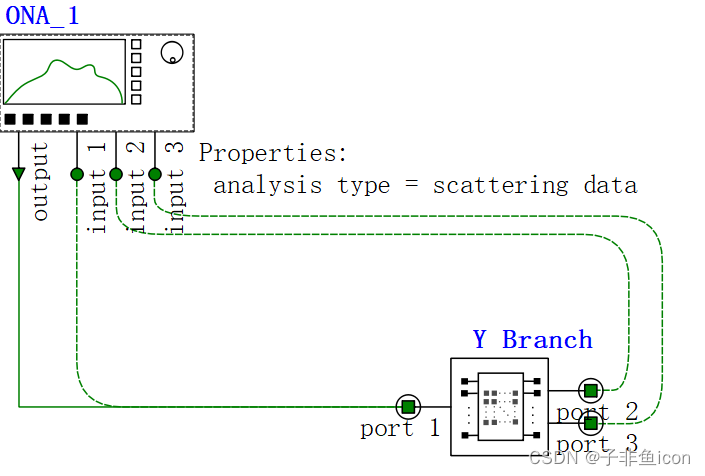

第 3 步：INTERCONNECT 紧凑型模型
1.在 INTERCONNECT 中打开 y_branch.icp 文件。

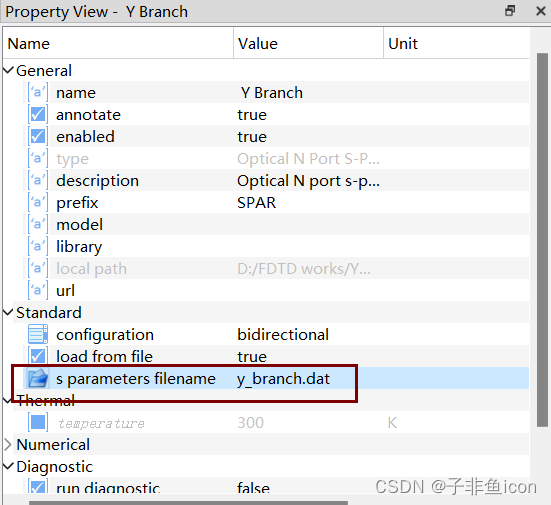

2.将步骤 1 中生成的 S 参数文件导入到 Optical N Port S 参数元素（Y 分支）。
3.更改 ONA“正交标识符 orthogonal identifier”以激发 TE 或 TM 模式信号。

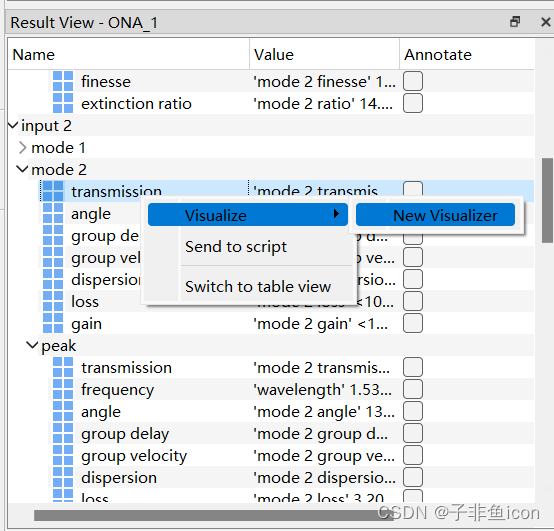

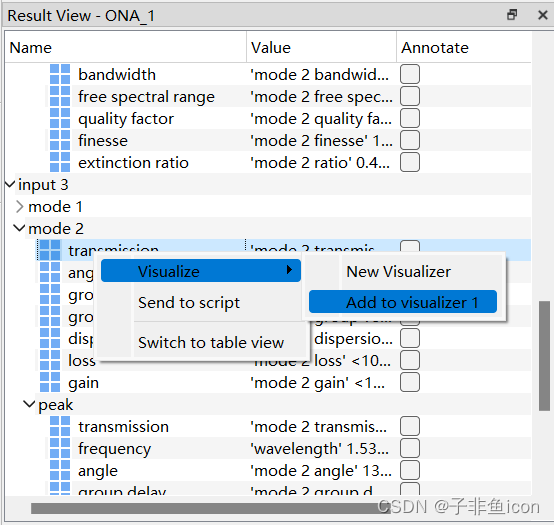

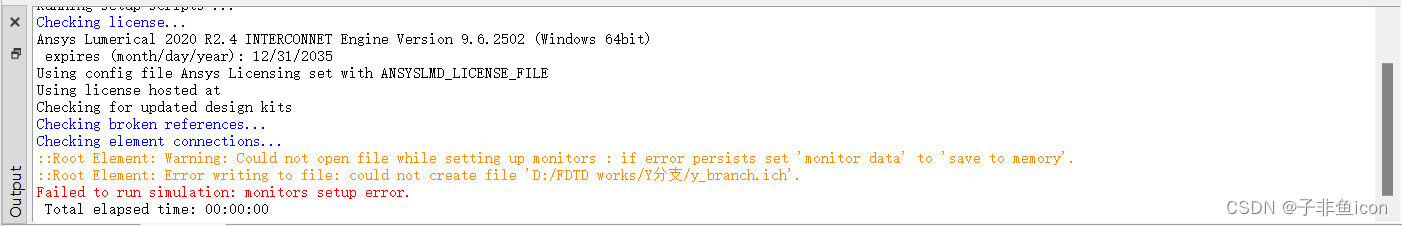

4.运行模拟并可以在分析器的结果视图窗口中手动探索结果，方法是
右键单击结果条目并选择“orthogonal identifier”或“orthogonal identifier.”
双击结果条目

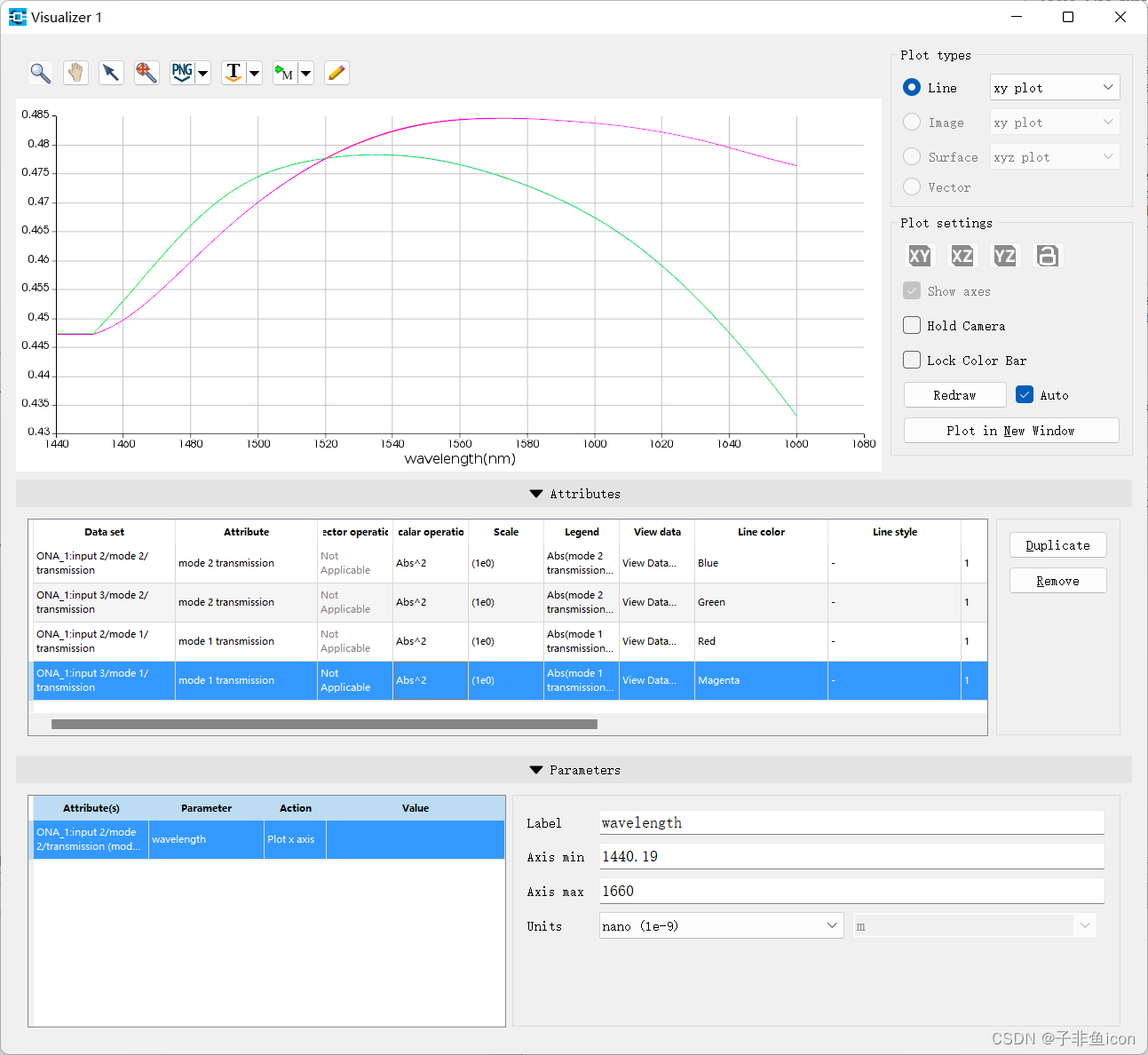

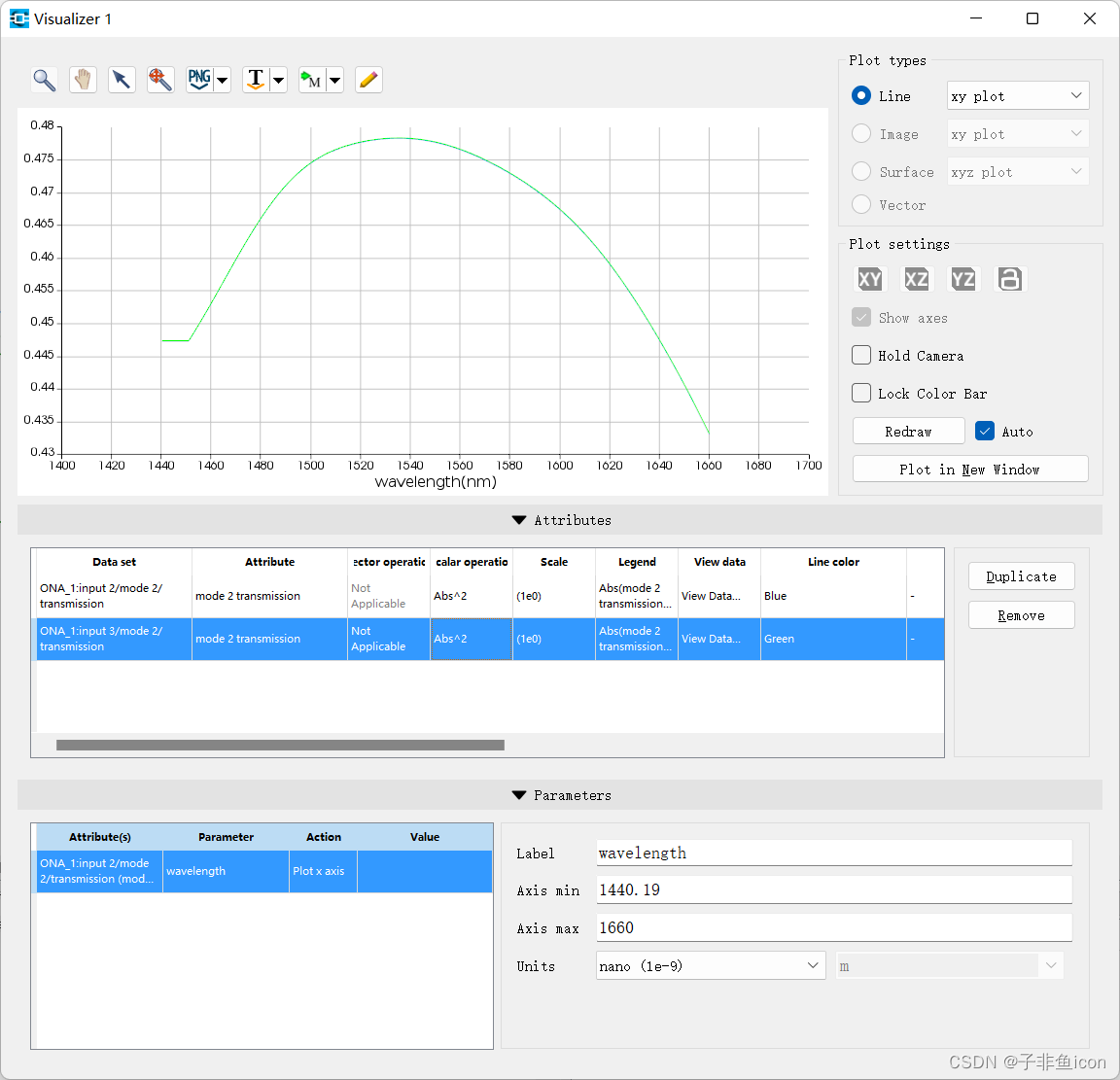

功率传输

正如预期的那样，在 INTERCONNECT 中测量的功率传输与在 FDTD 中测量的 s 参数功率传输相同。

在这里插入图片描述
三、重要的模型设置
此模型中使用的重要对象和设置的描述

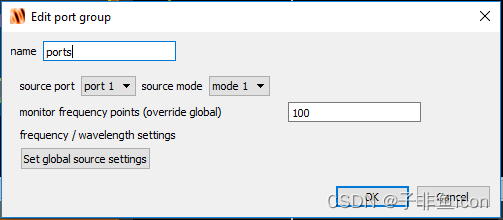

端口对象
端口充当模式源、场监视器和模式扩展监视器的组合。确保端口对象跨度足够大以包含感兴趣的模式非常重要。端口对象的紫色箭头表示将光注入模拟的活动端口。源注入轴和方向可以在单个端口对象的“Modal Properties”选项卡中设置。选择模场时，使用“fundamental TE”或“fundamental TM”选项来选择适当的模式。可视化模式数据以确认找到正确的模式。

在这里插入图片描述

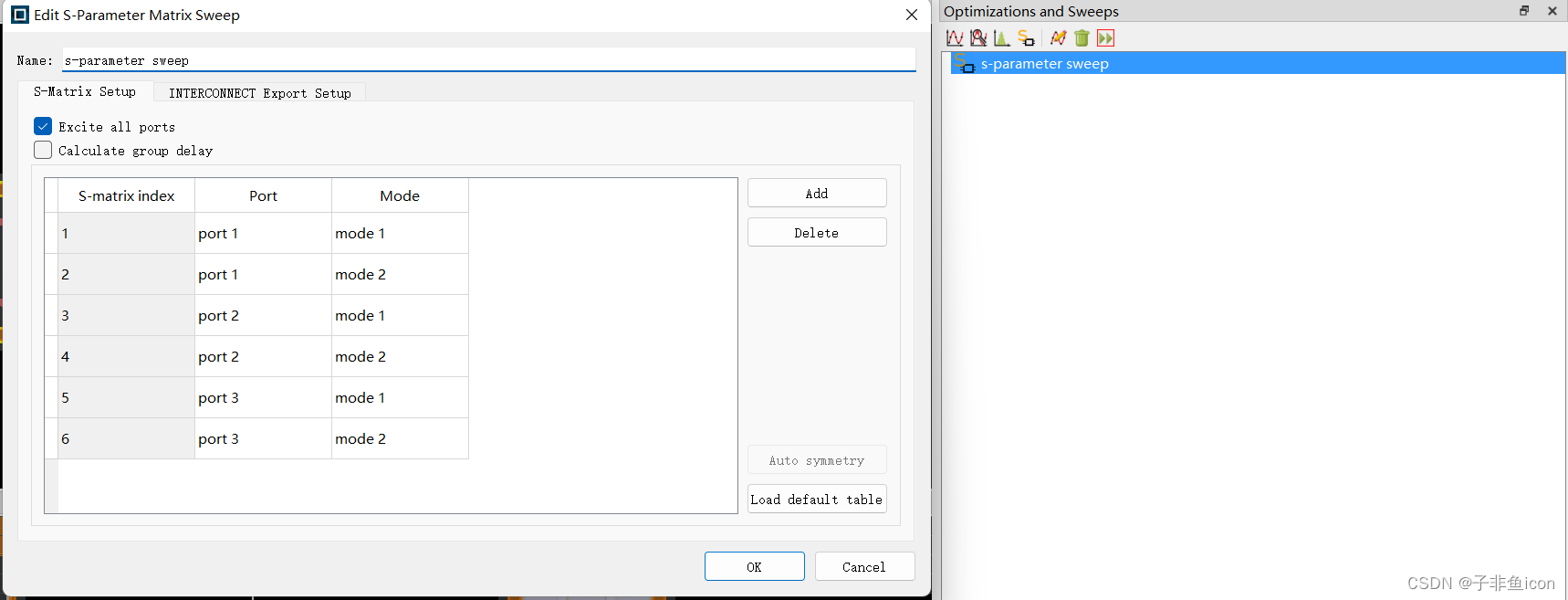

S参数矩阵扫描

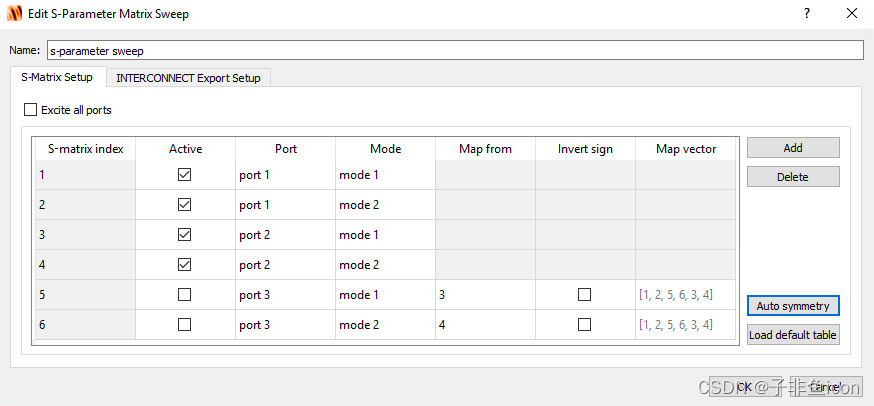

默认情况下，S 参数矩阵扫描包括所有端口的所有选定模式。对于对称结构，用户可以选择不激发所有端口并映射来自其他端口的一些结果。这可以通过取消选中“Excite all ports”选项并选择“Active”端口然后从活动端口映射非活动端口或使用“Active”按钮进行自动映射来完成。
在这里插入图片描述
S 参数导出：模式 ID 和位置

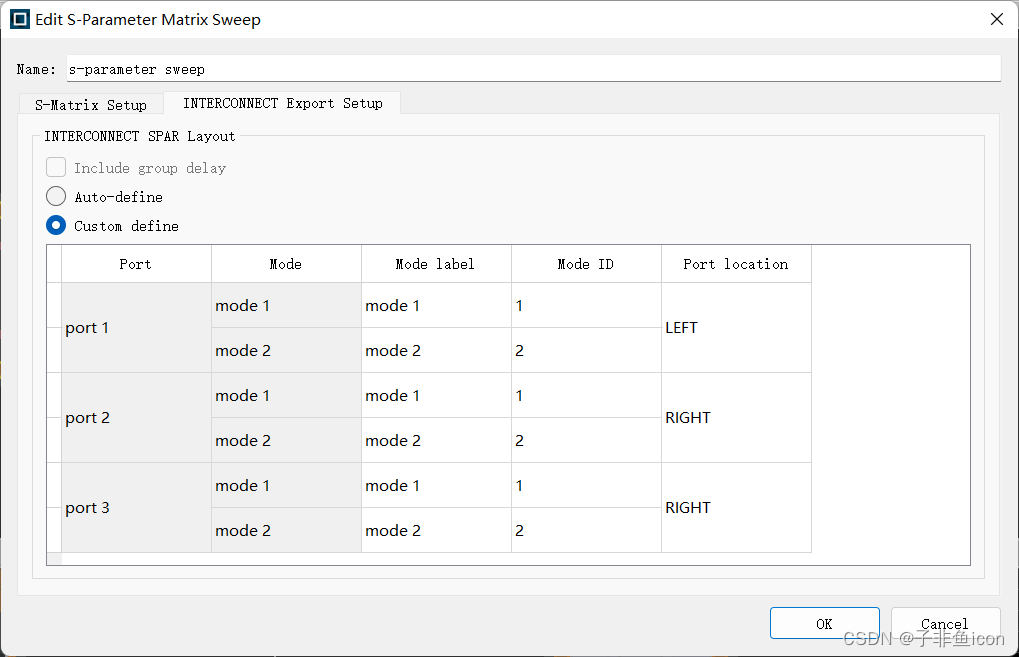

使用“INTERCONNECT Export Setup”的“Custom define”选项来定义导出数据的模式 ID 和端口位置属性。

文件导出会自动为每个模式分配一个“Mode ID。通常需要手动设置“模式 ID”，以便它们与 INTERCONNECT 使用的“orthogonal identifier”约定一致（见下一点）。例如，INTERCONNECT 中的基本 TE 模式始终是“正交标识符 = 1”。

根据设备的几何形状设置“Port location”字段，以便 INTERCONNECT 中的端口终端显示在元件的正确一侧。

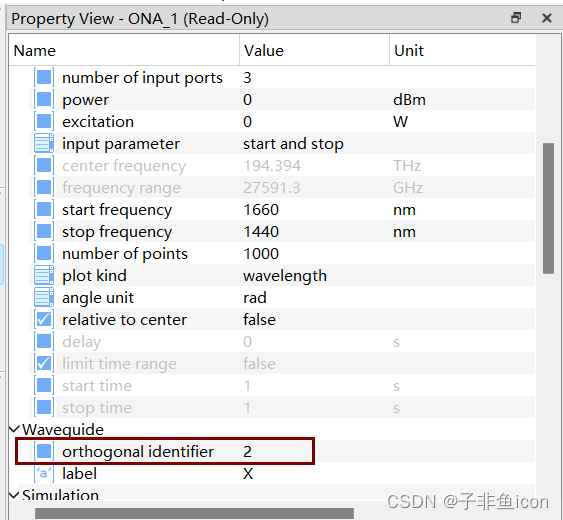

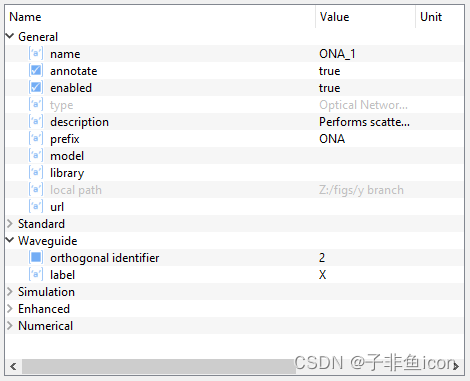

光网络分析仪 (ONA) 激发模式
INTERCONNECT 中的 ONA 一次只能激发一种偏振光，它可以测量所有偏振/模式组合作为结果。激励模式的设置是“波导Waveguide”部分中的“正交标识符orthogonal identifier”属性。 “正交标识符”=1表示TE0模式，“正交标识符”=2表示TM0模式，以此类推。

在这里插入图片描述
四、使用您的参数更新模型
根据您的设备参数更新模型的说明

1.设置感兴趣的源波长范围。
2.更换或更新 Y 分支结构以匹配您的设备。对象几何可以使用原始元素定义，也可以从文件中导入。
3.在端口对象中选择感兴趣的模式。
4.更新端口位置和大小。端口应集中在每个波导上。跨度应该足够大以覆盖感兴趣模式的整个范围。

五、让模型更进一步
为想要进一步定制模型的用户提供的信息和提示

优化Y分支
Y 支路的优化对于低损耗和波长不敏感的结结构至关重要。请参阅 Y 分支 PSO 示例。

六、个人学习

6.1 建立结构

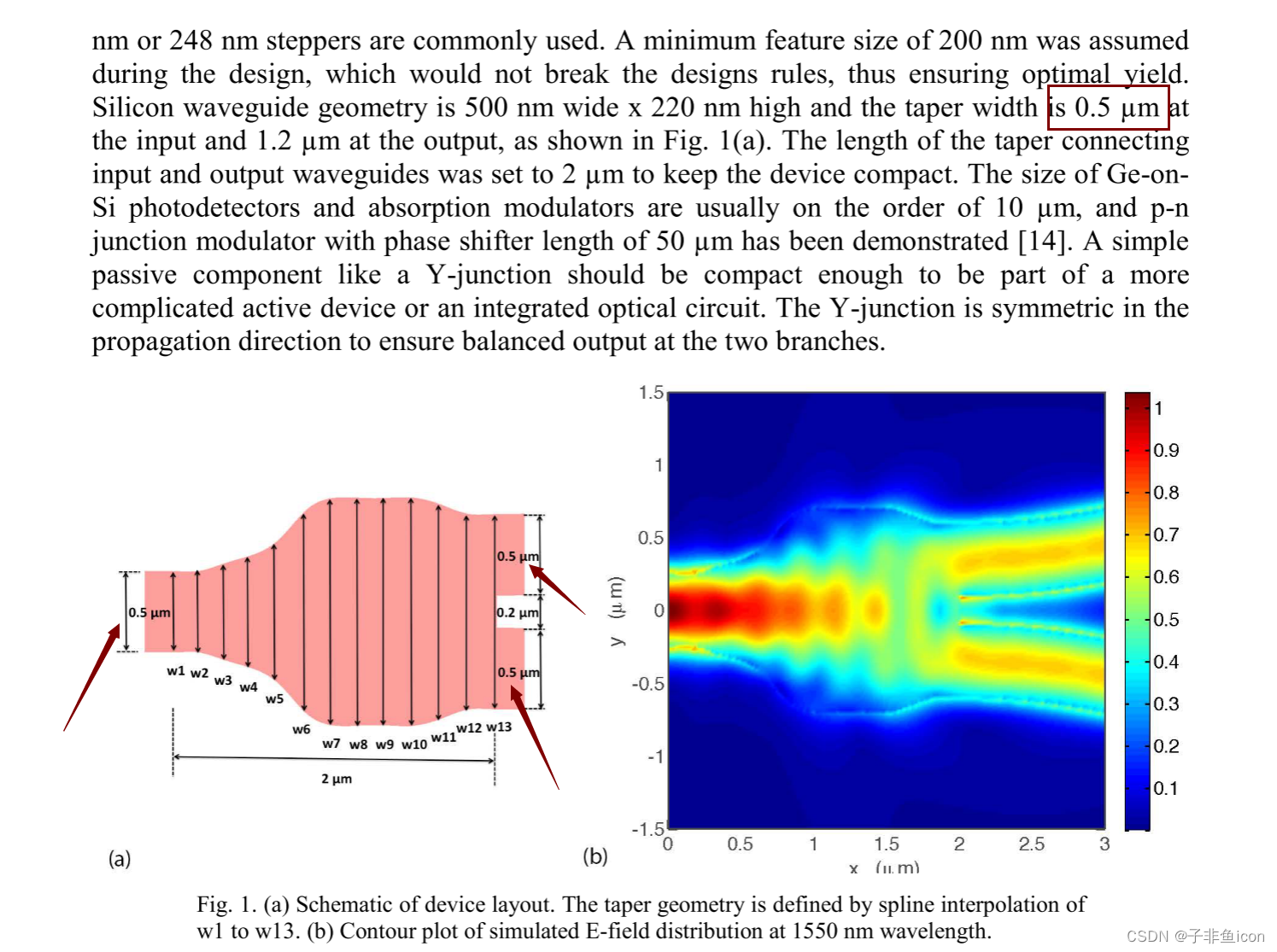

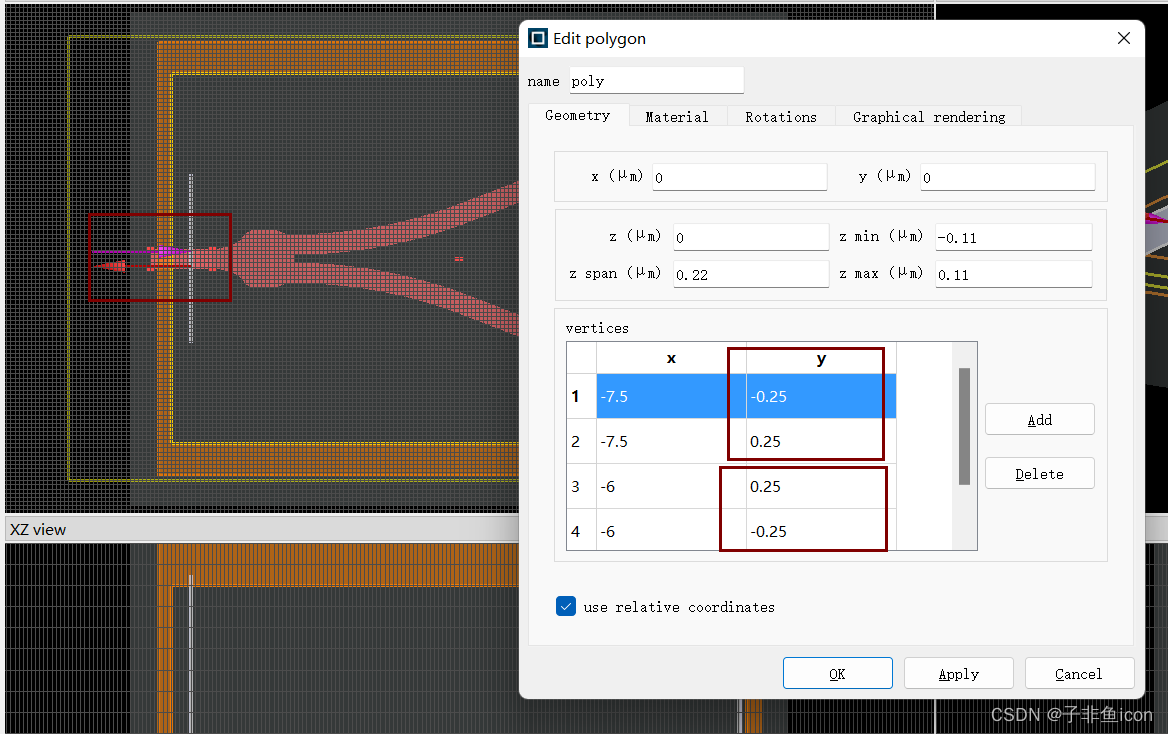

通过查阅参考论文，其输入输出波导都是0.5μm。
在这里插入图片描述

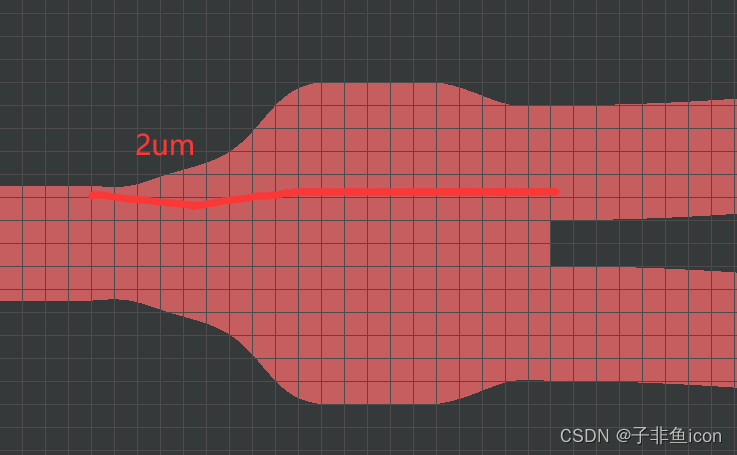

检验结构设置，确实为0.5μm。

经测量，其锥度部分也为2μm

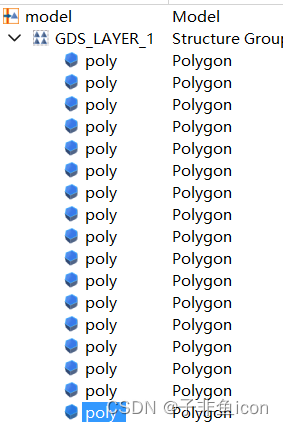

它这里的整个y分支应该是从GDS版图文件导入的。

6.2 结果分析

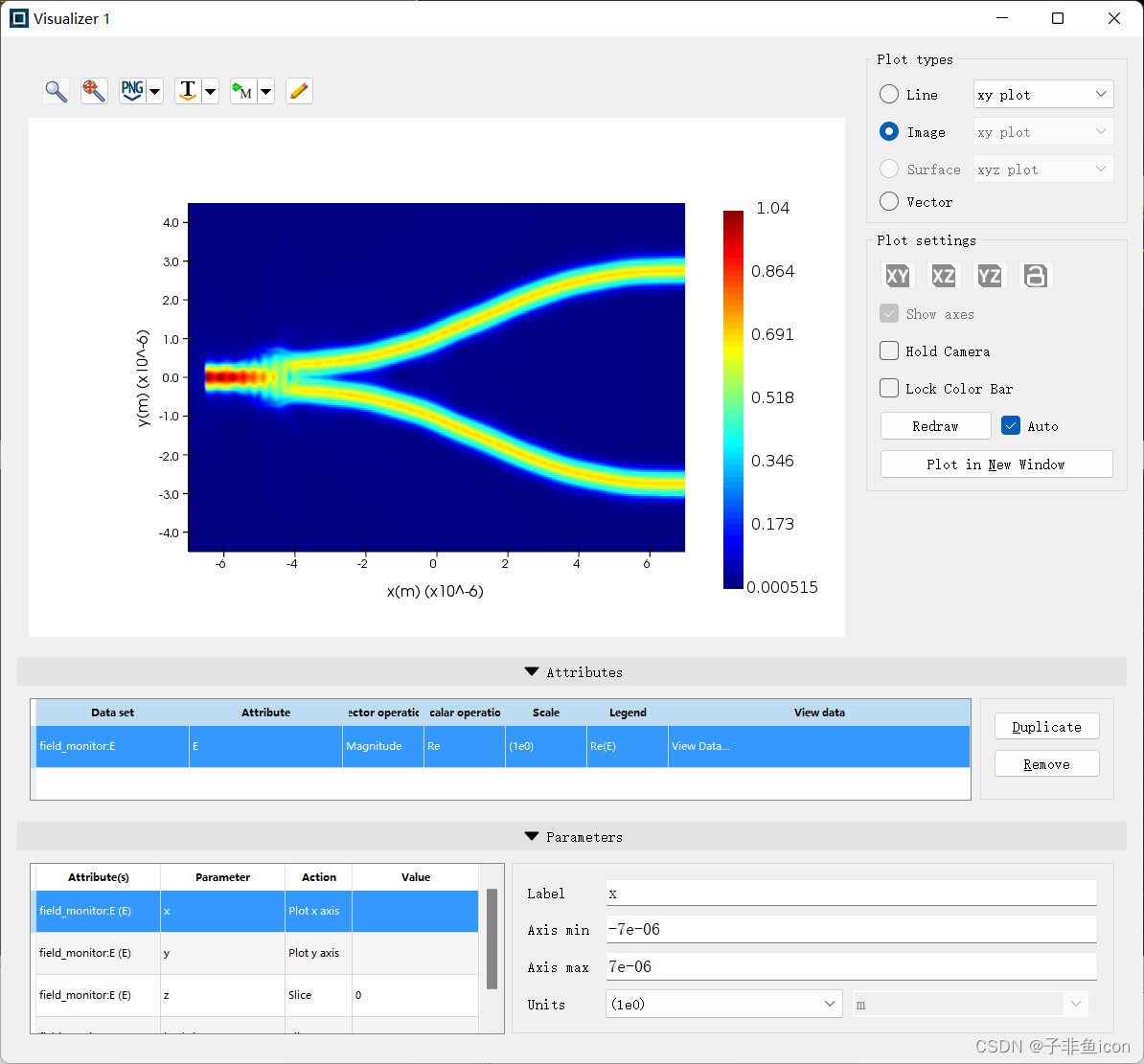

场监视器结果

在这里插入图片描述
S参数扫描

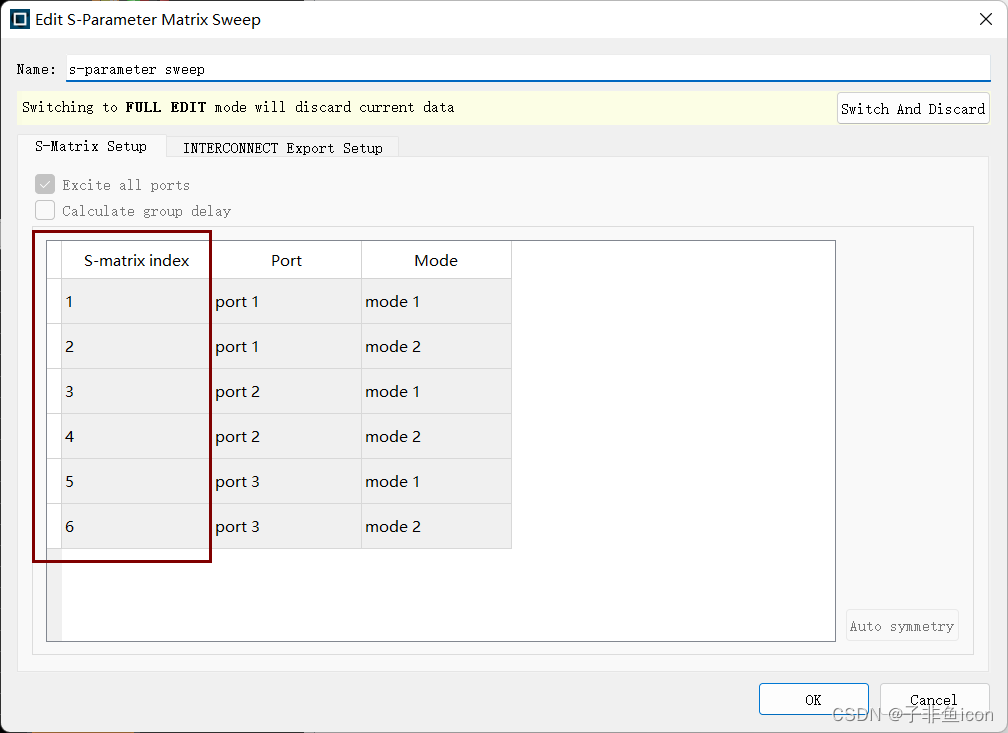

在这里插入图片描述

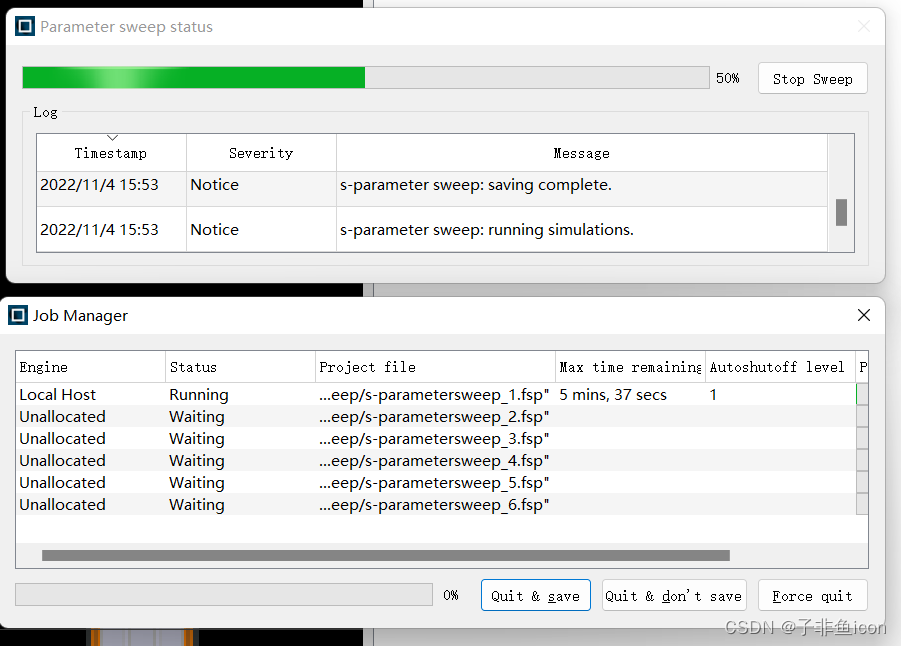

先运行。因为有6项，所以总共运行6次。

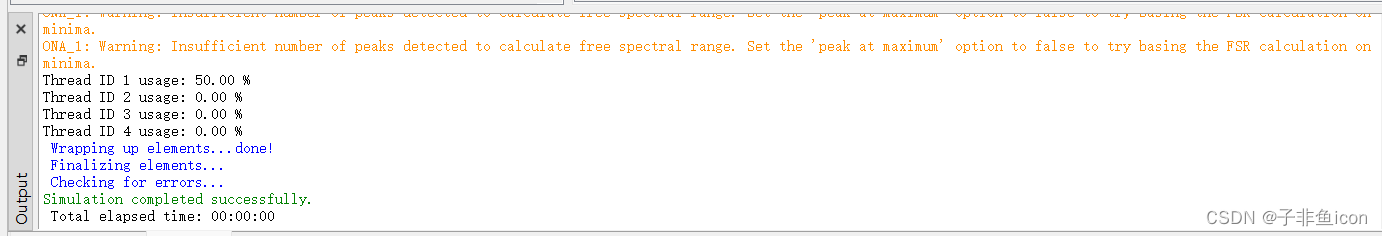

运行完，有这些结果

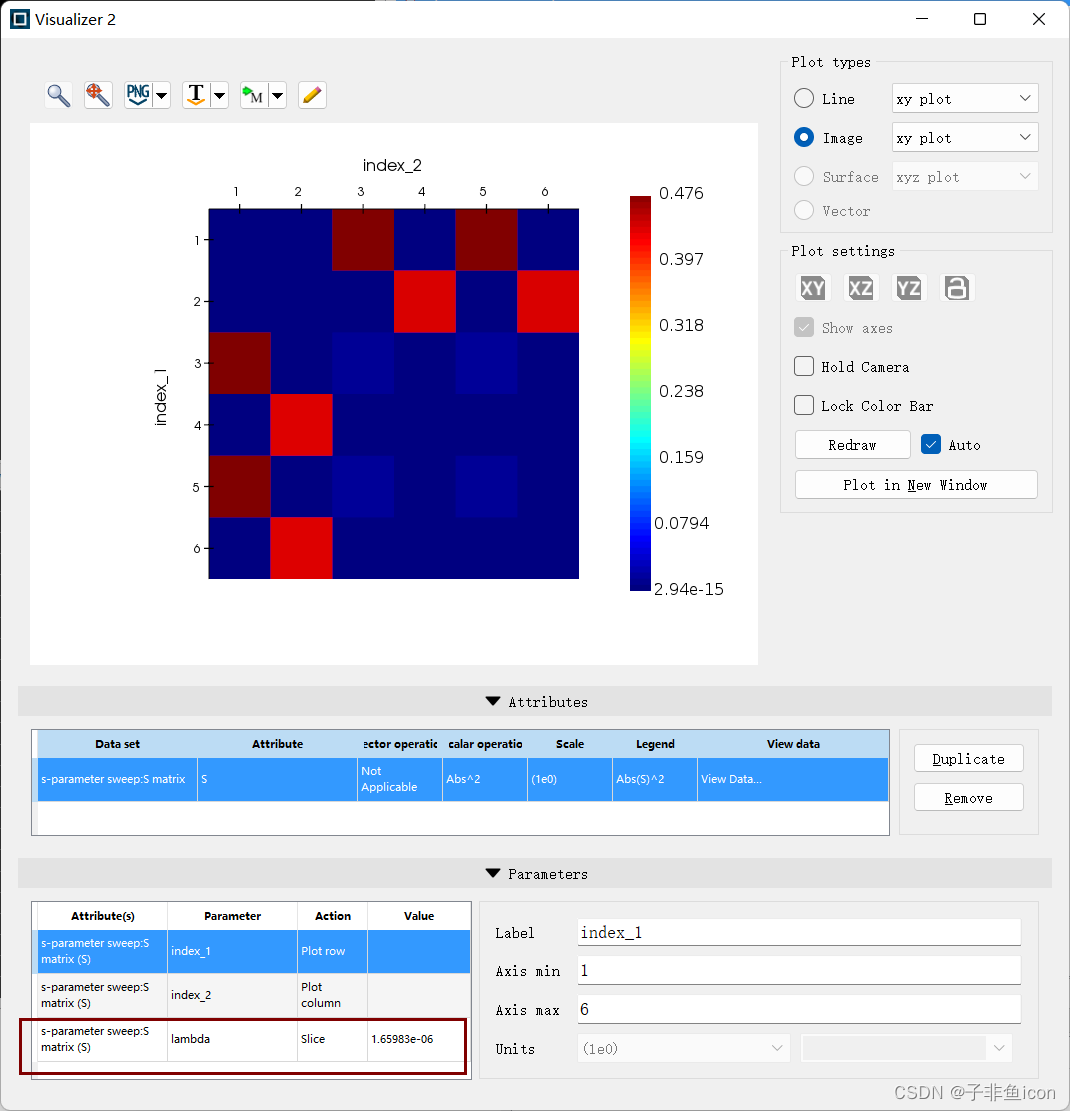

看一看S matirx
在这里插入图片描述
它是选了某一波长下，然后根据6种状态分别入射出射，算得的功率传输。这里在所有波长下，有较大值的就是S31, S51, S42, S62, 以及对称的S13等（与传输方向有关）。

S31应该指的是从端口1到端口2，TE模式的传输。
S51应该指的是从端口1到端口3，TE模式的传输。
S42应该指的是从端口1到端口2，TM模式的传输。
S62应该指的是从端口1到端口3，TM模式的传输。
在这里插入图片描述
然后我们删除其他S parameters的结果，只看这四个，如下图所示。

S31=S51, S42=S62, 由此可见，该功分器是1：1分配的。

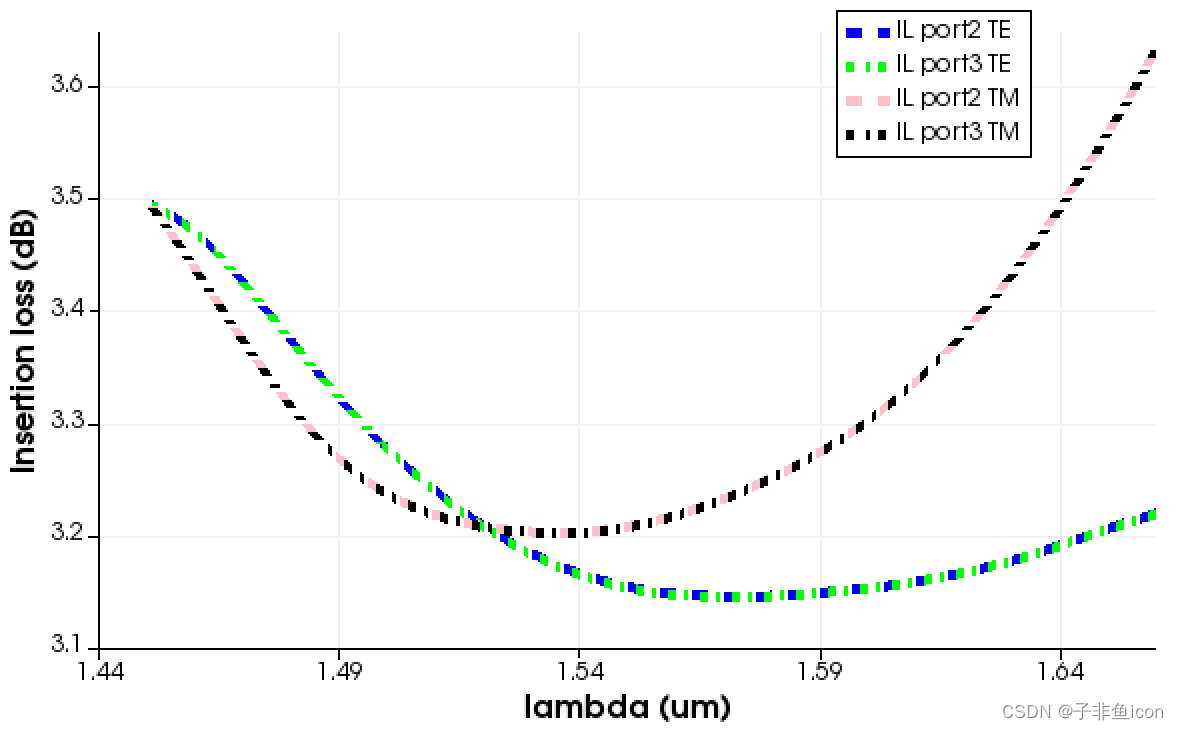

画图代码

S = getsweepresult("s-parameter sweep", "S parameters");
S21_TE = pinch(abs(S.S31)^2); # 其实就是改个名字
S31_TE = pinch(abs(S.S51)^2);
S21_TM = pinch(abs(S.S42)^2);
S31_TM = pinch(abs(S.S62)^2);
lambda = S.lambda;

Pin = ones(100, 1);

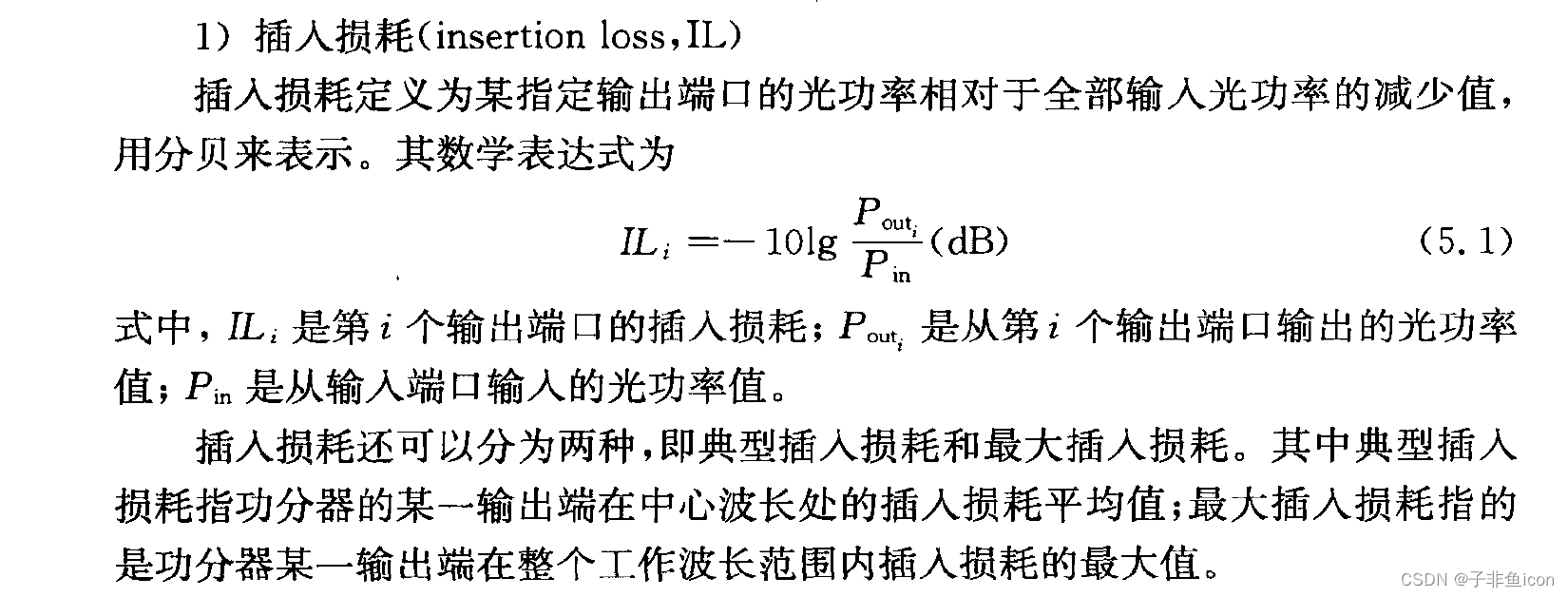

IL1_TE = 10*log10(Pin/S21_TE);  # 这里是计算插入损耗
IL2_TE = 10*log10(Pin/S31_TE);
IL1_TM = 10*log10(Pin/S21_TM);
IL2_TM = 10*log10(Pin/S31_TM);

plot(lambda*1e6, IL1_TE, "lambda (um)", "Insertion loss (dB)", "","linewidth = 5, pen = --");
holdon;
plot(lambda*1e6, IL2_TE, "lambda (um)", "Insertion loss (dB)", "","linewidth = 5, pen = -.");
plot(lambda*1e6, IL1_TM, "lambda (um)", "Insertion loss (dB)", "","linewidth = 5, pen = --, color = pink");
plot(lambda*1e6, IL2_TM, "lambda (um)", "Insertion loss (dB)", "","linewidth = 5, pen = -., color = black");
holdoff;
legend("IL port2 TE", "IL port3 TE", "IL port2 TM", "IL port3 TM");

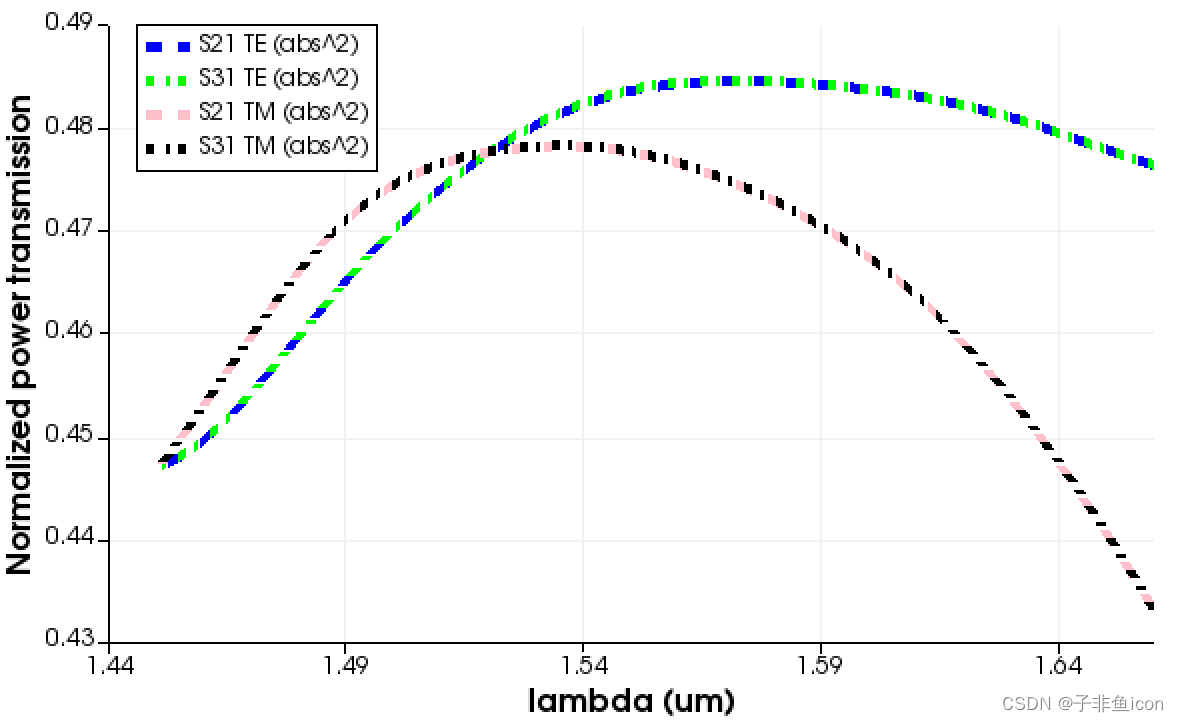

plot(lambda*1e6, S21_TE, "lambda (um)", "Normalized power transmission", "","linewidth = 5, pen = --");
holdon;
plot(lambda*1e6, S31_TE, "lambda (um)", "Normalized power transmission", "","linewidth = 5, pen = -.");
plot(lambda*1e6, S21_TM, "lambda (um)", "Normalized power transmission", "","linewidth = 5, pen = --, color = pink");
plot(lambda*1e6, S31_TM, "lambda (um)", "Normalized power transmission", "","linewidth = 5, pen = -., color = black");
holdoff;
legend("S21 TE (abs^2)", "S31 TE (abs^2)", "S21 TM (abs^2)", "S31 TM (abs^2)");
