基于FLUENT的多通道装置流场分析

关键词：FLUENT，多通道，结构优化，计算流体力学，流场特性

利用FLUENT软件对多通道装置进行数值模拟。通过数值模拟手段对其几何结构进行优化，探索得到其最优的结构参数和操作参数，主要评价指标为压降和单通道流量。以某一确定结构参数和操作参数的多通道装置为例进行以下数值模拟流程介绍。通过精细的网格划分和仿真设置，模拟了多通道装置内部的流场特性，以云图方式显示了多通道装置内部流场的速度分布和压力分布。

在仿真过程中，首先建立多通道装置的三维模型。为提高仿真精度，对模型进行了poly网格划分。随后设置仿真参数，包括流体密度、粘度等参数。采用层流模型来描述流体的流动特性。后续可以通过改变结构参数和操作参数对其进行更为细致的数值模拟，以进一步优化其流场分布效果，找到所需最优结构参数及操作参数。

建立几何模型时对其进行适当的结构优化便于数值模拟过程，网格划分时对其施加一定的控制（如曲率和偏度）以提高网格质量，综合得到网格质量大于0.2即可满足一般仿真需求。几何模型如图1所示，网格划分如图2所示。

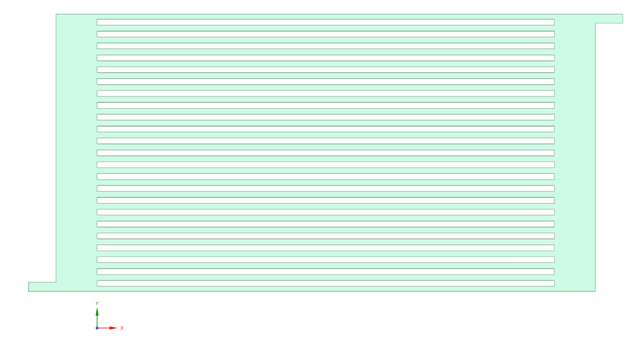

图1几何模型

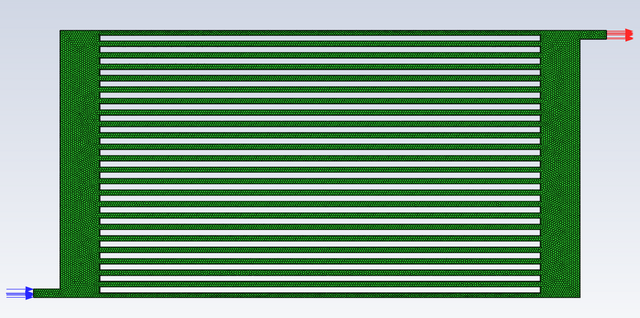

图2网格划分

该模型初始速度分布如图3所示，初始压力分布如图4所示：

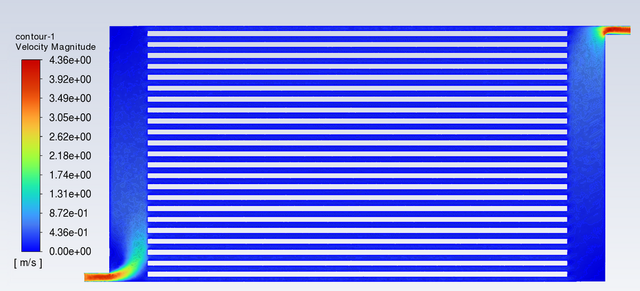

图3初始速度分布

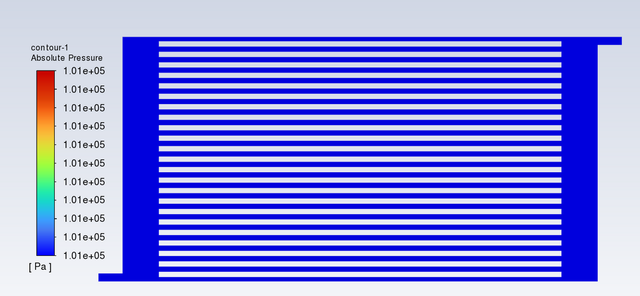

图4初始压力分布

该模型达到稳态时，速度分布及压力分布如图5和图6所示：

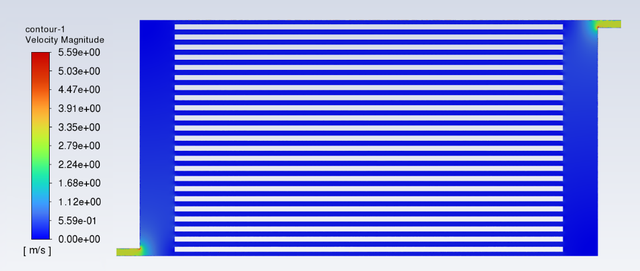

图5稳定后速度分布

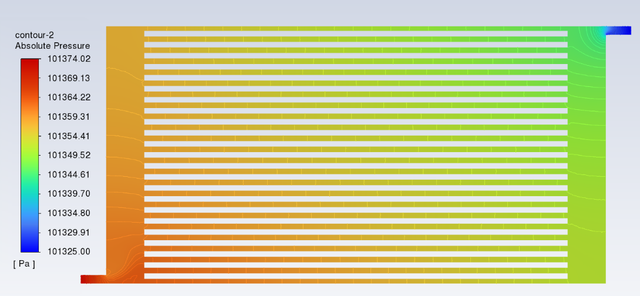

图6稳定后压力分布
