plotly绘制3D图技巧

简介

Plotly 是一个非常强大的开源数据可视化框架，它通过构建基于 HTML 的交互式图表来显示信息，可创建各种形式的精美图表。本文所说的 Plotly 指的是 Plotly.js 的 Python 封装，plotly本身是个生态非常复杂的绘图工具，它对很多编程语言提供接口。交互式和美观易用应该是 Plotly 最大的优势，而 Matplotlib 的特点则是可定制化程度高，但语法也相对难学，各有优缺点。

安装及开发工具

安装通过 PIP 进行即可。

pip install plotly

Plotly Python 其对应的官网为Plotly Python Graphing Library，上面有一些教程和官方API接口的查询。

三维动态绘图

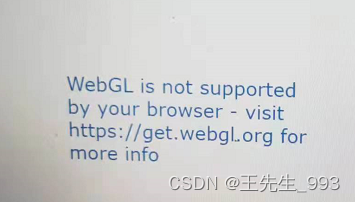

Plotly二大优势：1、自带交互式按钮，可用鼠标点击，拖动十分便捷。但需要注意若没有显卡驱动可能无法打开文件，如图中所示错误，此时需要安装更新显卡驱动，如图所示。

2、可以生成html文件，便于在各个电脑使用。



plotly绘制三维图需调用go.Scatter3d函数

#以下代码绘制静态图
data = []
trace = go.Scatter3d(x=, y=, z=, mode="lines", line=dict(color='orange'),
                     name='XXX' + str(i + 1), opacity=0.7)
data.extend([trace])

x y z分别为对应坐标，mode为类型包括线性lines 散点型markers等等，需要根据具体情况具体使用，name为名称，opacity为透明度范围0~1。

#以下代码为绘制动态图
frames = []
for i in range(m):
    trace = go.Scatter3d(x=, y=, z=, mode="lines",             line=dict(color='orange'),name='', opacity=0.8)
    data.insert(0, trace)  ###这里用来补充线，否则绘制动图时，会消失
    for k in range(Page):
        a = []
        a = [go.Surface(x=, y=, z=, showscale=False, colorscale=colorscale2[k], opacity=0.5,name='填充区域',surfacecolor=SurfaceColor2[k])]   ###这里
         frame = [go.Frame(data=a, name=str(k))]
         frames.extend(frame)

这里为在静态图基础上绘制动态区域，需要对frams进行数据补充。

#生成图像所需数据
fig = go.Figure(data=data, frames=frames)
#滑块配置
steps = []
for k, f in enumerate(fig.frames):
    # print(str(k), f.name)
    step = dict(
        method="animate",
        label=str(atime[k]),
        args=[[f.name], frame_args(20)],
    )
    steps.append(step)
​
sliders = [dict(
    active=0,  # 默认值
    currentvalue={"prefix": "时间/μs:"},  # 滑动条显示的名称；
    pad={"b": 20, "t": 10},  # 调节滑动条的位置,单位像素；
    steps=steps
)]

#图层配置
fig.update_layout(
    # title='Slices in volumetric data',
    #          width=1200,
    #          height=1200,
    #          scene=dict(
    #                     zaxis=dict(range=[0, 1200], autorange=False),
    #                     aspectratio=dict(x=1, y=1, z=1),
    #                     ),
    hovermode="closest",
    updatemenus=[
        {
            "buttons": [
                {
                    "args": [None, frame_args(-1.5)],
                    "label": "▶",  # play symbol
                    "method": "animate",
                },
                # {
                #     "args": [[None], frame_args(0)],
                #     "label": "◼",  # pause symbol
                #     "method": "animate",
                # },
            ],
            "direction": "left",
            "pad": {"r": 10, "t": 60},
            "type": "buttons",
            "x": 0,
            "xanchor": "right",
            "y": 0,
            "yanchor": "top",
        }
    ],
    showlegend=True, #是否显示标注
    sliders=sliders,#滑块初始化
    scene=dict(camera=dict(eye=dict(x=POIN1Z[0], y=POIN1Z[1], z=POIN1Z[2]),up=dict(x=1,y=0,z=0)))#eye视角配置 up选择哪个坐标轴朝上

)
picture = py.plot(fig,filename='XXX.html',auto_open=False)

showlegend=True, #是否显示标注，

filename生成的html文件名；

auto_open是否自动打开文件。
