嵌入式STM32--实验 一 、GPIO实验

​自律 学习 坚强 ，拒绝迷茫。

作者：行走的皮卡丘

时间：2021/3/23。

喜欢就去追，这个红灯等不到，说不定下一个红灯等到了，嘻嘻！！！！！！！

一、 实验目的

• 1、 掌握嵌入式GPIO程序设计流程。
• 2、 熟悉STM32固件库的基本使用。

二、 实验内容

• 1、新建工程模板。

• 2、编程实现LED1、LED2、LED3交替闪烁，每个LED闪烁间隔时间0.2S(一亮一灭共0.2S),持续1S。

• 3、编程实现LED1、LED2、LED3正向流水灯功能（即依次顺序点亮，从上到下），LED间隔时间0.2S。

• 4、编程实现以下功能：

若键盘未按下，LED1、LED2、LED3交替闪烁，每个LED闪烁间隔时间0.2S(一亮一灭 共0.2S),持续1S。

若键盘K2按下，实现LED1、LED2、LED3正向流水灯功能（即依次顺序点亮，从上到 下），LED间隔时间0.2S。

若键盘K3按下，实现LED1、LED2、LED3反向流水灯功能（即依次顺序点亮，从下到 上），LED间隔时间0.2S。

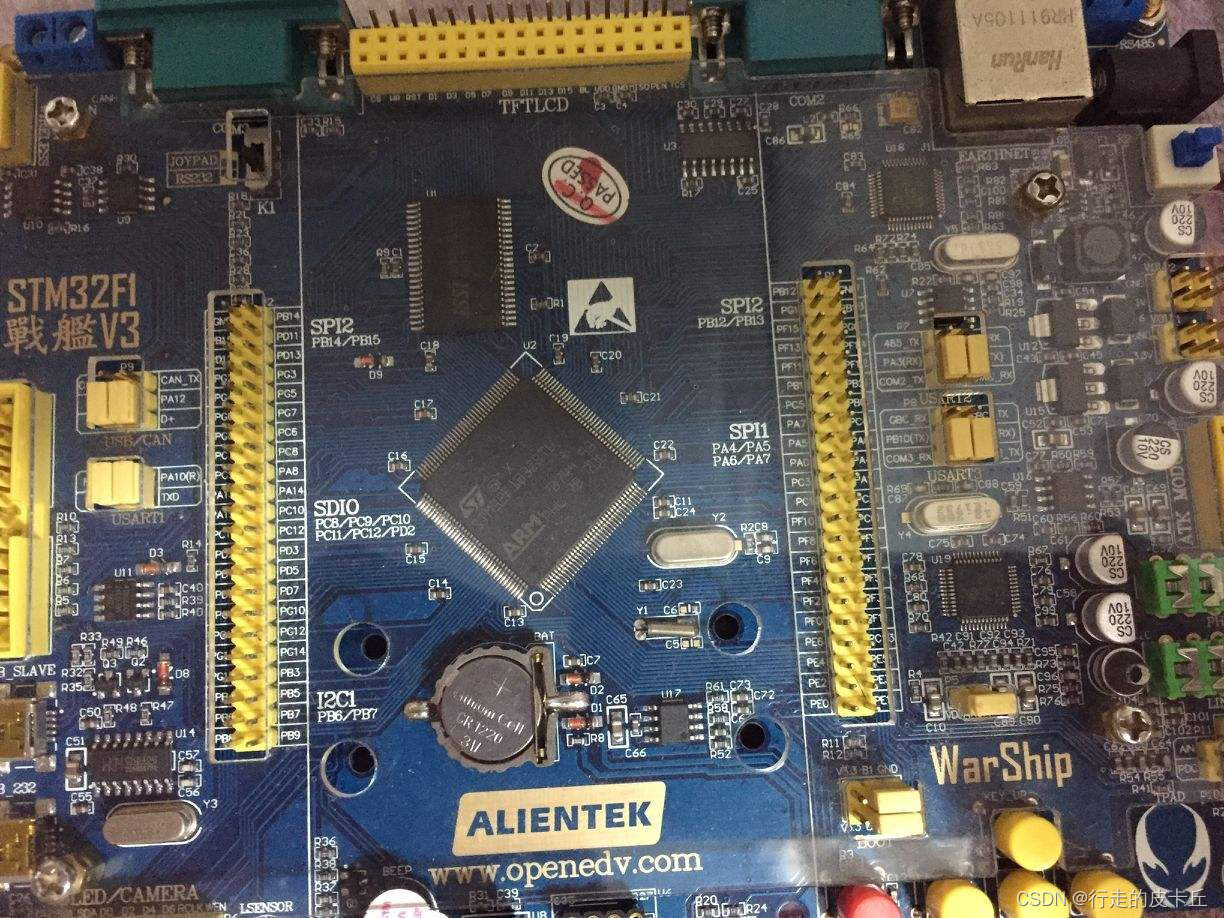

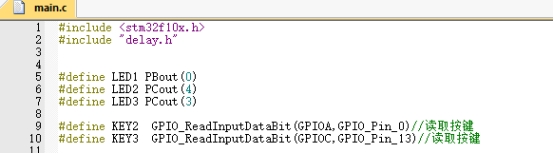

定义头文件，宏定义对应函数，以便使用

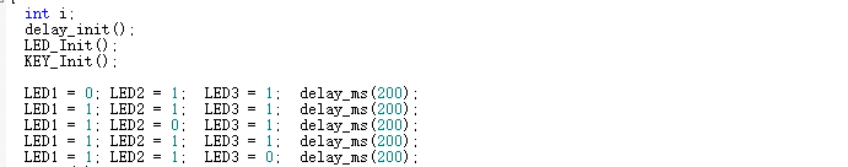

主函数main()：先执行对应初始化程序，并执行一次流水动作（1秒）

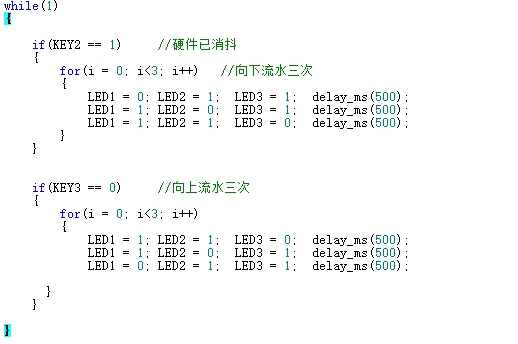

死循环while(1)中：用if函数判断按键的状态，来实现切换正逆流水功能。

部分代码

#include <stm32f10x.h> //定义头文件
#include "delay.h"

/**************************************************
* Function       main
* @author        行走的皮卡丘
* @date          2021/3/23
* @brief
* @param[in]
* @param[out]    void
* @retval        void
* @par History   无
*	LED1 ---> PB.0
*	LED2 ---> PC.4
*	LED3 ---> PC.3
*************************************************/

#define LED1 PBout(0)  //LED1
#define LED2 PCout(4)  //LED2
#define LED3 PCout(3)  //LED3

#define KEY2  GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0)//读取按键
#define KEY3  GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_13)//读取按键

void LED_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStr;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC,ENABLE);//


	GPIO_InitStr.GPIO_Mode=GPIO_Mode_Out_PP;//推挽
	GPIO_InitStr.GPIO_Pin=GPIO_Pin_0;
	GPIO_InitStr.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&GPIO_InitStr);  // PB0   LED1

	GPIO_InitStr.GPIO_Pin=GPIO_Pin_4;
	GPIO_Init(GPIOC,&GPIO_InitStr);  // PC4   LED2
	GPIO_InitStr.GPIO_Pin=GPIO_Pin_3;
	GPIO_Init(GPIOC,&GPIO_InitStr);  // PC3   LED3

	GPIO_SetBits(GPIOB,GPIO_Pin_0);
	GPIO_SetBits(GPIOC,GPIO_Pin_4);
	GPIO_SetBits(GPIOC,GPIO_Pin_3);
}

void KEY_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStr;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOC,ENABLE);  //开启时钟


	GPIO_InitStr.GPIO_Mode=GPIO_Mode_IPD;//下拉输入
	GPIO_InitStr.GPIO_Pin=GPIO_Pin_0;
	GPIO_Init(GPIOA,&GPIO_InitStr);  // PA0   KEY2

	GPIO_InitStr.GPIO_Pin=GPIO_Pin_13;
	GPIO_Init(GPIOC,&GPIO_InitStr);  // PC13   KEY1
}

int main()
{
	int i;
	delay_init();
	LED_Init();
	KEY_Init();

	LED1 = 0; LED2 = 1;  LED3 = 1;	delay_ms(200);
	LED1 = 1; LED2 = 1;  LED3 = 1;	delay_ms(200);
	LED1 = 1; LED2 = 0;  LED3 = 1;	delay_ms(200);
	LED1 = 1; LED2 = 1;  LED3 = 1;	delay_ms(200);
	LED1 = 1; LED2 = 1;  LED3 = 0;	delay_ms(200);
	while(1)
	{
			if(KEY2 == 1)     //硬件已消抖
			{
					for(i = 0; i<3; i++)   //向下流水三次
					{
							LED1 = 0; LED2 = 1;  LED3 = 1;	delay_ms(500);
							LED1 = 1; LED2 = 0;  LED3 = 1;	delay_ms(500);
							LED1 = 1; LED2 = 1;  LED3 = 0;	delay_ms(500);
					}
			}
			if(KEY3 == 0)     //向上流水三次
			{
				  for(i = 0; i<3; i++)
					{
							LED1 = 1; LED2 = 1;  LED3 = 0;	delay_ms(500);
							LED1 = 1; LED2 = 0;  LED3 = 1;	delay_ms(500);
							LED1 = 0; LED2 = 1;  LED3 = 1;	delay_ms(500);

				}
			}

	}
}

三、 实验总结

加油！！！行走的皮卡丘！！！！

实验一代码下载链接
