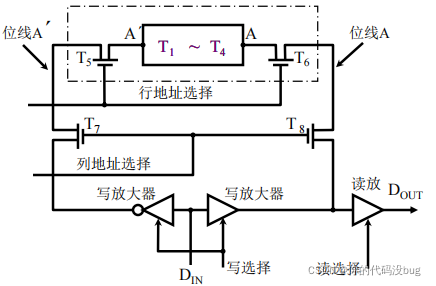

基本电路

触发器用来存储0/1
在这里插入图片描述
T1~T4:触发器。一端为0,一端为1。
A触发器原端,A‘ 触发器非端
T5、T6:行开关
T7、T8:列开关
上图是一个存储元件,如果放到芯片中,那么就不止一个。T7和T8是一列上共用的控制开关。同时,行地址选择会继续延续,被选中时,这一行的T5、T6会都被打开。

读操作

在这里插入图片描述
触发器的非端也会有数据传输,但是经过T5、T7,到达写放大器后就会截至。

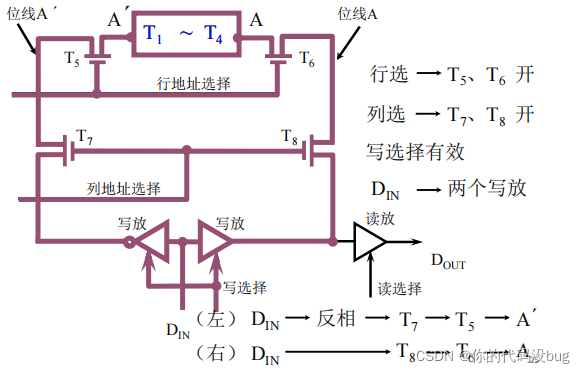

写操作

在这里插入图片描述
左侧取非。触发器两端写入相反信号。



静态RAM芯片举例

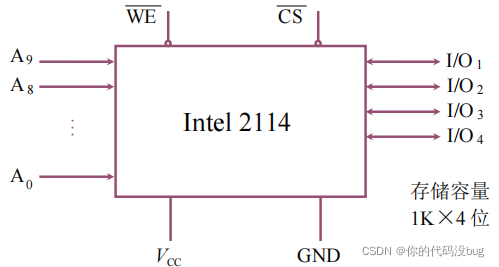

Intel 2114
在这里插入图片描述
存储容量为4K,为64×64的矩阵

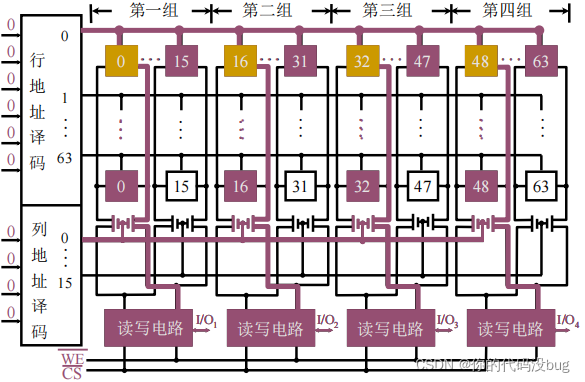

读操作

在这里插入图片描述
64列分为四组,每组16列
假设行地址和列地址都选中0,那么选中的元件就是0、16、32、48。
WE给出高电平(读信号)、CS片选信号,通过读写电路向外输出

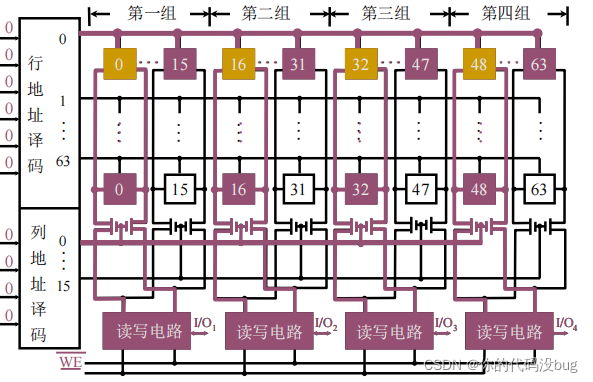

写操作

写和读类似
在这里插入图片描述
假设行地址和列地址都选中0,那么选中的元件就是0、16、32、48。
WE给出低电平(写信号)、CS片选信号,通过读写电路开始写操作。
