四、ARDUINO UNO开发板介绍

（一）ARDUINO UNO开发板

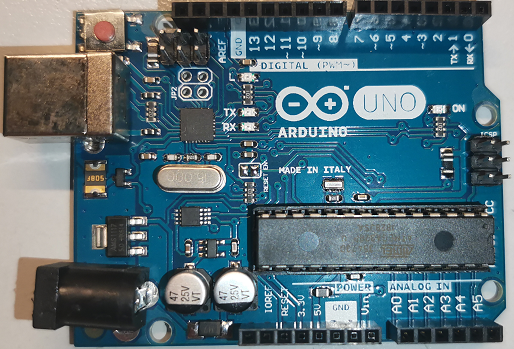

        Arduino生态中包括多种开发板、模块、扩展板。其中UNO R3是最适合入门且功能齐全使用量最多的Arduino开发板。以下就是Arduino UNO开发板的图片。



（二）ARDUINO UNO开发板基本构成

        Arduino开发板设计得非常简洁，一块AVR单片机、一个晶振或振荡器和一个5V的直流电源。常见的开发板通过一条USB数据线连接计算机。Arduino有各式各样的开发板，其中最通用的是ArduinoUNO。另外，还有很多小型的、微型的、基于蓝牙和Wi-Fi的变种开发板。

         Arduino Uno是ArduinoUSB接口系列的最新版本，它的处理核心是ATMEGA328P。它有14个数字输入/输出引脚(其中6个可用作PWM输出)，6个模拟输入，16MHz晶振时钟，USB连接，电源插孔，ICSP接头和复位按钮。只需要通过USB数据线连接电脑就能供电、程序下载和数据通讯。
