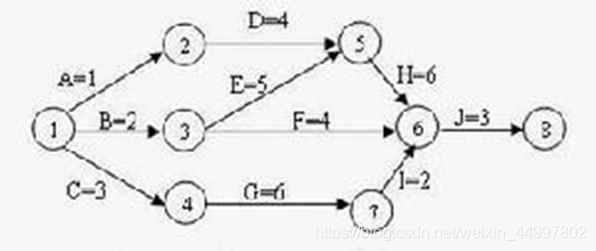

箭线图ADM/双代号网络AOA

图示
在这里插入图片描述
箭线表示活动
节点表示一个活动的开始或结束
三要素：结点、箭线、线路
唯一使用虚活动的活动排序工具，虚活动用虚线箭头表示，没有历时，不需资源，只表达活动关系的需要
只使用一种活动之间的逻辑关系：FS 完成开始

前导图PDM/单代号网络AON

图示
在这里插入图片描述
节点表示活动工作
箭线表示活动间依赖关系
