DCA1000EVM+IWR6843+mmWave数据采集

一、mmWave Studio

1、软件下载安装

（1）软件下载

mmWave Studio是Ti毫米波传感器的工具集

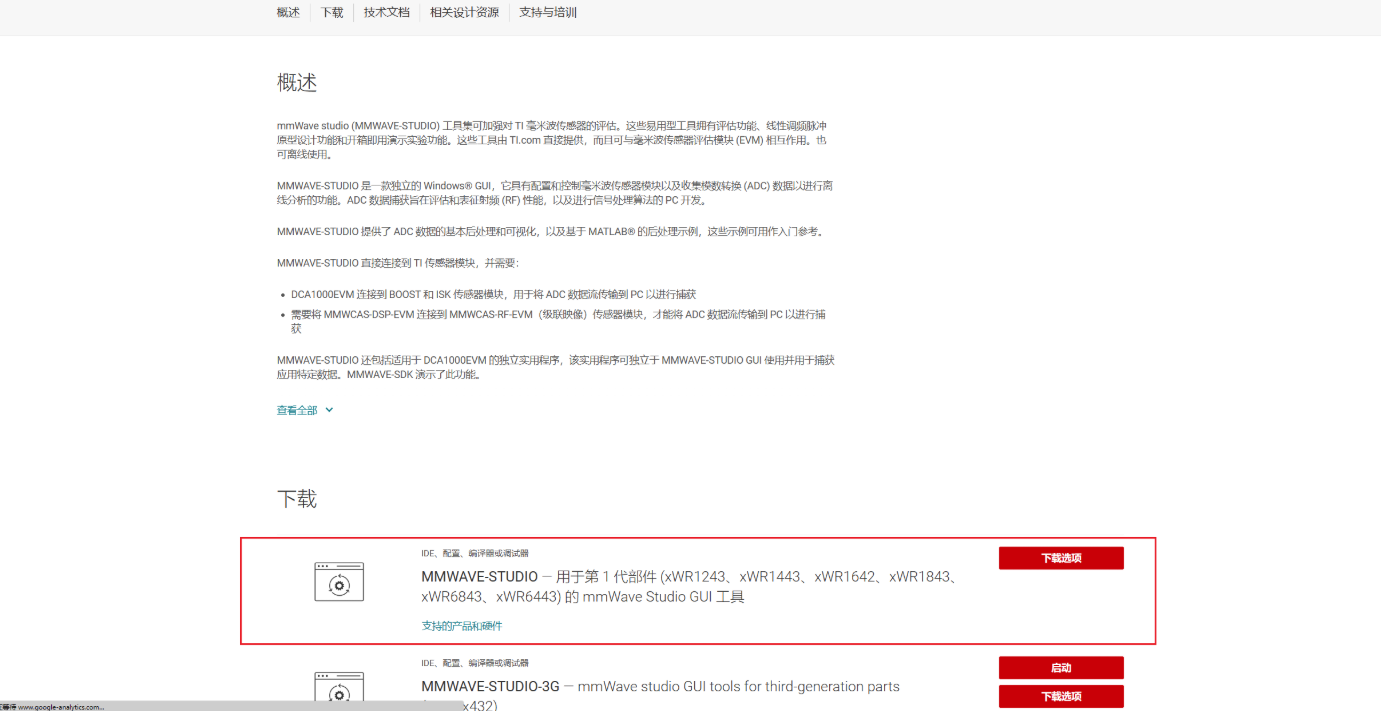

官网德州仪器 德州仪器 直接搜索mmWave Studio 选择第一个下载即可

一定要先注册，不然下载了也要注册，个别邮箱注册接收不到验证码，对应资源在附件

image-20231206105131186

文件

（2）软件安装

安装期间，一般选择默认路径，避免更改路径导致关联问题

安装后，打开mmWave软件image-20231206163959394，打开view的output显示调试页面

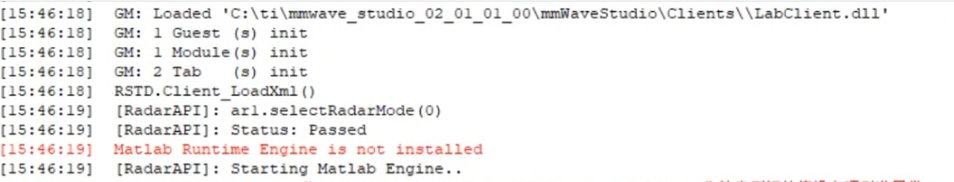

报错“Matlab Runtime Engine is not installed”，下载matlab的runtime软件

image-20231206105520437

MCR_R2015aSP1_win32_installer.exe下载链接

image-20231206163845123

安装后重启mmWave就可以成果打开了，打开界面如下

image-20231206105845816

二、采集硬件

1、DCA1000EVM开发板

DCA1000是对应的数据采集卡，适用于毫米波雷达传感器的EVM高速接口，从雷达的LVD接口送出的ADC数据

参考资料： DCA1000EVMDataCaptureCard，**DCA1000EVM使用指南

image-20231206110159265

2、IWR6843ISK

官方资料

IWR6843 是一个集成的单芯片调频连续波（FMCW）雷达传感器

四收三发，IWR6843 在 60 至 64GHz 的 4GHz 带宽下运行，最大输出功率为 10dBm，分贝毫瓦；IWR6843ISK 的天线增益约为7dBi，（10dBi就是代表增益10lg(10))）RX的噪声系数-14db，1MHz时的相位噪声92dbc/hz

image-20231206164041133

image-20231206164106885

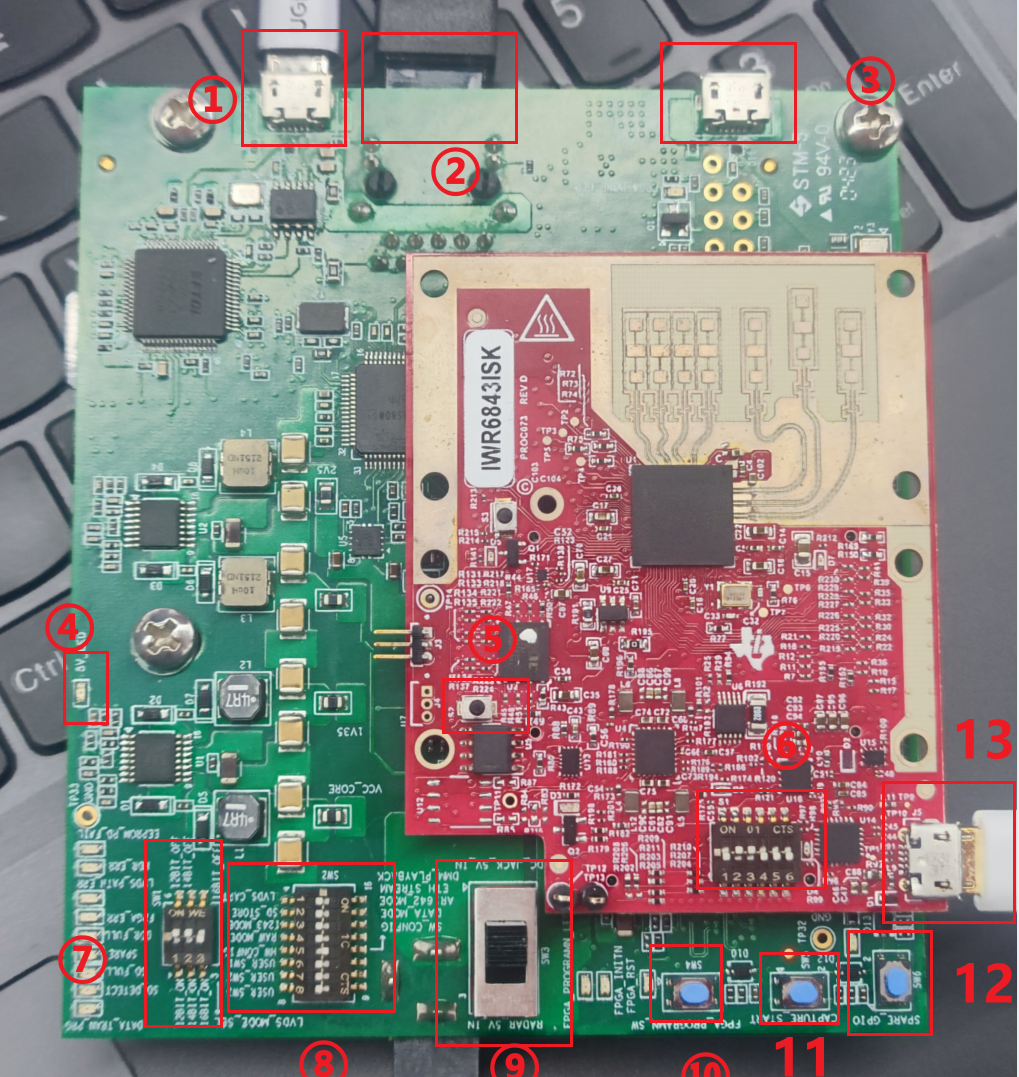

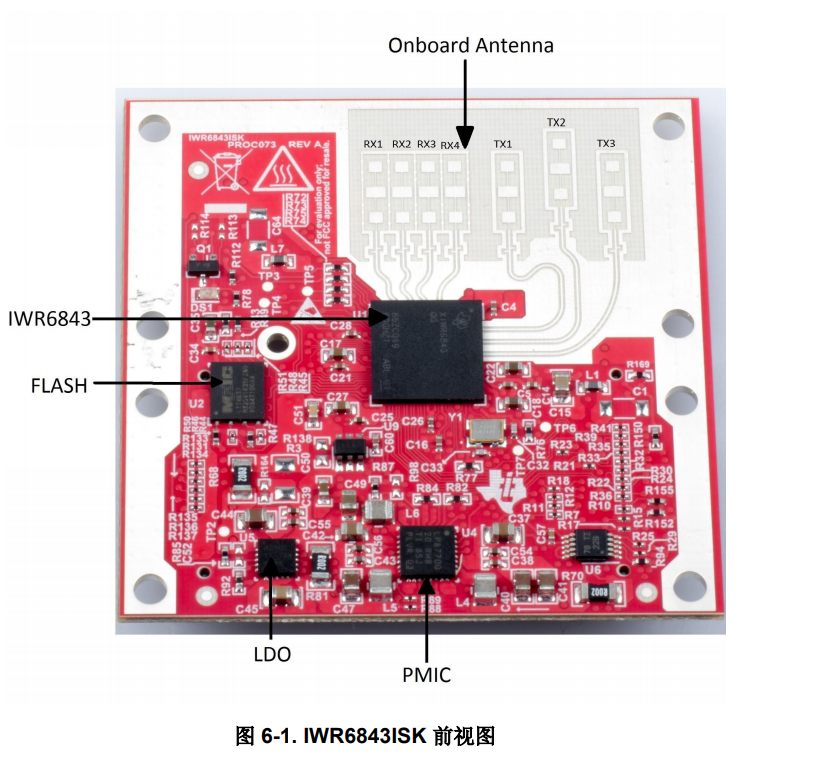

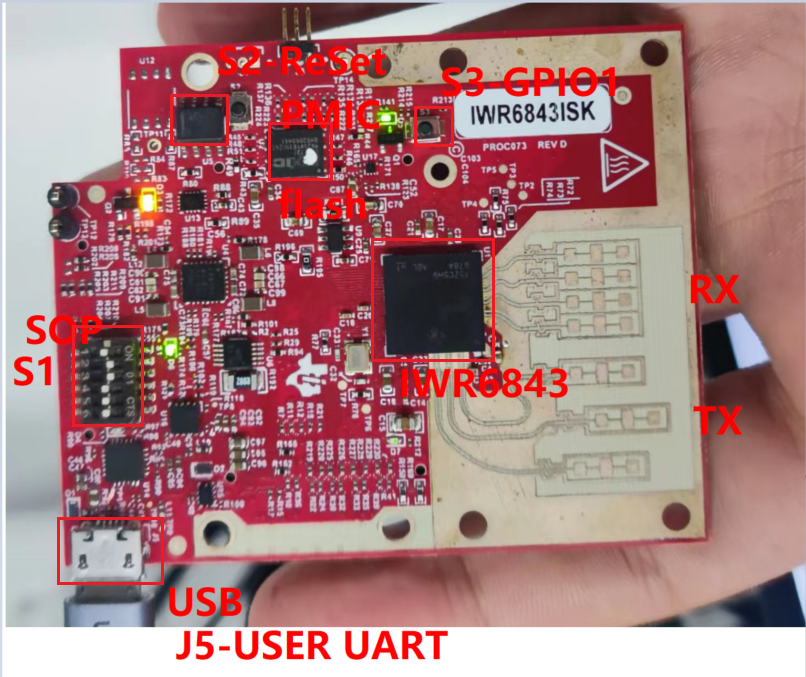

(1) 正面图示

正面的接口以及按键示意

image-20231116092959286

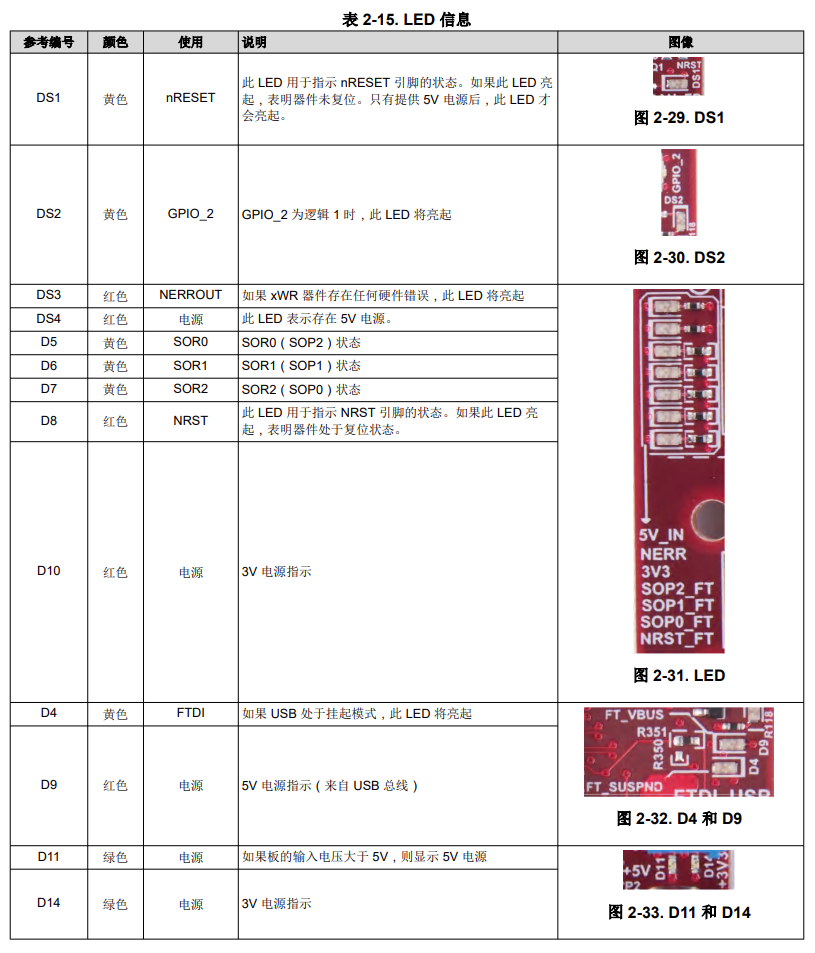

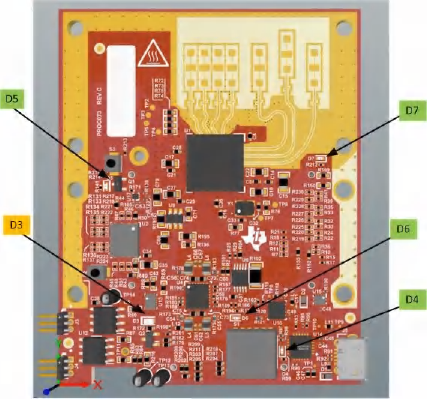

LED显示

image-20231116093239295

编号颜色使用说明
D3橙色电源正常指示PGOOD，亮起表示电压轨在限制范围内
D4绿色USB枚举LED枚举USB时亮起
D5绿色复位按下时切换
D6绿色5V指示灯表示使用5V电源
D7绿色GPIO2连接到GPIO2，当GPIO设置为输出的时候使用

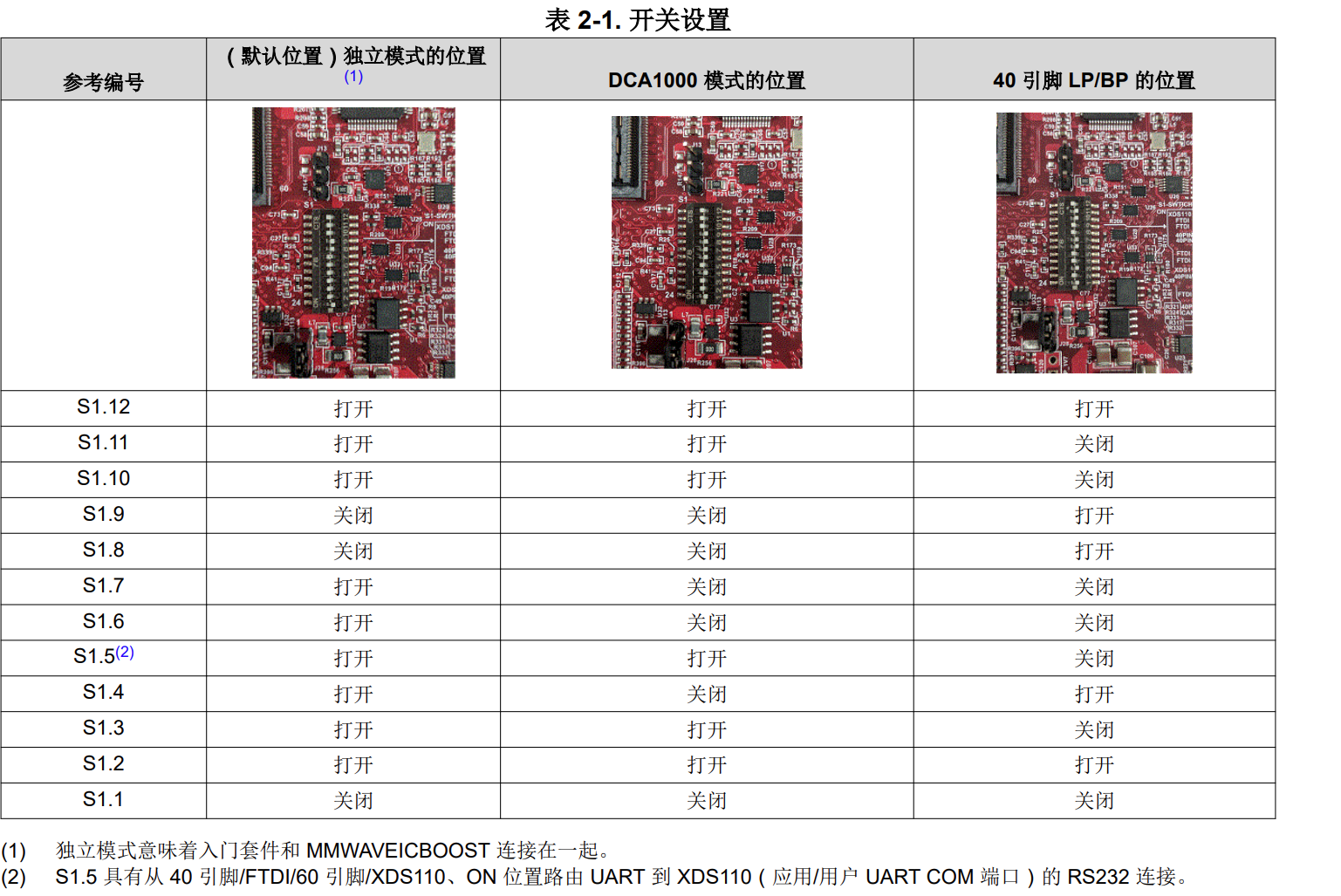

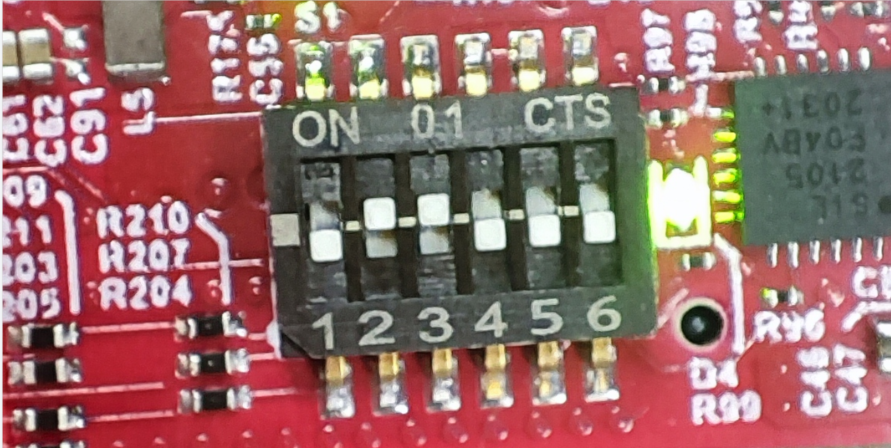

(2) SOP模式设置
模式123456
刷写模式onoffononoff-随意
功能模式offoffononoff-随意
DCA1000EVM模式offononoffoff-随意
mmWAVEEICBOOSToffoffoffoffon-随意

3、MMWAVEICBOOST

MMWAVEICBOOST 毫米波雷达承载卡扩展了 60GHz 毫米波评估模块的功能，该板通过TI 的 Code Composers 兼容调试器（ccs）提供高级软件开发、调试功能（例如跟踪和单步执行）。板载 Launchpad 接口可与 TI BoosterPack 兼容的硬件配对，以提供更多的传感器和无线连接。

MMWAVEICBOOST 具有可实现扩展连接的 LaunchPad™ 开发套件接口，例如以太网供电 (PoE)、Wi-Fi®、Sub-1 GHz 等。

特性

模块化连接，可连接到毫米波天线插件模块

BoosterPack插件模块接口

通过板载XDS110 进行调试和仿真

用于采集原始ADC数据的 DCA1000EVM 接口

兼容mmWave Studio (MMWAVE-STUDIO) 工具，包括毫米波演示可视化工具 (MMWAVE-DEMO-VISUALIZER)

image-20231123181508831

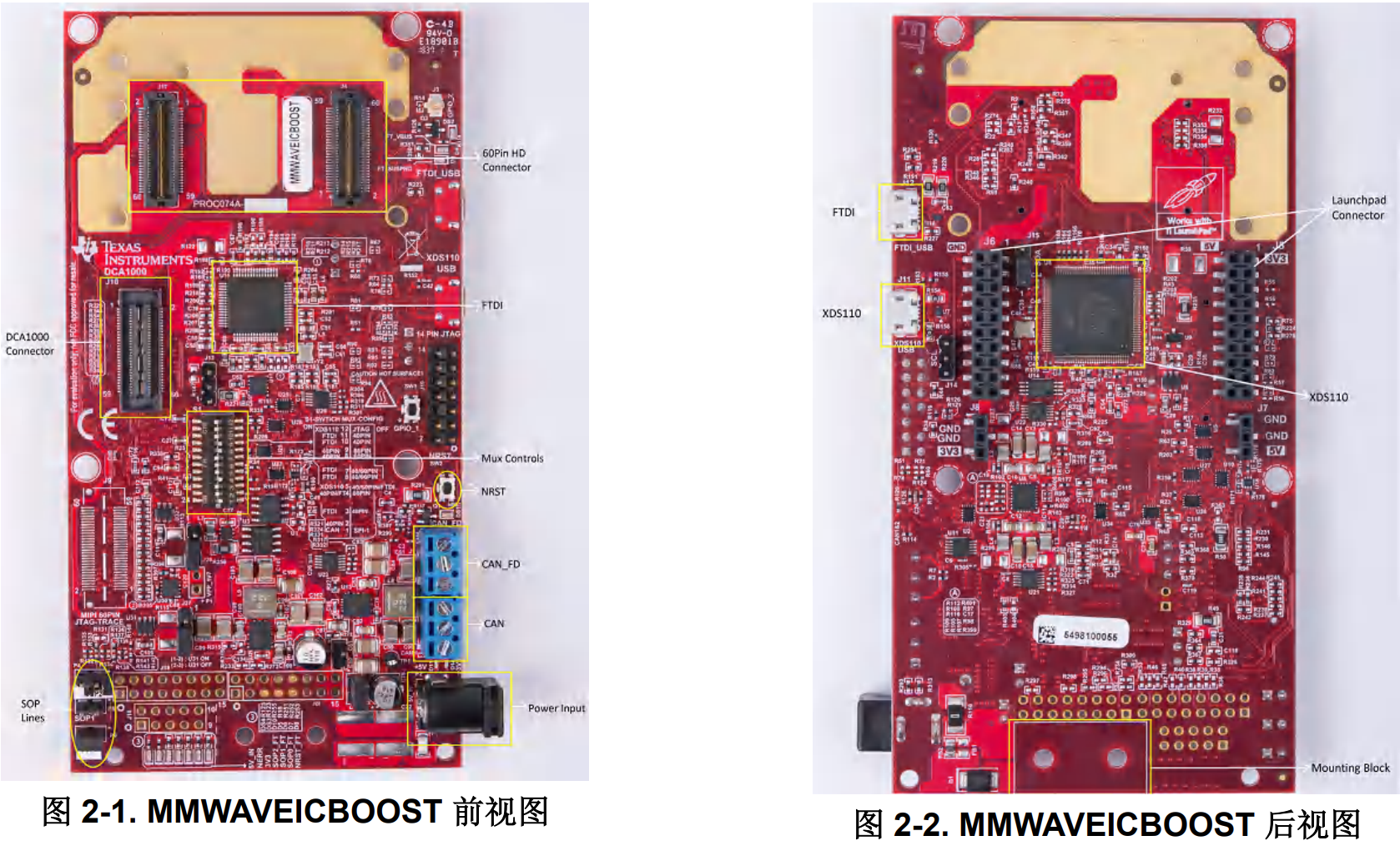

（1）模式设置

image-20231123182017633

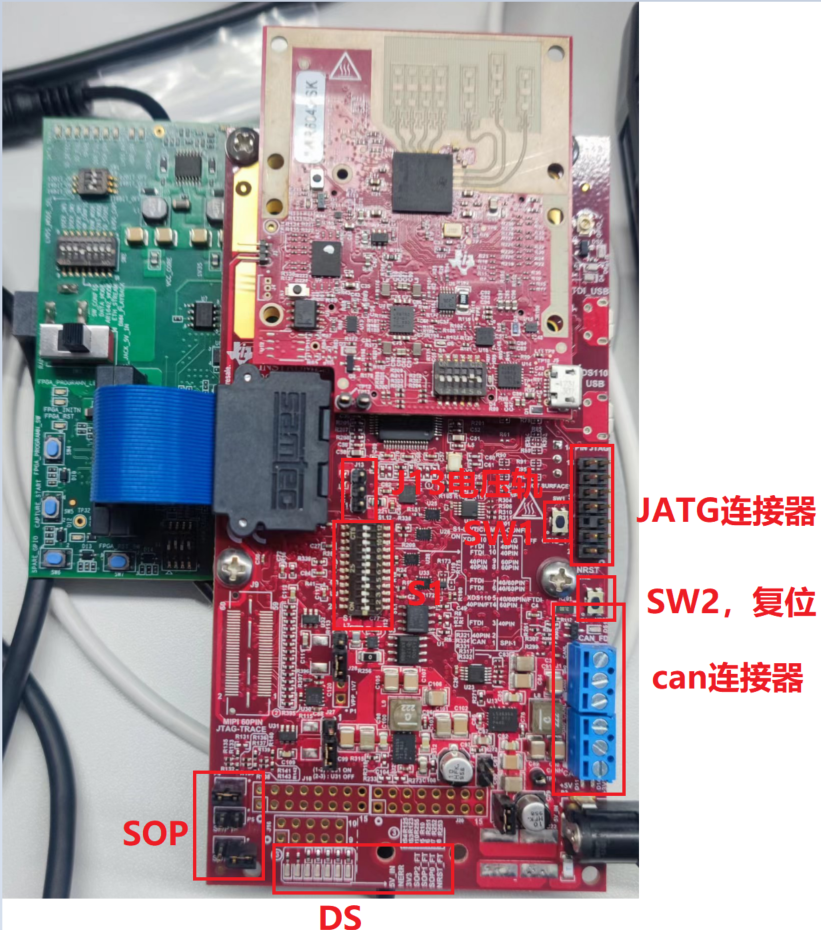

（2）跳线、开关和LED

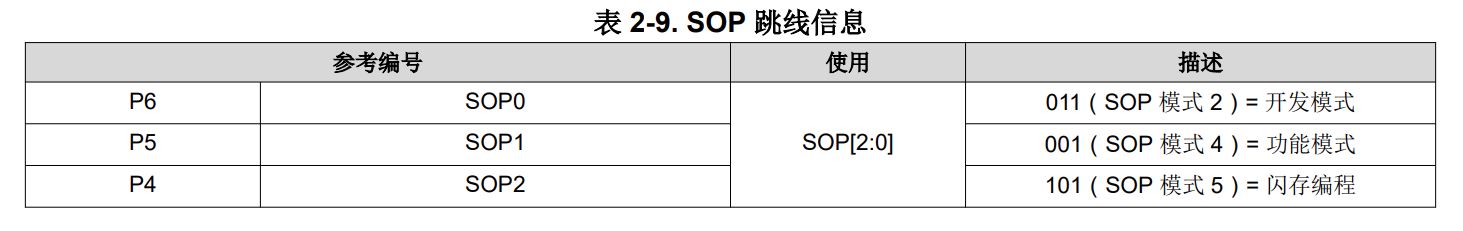

毫米波传感器装置可根据 SOP 线的状态设置为在三种不同模式下工作。只有在毫米波传感器器件启动过程中，才会对这些线路进行电源感应。 闭合跳线表示进入毫米波传感器器件的SOP信号的状态 1，断开跳线表示状态 0

image-20231124093449846

image-20231124093643169

image-20231124094850742

JTAG 接口：通过外部 XDS 仿真器进行调试和开发。要使用此接口，必须断开连接到板载仿真器（XDS110）的 JTAG线；此操作是通过 S1 完成的（DIP 开关的第 12 个位置应为打开 状态），同时还必须断开 MIPI 60 引脚连接器上的外部仿真器

CAN 连接器： J1 和 J2 连接器可分别提供来自板载 CAND-FD 收发器（TCAN1042HGVDRQ1）和 CAN 收发器 （SN65HVDA540QDR）的 CAN_L 和 CAN_H 信号，如 图 2-22 所示。与 SPI 接口信号多路复用后，这些信号 将连接到 CAN 总线；必须选择两条路径中的一条。通过关闭开关 S1（将开关第一个位置设为 ON）选择两个 CAN

image-20231124094911004

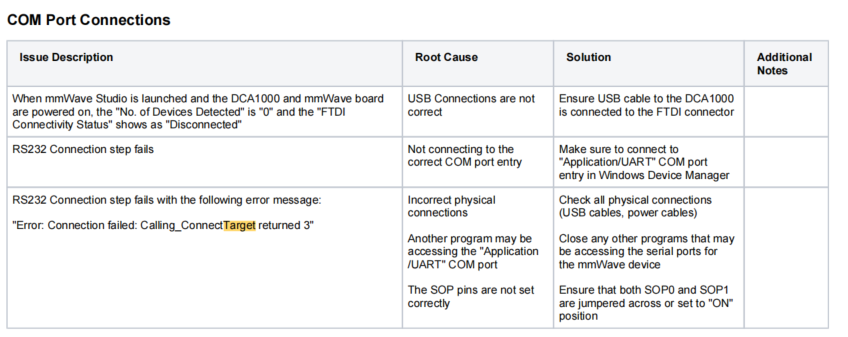

问题：232连接问题

image-20231206164137737

问题：FPGA连接问题，

[11:23:53]  [RadarAPI]: ar1.CaptureCardConfig_EthInit("192.168.33.30", "192.168.33.180", "12:34:56:78:90:12", 4096, 4098)
[11:23:53]  [RadarAPI]: ar1.CaptureCardConfig_Mode(1, 2, 1, 2, 3, 30)
[11:23:53]  [RadarAPI]: ar1.CaptureCardConfig_PacketDelay(25)
[11:23:53]  [RadarAPI]: Sending fpga command to DCA1000
[11:24:03]  [RadarAPI]:
[11:24:03]  FPGA Configuration :
[11:24:03]  Timeout Error! System disconnected
[11:24:03]  [RadarAPI]: Sending record command to DCA1000
[11:24:13]  [RadarAPI]:
[11:24:13]  Configure Record :
[11:24:13]  Timeout Error! System disconnected
[11:24:13]  [RadarAPI]: ar1.GetCaptureCardFPGAVersion()
[11:24:13]  [RadarAPI]: Sending fpga_version command to DCA1000
[11:24:23]  [RadarAPI]:
[11:24:23]
[11:24:23]  Unable to read FPGA Version. [error -5]

解决办法，重新刷新Fpga的固件flash，或者是关闭防火墙

image-20231206164204959

**设置电脑的IP地址:**DCA1000的数据使用UDP数据包形式通过以太网进行传输，DCA1000上的FPGA已编程，目标地址为192.168.33.30。因此，我们必须将目标PC配置为与FPGA的预期目标地址匹配的静态IP地址，以便从EVM接收数据

三、mmWave数据采集

1、设备连接

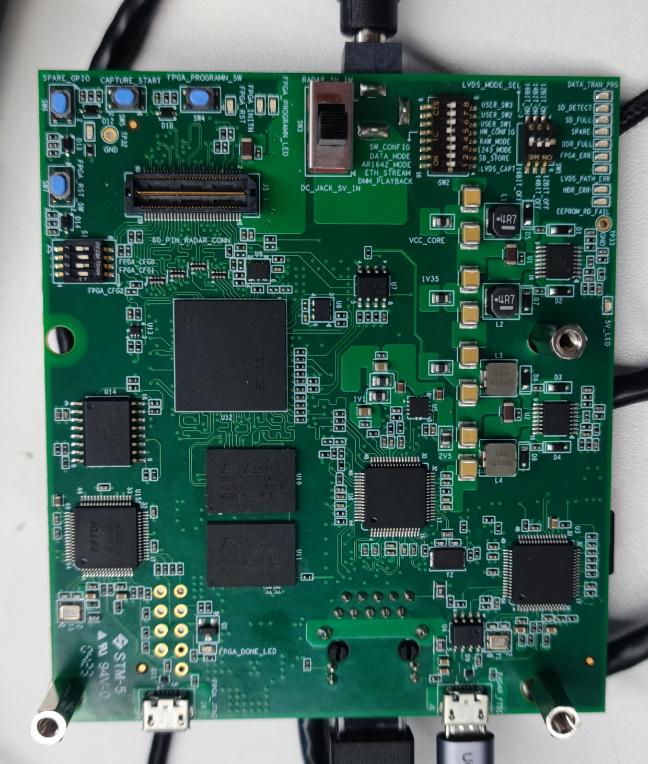

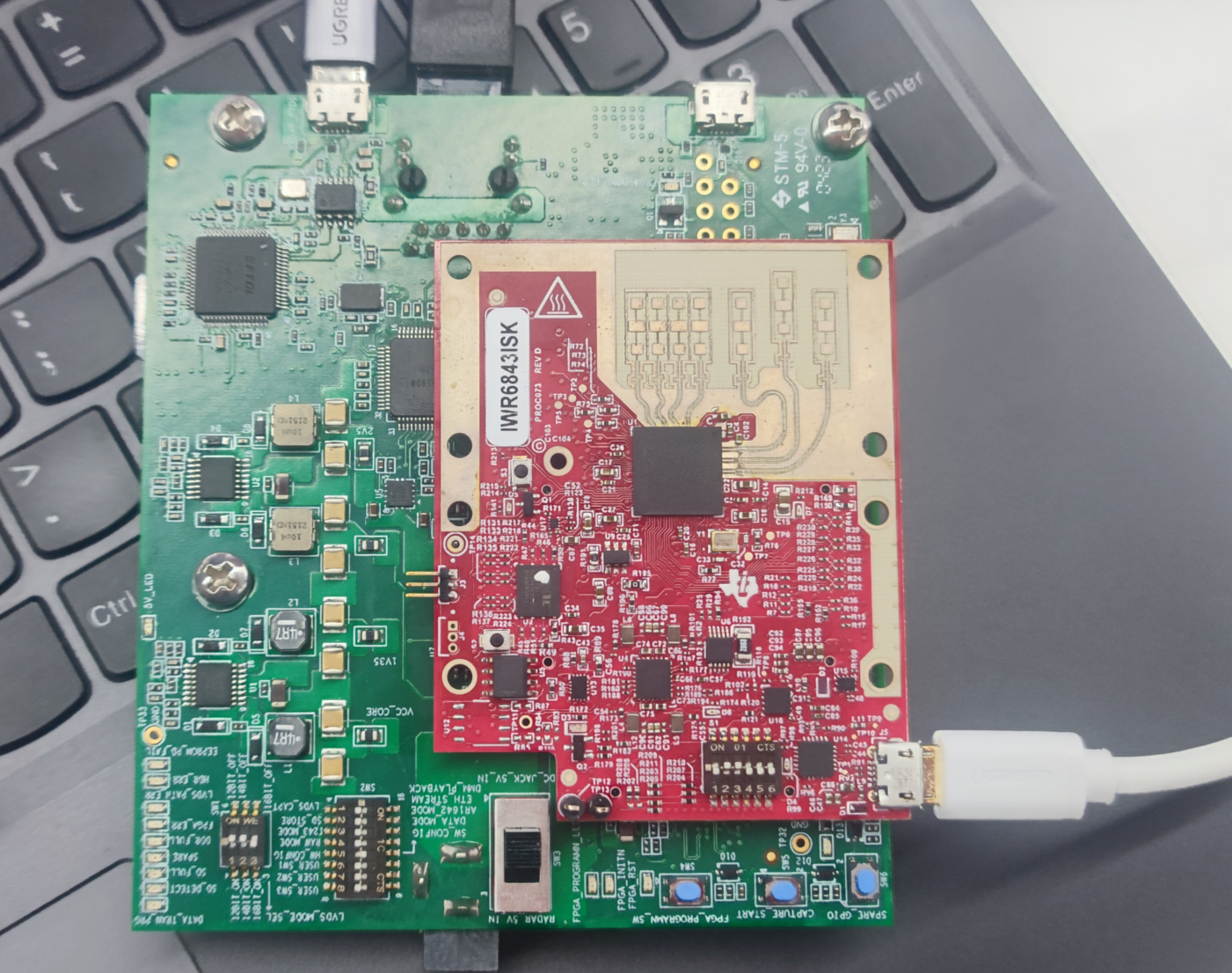

硬件连接图如下，其中需要注意的是DCA的mico线需要连接RADAR_FDTI而不是FPGA_JTAG

image-20231206164230542

image-20231206164247540

(1)电源设置

⑨是电源控制按钮，选择供电方式，成功供电后，④会点亮。

  • DC_JACK_5V_IN使用5v直流的适配器供电（这里比较坑，这个设备卖的时候需要单独购买适配器）
  • RADAR_5V_IN使用和DCA1000EAM连接的IWR6843ISK系列的毫米波传感器EVM板供电，不需要外接5V电源（尝试过，但是后续FPGA中会存在问题，乖乖使用适配器输入吧）
(2)模式设置

SW1 ⑦

设置为110

switch123描述
LVDS 12-bit modeonoffoff12位数据模式
LVDS 14-bit modeoffonoff14位数据模式
LVDS 16-bit modeoffoffon16位数据模式

SW2 ⑧

SW2处设置为00001000

switchusage说明
1LVDS_CAPTURE
1DMM_PLAYBACK
2SD_STORE
2ETH_STREAM
31243_MODE
3AR1642_MODE
4RAW_MODE
4DATA_MODE
6USER_SW1
6GND
7USER_SW2
7GND
8USER_SW
8GND

**SW3⑥ **

IWR6843ISK设置的为01100X

按键

按键usage说明
10PROGRAMN当SPI闪存被重新写入时，按下按钮从SPI闪存对FPGA进行编程
11Capture start当DCA1000处于硬件配置模式时，按下按钮开始启动数据传输，再按下停止数据传输
12SPARE_GPIO_SW未来使用
13FPGA_RST重置FPGA
(3)串口检查

安装mmWave studio时会安装FTDI驱动，如果驱动失败，手动安装mmwave_studio\ftdi下的驱动

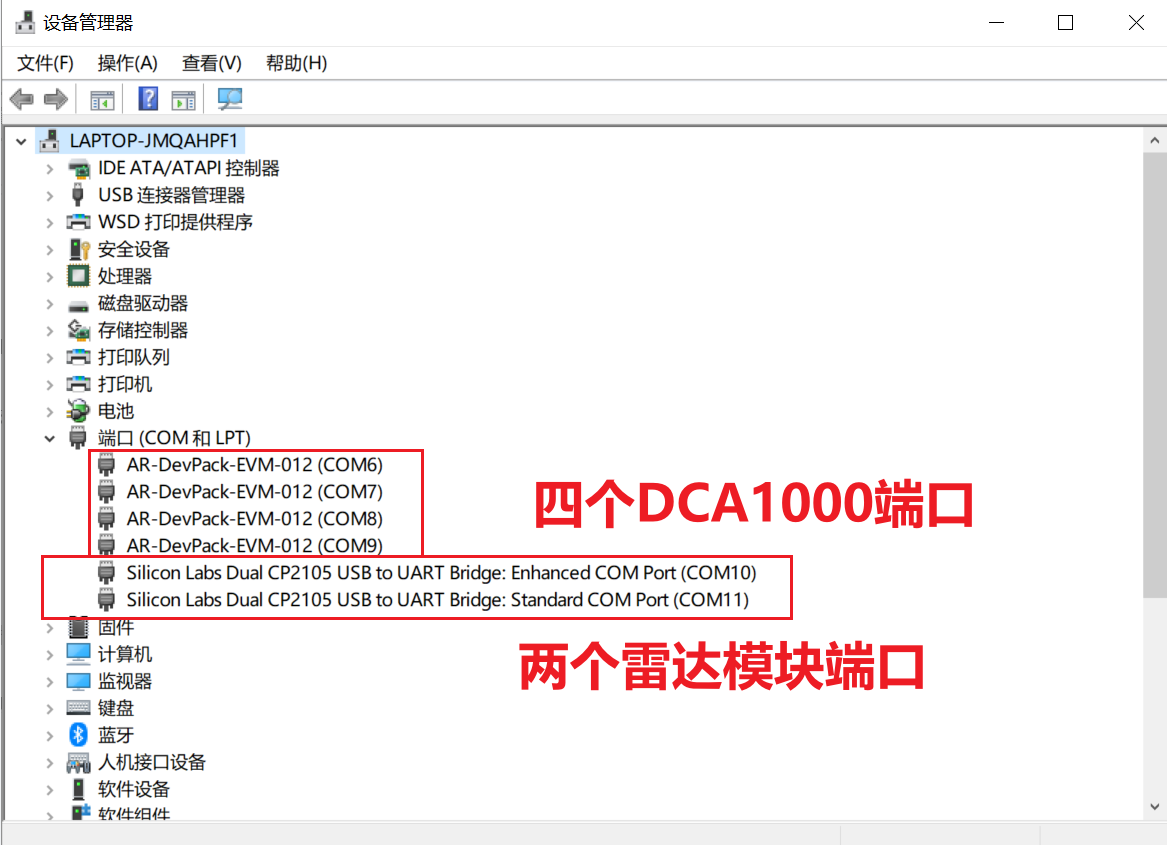

驱动连接时，串口连接图如下，分别是DCA端口，和雷达模块端口

image-20231206154048947

如果没有Silicon的雷达模块端口的话，可以考虑一下SOP模式，对应的是011000；

image-20231206154130204

(4)网络连接

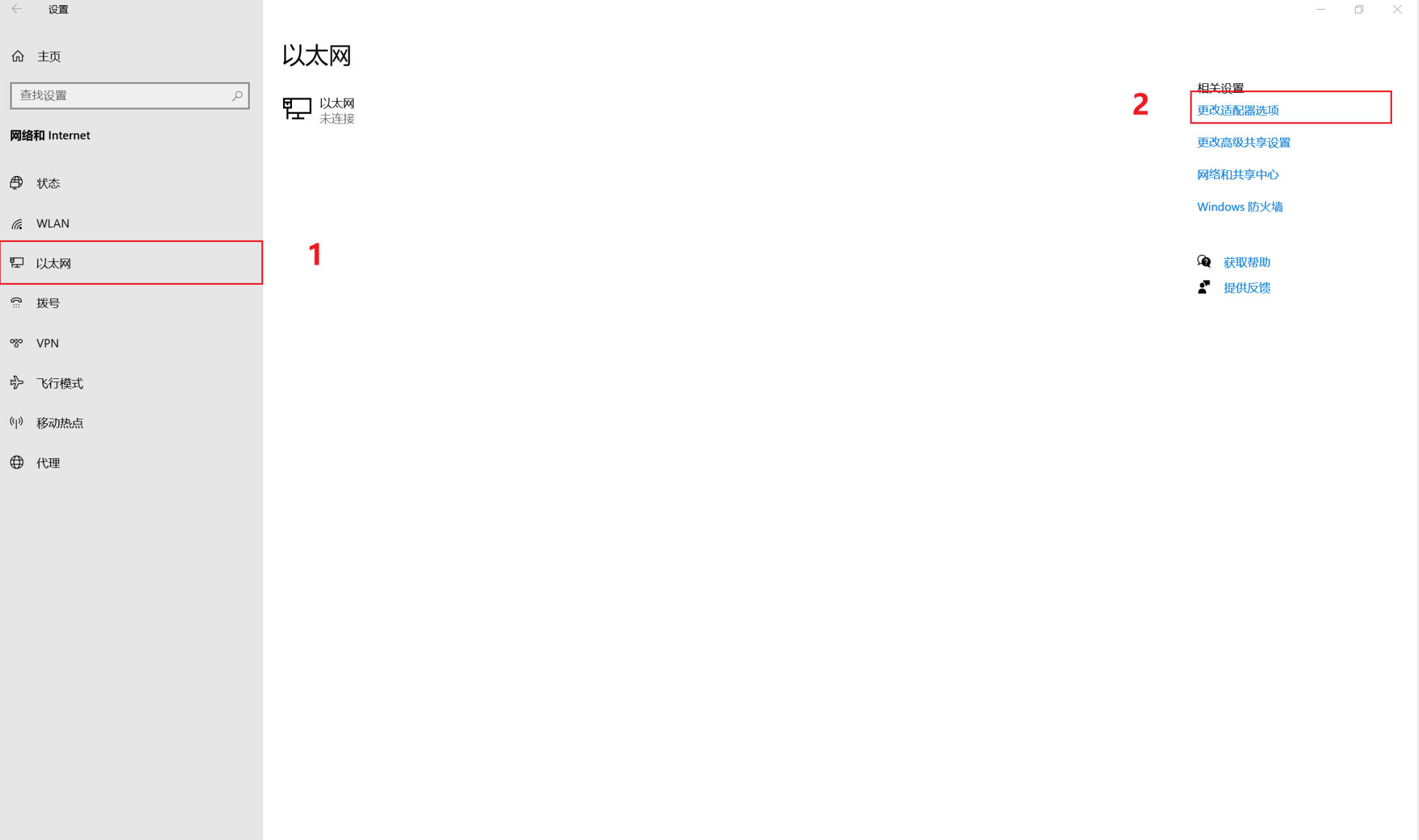

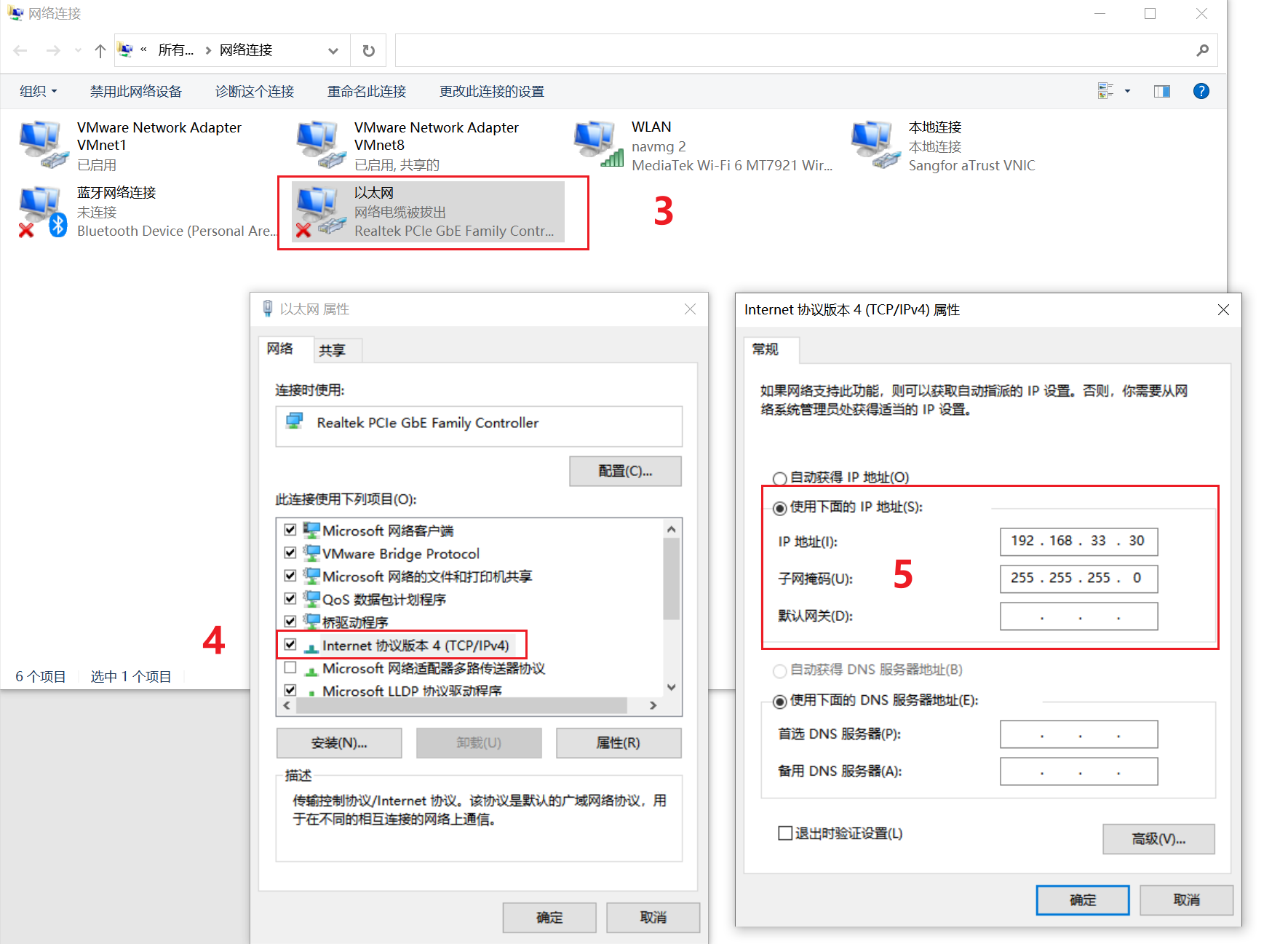

DCA1000的数据使用UDP数据包形式通过以太网进行传输，因此我们需要将PC设置为静态IP地址。

设置以太网的IIPV4的IP地址为192.168.33.30；子网掩码为255.255.255.0；

image-20231206154222539

image-20231206154245792

需要注意的是，正常使用5V适配器供电，这里以太网的备注应该是“未识别的网络”而不是"“网络电缆被拔出”"

2、Connection

mmwave最好使用2.1.1版本，3.0版本的release好像不支持6843

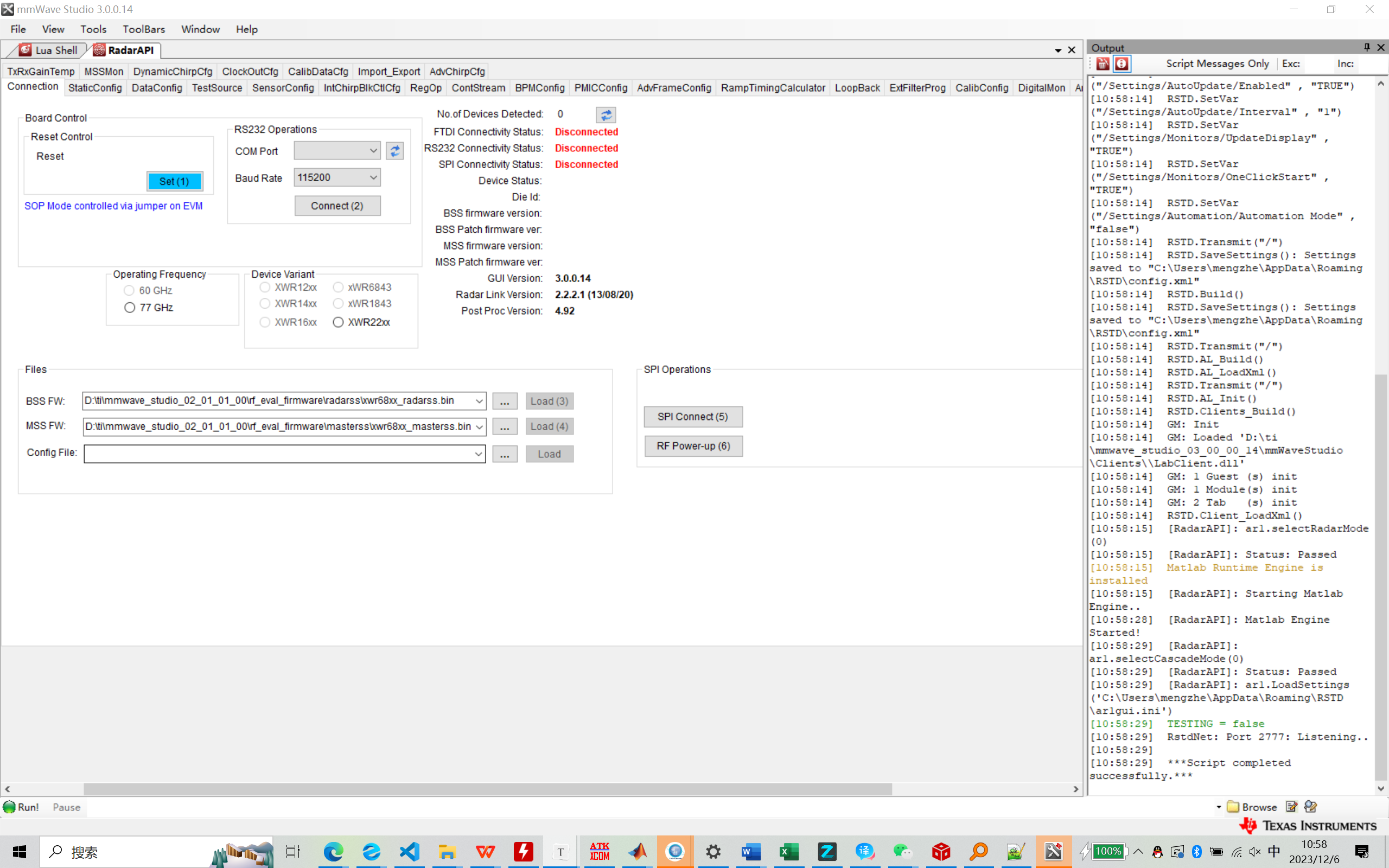

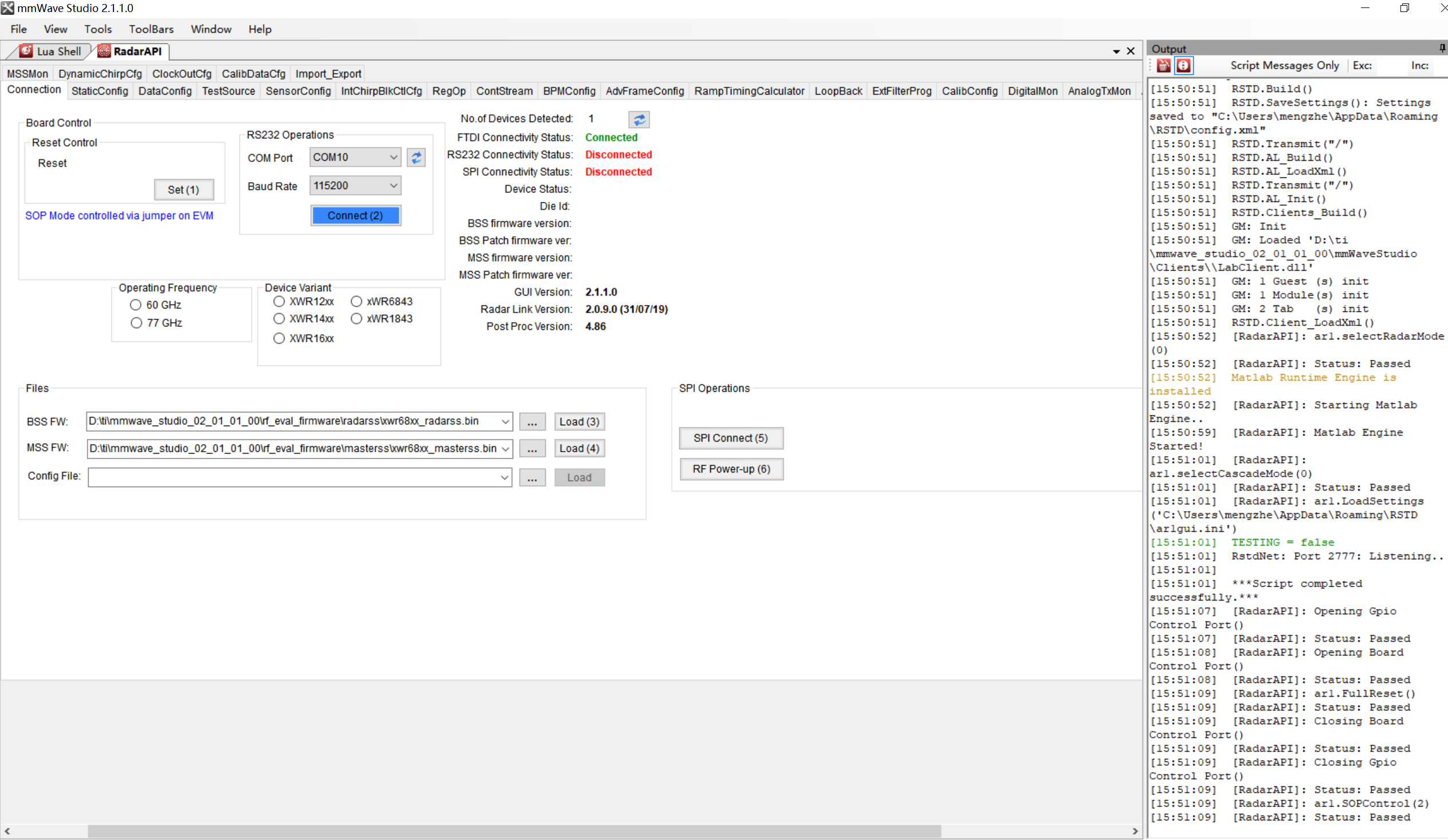

打开mmWave软件，当驱动和软件安装正常，界面显示如下，硬件连接正常的话，会显示连接了一个设备，对应FTDI连接

image-20231206155123947

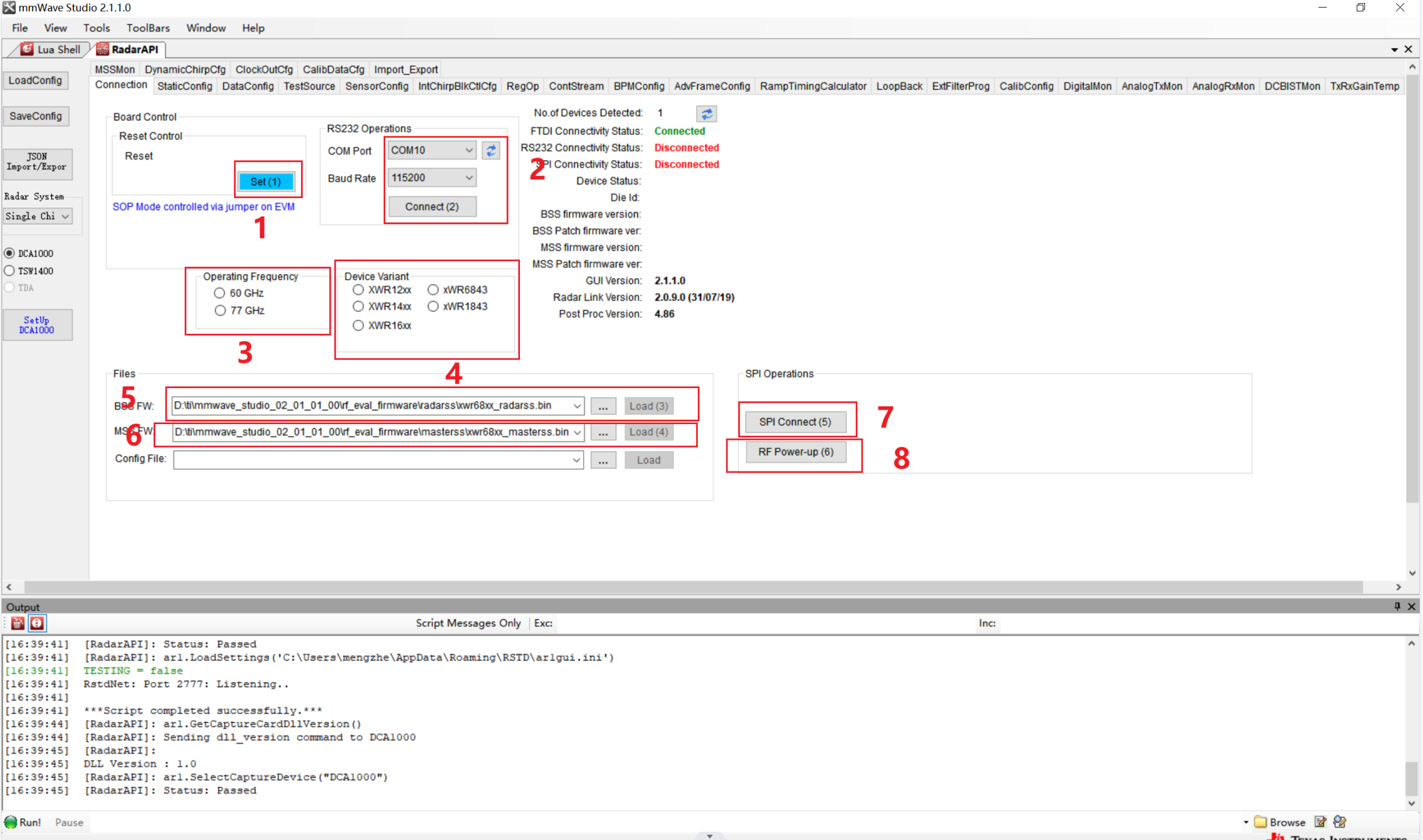

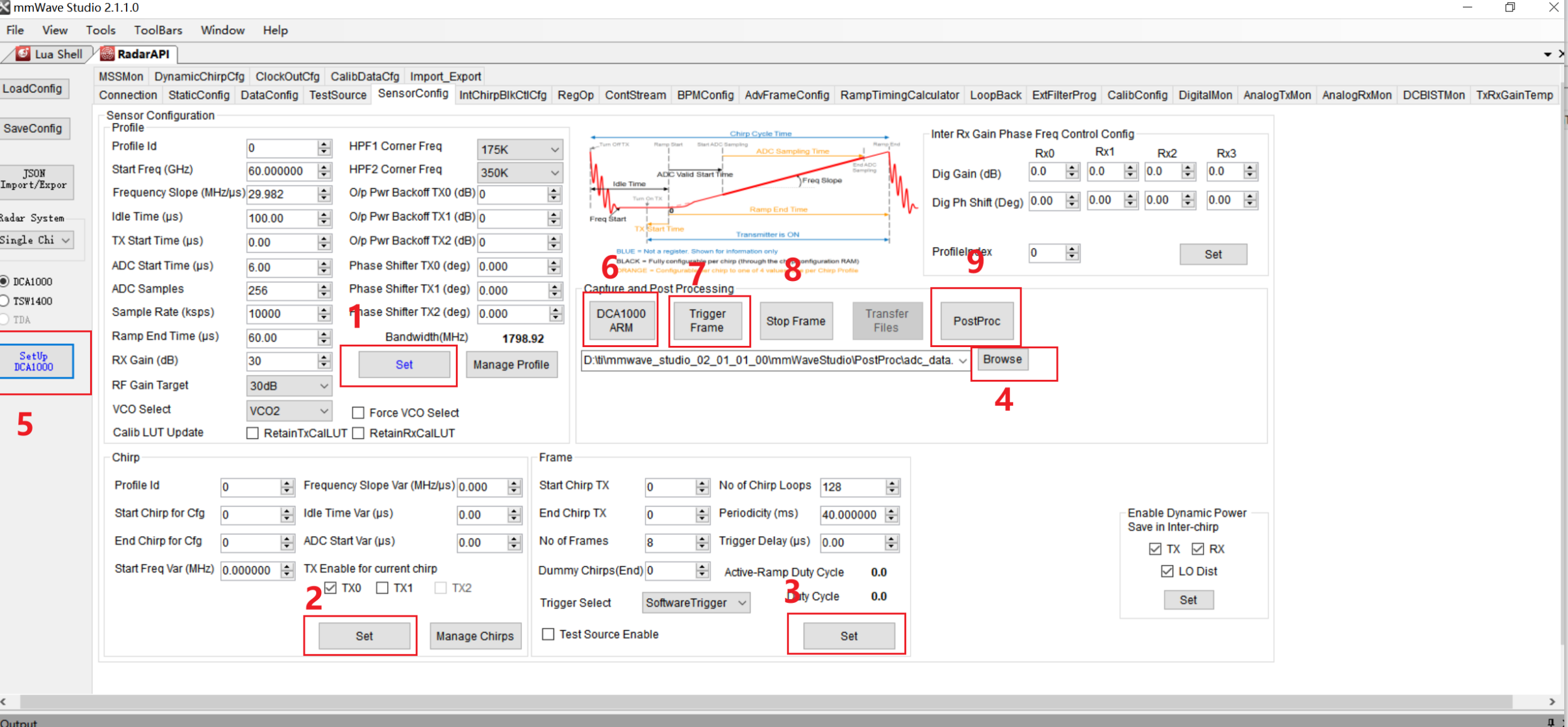

软件对应操作顺序按照蓝色指示进行

image-20231206155317133

(1) Reset control

直接set

(2) RS232 operations

选择DCA的Enhanced COM端口；波特率选择115200，点击连接，连接之后image-20231206164334223

通过RS232接口提供雷达设备与PC连接，支持固件加载

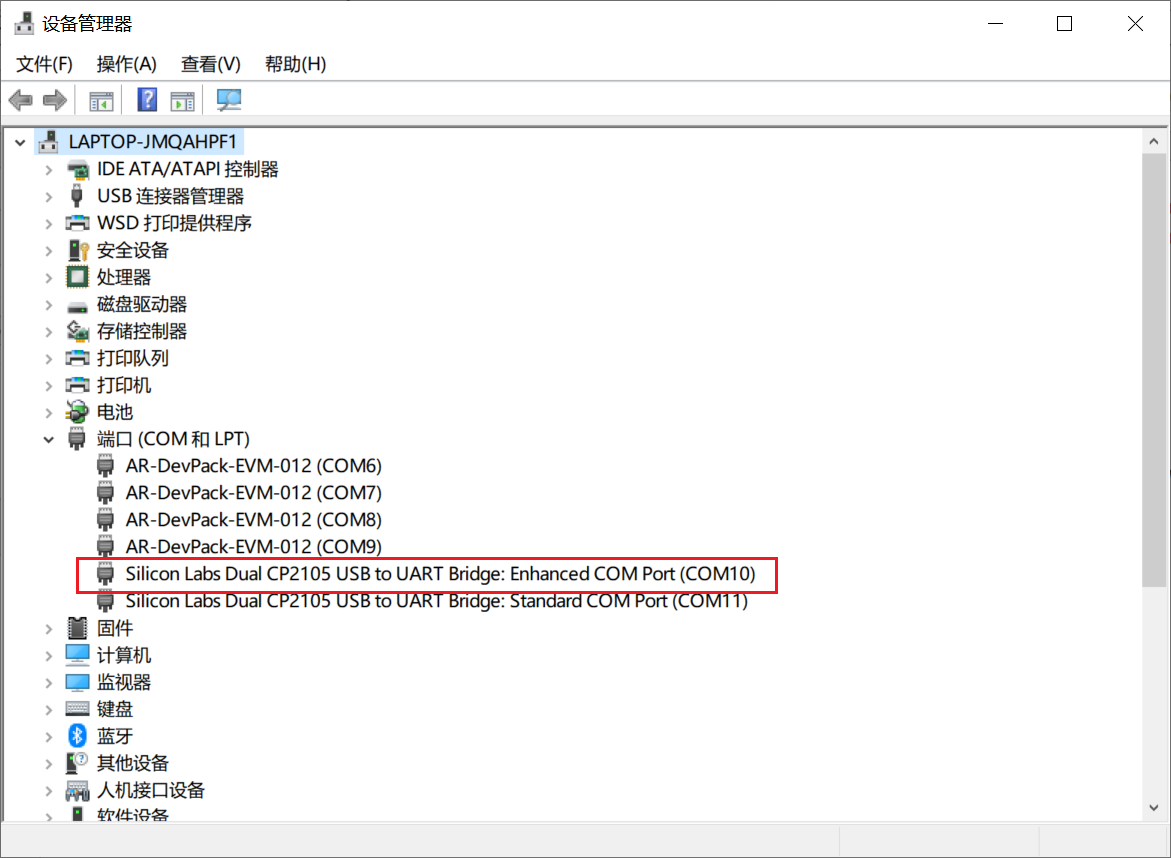

设备管理器中 enhanced com port（用户端口），standard com port（数据端口），COM Port选择用户端口，我这里是COM10

image-20231103165148447

(3)operating Frequency

工作频率使用的DCA1000是60Hz

(4)Device Variant

设备类型，使用的IWR6843ISK

(5)BSS FW

下载IWR固件到芯片（对应射频模块软件补丁）；对应路径为

D:\ti\mmwave_studio_02_01_01_00\rf_eval_firmware\radarss\xwr68xx_masterss.bin
(6)MSS FW

下载IWR固件到芯片（通信相关的MSS代码，即R4F的代码）；对应路径为

D:\ti\mmwave_studio_02_01_01_00\rf_eval_firmware\masterss\xwr68xx_masterss.bin
(7)SPI Connect

SPI连接；mmWave雷达设备使用SPI接口与外部主机处理器进行通信;

如果SPI连接不正常，可以通过使用Uniflash擦除FPGA的闪存

(8)RF Power-UP

射频通电，用户可以通过SPI通信接口向设备发送命令，并评估射频结果

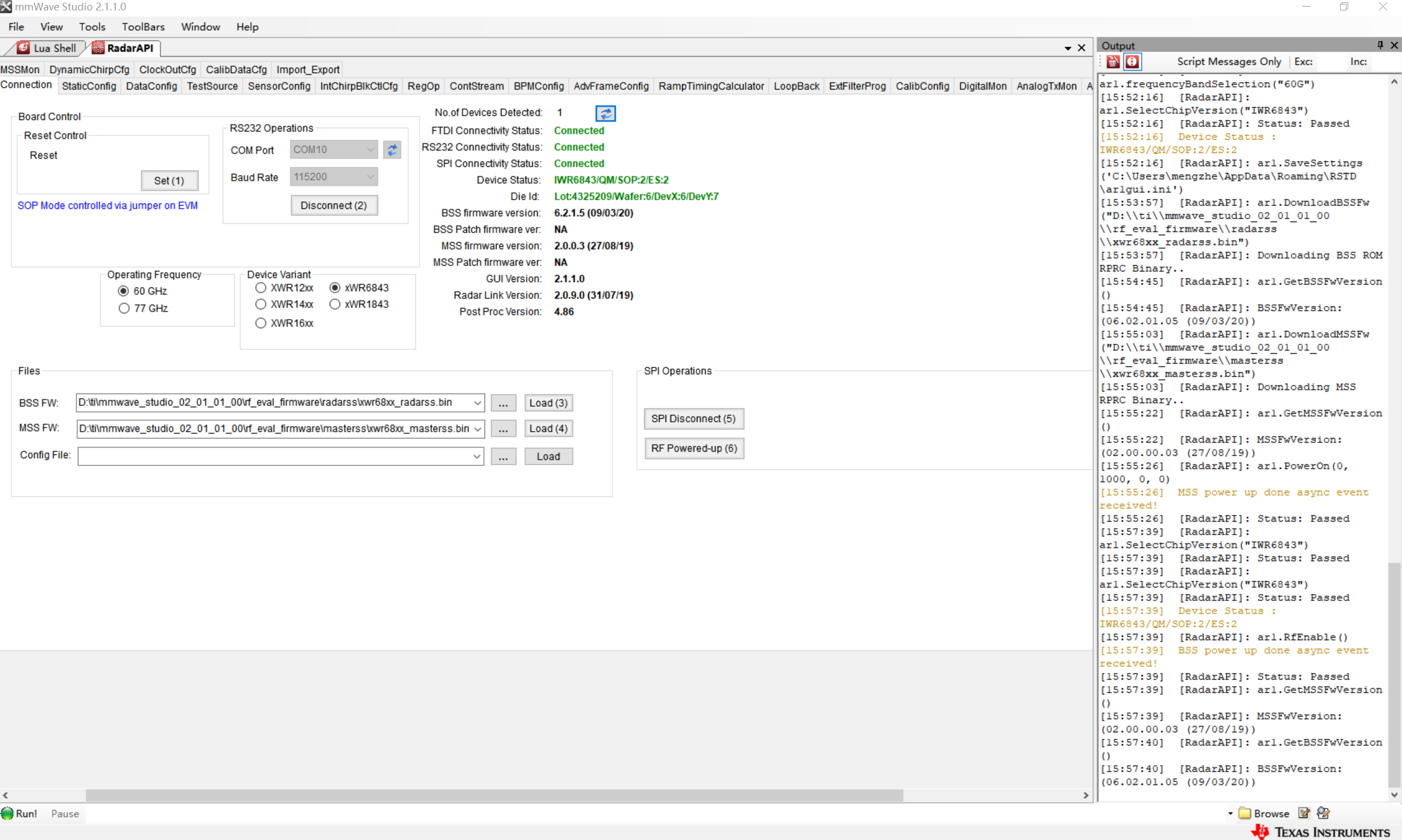

以上操作最好可以将output同时查看，以便于检查输出结果；如果操作正常，界面现实将如下所示

image-20231206155755331

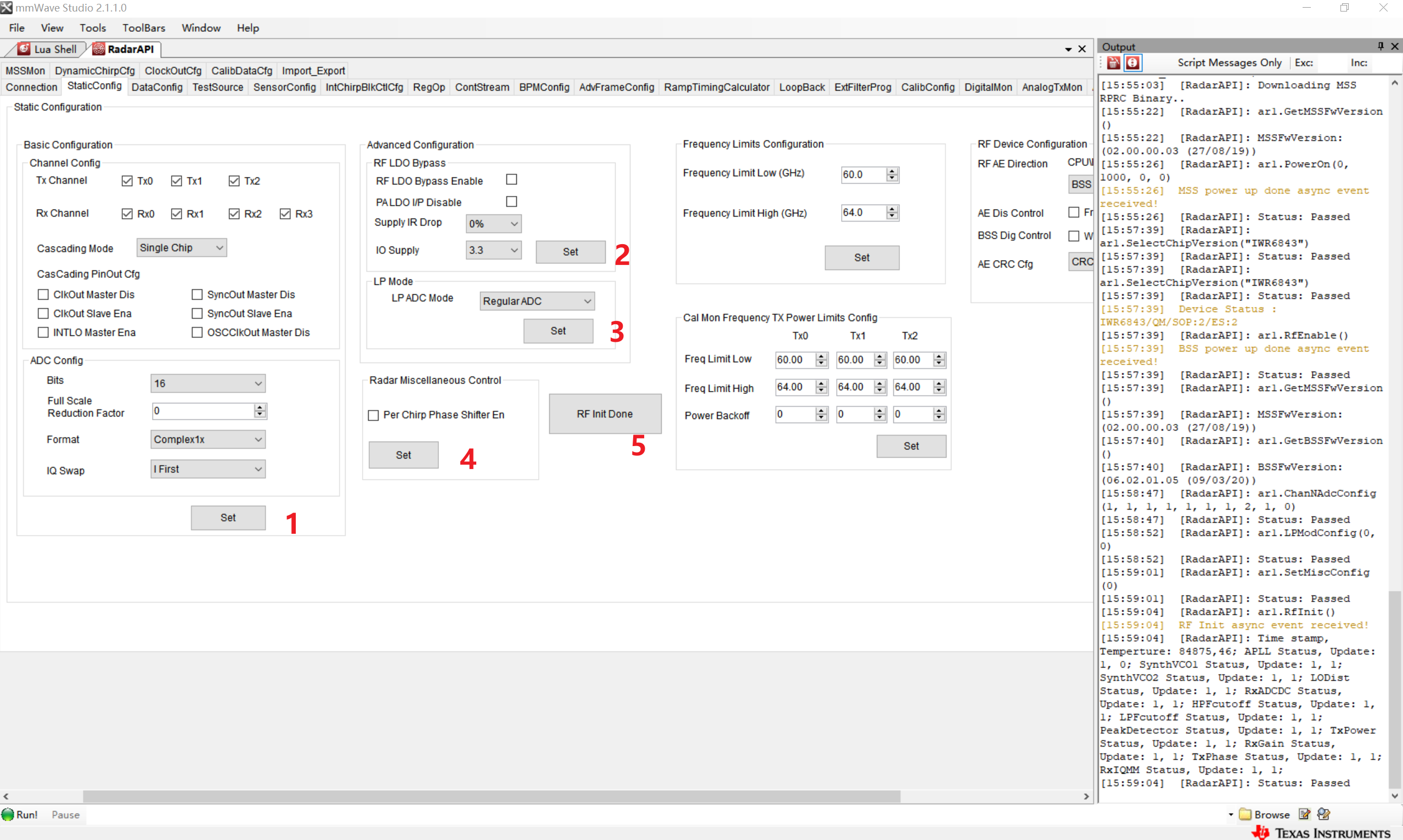

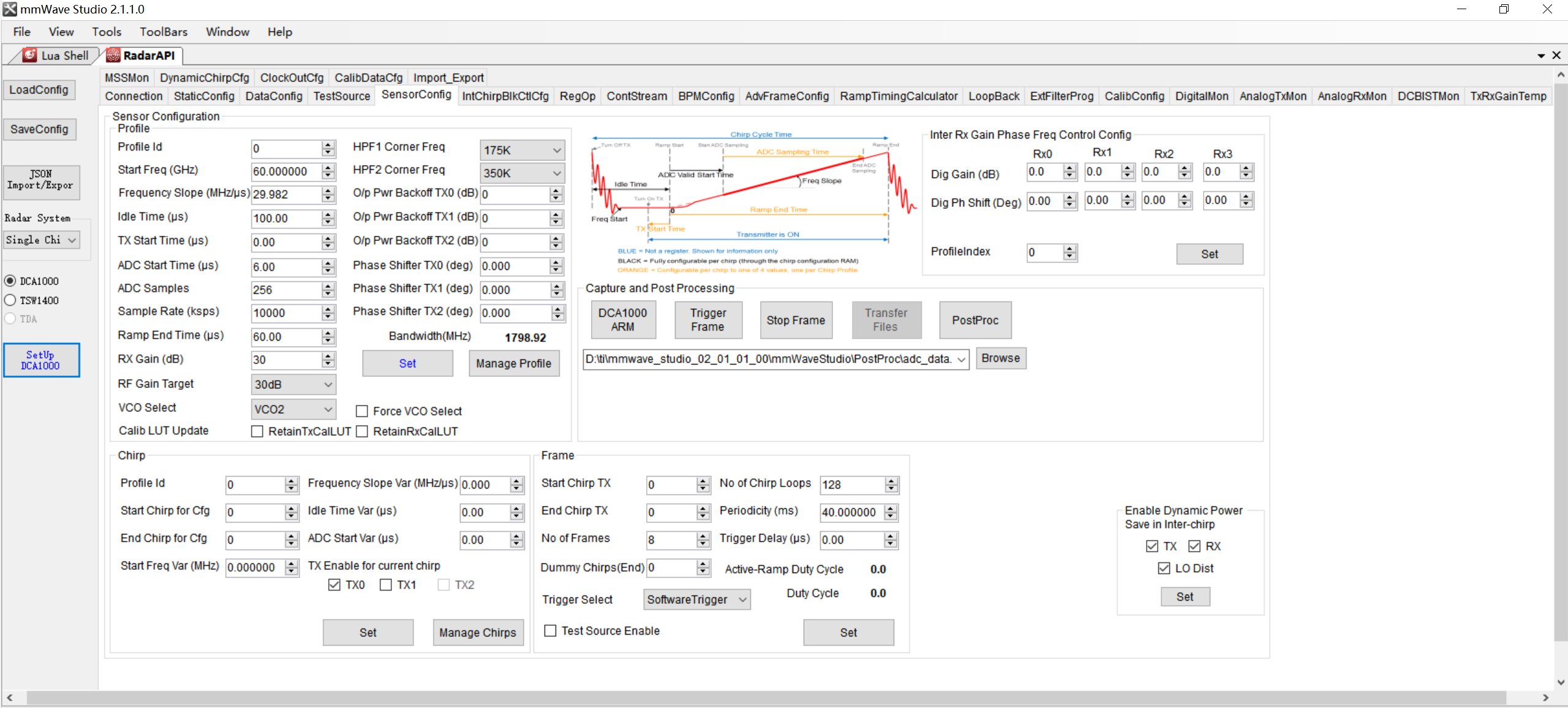

3、StaticConfig

静态配置，配置射频基本参数

image-20231103171935968

image-20231206160025930

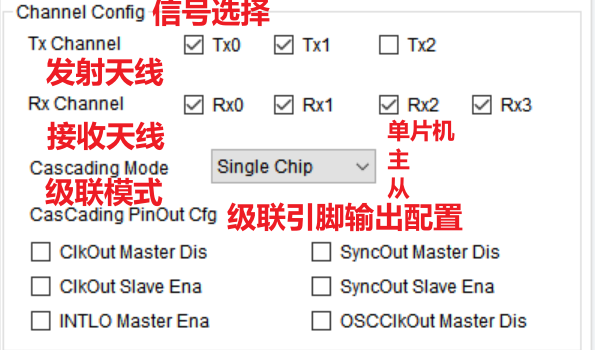

(1) Channel Config

使用天性以及级联模式

image-20231206162127743

(2) ADC Config

ADC采样位数、ADC采样输出格式、IQ采样选择

直接set

(3) Advanced Configuration

直接set

(4) LP Mode

选择数字模拟信号输入模式

  • Regular ADC：正常模式
  • Low Power ADC：低功耗模式，时钟速率降低一半
(5) RF Init

直接执行

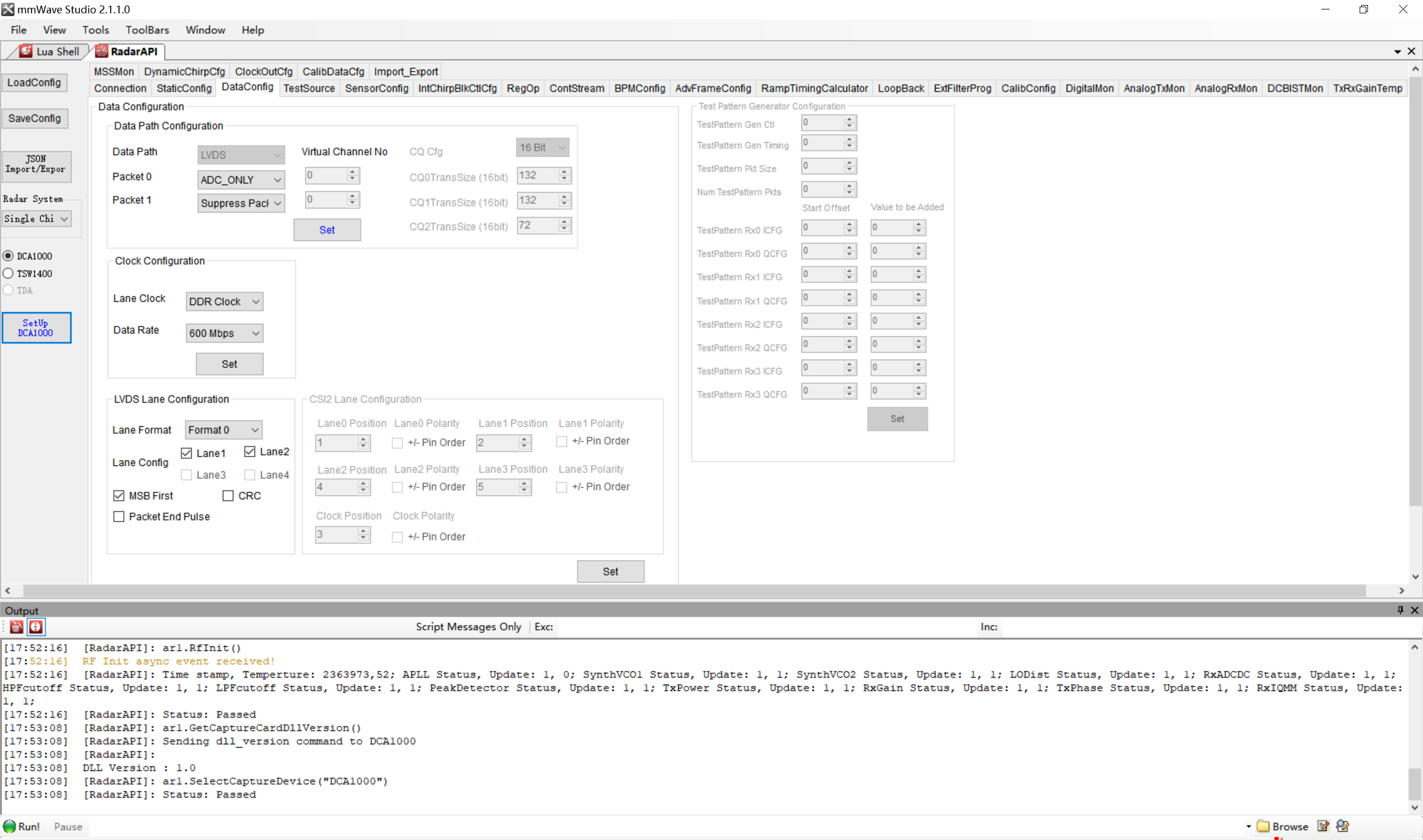

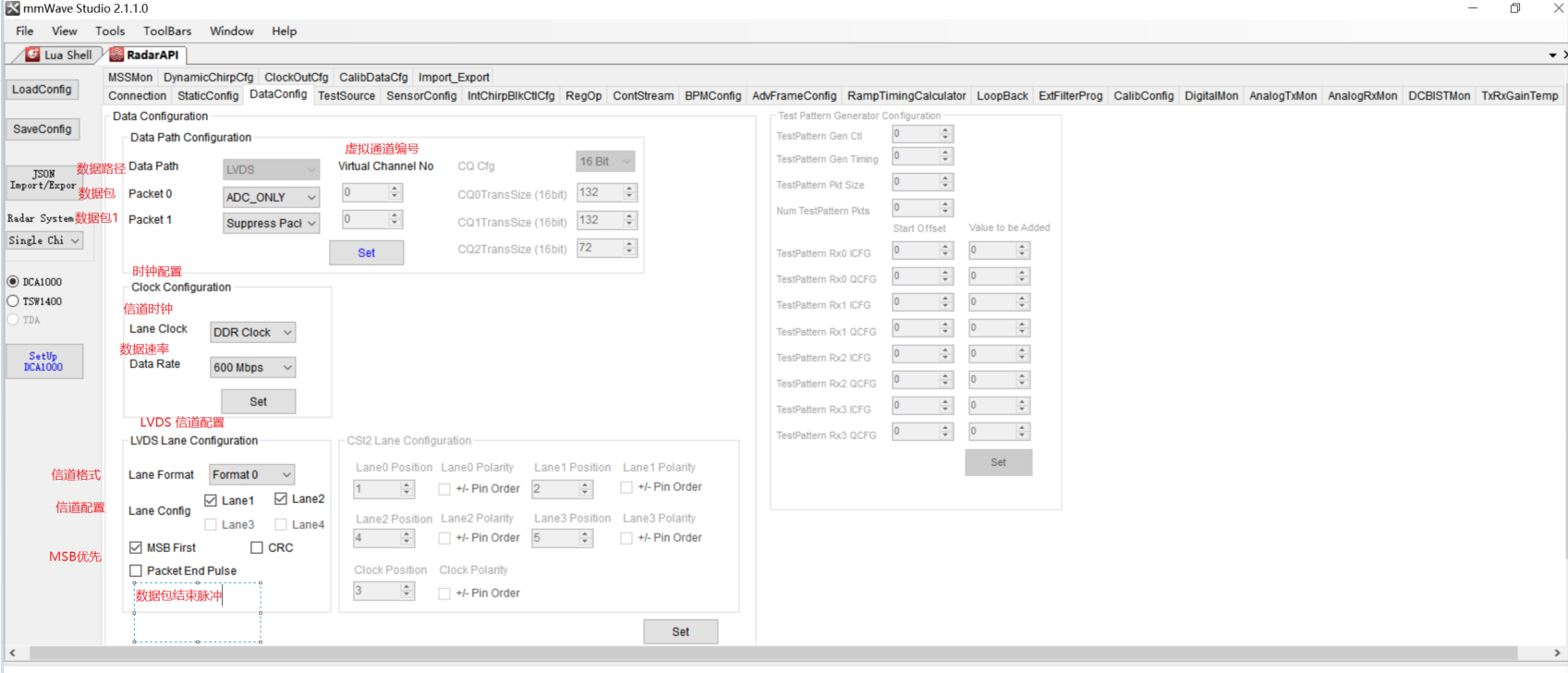

3、DataConfig

数据配置选项

image-20231103175324139

image-20231103180318386

4、SencorConfig

传感器配置，对应的关键参数即

profilecfg、chripcfg、framecfg

image-20231206162908635

image-20231206162942704

操作流程

image-20231206163017706

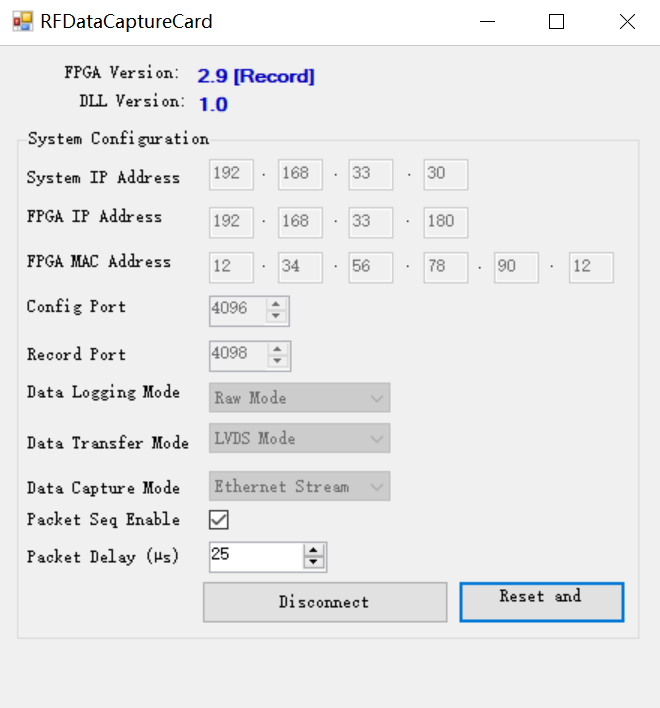

第五步的SetUp，DCA1000，在连接成功的之后，需要确认确实读取到了FPGA的版本号码，在得到了FPGA版本之后才可以采集到数据

image-20231106100622256

image-20231106100203824

正常执行时，获取结果调试记录，方便对比操作问题。

GM: Constructor
GM: Wed Dec 06 15:50:50 2023
RSTD.Transmit("/Settings")
[15:50:51]
[15:50:51]  ### Running Startup script: "D:\ti\mmwave_studio_02_01_01_00\mmWaveStudio\Scripts\Startup.lua" ###
[15:50:51]  RSTD.SetAndTransmit ("/Settings/Scripter/Display DateTime" , "1")
[15:50:51]  RSTD.SetAndTransmit ("/Settings/Scripter/DateTime Format" , "HH:mm:ss")
[15:50:51]  Scripter ignored: Attempt to UnBuild() again or before Build.
[15:50:51]  RSTD.SetVar ("/Settings/Clients/Client 0/Dll" , "D:\\ti\\mmwave_studio_02_01_01_00\\mmWaveStudio\\Clients\\\\LabClient.dll")
[15:50:51]  RSTD.SetVar ("/Settings/Clients/Client 0/Use" , "TRUE")
[15:50:51]  RSTD.SetVar ("/Settings/Clients/Client 1/Use" , "FALSE")
[15:50:51]  RSTD.SetVar ("/Settings/Clients/Client 2/Use" , "FALSE")
[15:50:51]  RSTD.SetVar ("/Settings/Clients/Client 3/Use" , "FALSE")
[15:50:51]  RSTD.SetVar ("/Settings/Clients/Client 4/Use" , "FALSE")
[15:50:51]  RSTD.SetVar ("/Settings/AL Client/AL Dll" , "D:\\ti\\mmwave_studio_02_01_01_00\\mmWaveStudio\\RunTime\\SAL.dll")
[15:50:51]  RSTD.SetVar ("/Settings/Clients/Client 0/GuiDll" , "")
[15:50:51]  RSTD.SetVar ("/Settings/AutoUpdate/Enabled" , "TRUE")
[15:50:51]  RSTD.SetVar ("/Settings/AutoUpdate/Interval" , "1")
[15:50:51]  RSTD.SetVar ("/Settings/Monitors/UpdateDisplay" , "TRUE")
[15:50:51]  RSTD.SetVar ("/Settings/Monitors/OneClickStart" , "TRUE")
[15:50:51]  RSTD.SetVar ("/Settings/Automation/Automation Mode" , "false")
[15:50:51]  RSTD.Transmit("/")
[15:50:51]  RSTD.SaveSettings(): Settings saved to "C:\Users\mengzhe\AppData\Roaming\RSTD\config.xml"
[15:50:51]  RSTD.Build()
[15:50:51]  RSTD.SaveSettings(): Settings saved to "C:\Users\mengzhe\AppData\Roaming\RSTD\config.xml"
[15:50:51]  RSTD.Transmit("/")
[15:50:51]  RSTD.AL_Build()
[15:50:51]  RSTD.AL_LoadXml()
[15:50:51]  RSTD.Transmit("/")
[15:50:51]  RSTD.AL_Init()
[15:50:51]  RSTD.Clients_Build()
[15:50:51]  GM: Init
[15:50:51]  GM: Loaded 'D:\ti\mmwave_studio_02_01_01_00\mmWaveStudio\Clients\\LabClient.dll'
[15:50:51]  GM: 1 Guest (s) init
[15:50:51]  GM: 1 Module(s) init
[15:50:51]  GM: 2 Tab   (s) init
[15:50:51]  RSTD.Client_LoadXml()
[15:50:52]  [RadarAPI]: ar1.selectRadarMode(0)
[15:50:52]  [RadarAPI]: Status: Passed
[15:50:52]  Matlab Runtime Engine is installed
[15:50:52]  [RadarAPI]: Starting Matlab Engine..
[15:50:59]  [RadarAPI]: Matlab Engine Started!
[15:51:01]  [RadarAPI]: ar1.selectCascadeMode(0)
[15:51:01]  [RadarAPI]: Status: Passed
[15:51:01]  [RadarAPI]: ar1.LoadSettings('C:\Users\mengzhe\AppData\Roaming\RSTD\ar1gui.ini')
[15:51:01]  TESTING = false
[15:51:01]  RstdNet: Port 2777: Listening..
[15:51:01]
[15:51:01]  ***Script completed successfully.***
[15:51:07]  [RadarAPI]: Opening Gpio Control Port()
[15:51:07]  [RadarAPI]: Status: Passed
[15:51:08]  [RadarAPI]: Opening Board Control Port()
[15:51:08]  [RadarAPI]: Status: Passed
[15:51:09]  [RadarAPI]: ar1.FullReset()
[15:51:09]  [RadarAPI]: Status: Passed
[15:51:09]  [RadarAPI]: Closing Board Control Port()
[15:51:09]  [RadarAPI]: Status: Passed
[15:51:09]  [RadarAPI]: Closing Gpio Control Port()
[15:51:09]  [RadarAPI]: Status: Passed
[15:51:09]  [RadarAPI]: ar1.SOPControl(2)
[15:51:09]  [RadarAPI]: Status: Passed
[15:52:13]  [RadarAPI]: ar1.Connect(10,115200,1000)
[15:52:15]  [RadarAPI]: ar1.Calling_IsConnected()
[15:52:16]  [RadarAPI]: ar1.SelectChipVersion("IWR6843")
[15:52:16]  [RadarAPI]: Status: Passed
[15:52:16]  [RadarAPI]: ar1.frequencyBandSelection("60G")
[15:52:16]  [RadarAPI]: ar1.SelectChipVersion("IWR6843")
[15:52:16]  [RadarAPI]: Status: Passed
[15:52:16]  Device Status : IWR6843/QM/SOP:2/ES:2
[15:52:16]  [RadarAPI]: ar1.SaveSettings('C:\Users\mengzhe\AppData\Roaming\RSTD\ar1gui.ini')
[15:53:57]  [RadarAPI]: ar1.DownloadBSSFw("D:\\ti\\mmwave_studio_02_01_01_00\\rf_eval_firmware\\radarss\\xwr68xx_radarss.bin")
[15:53:57]  [RadarAPI]: Downloading BSS ROM RPRC Binary..
[15:54:45]  [RadarAPI]: ar1.GetBSSFwVersion()
[15:54:45]  [RadarAPI]: BSSFwVersion:(06.02.01.05 (09/03/20))
[15:55:03]  [RadarAPI]: ar1.DownloadMSSFw("D:\\ti\\mmwave_studio_02_01_01_00\\rf_eval_firmware\\masterss\\xwr68xx_masterss.bin")
[15:55:03]  [RadarAPI]: Downloading MSS RPRC Binary..
[15:55:22]  [RadarAPI]: ar1.GetMSSFwVersion()
[15:55:22]  [RadarAPI]: MSSFwVersion:(02.00.00.03 (27/08/19))
[15:55:26]  [RadarAPI]: ar1.PowerOn(0, 1000, 0, 0)
[15:55:26]  MSS power up done async event received!
[15:55:26]  [RadarAPI]: Status: Passed
[15:57:39]  [RadarAPI]: ar1.SelectChipVersion("IWR6843")
[15:57:39]  [RadarAPI]: Status: Passed
[15:57:39]  [RadarAPI]: ar1.SelectChipVersion("IWR6843")
[15:57:39]  [RadarAPI]: Status: Passed
[15:57:39]  Device Status : IWR6843/QM/SOP:2/ES:2
[15:57:39]  [RadarAPI]: ar1.RfEnable()
[15:57:39]  BSS power up done async event received!
[15:57:39]  [RadarAPI]: Status: Passed
[15:57:39]  [RadarAPI]: ar1.GetMSSFwVersion()
[15:57:39]  [RadarAPI]: MSSFwVersion:(02.00.00.03 (27/08/19))
[15:57:40]  [RadarAPI]: ar1.GetBSSFwVersion()
[15:57:40]  [RadarAPI]: BSSFwVersion:(06.02.01.05 (09/03/20))
[15:58:47]  [RadarAPI]: ar1.ChanNAdcConfig(1, 1, 1, 1, 1, 1, 1, 2, 1, 0)
[15:58:47]  [RadarAPI]: Status: Passed
[15:58:52]  [RadarAPI]: ar1.LPModConfig(0, 0)
[15:58:52]  [RadarAPI]: Status: Passed
[15:59:01]  [RadarAPI]: ar1.SetMiscConfig(0)
[15:59:01]  [RadarAPI]: Status: Passed
[15:59:04]  [RadarAPI]: ar1.RfInit()
[15:59:04]  RF Init async event received!
[15:59:04]  [RadarAPI]: Time stamp, Temperture: 84875,46; APLL Status, Update: 1, 0; SynthVCO1 Status, Update: 1, 1; SynthVCO2 Status, Update: 1, 1; LODist Status, Update: 1, 1; RxADCDC Status, Update: 1, 1; HPFcutoff Status, Update: 1, 1; LPFcutoff Status, Update: 1, 1; PeakDetector Status, Update: 1, 1; TxPower Status, Update: 1, 1; RxGain Status, Update: 1, 1; TxPhase Status, Update: 1, 1; RxIQMM Status, Update: 1, 1;
[15:59:04]  [RadarAPI]: Status: Passed
[16:25:42]  [RadarAPI]: ar1.DataPathConfig(513, 1216644097, 0)
[16:25:42]  [RadarAPI]: Status: Passed
[16:25:52]  [RadarAPI]: ar1.LvdsClkConfig(1, 1)
[16:25:52]  [RadarAPI]: Status: Passed
[16:26:05]  [RadarAPI]: ar1.LVDSLaneConfig(0, 1, 1, 0, 0, 1, 0, 0)
[16:26:06]  [RadarAPI]: Status: Passed
[16:28:06]  [RadarAPI]: ar1.ProfileConfig(0, 60, 100, 6, 60, 0, 0, 0, 0, 0, 0, 29.982, 0, 256, 10000, 0, 131072, 30)
[16:28:06]  [RadarAPI]: Status: Passed
[16:28:09]  [RadarAPI]: ar1.ChirpConfig(0, 0, 0, 0, 0, 0, 0, 1, 0, 0)
[16:28:09]  [RadarAPI]: Status: Passed
[16:28:17]  Test Source Already Disabled...!!!
[16:28:17]  [RadarAPI]: ar1.DisableTestSource(0)
[16:28:17]  [RadarAPI]: Status: Passed
[16:28:17]  [RadarAPI]: ar1.FrameConfig(0, 0, 8, 128, 40, 0, 0, 1)
[16:28:17]  [RadarAPI]: Status: Passed
[16:30:32]  [RadarAPI]: ar1.GetCaptureCardDllVersion()
[16:30:32]  [RadarAPI]: Sending dll_version command to DCA1000
[16:30:32]  [RadarAPI]:
[16:30:32]  DLL Version : 1.0
[16:30:32]  [RadarAPI]: ar1.SelectCaptureDevice("DCA1000")
[16:30:32]  [RadarAPI]: Status: Passed
[16:30:41]  [RadarAPI]: ar1.CaptureCardConfig_EthInit("192.168.33.30", "192.168.33.180", "12:34:56:78:90:12", 4096, 4098)
[16:30:41]  [RadarAPI]: ar1.CaptureCardConfig_Mode(1, 2, 1, 2, 3, 30)
[16:30:41]  [RadarAPI]: ar1.CaptureCardConfig_PacketDelay(25)
[16:30:41]  [RadarAPI]: Sending fpga command to DCA1000
[16:30:41]  [RadarAPI]:
[16:30:41]  FPGA Configuration command : Success
[16:30:41]  [RadarAPI]: Sending record command to DCA1000
[16:30:41]  [RadarAPI]:
[16:30:41]  Configure Record command : Success
[16:30:41]  [RadarAPI]: ar1.GetCaptureCardFPGAVersion()
[16:30:41]  [RadarAPI]: Sending fpga_version command to DCA1000
[16:30:41]  [RadarAPI]:
[16:30:41]
[16:30:41]  FPGA Version : 2.9 [Record]
[16:30:41]
[16:30:51]  [RadarAPI]: ar1.CaptureCardConfig_StartRecord("D:\\ti\\mmwave_studio_02_01_01_00\\mmWaveStudio\\PostProc\\adc_data20231206.bin", 1)
[16:30:51]  [RadarAPI]: Sending start_record command to DCA1000
[16:30:56]  [RadarAPI]: ar1.StartFrame()
[16:30:56]  [RadarAPI]: Status: Passed
[16:30:56]  Frame start async event received!
[16:30:56]  Frame End async event received!
[16:30:56]  [RadarAPI]: Frame Ended
[16:30:58]  [RadarAPI]:
[16:30:58]  [RadarAPI]:
[16:30:58]  Start Record command : Success
[16:30:58]
[16:30:58]  Record is completed
[16:30:58]
[16:30:58]  Record stop is done successfully

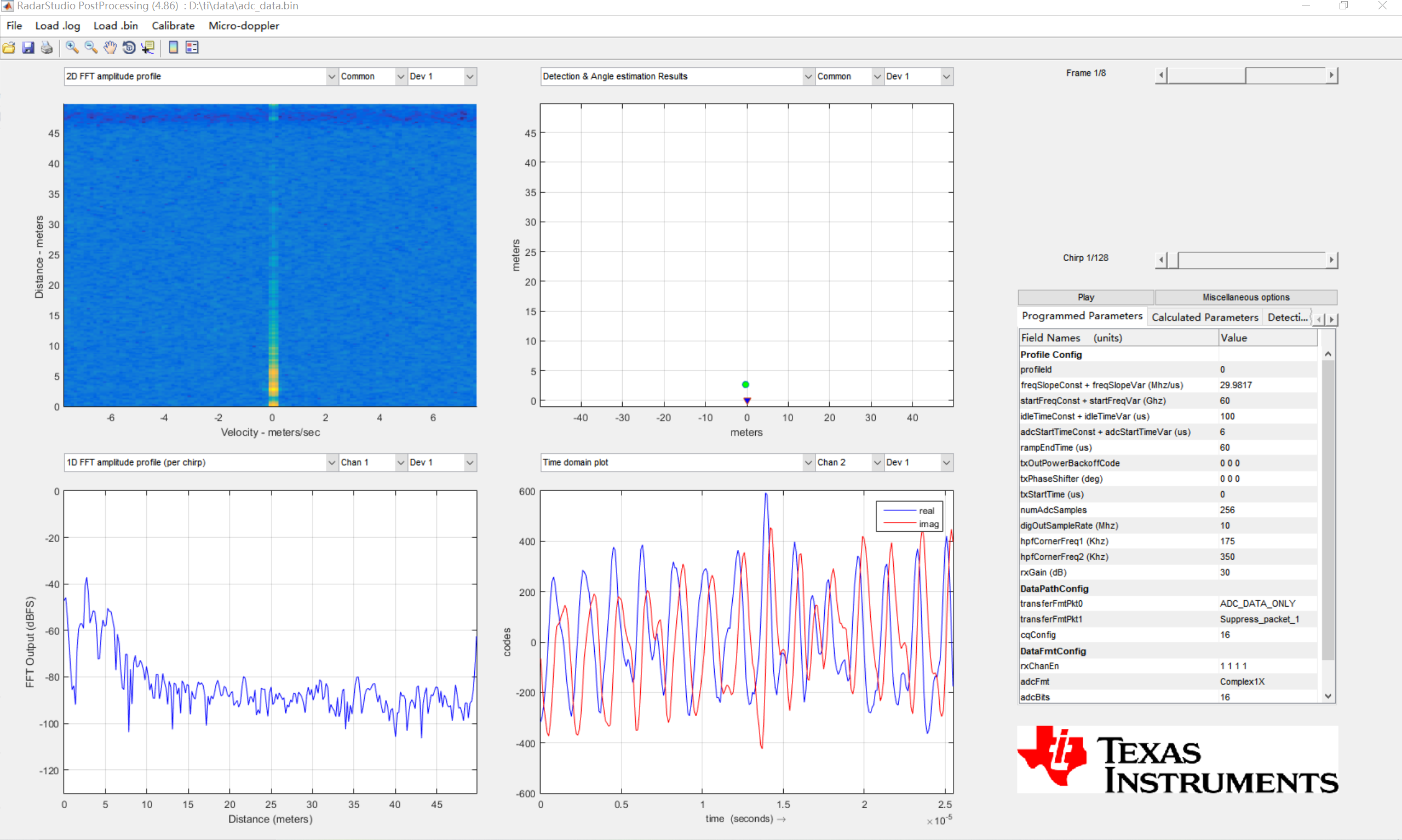

[16:31:06]  [RadarAPI]: ar1.StartMatlabPostProc("D:\\ti\\mmwave_studio_02_01_01_00\\mmWaveStudio\\PostProc\\adc_data20231206.bin")
[16:31:06]  [RadarAPI]: No of files Captured: 1, Total no of frames for each device : 8
Frame start async event received!
[16:30:56]  Frame End async event received!
[16:30:56]  [RadarAPI]: Frame Ended
[16:30:58]  [RadarAPI]:
[16:30:58]  [RadarAPI]:
[16:30:58]  Start Record command : Success
[16:30:58]
[16:30:58]  Record is completed
[16:30:58]
[16:30:58]  Record stop is done successfully
[16:31:06]  [RadarAPI]: ar1.StartMatlabPostProc("D:\\ti\\mmwave_studio_02_01_01_00\\mmWaveStudio\\PostProc\\adc_data20231206.bin")
[16:31:06]  [RadarAPI]: No of files Captured: 1, Total no of frames for each device : 8
小学导航员
关注
  • 6
    点赞
  • 踩
  • 36
    收藏
    觉得还不错? 一键收藏
  • 5
    评论
DCA1000+AWR1843采集雷达原始数据
weixin_45010335的博客
05-08 1697
DCA1000+AWR1843采集雷达原始数据
DCA1000EVM使用说明
兰君
12-14 6105
目录 文章目录目录软硬件环境准备mmWave Studio安装和启动下载安装安装Matlab运行时硬件安装步骤硬件固定线缆连接检查串口设置本地连接打开mmWave Studio连接点击Static Config选项点击Data config选项点击Sensor Config选项 软硬件环境准备 5V/2.5A（电流要求不小于2.5A）电源适配器1个或2个 micro USB线2条 RJ45网线1根 60引脚Samtec连接线（DCA1000EVM自带） mmWave Studio（以mmWave Stud
不使用mmwaveStudio软件，通过DCA1000采集原始数据（以IWR1642为例）
wangshuxuan121的博客
09-19 5625
IWR1642+DCA1000，不使用mmwaveStudio从网口获取原始数据的方法。
IWR6843-Read-Data-Python-MMWAVE-SDK:使用Python读取IWR6843ISK传感器串行数据
04-09
IWR6843-读取数据Python-MMWAVE-SDK 使用Python程序读取和绘制IWR6843ISK传感器串行数据。 这是ibaiGorordo（ ）创建的代码的修改版本，用于从IWR1443读取数据。
Ti毫米波雷达板AWR2944的软件安装和使用
最新发布
2401_83286488的博客
05-17 867
1.4 将ftd2xx.dll文件放到D:\mmwave_studio_03_01_03_01\mmWaveStudio\Clients\AR1xController文件夹下。需要一根12V 3A的电源给雷达板供电，5V3A电源给DCA1000EVM供电 一根USB插雷达板的FTDI口，一跟RJ45网线连接电脑和DCA1000EVM。将雷达如图所示与电脑连接（有时候RS232连接失败可能是上电顺序：先上电雷达板再上电DCA1000 再连接USB线）用跳线帽将雷达板的SOP0 SOP1短接。
TI毫米波雷达人体生命体征（呼吸、心跳）信号提取算法（IWR6843ISK+DCA1000EVM）
热门推荐
m0_61934621的博客
08-02 1万+
本篇内容介绍的算法主要为传统的提取算法，但可实现在1m内呈现良好的检测效果，能够提取出非常可观的呼吸和心跳波形，但在超出1m的距离后便不适用这个算法了。远距离检测呼吸和心跳始终是这个领域一个很大的挑战。要实现远距离检测可在提取相位信号、分离呼吸和心跳信号上进行改进处理，例如线性解调提取相位、改进的VMD分离呼吸和心跳算法。
【TI毫米波雷达】DCA1000EVM+mmWave Studio数据采集的MIMO模式设置（多天线发射工作模式）
网易独家音乐人Mike Zhou的博客
07-13 5095
【TI毫米波雷达】DCA1000EVM+mmWave Studio数据采集的MIMO模式设置（多天线发射工作模式）
使用DCA1000和EVM板进行数据采集
qq_42235129的博客
12-11 8095
目录 1. 准备工作 1.1 硬件 1.2 软件 2. 驱动安装 3. 设置静态IP地址 4. 采集数据 5. 采集的数据文件的格式 6. 数据采集存储的数据流 参考资料 1. 准备工作 1.1 硬件 EVM板，电源线（5V，>2.5A），USB线 DCA1000，电源线（5V，>2A），USB线，网线，60pin Samtec cable 1.2 软件 mmWave Studio Matlab Runtime Engine v8.5.1 将DCA1000和EVM板
DCA1000EVM使用指南
06-25
此文档为https://blog.csdn.net/qq_43635156/article/details/125458035博客中的内容，不想下载可以直接去看那篇博客
雷达数据采集DCA1000EVM使用指南
bigData1994pb的博客
05-21 1万+
目录 1.开发环节 （1）硬件 （2）软件 2.操作步骤 （1）按图1连接并固定DCA1000EVM和IWR1642BOOST （2）短接IWR1642BOOST上的SOP0和SOP1（即P2和P4） （3）按图3连接线缆 （4）检查串口 （5）设置本地连接 （6）打开mmWave Studio （7）点击Static Config选项 （8）点击Date Config选项 （9）点击Sensor Config选项 （10）DCA1000EVM触发模式 1.开发环节 （1）硬
基于Qt开发的DCA1000EVM远程采集的程序源码+项目说明+ppt文档.zip
10-11
基于Qt开发的DCA1000EVM远程采集的程序源码+项目说明+ppt文档.zip 这是一个基于Qt开发的DCA1000EVM远程采集的程序，有加入： 1. TCP/IP通讯部分 该部分又分为：离线采集、在线传输回来 2. 编码部分 该部分又分为：...
基于Qt开发的DCA1000EVM远程采集的程序源码+项目说明+PPT介绍+示例图片.zip
04-12
基于Qt开发的DCA1000EVM远程采集的程序源码+项目说明+PPT介绍+示例图片.zip 基于Qt开发的DCA1000EVM远程采集的程序源码+项目说明+PPT介绍+示例图片.zip 基于Qt开发的DCA1000EVM远程采集的程序源码+项目说明+PPT介绍+...
AWR2243与DCA1000数据采集版基本操作使用
10-02
在实际操作中，AWR2243BOOST雷达开发板与DCA1000EVM数据采集卡的结合使用，可实现从毫米波雷达前端捕获数据，经过DCA1000EVM的处理，然后通过网络进行数据传输和分析，为雷达系统的设计、测试和调试提供了便利的工具...
IWR6843ISK+DCA1000EVM毫米波雷达波形数据采集
This is how you remind me
04-06 3716
IWR6843ISK+DCA1000EVM毫米波雷达波形数据采集。
【TI毫米波雷达】IWR6843AOPEVM-G的DCA1000EVM模式配置及避坑（官方手册有误）
网易独家音乐人Mike Zhou的博客
05-26 2037
【TI毫米波雷达】IWR6843AOPEVM-G的DCA1000EVM模式配置及避坑（官方手册有误）
毫米波雷达DAC1000EVM预备知识自学（笔者自学笔记——5 DCA1000EVM命令和数据格式）
mstcoder的博客
09-11 1679
相关自学笔记
IWR6843ISK+DCA1000EVM+mmwave studio原始数据采集
touchwith的博客
05-25 5232
使用IWR6843isk+DCA1000+mmwave studio进行毫米波雷达原始数据采集
IWR6843ISK+DCA1000EVM+MMWAVE STUDIO 捕获雷达原始adc数据
weixin_44063418的博客
11-17 5677
IWR6843ISK+DCA1000EVM+mmWave Studio 捕获雷达原始adc数据
毫米波雷达IWR1642和DCA1000 EVM环境搭建
qq_37247026的博客
06-07 3214
mmWaveStudio GUI设计用于表征和评估TI Radar器械。mmWaveStudio通过SPI向mmWave设备发送命令来配置和控制mmWave设备。使用DCA 1000 EVM或TSW 1400 EVM板捕获ADC数据，并在Matlab中处理数据，结果显示在GUI中。mmWaveStudio GUI利用C DLL和一组API通过FTDI FT 4232 H设备从GUI通信到设备。FT 4232 H是一款USB 2.0高速（480 Mb/s）转UART IC。
IWR6843+DCA1000采集原始数据
09-25
IWR6843 DCA1000是一种用于采集原始数据的设备。在使用TI IWR6843ISK DCA1000进行数据采集时，可以得到原始数据。这些原始数据可以通过使用算法进行处理，并提取出人体的生命体征信号，例如呼吸和心跳信号。算法可以通过使用带通滤波器、估计包络和移动平均滤波等方法来分离和提取这些信号。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 5
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
