咸鱼Micropython—DAC（数模转换）

利用DAC，我们可以产生0～3.3V的电压，也可以产生各种波形，甚至播放音乐。DAC的基本用法是：

DAC基本用法

from pyb import DAC

dac = DAC(1)            # X5引脚作为DAC输出
dac.write(128)          # 输出1.65V（默认8位精度）

dac = DAC(1, bits=12)   # DAC1精度为12位
dac.write(4095)         # 输出3.3V

因为PYB V10有两路DAC，所以DAC函数的参数可以是1或2，分别对应这两路硬件DAC输出。它们对应的GPIO是X5和X6，也就是PA4和 PA5。
注意一些STM32控制器中没有DAC模块，这样的pyboard不能使用 DAC功能。

输出三角波
pyb模块中的DAC模块已经自带了三角波功能，我们通过 triangle（）函数就可以自动产生三角波。函数的参数代表 DAC 刷新的频率，而一个三角波包含2048个点，因此函数的参数除以2048就代表三角波的频率。

from pyb import DAC

dac = DAC(1)
dac.triangle(204800)

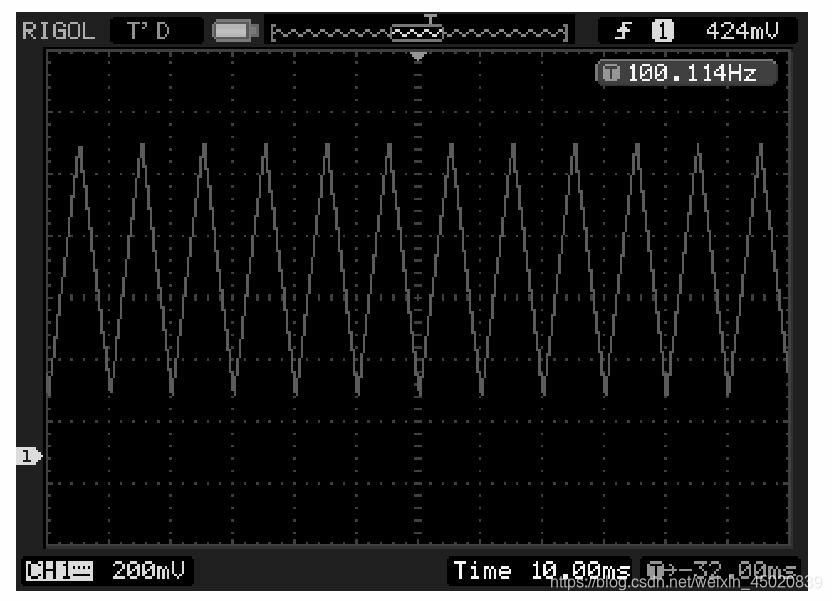

示波器显示
在这里插入图片描述

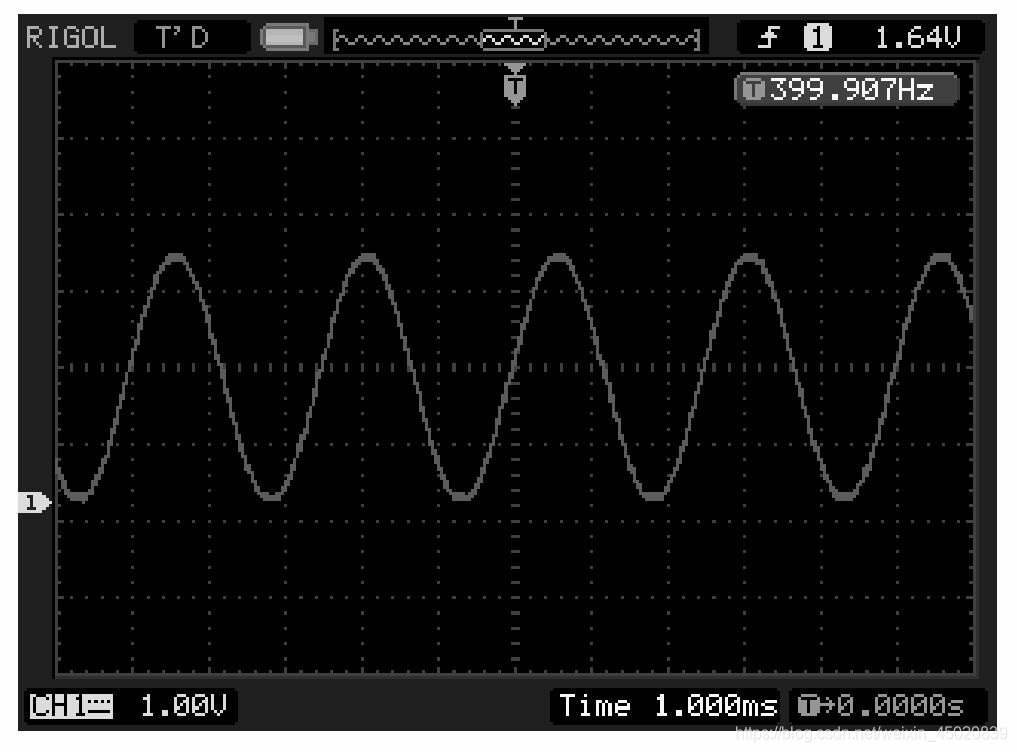

输出正弦波

import math
from pyb import DAC


# 创建正弦波缓存
buf = bytearray(100)
for i in range(len(buf)):
   buf[i] = 128 + int(127 * math.sin(2 * math.pi * i / len(buf)))

# 以400HZ频率输出正弦波
dac = DAC(1)
dac.write_timed(buf, 400 * len(buf), mode=DAC.CIRCULAR)

在这里插入图片描述

输出12位精度正弦波

import math
from array import array
from pyb import DAC

# 创建正弦波缓存，使用12位精度
buf = array('H', 2048 + int(2047 * math.sin(2 * math.pi * i / 128)) for i in range(128))

#  以400HZ频率输出正弦波
dac = DAC(1, bits=12)
dac.write_timed(buf, 400 * len(buf), mode=DAC.CIRCULAR)

产生噪声
使用DAC模块的noise（）函数还可以生成伪随机噪声。在产品测试、模拟信号仿真等应用上可以用到这个功能。

from pyb import DAC

dac =DAC(1)
#noise（）函数的参数是噪声的频率。
dac.nosie(500)   #在DAC1上输出噪声信号

总结：

用法	说明
class pyb.DAC(port, bits=8)	定义DAC 。port，1或2，对应X5（PA4）/X6（PA5） bits，输出精度，可以是8或12
dac.init(bits=8)	初始化DAC
dac.noise(freq)	以指定频率，产生伪随机噪声信号
dac.triangle(freq)	以指定频率产生三角波
dac.write(value)	写入参数。在8bits时，参数范围[0-255]；在12bits时，参数范围[0…4095]

dac.write_timed(data, freq, *, mode=DAC.NORMAL)

使用DMA方式周期写入数据

data，缓冲区数组
freq，默认使用Timer(6)，用指定频率更新。也可以指定另外的定时器，有效的定时器是[2, 4, 5, 6, 7, 8]。
mode，DAC.NORMAL or DAC.CIRCULAR
