传感器实验——语音模块

MR开发板

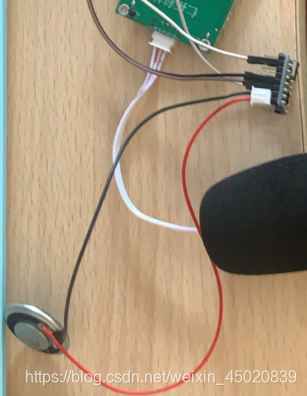

JQ8900-16P 语音模块

J Q 8 9 0 0 - 1 6 P 选 用 的 是 S O C 方 案 ， 集 成 了 一 个 1 6 位 的 M C U ， 以 及 一 个 专 门针 对 音 频 解 码 的 A D S P ， 采 用 硬 解 码 的 方 式 ， 更 加 保 证 了 系 统 的 稳 定 性 和 音 质 。 小 巧 尺寸 更 加 满 足 嵌 入 其 它 产 品 的 需 求 。

使用方法

USB链接
使用安卓数据线即可。模块和电脑连接后会以U盘的方式出现

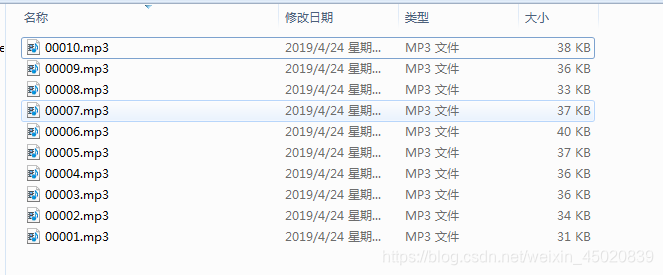

打开U盘后即可替换里面的音频

示例程序：播放音频

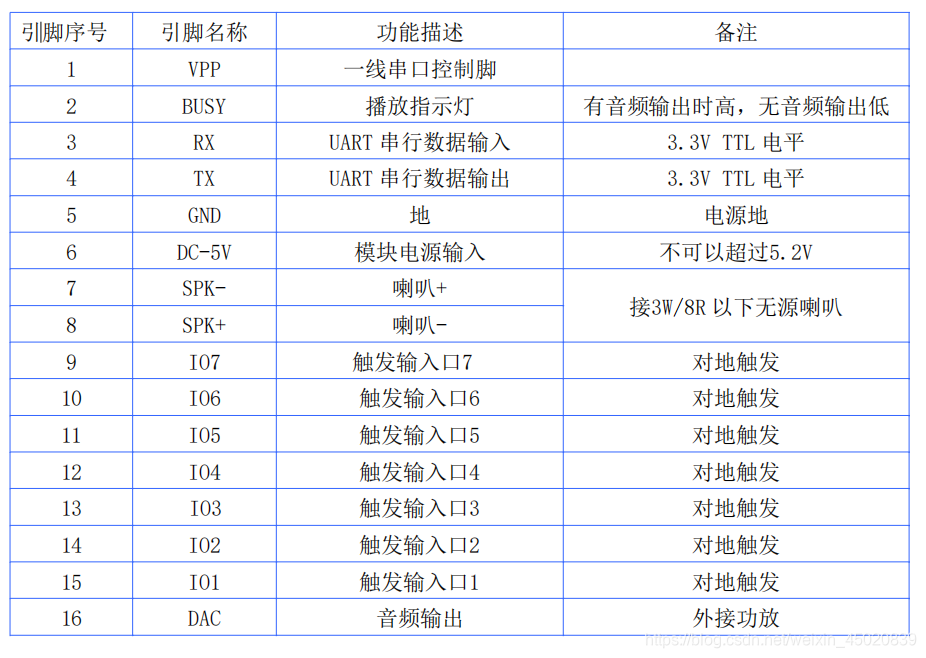

引脚说明

语音模块JQ8900	开发板
busy	A4
IO3	A0
5v	5v
GND	GND
喇叭红线	spk+
喇叭黑线	spk-

实例程序

from pyb import Pin
busy = Pin('A4',Pin.IN)
do=Pin('A0',Pin.OUT_PP)
do(1)     #默认高电
do(0)     #低电触发 播放音频

注意本传感器使用micropython控制时，需先把do（输出引脚拉高然后再拉低）注意逻辑
详细的应用方法（普通的）请参考以下案例传感器实验——噪音警报
