本文介绍了3A降压模块MP1584en的原理及在Stduino Nano和UNO上的应用。通过调整电位器，实现12V到5V的电压转换。Stduino IDE支持多种STM32板型，并提供调试、代码补全等便捷功能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

37种传感器（二十七）3A降压MP1584en模块+Stduino Nano&UNO

本文转载自：http://www.stduino.com/forum.php?mod=viewthread&tid=54&extra=page%3D1=

关键词：
51、stm32、arduino、stduino单片机、stduino UNO&Nano、3A降压MP1584en模块

说明：
DC-DC转换器指可以将一个直流电压转换成另一个直流电压的转换器。依据转换前后可以分为三类：升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC转换器。
MP1584EN是一降压模块，该降压模块基于MP1584EN芯片，能够驱动3 A负载，并将4.5 V至28 V之间的输入电压转换为0.8 V至20 V之间的较低电压。其原理在于其内部的BUCK电路。

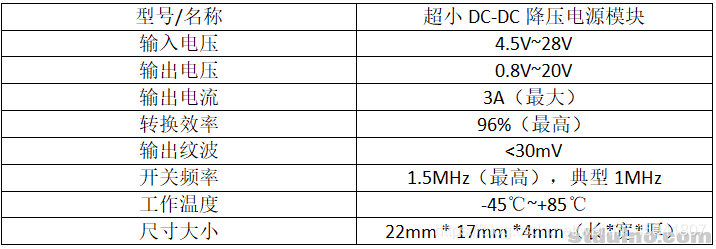

以下是这一款降压模块的参数：
在这里插入图片描述
其输入与输出关系为：
