Studio 5000与巴鲁夫远程通讯配置

巴鲁夫的IO模块与AB的IO模块一样，都需要一个通讯模块与PLC连接。

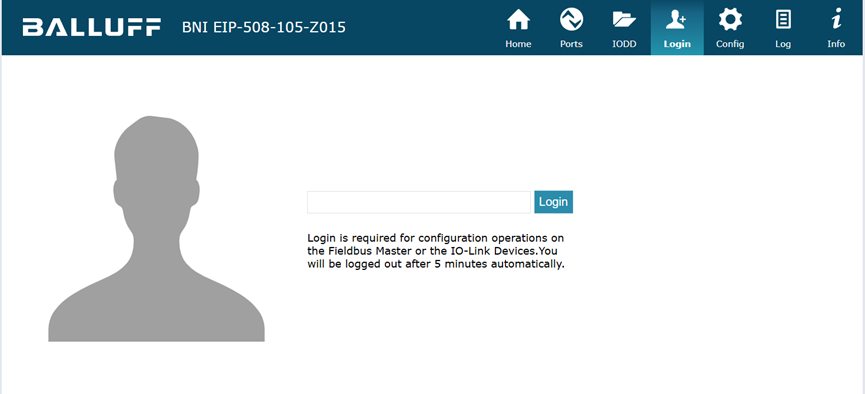

巴鲁夫通讯模块(EIP-508-105-Z015)初始IP是192.168.1.1，将主机IP与其设置在同一网段下，然后打开网址。登录。初始密码是BNIEIP.
在这里插入图片描述

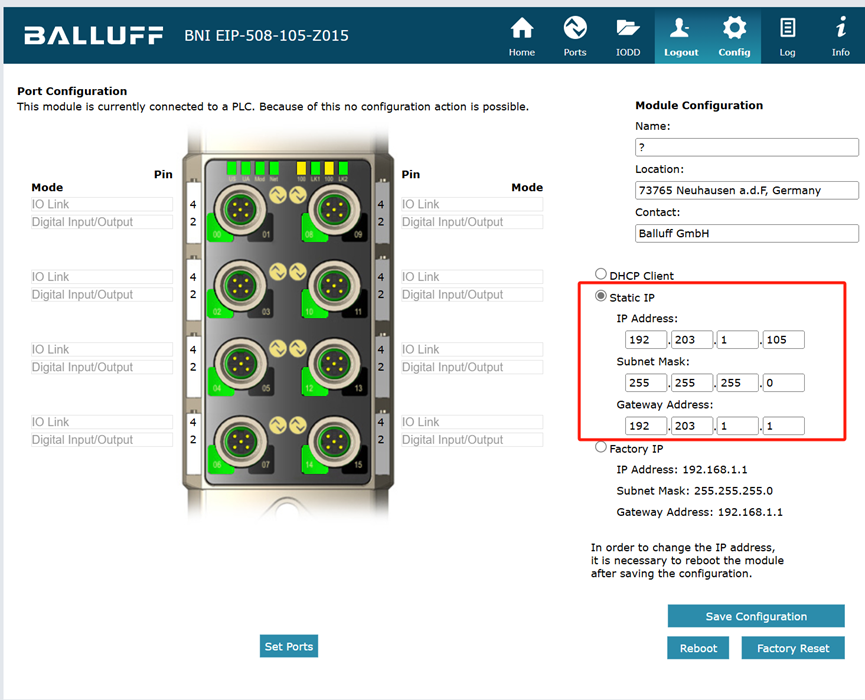

然后修改成我们自己想要的IP，修改完后要Reboot一下，在重新上电，IP才能重新写入。
在这里插入图片描述

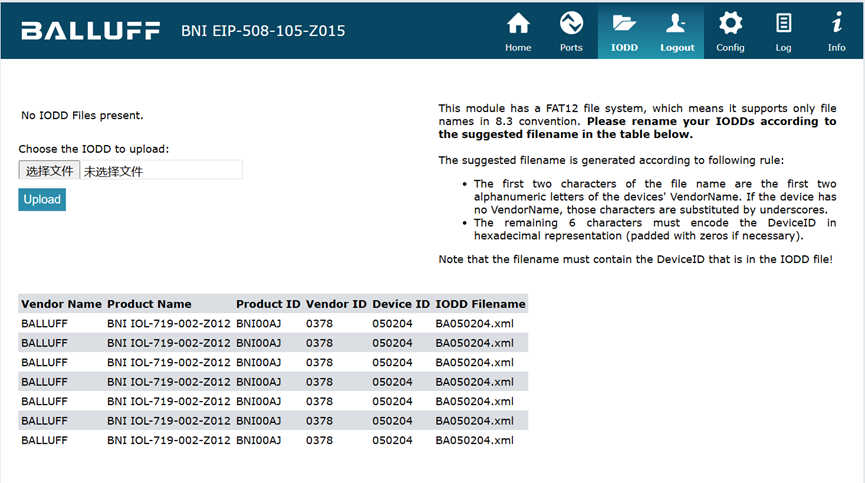

然后上载IODD文件。
在这里插入图片描述

IODD文件可以去官网下载。找到这个通讯模块下配置的IO模块的型号。下载完后解压，里面有一个XML文件就是IODD要上载的文件。（这里以一个模拟量IO模块为例）
