两平面直角坐标系之间的相互转换

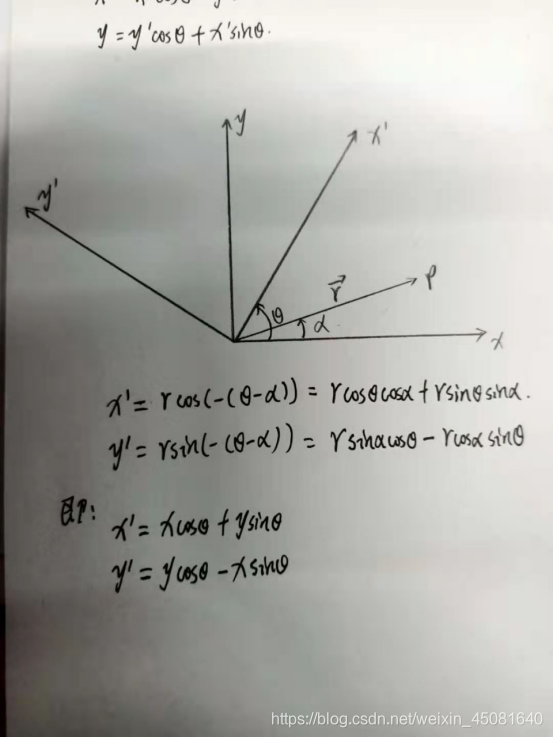

如图：有x-y和x’-y’两个平面直角坐标系，θ为两个坐标系的夹角，r为坐标系中一个从原点到P点的向量，α为r和x’的夹角，计算方法如图。可以得到x’-y’到x-y的换算关系。
在这里插入图片描述

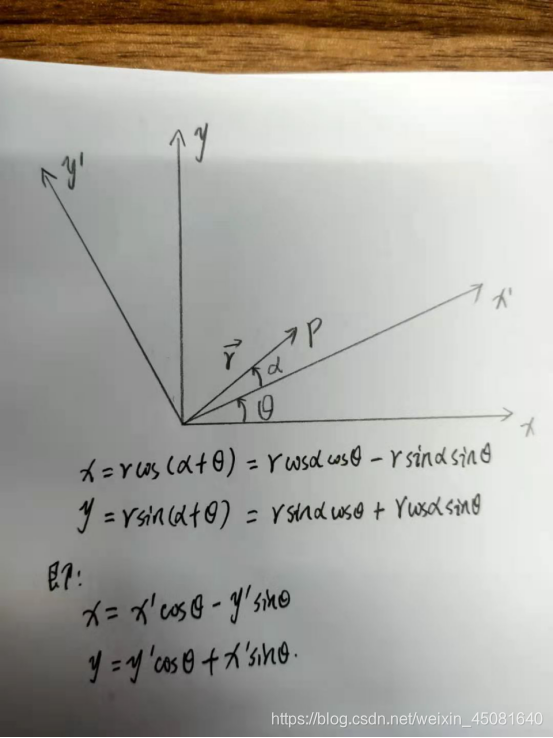

如图：参数和上图中相同，得到x-y的x’-y’的换算关系
在这里插入图片描述
