一 设计思路
(一) 输入、输出
- 三个输入:两个32位输入数X、Y及计算类型OP。
- 两个输出:计算结果result及有无溢出overflow。
- 计算类型代码
(1)OP = 0有符号数相加,
(2)OP = 1有符号数相减,
(3)OP = 2无符号数相加,
(4)OP = 3无符号数相减,
(5)OP = 4逻辑左移(X左移Y位),
(6)OP = 5逻辑右移(X右移Y位)。
其中,逻辑左移、逻辑右移均在空位补0。 - 对于加减法,overflow = 1表示有溢出。
(二)运算说明
输出的计算结果result用33位二进制有符号数表示,其中最高位为符号位。
(1)表示有符号数运算结果时:result = SsSs S30S29…S1S0(双符号位+31位数值位)
(2)表示无符号数运算结果时:result = 0S31 S30S29…S1S0(符号位恒置0+32位数值位)
有符号数、无符号数的运算均视作有符号数补码运算。
减法运算:减数补码取反加1后,与被减数做加法运算。
- 两个32位有符号数加减:
[X]补 = Xs X30X29…X1X0
[Y]补 = Ys Y30Y29…Y1Y0
其和(差)为:[S]补 = Ss S30S29…S1S0
当 Xs = Ys = 0,Ss = 1时,产生正溢。
当 Xs = Ys = 1,Ss = 0时,产生负溢。
result次高位与S符号位保持一致,result = SsSs S30S29…S1S0。 - 两个32位无符号数加减
[X]补 = 0X31X30X29…X1X0
[Y]补 = 0Y31Y30Y29…Y1Y0
[-Y]补 = 1Y31’Y30’Y29’…Y1’Y0’
其和(差)为:[S]补 = Ss S31S30S29…S1S0
加法:当 Ss = 1时,产生正溢。
减法:当 Ss = 0时,产生正溢。
result最高位符号位恒置0,result = 0S31S30S29…S1S0。 - X逻辑左移/右移Y位
均在空位补0。
逻辑左移/右移后的32位有符号数 [S]补 = S31S30S29…S1S0
result = 0S31S30S29…S1S0
若Y<0:overflow = 1。
二 verilog代码
(一)程序代码变量说明
input [31:0] X,Y, // 2个操作数
input [2:0] OP, // 操作类型
output reg [32:0] result, // 33位补码表示的有符号数结果
output reg overflow); // 溢出
reg [31:0] _Y,S; // [-Y]补,有符号数运算的中间结果
reg [32:0] SS; // 无符号数运算的中间结果
(二)程序代码
软件:Quartus II 9.0
module ALU(
input [31:0] X,Y, // OP = 0/1:signed add/subtract;
input [2:0] OP, // OP = 2/3:unsigned add/subtract;
output reg [32:0] result, // OP = 4/5:move left/right
output reg overflow);
reg [31:0] _Y,S;
reg [32:0] SS;
always @(*)
begin
case(OP)
0: // signed add
begin
S = X + Y;
if(!X[31]&&!Y[31]&&S[31] || X[31]&&Y[31]&&!S[31])
overflow = 1;
else
overflow = 0;
result = {S[31],S};
end
1: // signed subtract
begin
_Y = ~Y + 1'b1;
S = X + _Y;
if(!X[31]&&!_Y[31]&&S[31] || X[31]&&_Y[31]&&!S[31])
overflow = 1;
else
overflow = 0;
result = {S[31],S};
end
2: // unsigned add
begin
SS = X + Y;
if(SS[32])
overflow = 1;
else
overflow = 0;
result = {1'b0,SS[31:0]};
end
3: // unsigned substract
begin
_Y = ~Y + 1'b1;
SS = X + _Y;
if(SS[32])
overflow = 0;
else
overflow = 1;
result = {1'b0,SS[31:0]};
end
4: // move left
begin
if(Y[31] == 1)
overflow = 1;
else
begin
overflow = 0;
S = X<<Y;
result = {1'b0,S};
end
end
5: // move right
begin
if(Y[31] == 1)
overflow = 1;
else
begin
overflow = 0;
S = X>>Y;
result = {1'b0,S};
end
end
endcase
end
endmodule
(三)时序模拟图

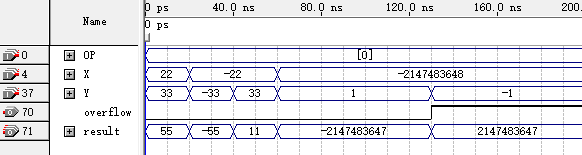

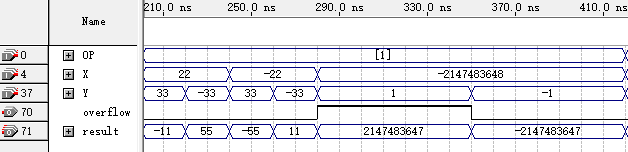

- OP = 0:有符号数相加,result = X + Y
32位X | 32位Y | 溢出 | 33位result |
---|---|---|---|
22 | 33 | 无 | 55 |
-22 | -33 | 无 | -55 |
二进制1,00…00 | 二进制0,00…01 | 无 | 二进制11,00…01 |
二进制1,00…00 | 二进制1,11…11 | 有 | 二进制00,11…11 |
说明:对于有符号数的运算结果,result相当于双符号位补码,最高位与次高位均为符号位,实际表示有符号补码的仅仅是后32位。
用33位仅仅是方便同时表示有符号数和无符号数的运算结果:
有符号数result:双符号位+31位数值位
无符号数result:单符号位(恒置0)+32位数值位
- OP = 1:有符号数相减,result = X - Y
32位X | 32位Y | 溢出 | 33位result |
---|---|---|---|
22 | 33 | 无 | -11 |
22 | -33 | 无 | 55 |
-22 | 33 | 无 | -55 |
-22 | -33 | 无 | 11 |
二进制1,00…00 | 二进制0,00…01 | 有 | 二进制00,11…11 |
二进制1,00…00 | 二进制1,11…11 | 无 | 二进制11,00…01 |
第五组:1,00…00 - 0,00…01 = 1,00…00 + 1,11…11 = (1)0,11…11,产生溢出
第六组:1,00…00 - 1,11…11 = 1,00…00 + 0,00…01 = (0)1,00…01,无溢出

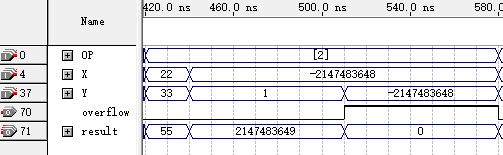

- OP = 2:无符号数相加,result = X + Y
32位X | 32位Y | 溢出 | 33位result |
---|---|---|---|
22 | 33 | 无 | 55 |
二进制100…00 | 二进制000…01 | 无 | 二进制0,100…01 |
二进制100…00 | 二进制100…00 | 有 | 二进制0,000…00 |
第二组:相当于 231 + 20 = 2147483649
第三组:10…00 + 10…00 = (1) 00…00,产生溢出

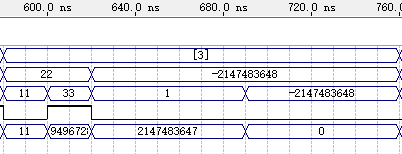

- OP = 3:无符号数相减,result = X - Y
32位X | 32位Y | 溢出 | 33位result |
---|---|---|---|
22 | 11 | 无 | 11 |
22 | 33 | 有 | |
二进制100…00 | 二进制000…01 | 无 | 二进制0,011…11 |
二进制100…00 | 二进制100…00 | 无 | 0 |
第三组:相当于 231 - 20 = 2147483647

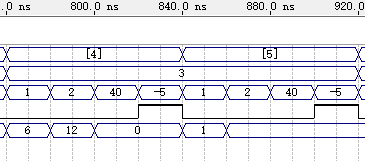

- OP = 4:逻辑左移
OP = 5:逻辑右移
3 = 00…0011
逻辑左移1位:000…0110 = 6
逻辑左移2位:000…1100 = 12
逻辑左移40位:000…0000 = 0
逻辑右移1位:000…0001 = 1
逻辑右移2位:000…0000 = 0
逻辑左移40位:000…0000 = 0
