贴片天线(Patch Antenna)

最新推荐文章于 2025-03-07 19:01:02 发布
最新推荐文章于 2025-03-07 19:01:02 发布
阅读量1k 收藏 3
点赞数 1
分类专栏： 天线 文章标签： 笔记

贴片天线是一种外形小巧的天线，可以安装在表面上。这意味着它是印在介电材料上的。它由一个平面矩形、圆形、三角形或任何几何形状的金属片或“贴片”组成，安装在称为地平面的较大金属片上。它们是豪威尔于1972年描述的微带天线的最初类型。

2.4千兆赫贴片天线

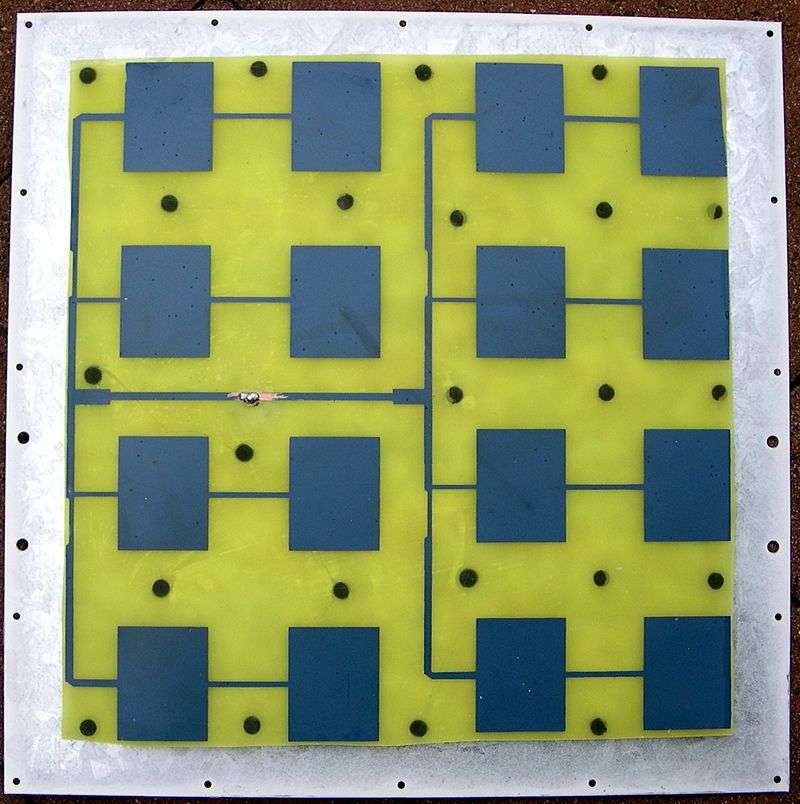

这两块金属片共同构成了一条谐振微带传输线，其长度约为无线电波波长的一半。边缘的辐射使天线的电气性能略大于其物理尺寸，因此为了使天线谐振，需要使用长度略短于频率波长二分之一的微带传输线。贴片天线主要适用于微波频率，因为微波频率的波长足够短，贴片非常小巧。由于贴片天线易于在印刷电路板上制作，因此广泛应用于便携式无线设备。同一基板上的多个贴片天线（见图）称为微带天线，可用于制作高增益阵列天线和相控阵，其中的波束可通过电子方式转向。

移动电话中常用的贴片天线的一种变体是短路贴片天线或平面倒F天线(PIFA)。在这种天线中，贴片的一个角（有时是一条边）通过接地引脚接地。这种变体比标准贴片具有更好的匹配性。
