在无线电通信中，全向天线是一类天线，它在垂直于轴线（方位角方向）的所有方向上辐射出相等的无线电功率，功率随与轴线的角度（仰角）变化而变化，并在轴线上衰减为零。这与各向同性天线不同，各向同性天线在所有方向的辐射功率相等，具有球形辐射模式。垂直定向的全向天线被广泛用于地球表面的非定向天线，因为它们在所有水平方向上的辐射功率相等，而辐射功率随仰角的变化而下降，因此射向天空或向下射向地球的无线电能量很少，从而造成浪费。全向天线广泛应用于无线电广播天线，以及使用无线电的移动设备，如手机、调频收音机、对讲机、无线计算机网络、无绳电话、全球定位系统，以及与移动收音机通信的基站，如警察和出租车调度员以及飞机通信。

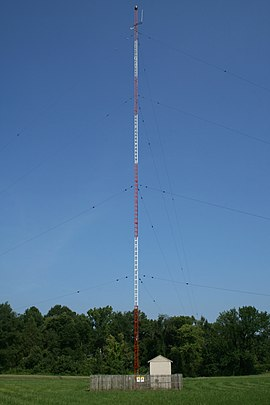

调幅广播电台的桅杆辐射天线
类型
最常见的全向天线设计是单极子天线和垂直偶极子天线，前者由安装在导电地平面上的垂直杆导体组成，后者由两根平行的垂直杆组成。四分之一波单极子和半波偶极子的垂直辐射模式都是单个宽叶，在水平方向上辐射最大，因此很受欢迎。四分之一波单极子是最紧凑的谐振天线，可能是世界上使用最广泛的天线。长度为5/8=0.625波长的八分之五波单极子也很受欢迎，因为在这个长度上，单极子在水平方向的辐射功率最大。
常见的低增益全向天线有鞭状天线、“橡皮鸭”天线、地平面天线、垂直偶极子天线、碟形天线、桅杆辐射器、水平环形天线（由于形状不同，有时俗称为“圆形天线”）和光环天线。
还可以制造增益更高的全向天线。在这种情况下，“高增益”是指天线在较高和较低仰角上辐射的能量较少，而在水平方向上辐射的能量较多。高增益全向天线通常使用共线偶极子阵列来实现。同轴共线（COCO）天线使用转置的同轴部分来产生同相的半波辐射器。富兰克林阵列使用短U形半波部分，其辐射在远场抵消，从而使每个半波偶极子部分相位相等。另一种类型是全向微带天线（OMA）。
分析
最简单的实用天线--单极子和偶极子天线--由一根或两根共轴直杆导体组成，可产生全向辐射模式。天线增益(G)的定义是天线效率 (e) 乘以天线指向性 (D)，数学表达式为 G=eD。基于 sin(bθ)/bθ 图案形状的假设，以分贝为单位的全向辐射图案指向性（D）与半功率波束宽度（HPBW）之间的有用关系为：

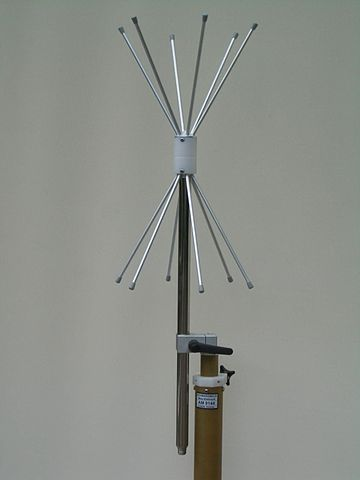

垂直极化 VHF-UHF 双锥天线 170-1100 MHz，具有全向 H 平面模式
