小波变换图像压缩学习

小波变换图像压缩 MATLAB

传统视频图像压缩技术都是基于离散余弦变换（DCT）的压缩方法，例如国际的 H.264 、MPEG4、JPEG 等压缩标准都采用了该技术。DCT是利用对图像分块来进行图像变换的，无法消除块边间的相关性，因此，会出现一些影响我们视觉效果的方块效应，尤其是在低比特率的情下。

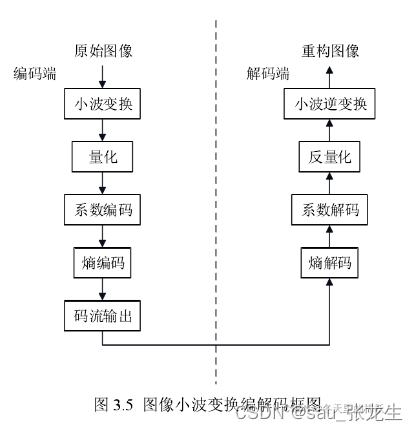

小波变换是全局变换，在时域和频域都由良好的局部优化性能。小波变换将图像的像素解相关的变换系数进行编码，比经典编码的效率更高，而且几乎没有失真，在应用中易于考虑人类的视觉特性，从而成为图像压缩编码的主要技术之一。小波变换在信号的高频部分可以取得较好的时间分辨率：在信号的低频部分，可以取得较好的频率分辨率，从而能有效地从信号（如语音、图像等）中提取信息，达到数据压缩的目的。下图为小波编解码系统的框图。

量化过程是一个有损的过程，采用不同的量化值对原数据进行分段近似表示，目的是减少每个码字的编码比特数。根据量化间隔是否等分，量化又可以细分为均匀量化和非均匀量化。所谓量化是一个降低精度，将每个变换后的像素用有限的信号来表示的过程。对于图像上所呈现的信息，人眼根据其视觉特性会具有不同的分辨率，也就是说可以在保证视频图像重构质量的同时，舍弃对人眼视觉效果影响不大的信息。精度的高低取决于量化步长的长短，若量化步长越长，则精度越低，压缩效果较之越好，反之效果越差，该过程要权衡压缩效率及视频重构质量等因素。
熵编码过程主要是通过编码算法将量化后的数据转换成二进制码流，以便更好地存储和传输。解码过程可以看做是编码的逆过程，将二进制码流还原成数据，并根据解成图像重构。
熵编码是一种基于统计模型的无失真编码压缩技术，通过统计信号出现的概率进行统计从而进行编码，主要用于消除信号间的统计冗余，主要的熵编码技术有游程编码、算术编码和霍夫曼编码，其中以霍夫曼编码最为经典，算术编码和霍夫曼编码在另一篇笔记中：
https://blog.csdn.net/weixin_45178274/article/details/129778280

游程编码

• 参考链接： https://www.cnblogs.com/cc11001100/p/9465806.html
• https://blog.csdn.net/ProgramNovice/article/details/128159362

游程编码（Run Length Coding，简称RLC）属于无损压缩编码，是栅格数据压缩的重要编码方法。对于二值图有效。该压缩编码技术相当直观和经济，运算也相当简单，因此解压缩速度很快。

行程编码（Run-length Coding)是相对简单的编码技术，主要思路是将一个相同值 的连续串用一个代表值和串长来代替。例如，有一个字符串“aaabccddddd”，经过行程 编码后可以用“3a1b2c5d”来表示。对图像编码来说，可以定义沿特定方向上具有相同灰度值的相邻像素为一轮，其延续长度称为延续的行程，简称为行程或游程。例如，若沿水平方向有一串M个像素具有相同的灰度N，则行程编码后，只传递2个值（N,M) 就可以代替M个像素的M个灰度值N。

在对图像数据进行编码时，沿一定方向排列的具有相同灰度值的像素可看成是连续符号，用字串代替这些连续符号，可大幅度减少数据量。行程编码是连续精确的编码，在传输过程中，如果其中一位符号发生错误，即可影响整个编码序列，使行程编码无法还原回原始数据。游程长度编码压缩数据是十分有效又简便的，但压缩比的大小是与图的复杂程度成反比的，在变化多的部分，游程数就多，变化少的部分游程数就少，图件越简单，压缩效率就越高。
所以，游程编码适合的场景是数据本身具有大量连续重复出现的内容。

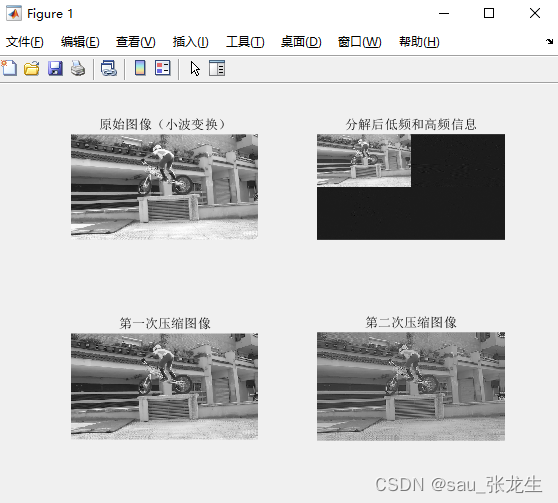

小波变换压缩MatLab代码：

close all;                        % 清理工作空间
clear;
X=imread('bar.bmp');
X=rgb2gray(X);
subplot(221); imshow(X);
title('原始图像（小波变换）');

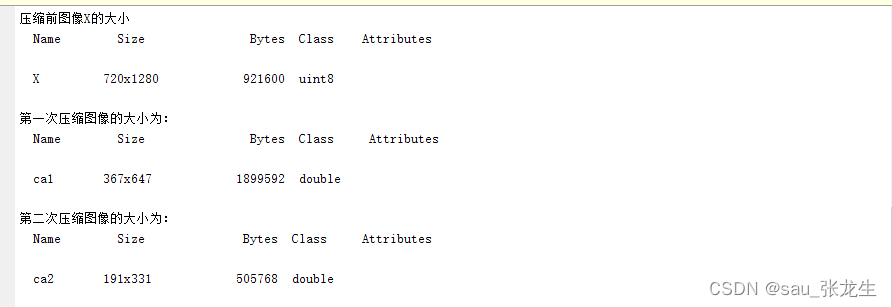

disp('压缩前图像X的大小');
whos('X')
%对图像用小波进行层小波分解
[c,s]=wavedec2(X,2,'bior3.7');
%提取小波分解结构中的一层的低频系数和高频系数
cal=appcoef2(c,s,'bior3.7',1);
ch1=detcoef2('h',c,s,1);      %水平方向
cv1=detcoef2('v',c,s,1);      %垂直方向
cd1=detcoef2('d',c,s,1);      %斜线方向
%各频率成份重构
a1=wrcoef2('a',c,s,'bior3.7',1);
h1=wrcoef2('h',c,s,'bior3.7',1);
v1=wrcoef2('v',c,s,'bior3.7',1);
d1=wrcoef2('d',c,s,'bior3.7',1);
c1=[a1,h1;v1,d1];
subplot(222),imshow(c1,[]);
title ('分解后低频和高频信息');

%进行图像压缩
%保留小波分解第一层低频信息
%首先对第一层信息进行量化编码
ca1=appcoef2(c,s,'bior3.7',1);
ca1=wcodemat(ca1,440,'mat',0);
%改变图像高度并显示
ca1=0.5*ca1;
subplot(223);imshow(cal,[]);
title('第一次压缩图像');
disp('第一次压缩图像的大小为：');
whos('ca1')
%保留小波分解第二层低频信息进行压缩
ca2=appcoef2(c,s,'bior3.7',2);
%首先对第二层信息进行量化编码
ca2=wcodemat(ca2,440,'mat',0);
%改变图像高度并显示
ca2=0.25*ca2;
subplot(224);imshow(ca2,[]);
title('第二次压缩图像');
disp('第二次压缩图像的大小为：');
whos('ca2')

参考链接：

图像压缩之小波变换（DWT）
图像压缩小波变换原理

从傅里叶变换到小波变换

参考链接：数字图像处理与Python实现笔记之图像小波变换与多分辨率

小波：

小波的概念：

• 小波是在有限时间范围内变化且其平均值为0的数学函数。具有两个特点。
  （1）具有有限的持续时间和突变的频率和振幅。
  （2）在有限的时间范围内，它的平均值为0
• 小波变换的结果为各种小波系数，这些系数由尺度和位移函数组成。

小波变换

• 通过小波对一个信号在空间和时间上进行局部化的一种数学变换，通过平移母小波，捕获到信号信息。通过缩放母小波的宽度捕获到信号的频域特性。对母小波的平移和缩放操作是为计算小波分量的系数，这些系数代表局部信号和小波之间的相互关系，这些参数反映了信号的时间属性和频率属性。

• 傅里叶变换：

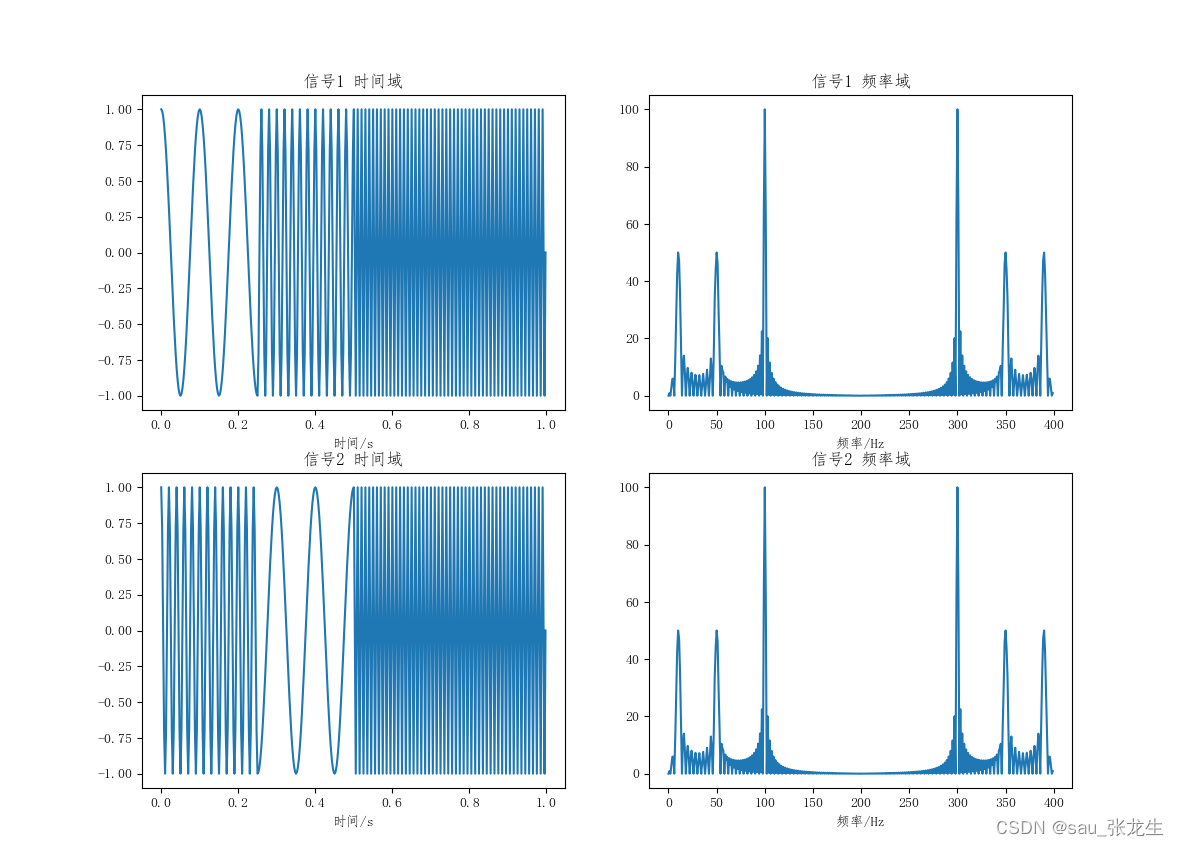

• 从时域上看，相差很大的两个信号，在频域上却非常相近。一个很自然的方法是加窗（短时距傅里叶变换），将长时间信号分成数个较短的等长信号，然后再分别对每个窗进行傅里叶变换，从而得到频率随时间的变化，这就是短时距傅里叶变换

• 小波变换：

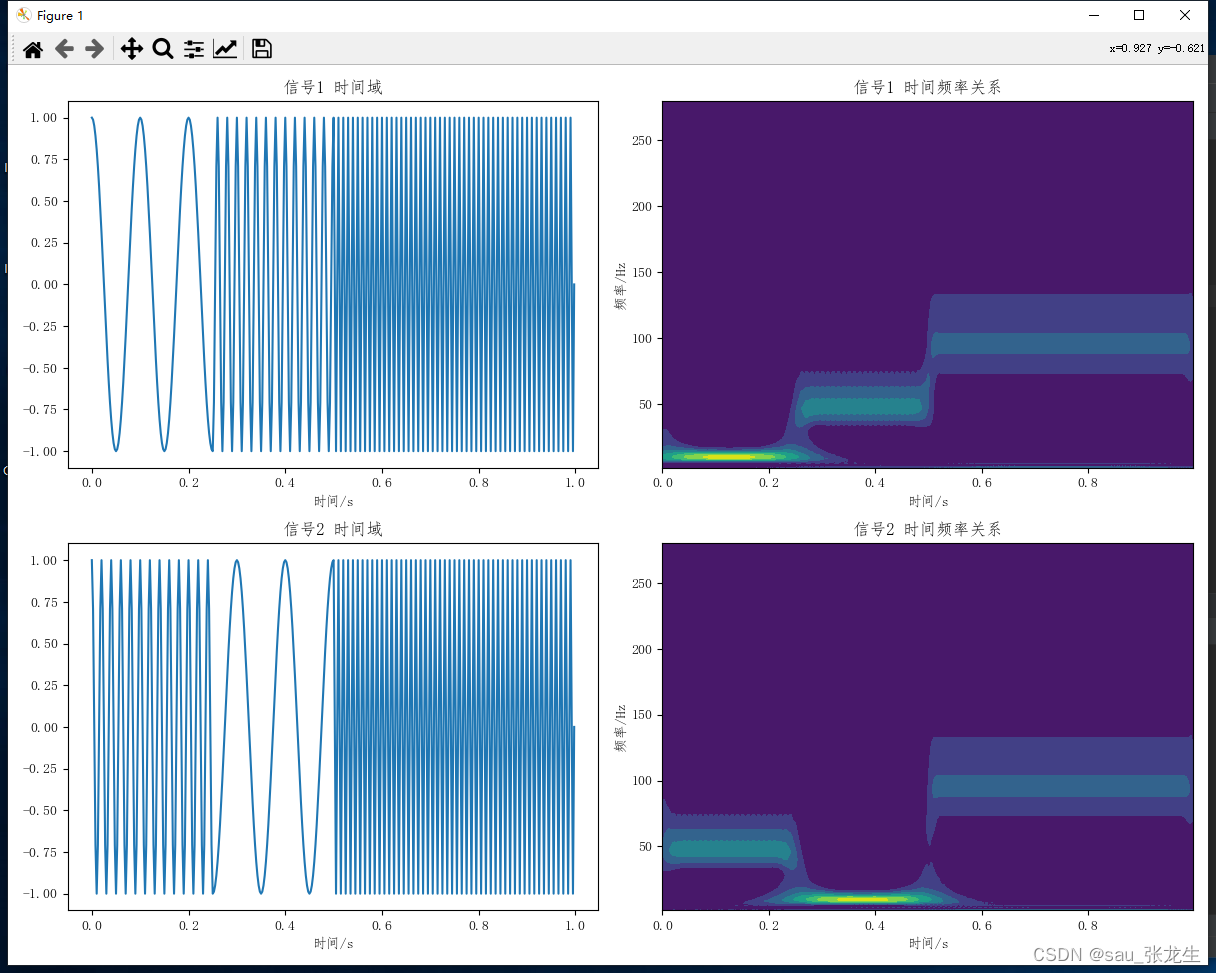

• 图中不仅可以看到信号中有哪些频率，还可以看到不同的频率成分在什么时间出现。傅里叶变换类似棱镜，可以将不同的信号分解。小波变换类似于显微镜，不仅知道信号中有哪些成分，还可以知道各种成分在什么位置出现


• 小波分析优于傅里叶分析之处在于：小波分析在时域和频域同时具有良好的局部化性质，因为小波函数是紧支集，而正弦、余弦的区间是无穷区间，所以小波变换可以对高频成分采用逐渐精细的时域或空域取代步长。，从而可以聚焦到对象的任意细节。

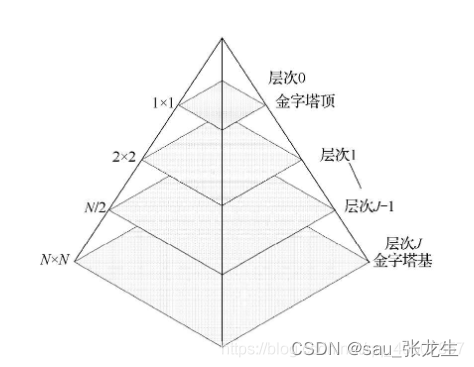

图像金字塔

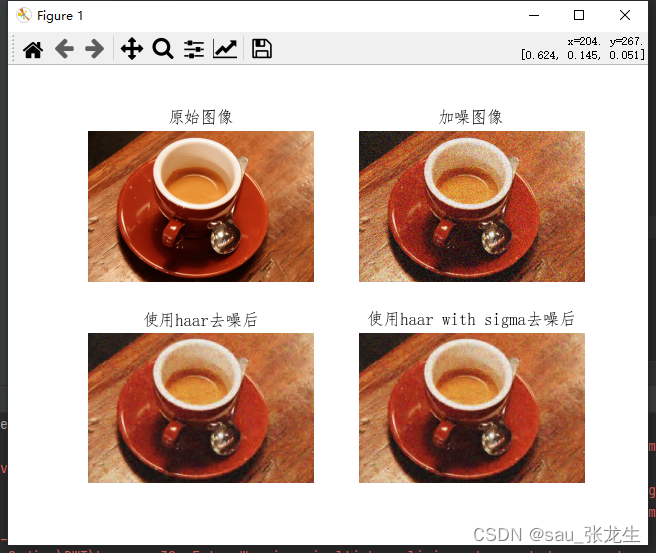

二维小波图像去噪
