QGIS基础教程（一）

本教程内容相对基础，面向从未使用过QGIS或相似GIS软件人群
数据分享，百度网盘链接: https://pan.baidu.com/s/1Qi-o2TNoxPIdX0bWgqZzcQ?pwd=athz 提取码: athz

第二节 遥感影像基础操作——2. 数据裁剪

教程内的基本操作都是基于以上数据，该数据为火星毅力号火星车着陆区的数据。
以上数据基于QGIS 3.22.16创建
目标：基于矢量图层或栅格图层的范围对一张更大范围的栅格影像裁剪

1. 创建矢量图层 (shapefiles, .shp)

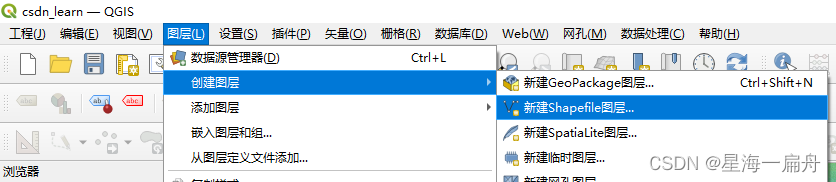

   a. 菜单栏 --> 图层 --> 创建图层 --> 新建shapefile图层

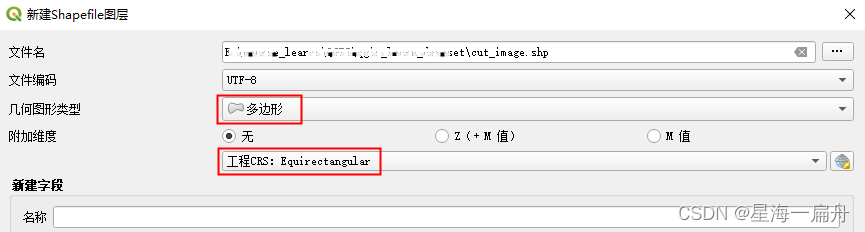

   b. 设置基本参数，1): 点击三个点定义保存路径，不然会放在缓存里；2) 选择”多边形“类型；3) 坐标系选择当前工程的坐标系，然后点击确定即可

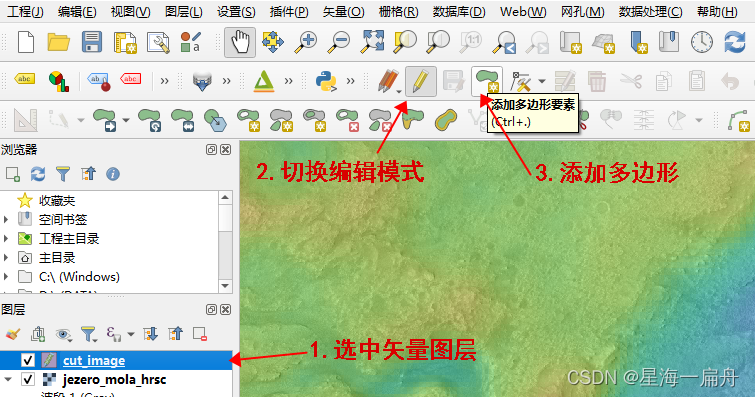

   c. 编辑新建的shapefile图层

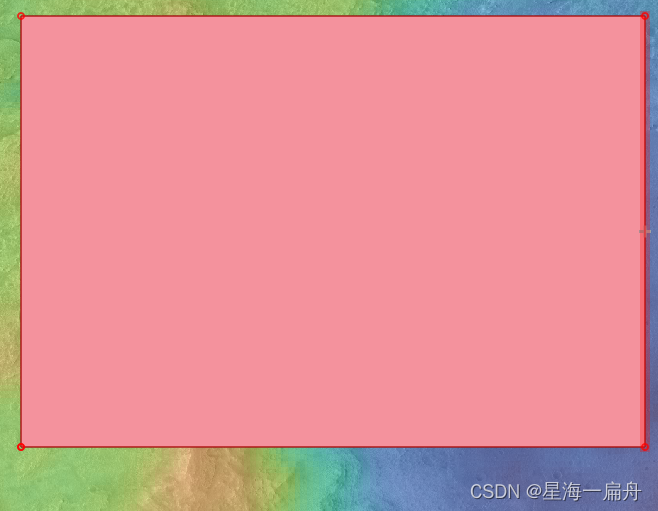

   d. 此时鼠标变成了圆圈+十字心的瞄准星样式，在绘图区画多边形即可。点击鼠标左键绘制，点击右键结束绘制，然后会弹出一个设置要素字段值的框，现在还没有设置新的字段，可以直接点击确定。

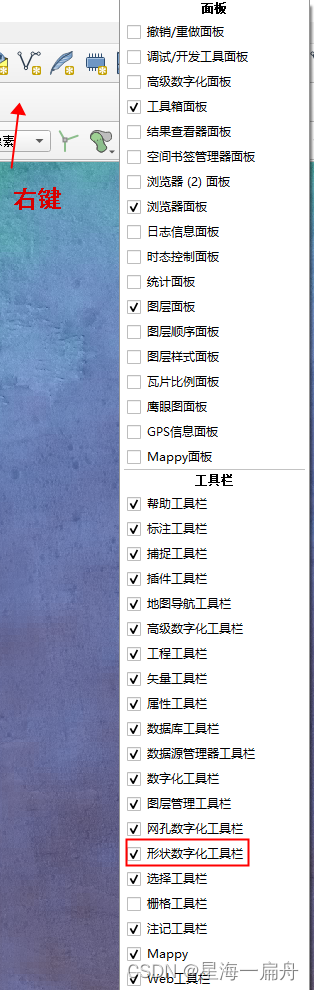

   e. 现在的多边形是自定义的不规则形状，如果想要画矩形框或圆形，可以在快捷工具栏的空白处点击右键，会弹出一个自定义面板和快捷工具的框，选择形状数字化工具栏

   f. 此时，快捷工具栏多了一组工具

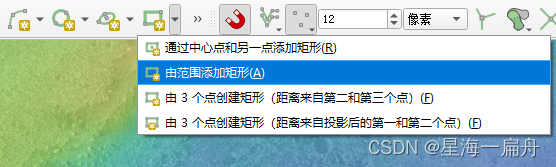

   g. 点击矩形框下拉列表，选择由范围添加矩形，可以通过对角点位置确定矩形，当绘制要素较多时，注意及时点击保存按钮 (矢量编辑工具中的保存按钮+工程的保存按钮)

   h. 在绘制过程中，可能需要修改矢量要素的节点、选中某个要素并删除
   修改要素节点

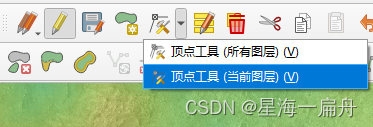

   矢量编辑工具–>顶点编辑

   选择后，鼠标变成了大十字，将鼠标放在多边形边缘，可以看见节点以红色圈显示；如果将鼠标放到一个节点上，圆圈会变大，点击左键就可以拖动节点，再次点击左键即放下节点-更改形状；鼠标放到一条边上，会在边的中点有一个十字，点击可以增加节点

   删除特定要素
   选择工具栏，如果没有该栏，可以在快捷工具栏空白处右键，然后勾选其中的选择工具栏。点击带箭头的黄色框图标，然后点击需要选择的要素即可。

2. 设置矢量图层的样式

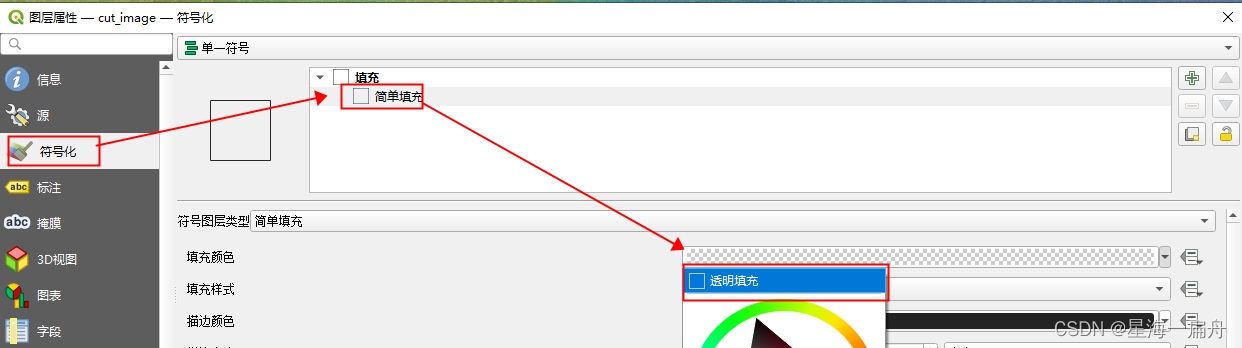

   a. 选中矢量图层–>右键–>选择属性–>符号化
   去除多边形内的填充色，设置边框颜色和线宽
   其他属性可以自行探索

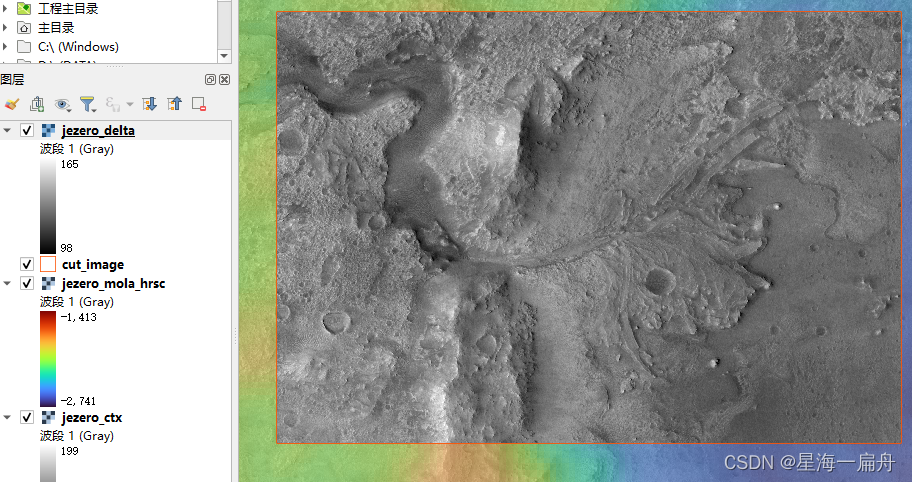

3. 裁剪矢量图层内的遥感影像

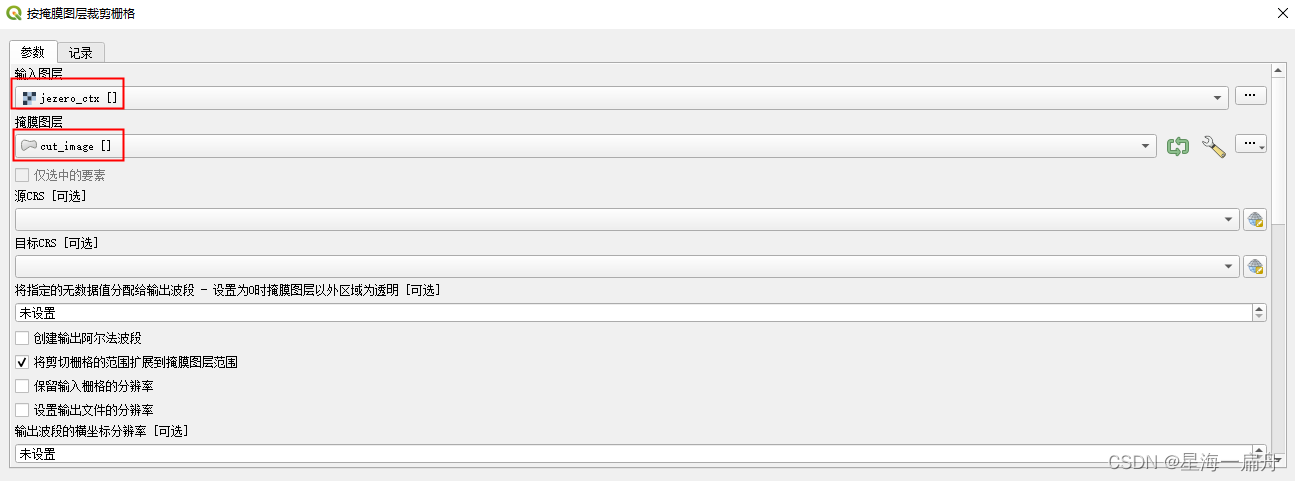

   工具箱–>GDAL–>栅格提取–>按掩膜图层裁剪栅格；双击调出该工具的界面
   如果没有看到工具箱，可以在快捷工具栏中寻找左边是齿轮+右边旋转箭头的图标，点击齿轮即可调出工具箱

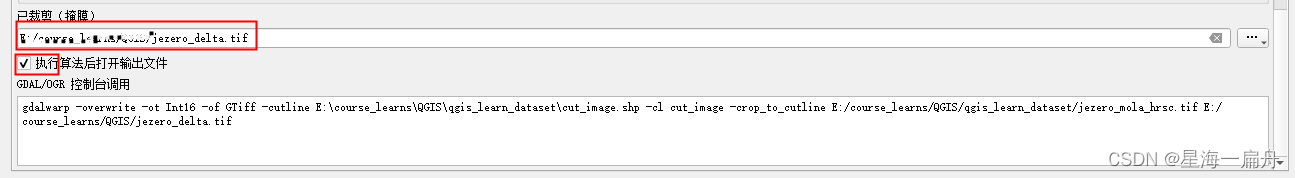

   –输入图层：栅格图层；–掩膜图层：绘制的栅格图层；其他参数可以默认，往下找到“已裁剪 (掩膜)”，设置保存路径。
   然后点击确定，等待裁剪完成。
