前言
威纶通触摸屏在工业自动化中表现卓越，其索引登陆机制尤为突出。相比账号密码，索引登陆简化了操作，增强了系统灵活性与安全性。操作员只需从预设列表选用户名称，快速验证身份，减轻记忆负担，提升工作效率。同时，索引登陆灵活配置，满足不同行业与场景需求，确保权限与职责匹配，既保障安全又促进资源高效利用。这一创新设计，完美融合了技术与实用性，提升了用户体验。
一、准备阶段
安装威纶通触摸屏编程软件：首先确保你的电脑上安装了威纶通触摸屏编程软件，如EasyBuilder Pro。这是进行威纶通触摸屏画面设计的基础。软件进入威纶通官网进行下载，威纶通官网。
了解软件界面与功能：熟悉EasyBuilder Pro软件的界面布局、菜单栏、工具栏及各个功能模块的作用。特别是与系统参数设置、用户密码管理、界面设计相关的功能。
二、实施阶段
1、新建威纶通项目

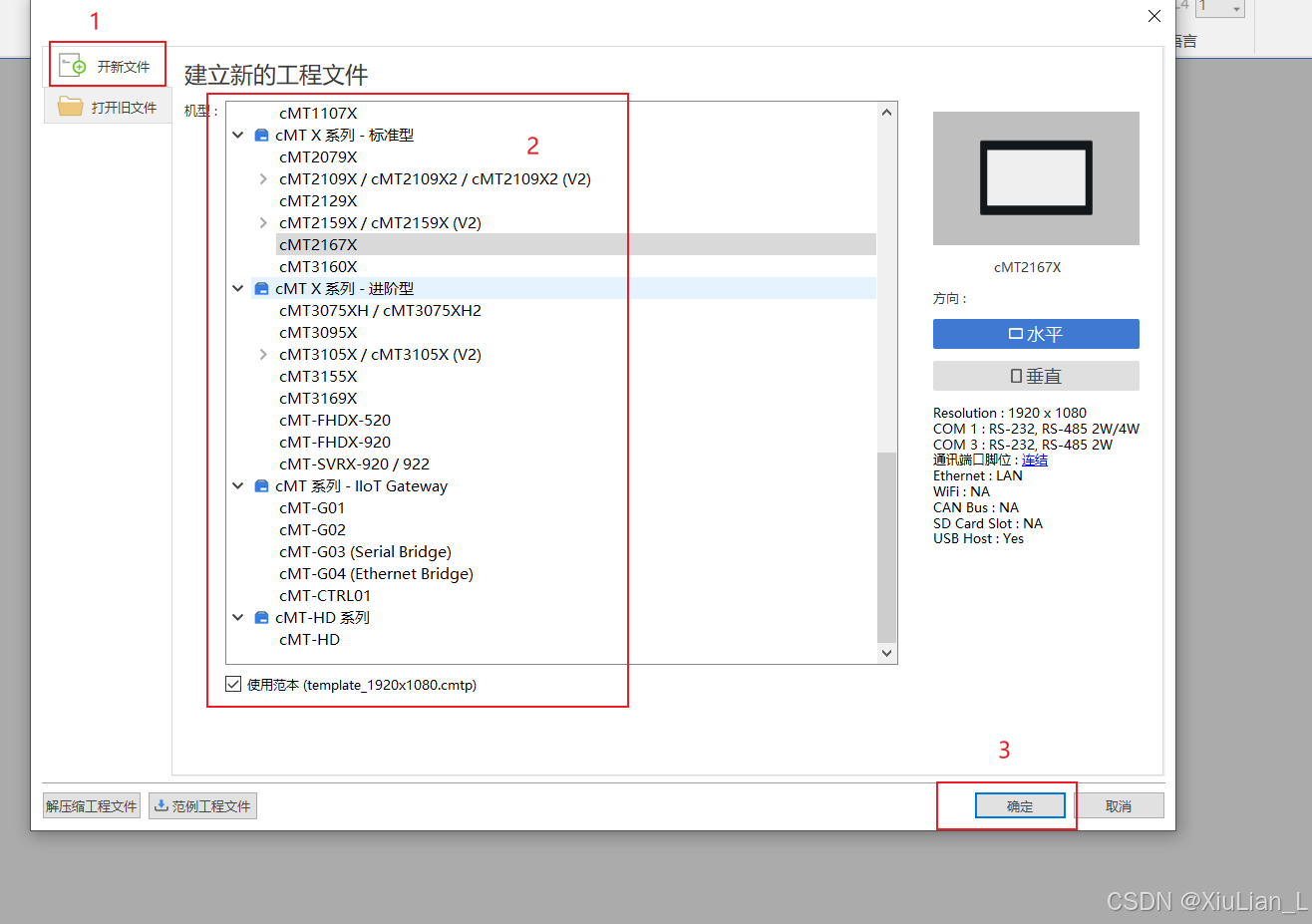

打开安装完成的威纶通软件Utility Manager、选择**设计——点击EasyBuilder Pro——点击开新文件——选择触摸屏型号——点击确定——点击保存重命名完成项目的创建。**本次由于是在离线模拟下进行，因此不需要选择具体的触摸屏型号，但可以根据目标型号进行界面布局和功能的预设。本文章所选择威纶通触摸屏型号是：CMT2167X
2、用户参数设置
威纶通用户密码分为两种：一般模式和高级安全模式。
- 一般模式：可设置12组用户密码，且密码须为非负整数。HMI运行时，用户在成功输入密码后，系统会依照用户的设置内容决定用户可以操作的元件类别。元件类别被分为[类别A]至[类别F]共计6种。注：CMT/CMTX系列不支持一般模式。
- 高级安全模式：可规划的用户为11组，另外提供[管理员]使用模式，此管理员有最大使用权，任何元件的安全等级皆可操作。不同的用户密码可由英文字母或数字组成，并可规划每个用户可操作的元件类别分为[类别A]至[类别L]共计12个类别。

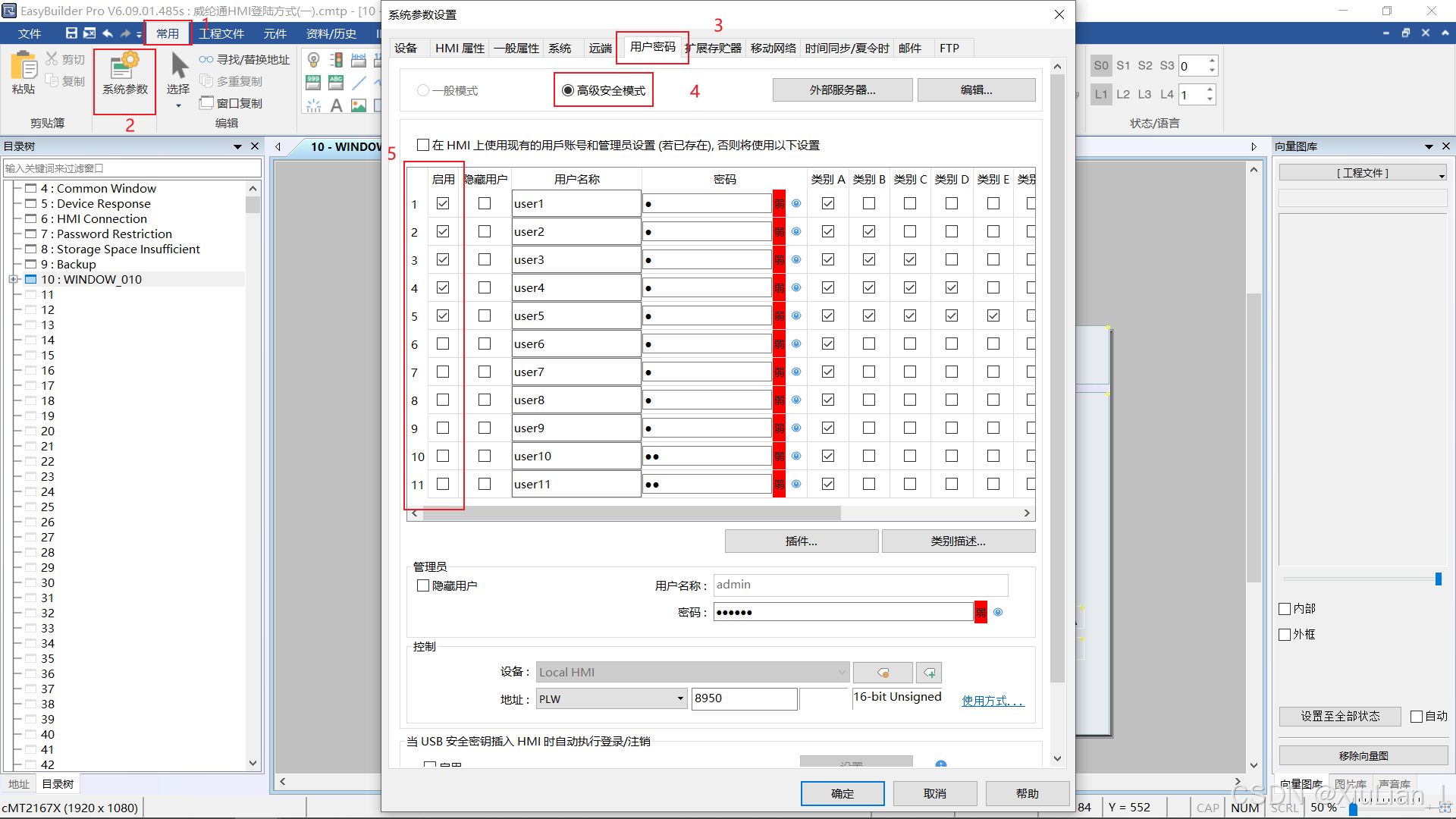

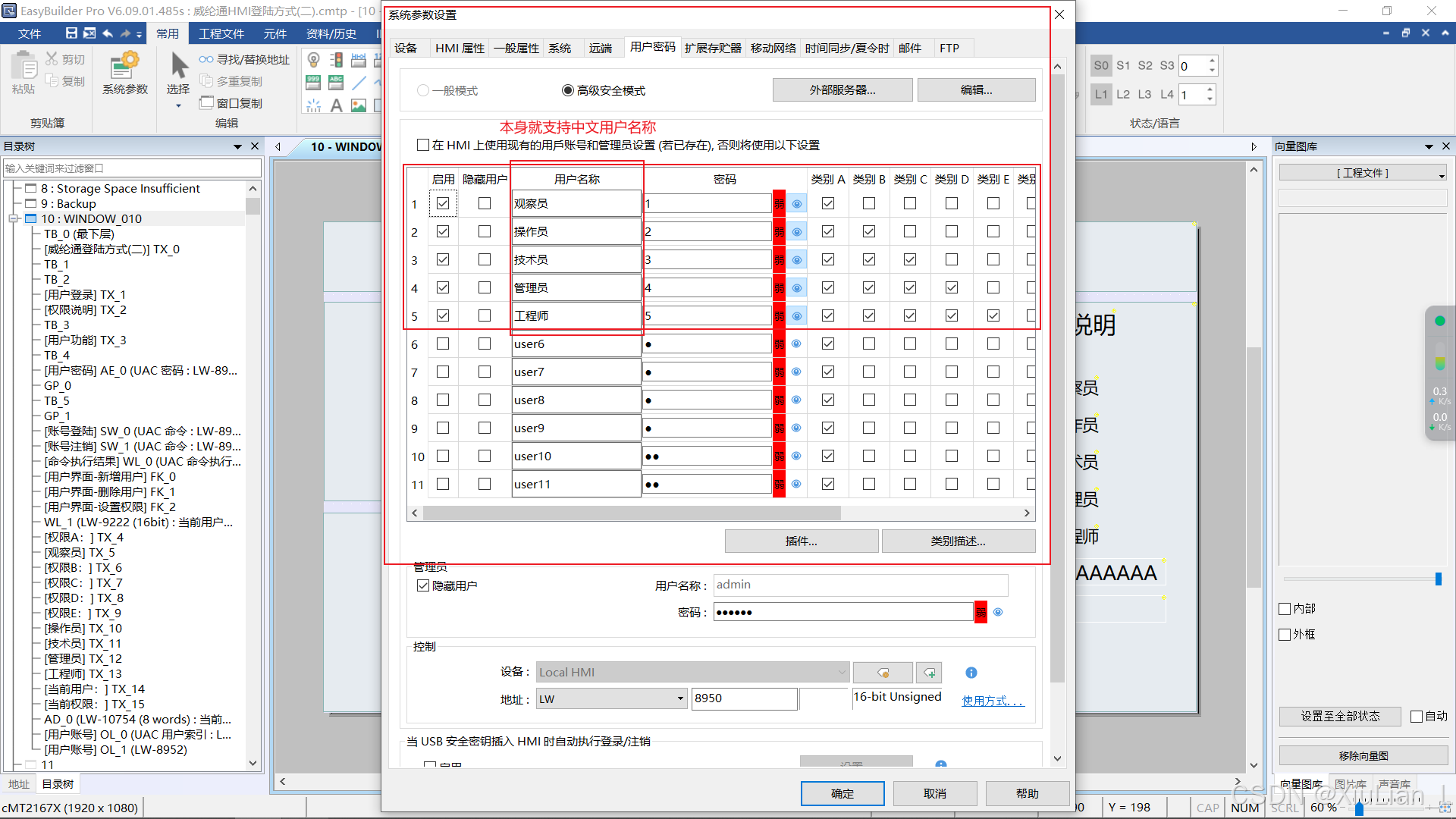

点击常用——系统参数——用户密码——高级安全模式——勾选启用(勾选才会启动作用)——设置【用户名称】和【密码】。
3、高级安全模式

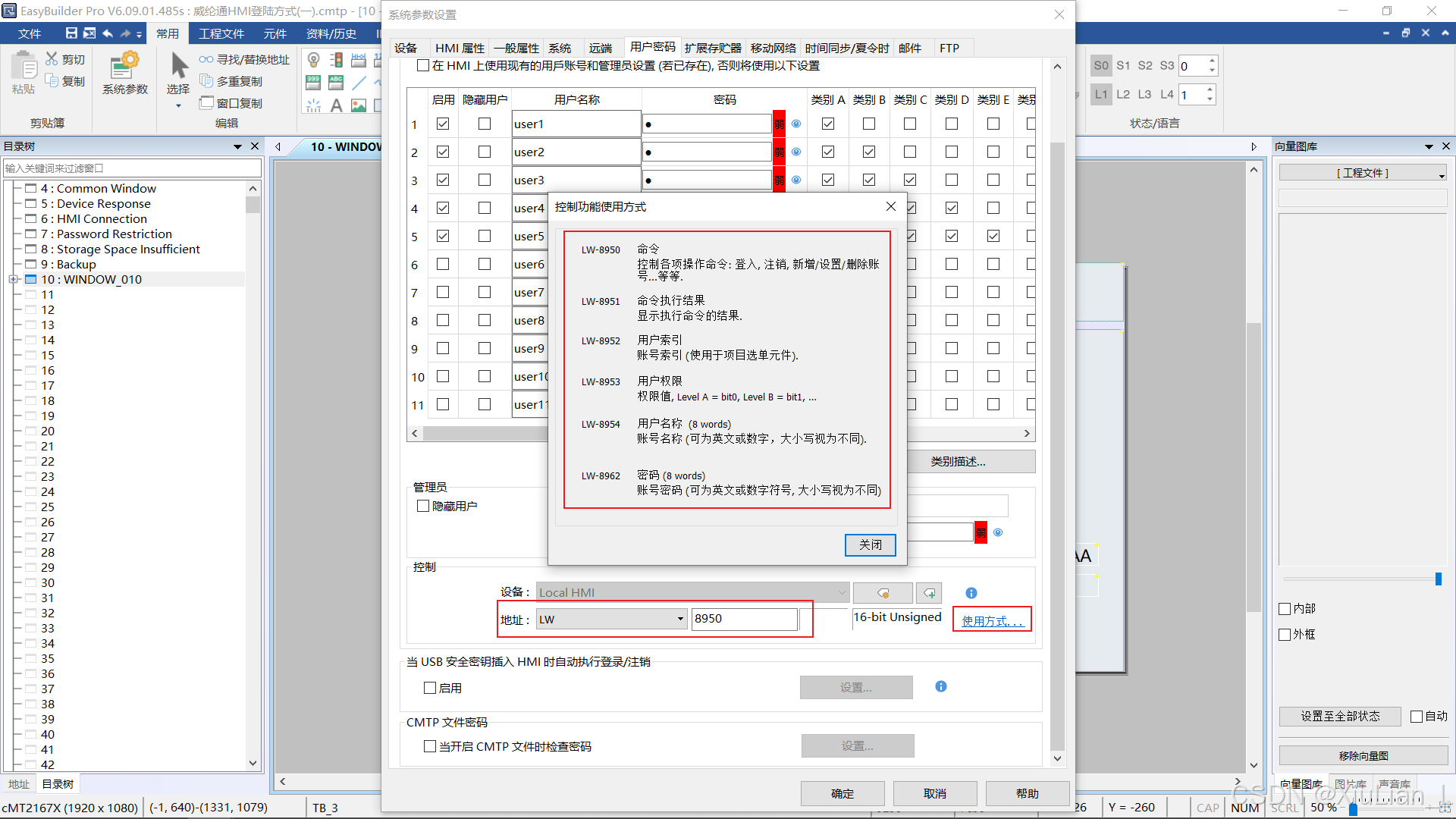

高级安全模式之控制地址：控制地址可用于登入和管理账号，此控制地址的字地址来源只能为Local HMI的LW地址，并使用连续20个地址作为参数。使用【控制地址】执行登入时，需选择【用户名称】或【用户索引】其中一种方式登入，本文章所使用就是**【用户索引】**。
控制地址使用说明：当控制地址设为LW-n时，n为任一数字，则将使用一下地址。
| 控制地址 | 标签名称 | 描述 |
|---|---|---|
| LW-n(占1个字) | 命令 | 控制各项操作命令{如：登入、注销、新增、修改、删除等} |
| LW-n+1(占1个字) | 命令执行结果 | 显示执行命令的结果 |
| LW-n+2(占1个字) | 用户索引 | 账号索引(配合项目选单元件使用) |
| LW-n+3(占1个字) | 用户权限 | 权限值 |
| LW-n+4(占8个字) | 用户名称 | 账号名称 |
| LW-n+12(占8个字) | 密码 | 账号密码 |
例如本文章所使用的控制地址为LW_8950，使用方式如下：
控制地址【LW-n 命令】的使用：
当在【命令】LW-n输入特定[数值]时，所对应操作的功能如下(部分功能，想了解更多请查询威纶通触摸屏使用手册)：
| 设置数值 | 命令 | 搭配地址 |
|---|---|---|
| 1 | 使用名称登入账号 | 需先定义【用户名称】和【密码】 |
| 2 | 使用索引登入账号 | 需先定义【用户索引】和【密码】 |
| 3 | 注销账号 | |
| 4 | 更改目前已登入账号的密码 | |
| 5 | 新增账号 | 需先定义【用户名称】、【密码】、【用户权限】 |
本文章会使用户索引登入账号和注销账号。
控制地址【LW-n+1 命令执行结果】的使用：
每当执行命令后，系统自动将执行结果输出值传送到控制地址的LW-n+1地址中，下列结果为命令执行后的结果(部分值，想了解更多请查询威纶通触摸屏使用手册)：
| 结果输出值(16进制) | 信息内容 |
|---|---|
| 0X001 | 命令执行成功 |
| 0X002 | 错误命令 |
| 0X004 | 账号已存在 |
| 0X008 | 账号不存在 |
| 0X010 | 密码错误 |
4、用户登陆界面设计
1、在左侧项目数中打开窗口10或右击新建窗口，双击窗口进入画面。

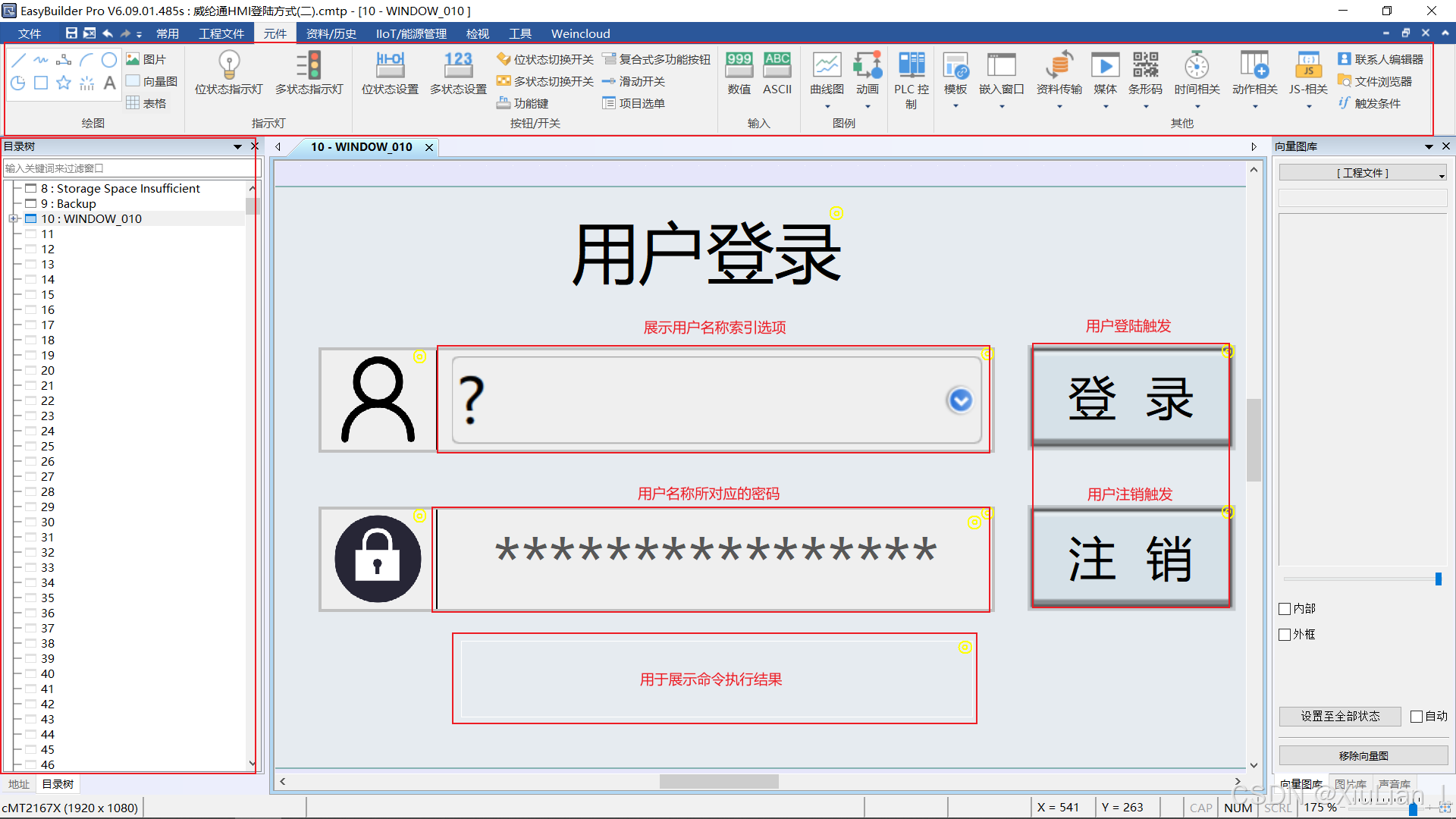

2、在元件标题栏添加所需要使用的元件包括绘图、指示灯、按钮/开关、输入、图例、其他等。在画面中首先添加按钮中的项目选单元件用于展示用户名称索引；然后添加一个字符输入元件用于密码的输入；接着在添加两个按钮/开关元件用于登陆和注销的触发；最后在添加一个指示灯元件用于展示用户命令执行状态。
3、项目选单元件属性设置：项目选单属性包括项目选单、源数据、状态设置、安全、标签、轮廓。

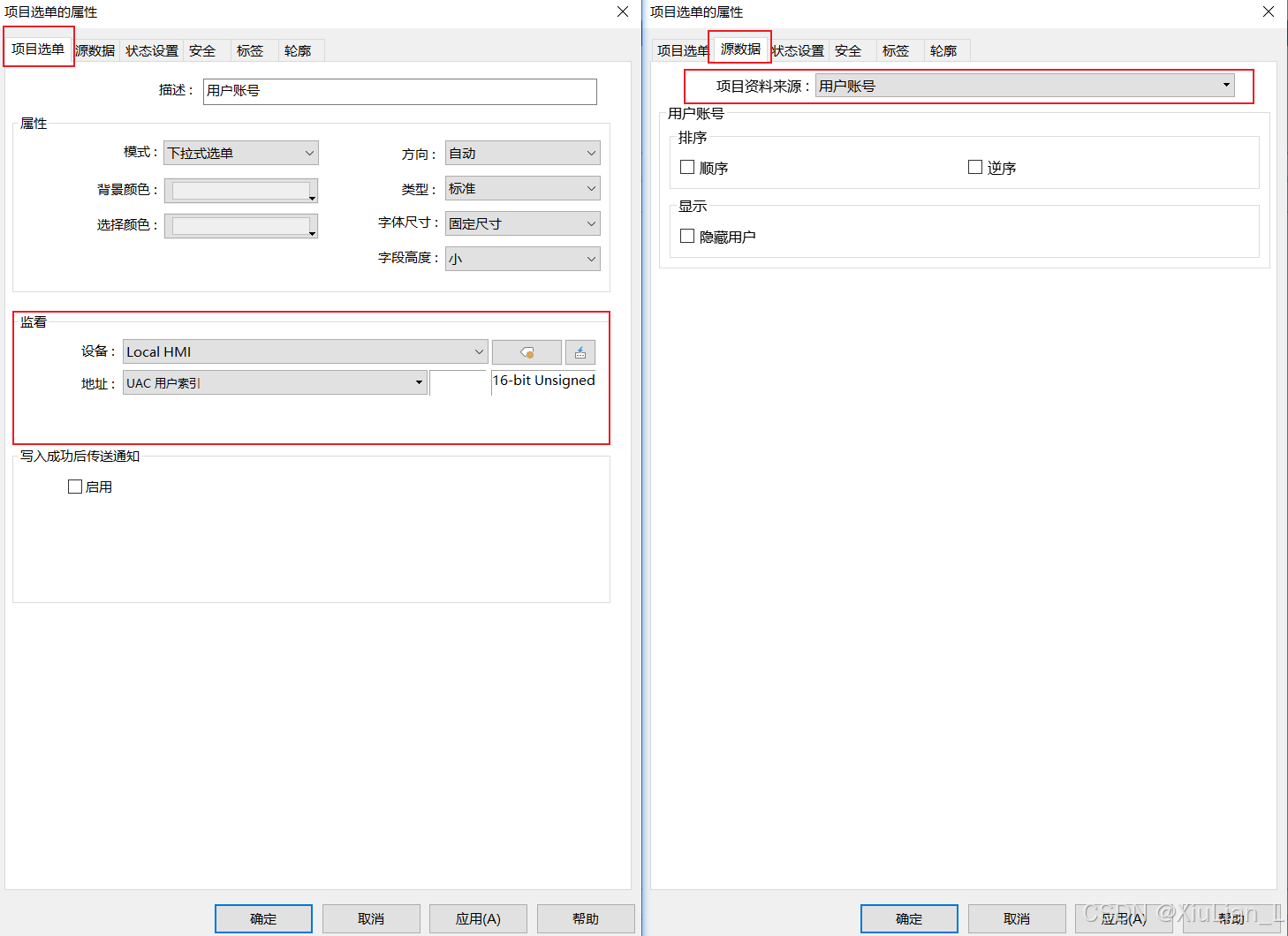

项目选单中监看地址可以是【UAC 用户索引】或【LW-8952】，源数据中项目资料来源选择用户账号。
4、字符输入元件属性设置：字符属性包括一般属性、数值输入、安全、图片、字体、触发动作设置、轮廓。

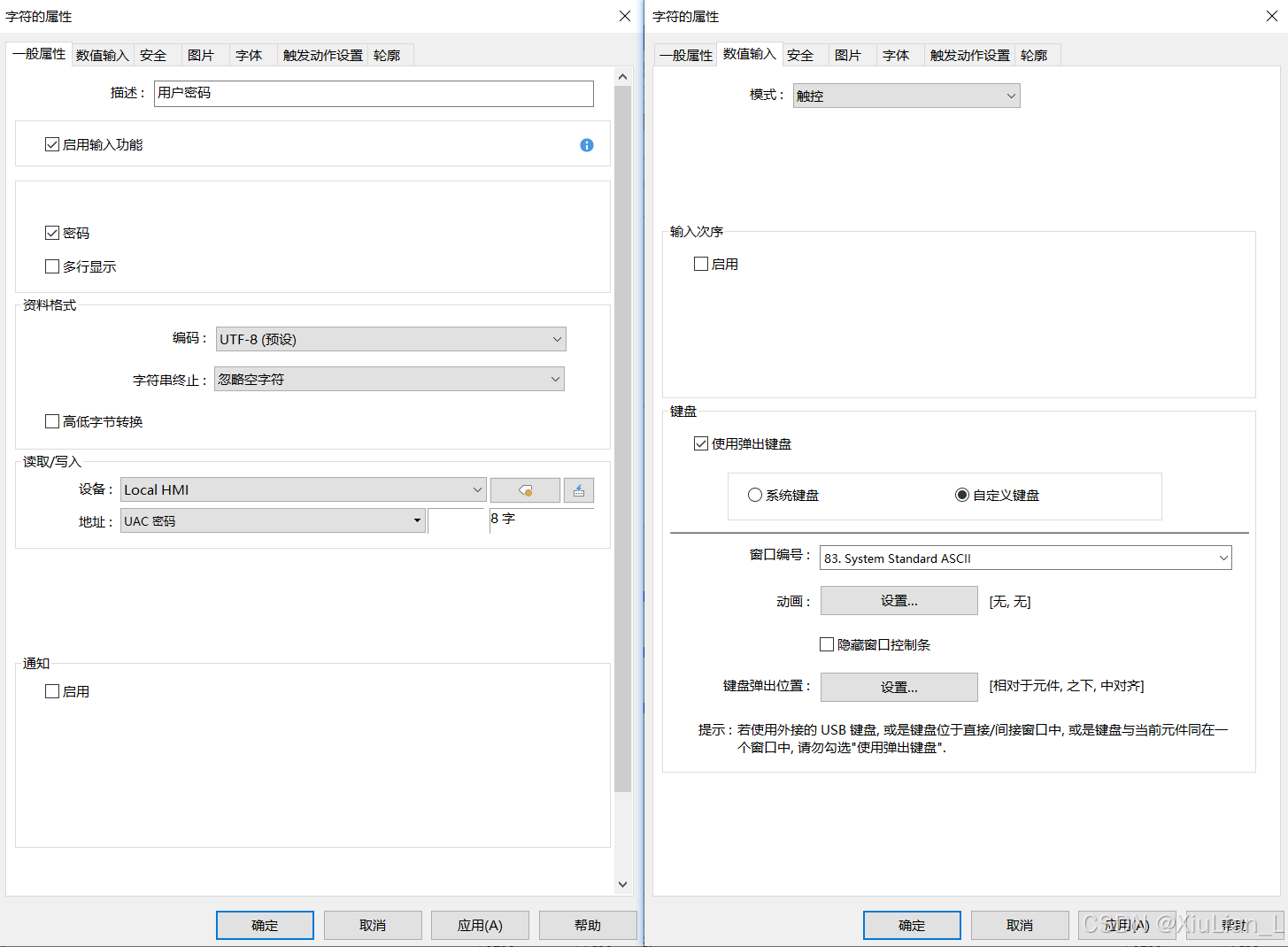

一般属性中[用户密码]的输入/输出地址可以是【UAC 密码】或【LW-8962】，数值输入中选择使用窗口为83的自定义键盘。
5、按钮/开关元件的属性：包括一般属性、安全、图片、标签、轮廓。

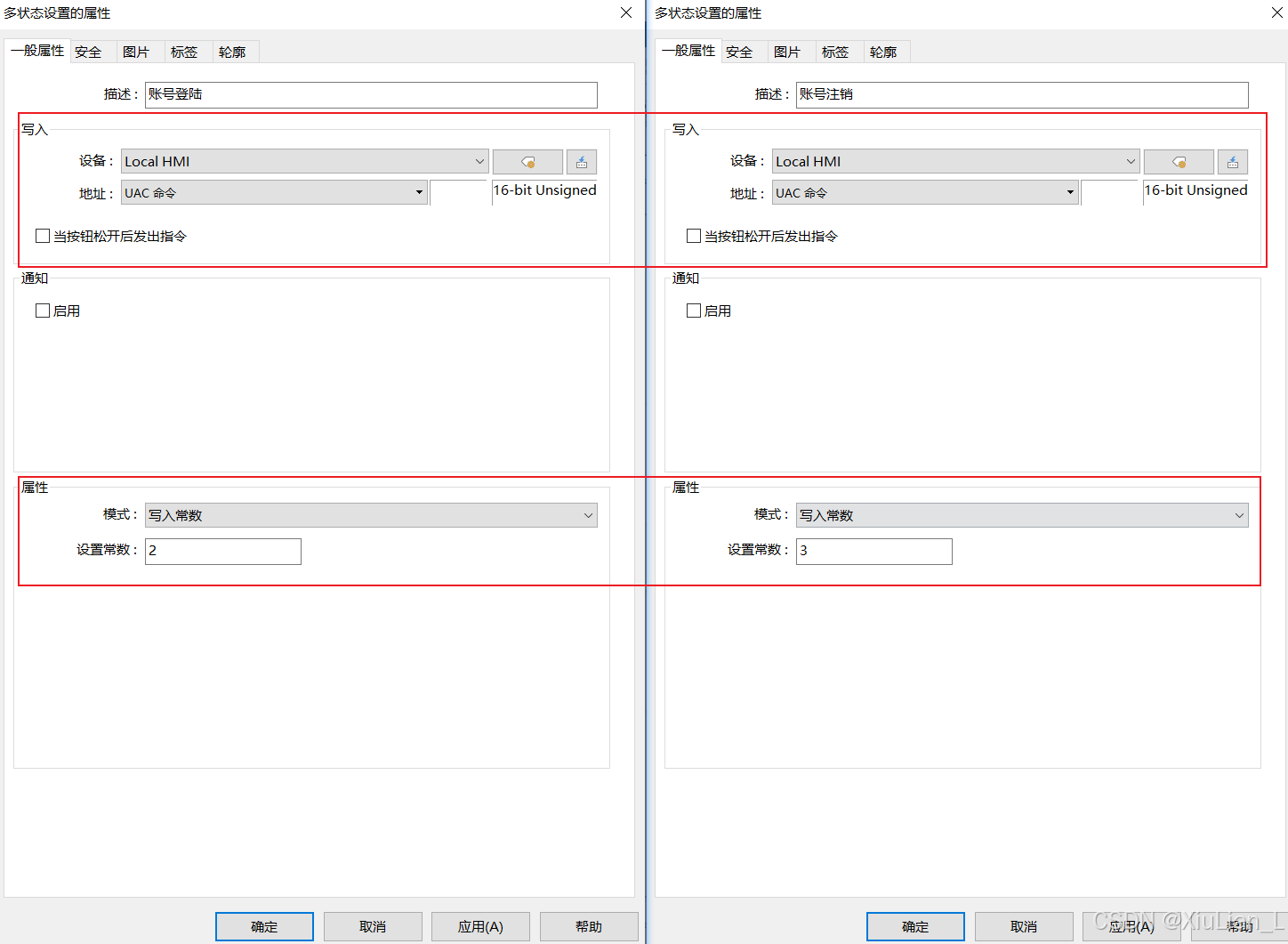

本文章所使用的登陆方式是索引密码进行登陆，因此UAC命令设置数值为2即写入常数2。注销时写入常数3进行账号注销
6、指示灯元件的属性：包括一般属性、安全、图片、标签、轮廓。

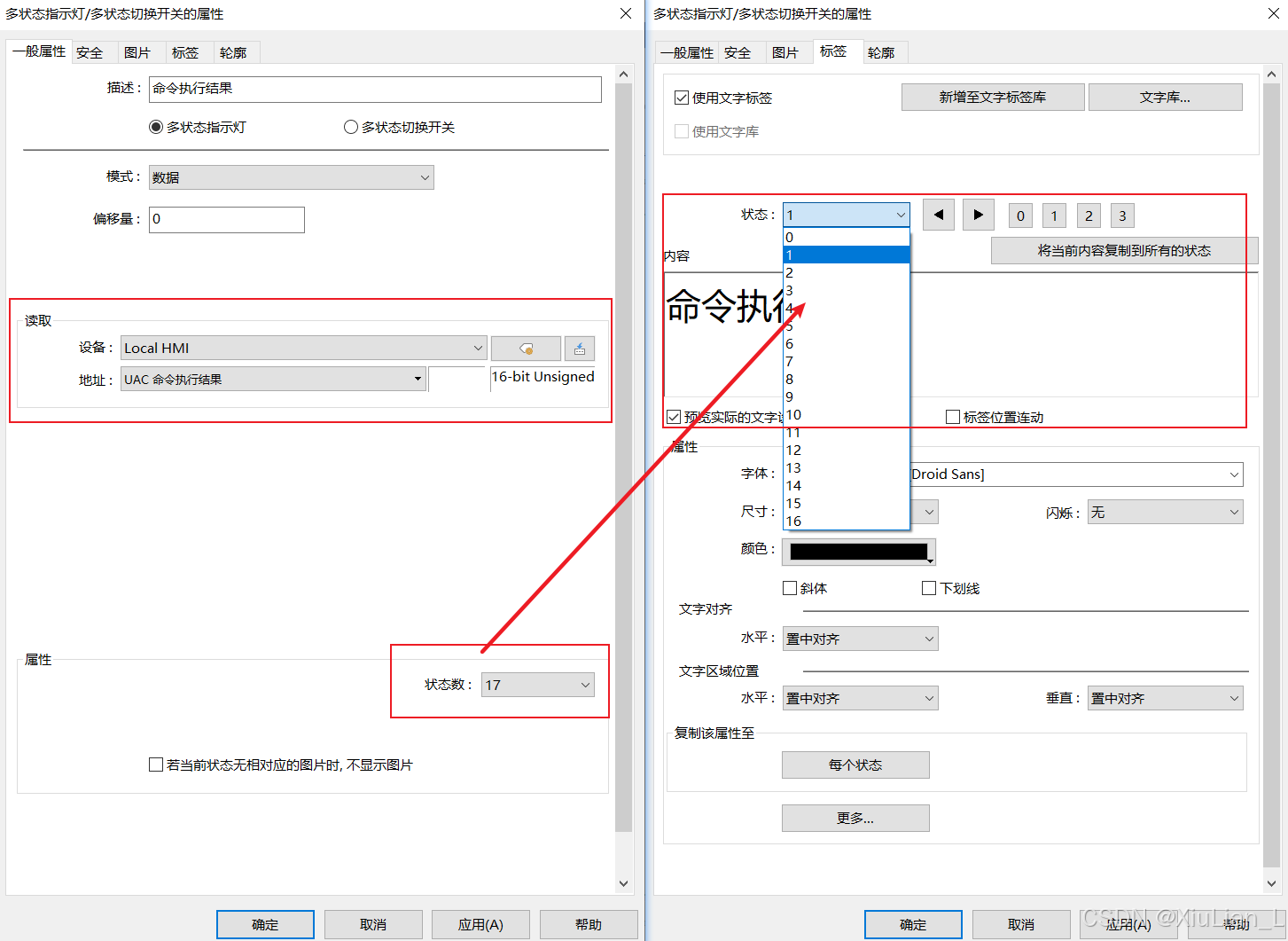

本文字指示灯用来显示UAC命令执行结果，状态数设置17，在标签中设置不同状态所显示的内容，包括状态1：内容为命令执行成功、状态2：内容为错误命令、状态4：内容为账号已存在、状态8：内容为账号不存在、状态16：内容为密码错误。即结果输出值所对应的十进制值。

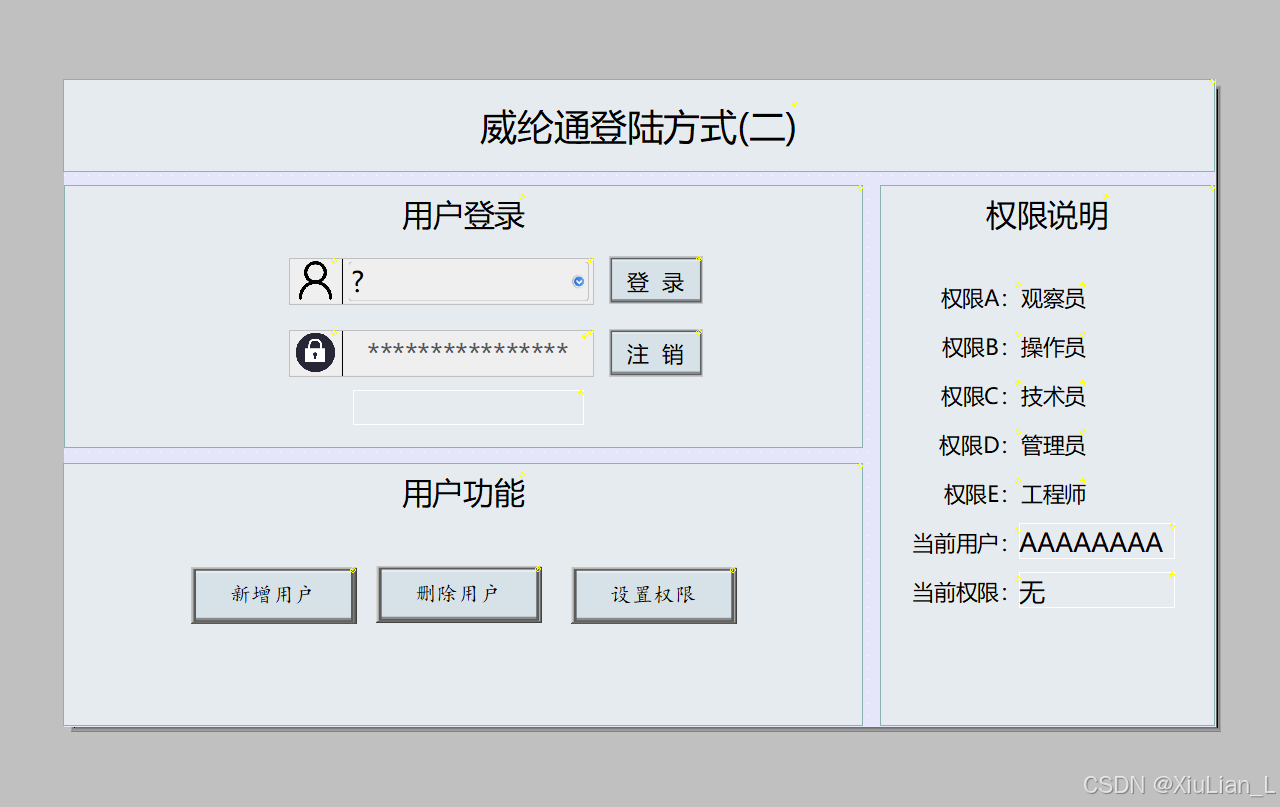

7、通过综合考虑页面布局、字体大小与可读性、元件轮廓设计以及安全性、响应性和用户反馈机制等方面，我们可以打造出一个既美观又实用的用户账号密码登录界面。如下图所示：

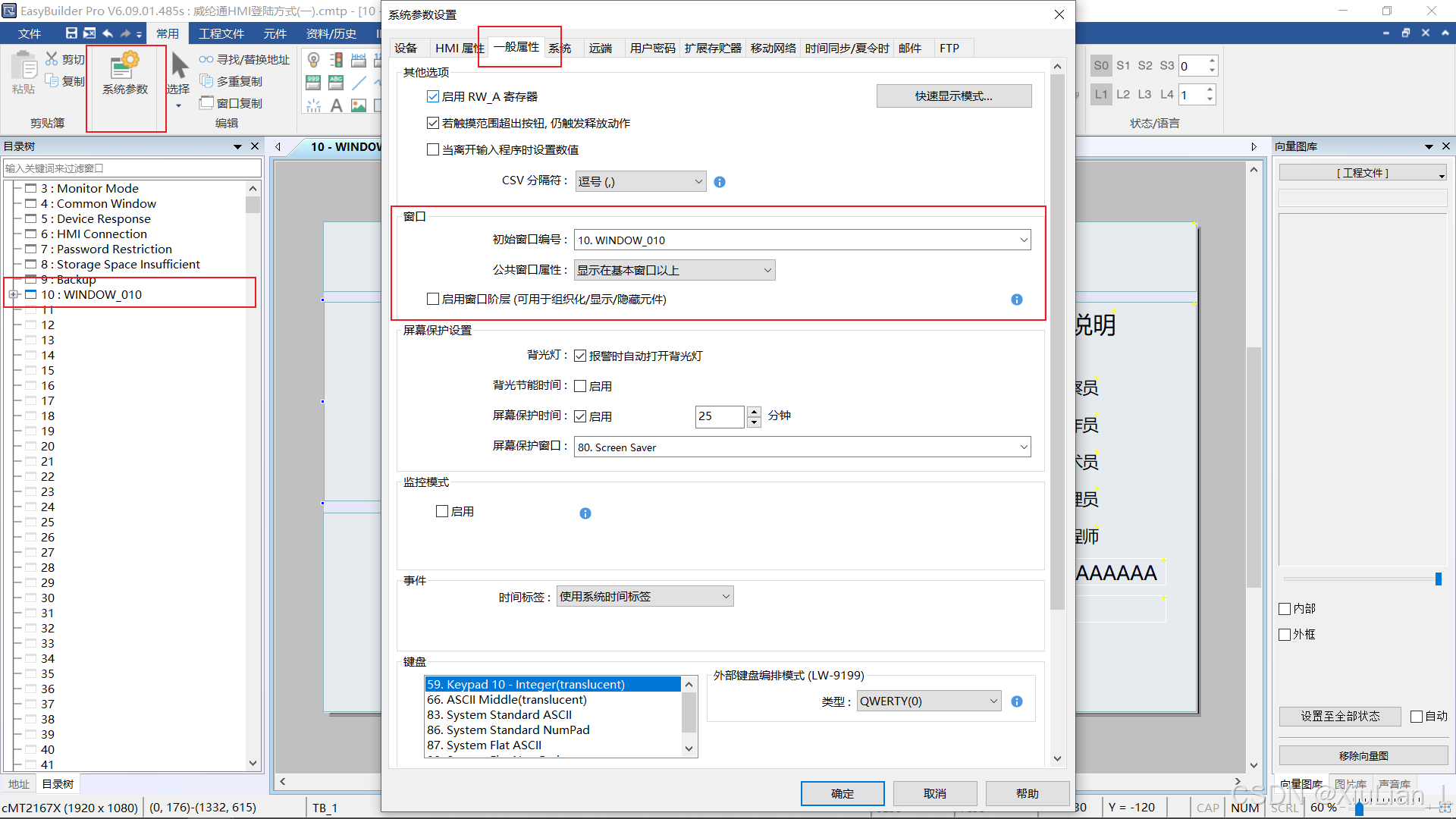

8、仿真测试运行：在上面标题栏中选择工程文件，然后点击离线模拟运行，等待软件编译完成即可进入画面。如果离线模拟的画面不是你所要展示的画面，可以通过系统参数设置中的一般属性设置启动窗口。

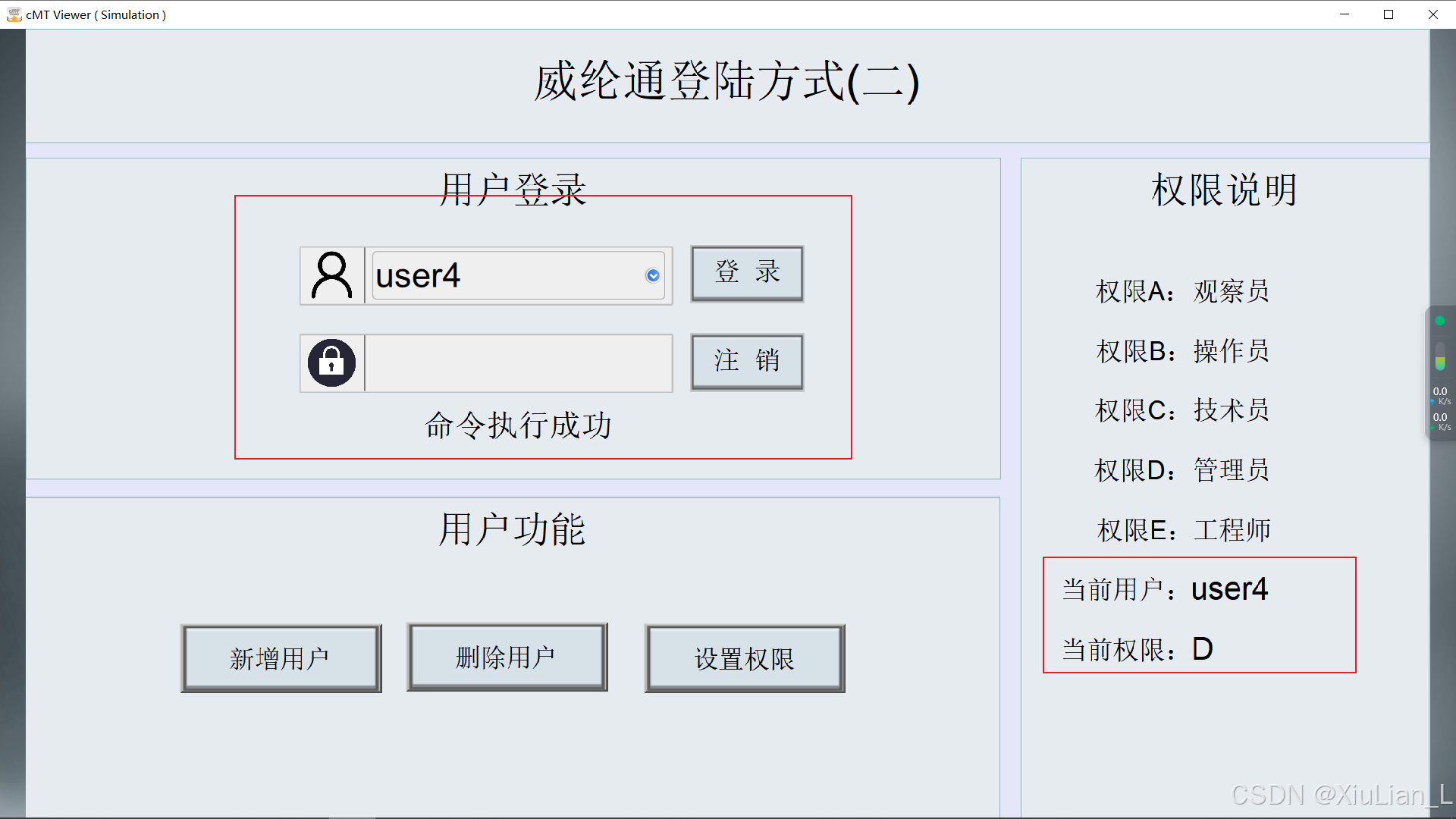

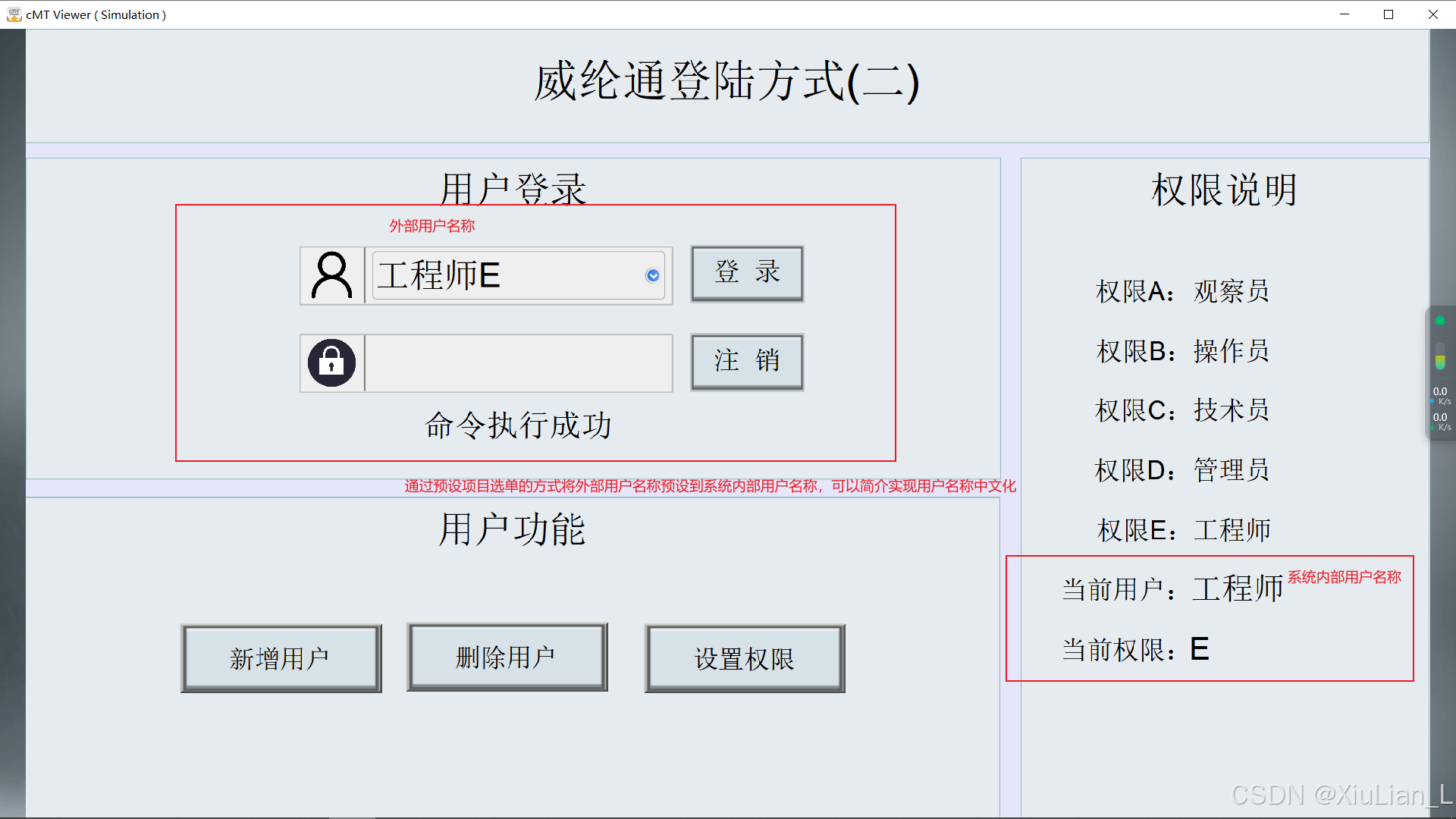

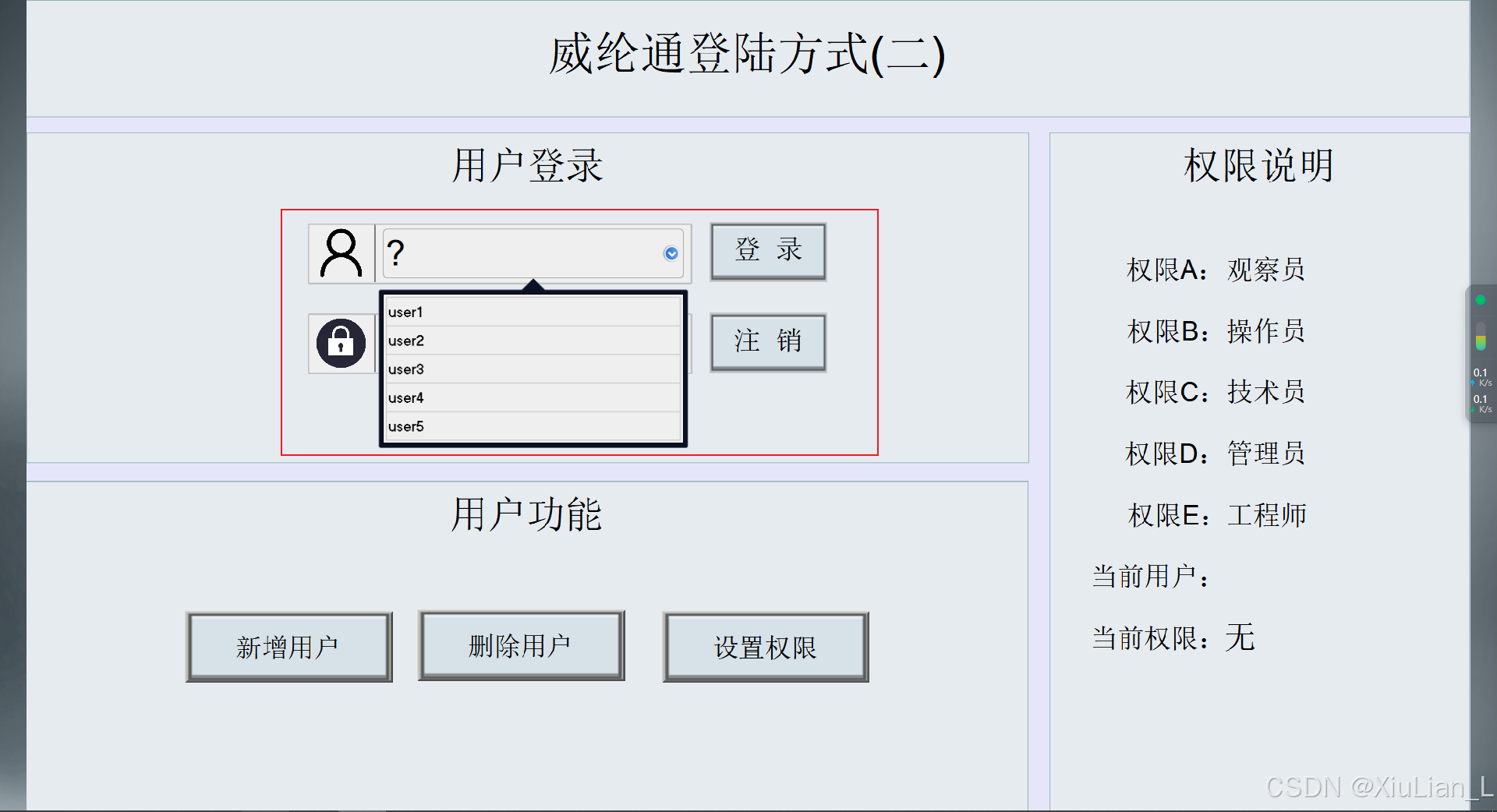

离线模拟运行结果：点击项目选单后，系统将迅速展开一个包含所有已启用用户名称的下拉列表，让您能够轻松浏览并快速选择想要登录的用户。选定用户后，输入对应密码并点击登录按钮，即可高效完成系统登录流程，极大地优化了用户体验并提升了操作便捷性。
5、使用中文用户名称进行登陆
在利用用户索引实现用户登录功能时，用户名称的选取与设计不仅关乎到系统的安全性，还直接影响到用户体验与系统维护的便捷性。采用中文名称作为用户名，能够显著提升系统的可读性和直观性，因为它能够更直接、清晰地反映出用户的具体身份或所属权限，有助于系统管理员和操作人员快速识别用户角色，执行相应的管理或操作任务。
对于支持中文用户名的威纶通HMI部分型号系列而言，这一特性无疑为系统的本地化应用和用户友好性加分不少。它允许用户在创建账户时直接使用中文名称，方便了在日常操作中的识别与区分，是提升工作效率与用户体验的有效手段。
并非所有威纶通HMI型号系列都支持中文用户名。在一些特定的型号或版本中，出于系统稳定性、兼容性或标准化等方面的考虑，仅支持使用字母和数字作为用户名。这虽然在一定程度上限制了用户名的自由度和表达力，但也是技术选择下的一种合理平衡。
1、支持中文用户名：对于本身就支持中文用户名称的威纶通HMI型号，我们在配置用户权限系统时，可以直接在用户密码参数设置环节中输入中文名称作为用户名。这样的设计让系统界面更加贴近用户习惯，增强了系统的本地化特性。在后续的使用过程中，无论是登录界面还是系统内部的操作界面，都会直接显示这些中文名称，极大地方便了用户的识别与操作，提高了工作效率和用户体验。

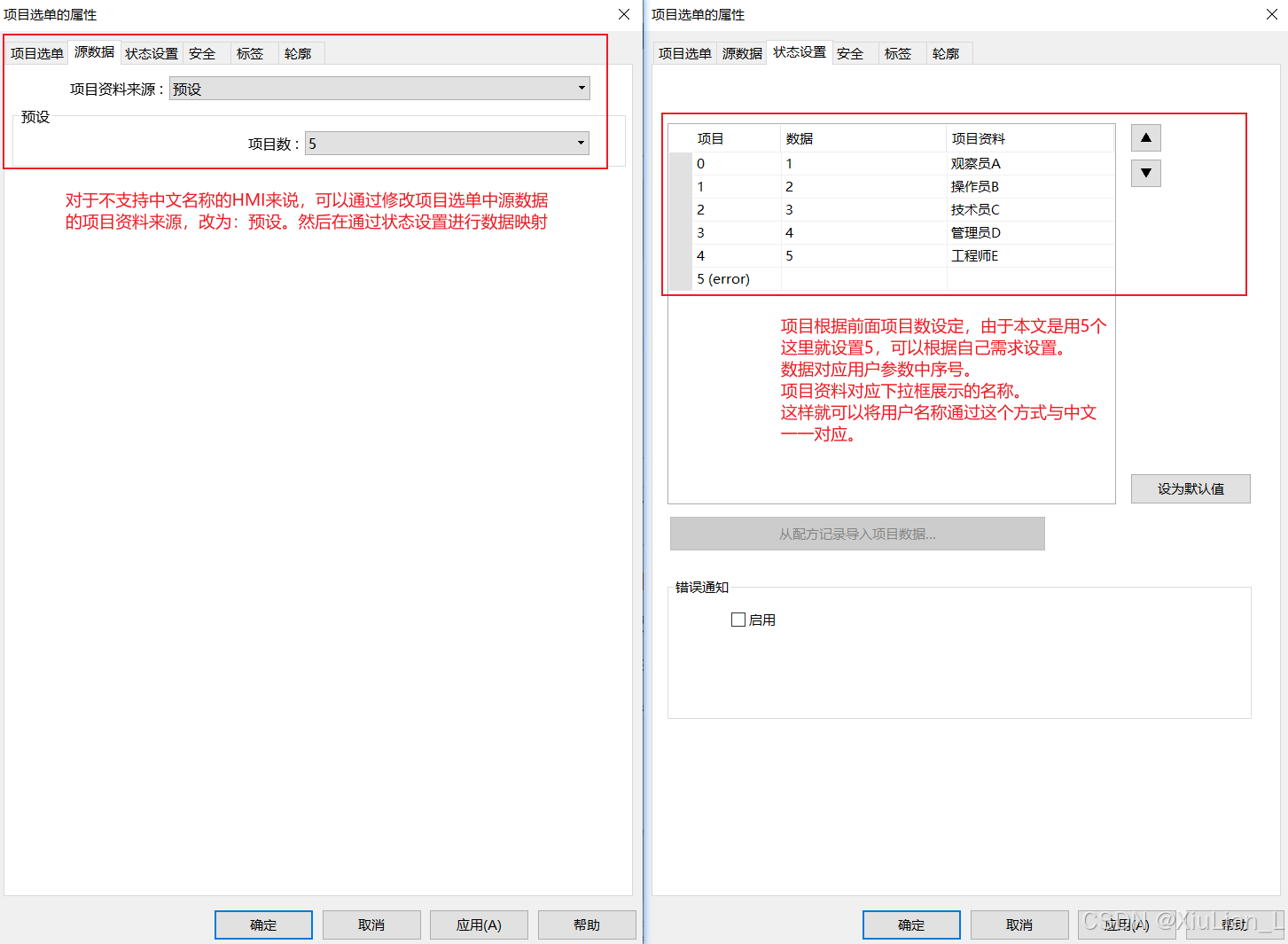

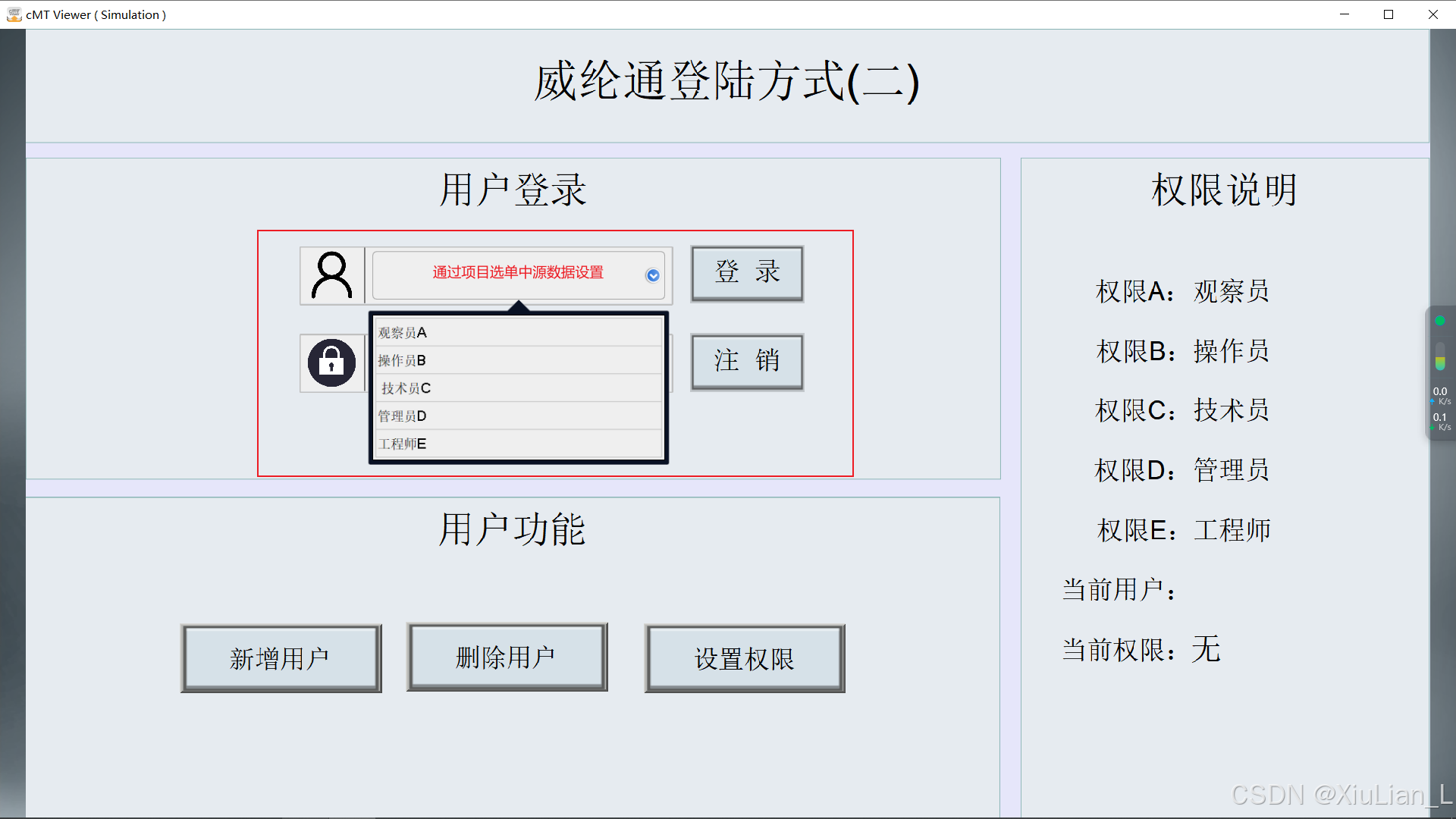

2、不支持中文用户名：对于某些不支持中文用户名称的威纶通HMI型号，虽然系统本身在用户名设置上有限制，但我们仍然可以通过巧妙的方法来实现中文名称的间接显示。具体而言，可以通过修改项目选单属性中的“源数据”设置，将用户名称与对应的中文名称存储在一个外部数据源中。在系统界面上，我们可以设计一个功能，通过查询这个数据源来显示用户的中文名称，而不是直接显示系统内部的用户名。这样，即便系统本身不支持中文用户名，我们也能通过外部手段实现中文名称的显示，既满足了用户需求，又保证了系统的稳定运行。
三、总结阶段
威纶通触摸屏所采用的索引登陆方式，在工业自动化领域展现出了独特的魅力与价值。它不仅提升了系统的易用性与工作效率，还通过精细化的权限管理策略，为企业的安全生产与高效运营提供了有力保障。随着技术的不断进步与应用的持续深化，相信威纶通触摸屏及其创新的登陆方式将在更多领域发挥重要作用，推动工业自动化迈向新的高度。
