威纶通触摸屏的弹窗调用的三种方法（直接窗口、间接窗口、功能键）

1、直接窗口

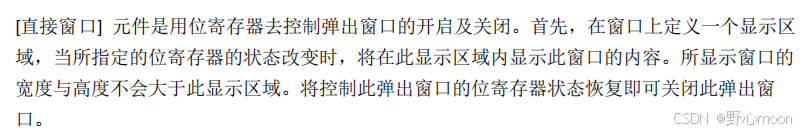

直接窗口就是利用在PLC程序中控制“位寄存器”来调用窗口的。

---

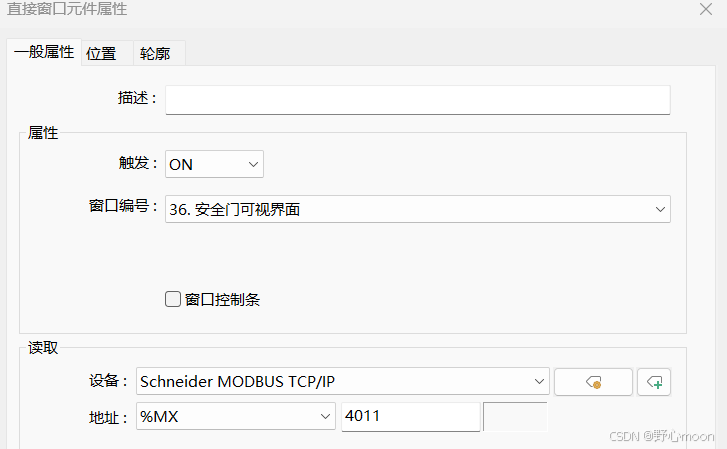

先在触摸屏中定义一个直接窗口。位地址是%MX401.1

触发：ON     当位地址MX401.1被置1时，则跳转到36号窗口

窗口编号为36号就是要调用的窗口号

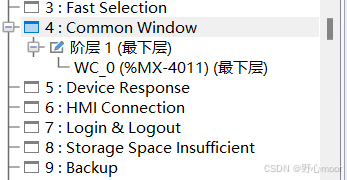

并将该元件放在四号窗口下面（所有的直接窗口或间接窗口只能放在四号窗口下面才能正常的去被调用）

再在程序中控制MX401.1来调用这个窗口。

2、间接窗口

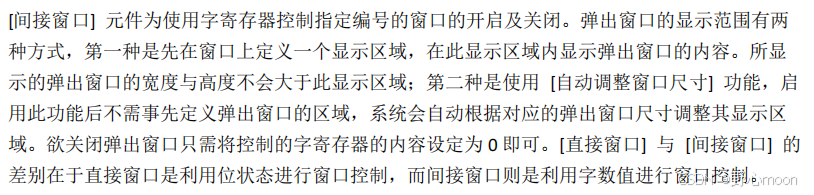

间接窗口是通过控制字寄存器来调用窗口的。

间接窗口和直接窗口都只能放在4号窗口的下面才可以起到作用。

四号窗口是默认的公共窗口，类似于全局变量和局部变量的区别，在四号窗口下的“直接窗口”元件也会出现在其他基本窗口中。若放在四号窗口下面，在任何的页面当中，都可以被调用到的

但是，如果没有放在四号窗口下面，比如放在了10号基本窗口的页面下面，则只会在10号基本窗口的页面中才可以去调用，但在除了10号基本窗口页面的任何其他基本窗口的页面中都不会被调用。

3、功能键

功能键提供窗口切换、键盘制作、宏执行及画面打印等功能。

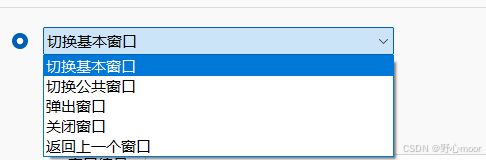

功能键所支持的窗口切换有五种。

分别有切换基本窗口、切换公共窗口、弹出窗口、关闭窗口、返回上一个窗口

这里只介绍弹出窗口。

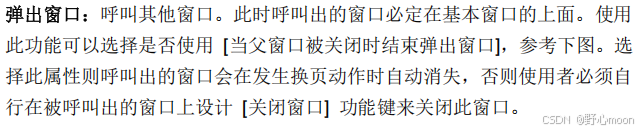

弹出窗口：呼叫其他窗口。此时呼叫的窗口必定在基本窗口的上面

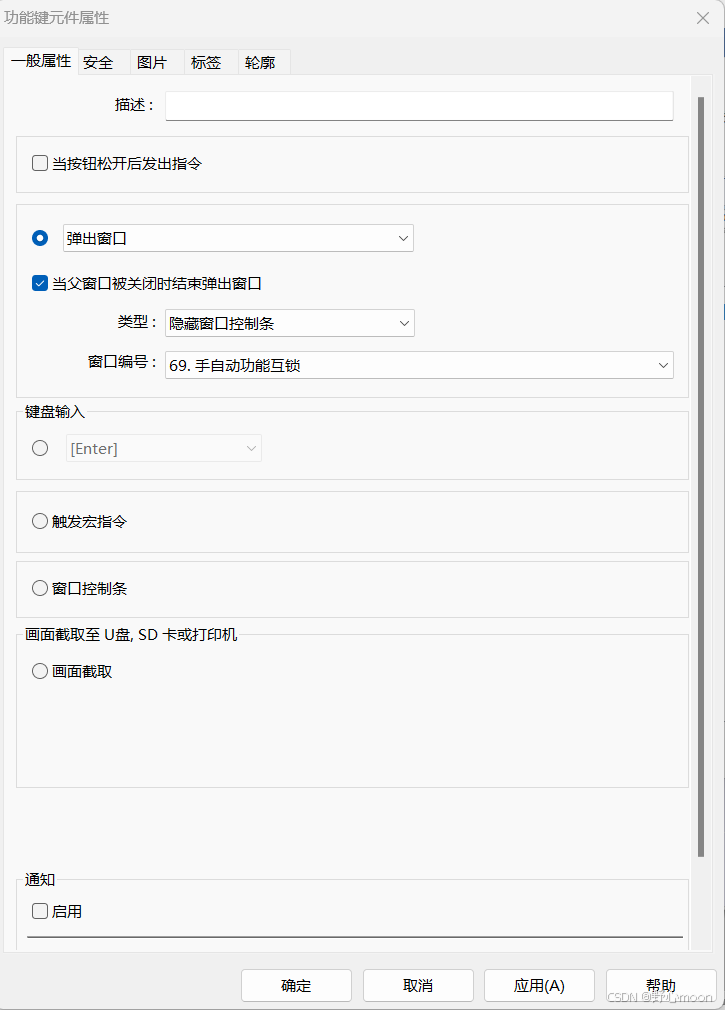

先定义一个功能键。进行相关的一些设置。

功能键不需要再通过PLC程序控制调用窗口。

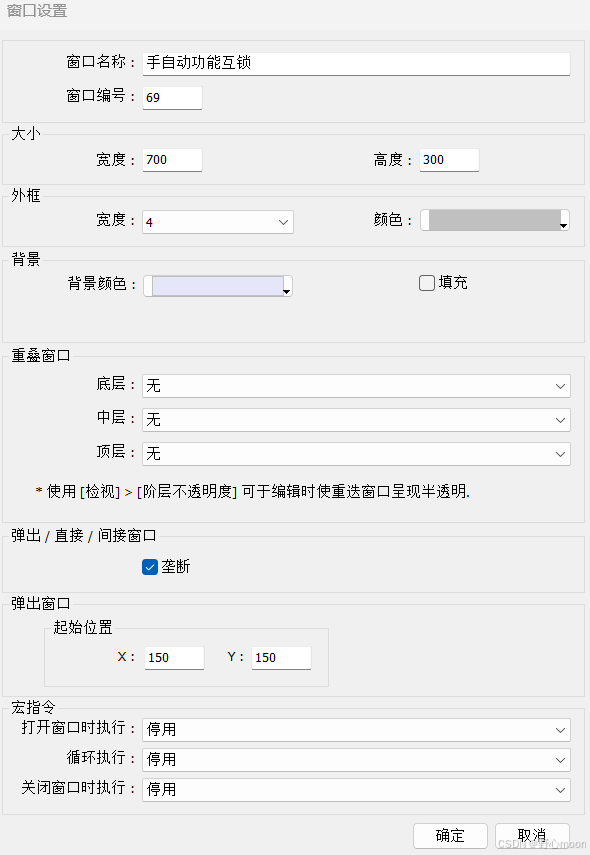

然后就是对弹出窗口的窗口设置了。

起始位置：调用时，窗口所出现的起始位置。

大小：窗口的大小

垄断：此窗口的操作将独占所有的操作权，意思就是勾选了“垄断”后，则任何其他窗口都不能进行操作，直到这个弹出窗口被关掉，其他的窗口才可以正常操作，否则弹出窗口未关闭之前，任何其他的窗口都不可以进行操作
