linux GPIO模拟I2C - 以rk3588为列

一、使用内核模块i2c-gpio.c实现

该文件已经实现gpio模拟i2c的所有流程和功能，对于应用层来说操作都是一样的，无需关心其他问题，个人比较推荐该方式，使用该方式需要配置以下选项:

1.内核开启i2c_gpio支持

Device Drivers->
    I2C support  --->
        I2C Hardware Bus support  --->

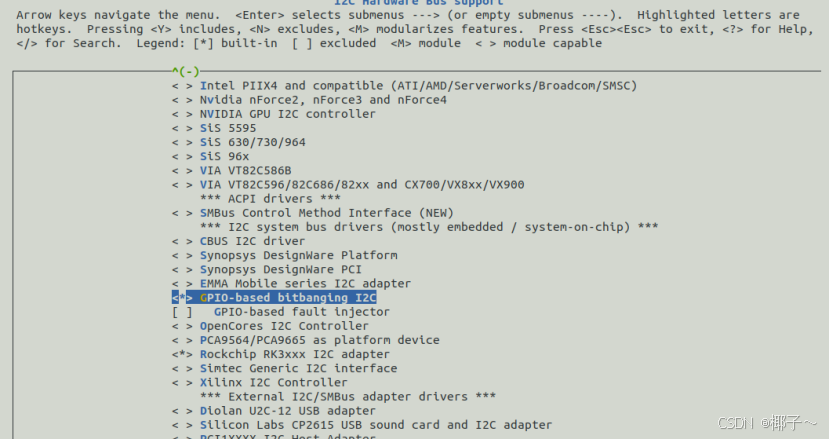

            <*> GPIO-based bitbanging I2C

在这里插入图片描述

开启后defconfig中会增加 CONFIG_I2C_GPIO=y
对应指令:

make menuconfig
make savedefconfig

2.设备树配置对应IO

在配置IO之前，请确认该IO没有被使用，并且是GPIO功能，可以使用以下指令查看(以下是我使用的IO)

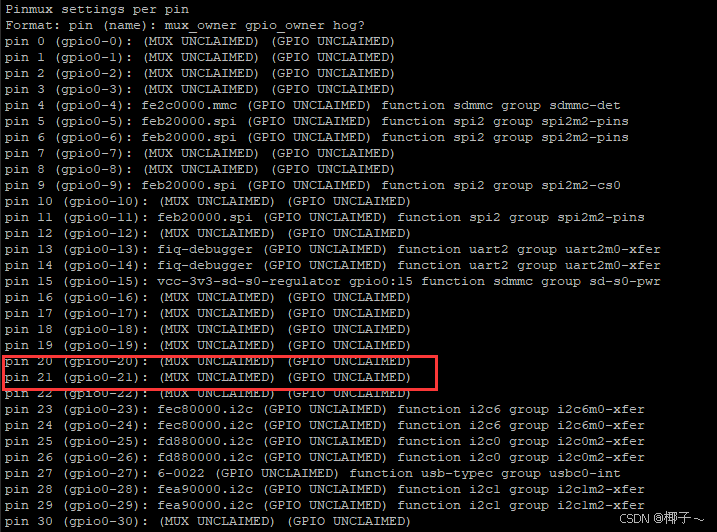

cat /sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/pinmux-pins

在这里插入图片描述
配置设备树

	aliases {

		i2c15 = &i2c15;
	};
	i2c15:i2c15_gpio{

		#address-cells = <1>;
		#size-cells = <0>;
		status = "okay";
		compatible = "i2c-gpio";
		gpios = <&gpio2 RK_PB4 GPIO_ACTIVE_HIGH>,//sda
				<&gpio2 RK_PB5 GPIO_ACTIVE_HIGH>;//scl
		i2c-gpio,delay-us = <2>; /* ~100 kHz */
	};

有几个注意点：

新增的I2C节点，需要配置到 /{ }设备数的根节点下
compatible 属性需配置正确，与i2c-gpio.c内属性匹配
配置引脚时先SDA再SCL
aliases属性下增加对应名字，在匹配完成后，会在/dev目录下生成指定的设备节点(/dev/i2c-15)

3.以上配置完成后，重新编译内核并烧录

烧录完成后可以在/dev/目录下找到新加的i2c-15，此时可以使用i2ctool进行调试，与硬件I2C操作一致

二、应用层直接模拟I2C

1.该方式就只需两个普通IO即可，i2c读写时序都由应用层自己控制，下面简单说明时序部分:

I2C的数据格式：
无数据：SCL=1，SDA=1
开始位（Start）：当SCL=1时，SDA由1向0跳变；
停止位（Stop）：当SCL=1时，SDA由0向1跳变；
数据位：当SCL由0向1跳变时，由发送方控制SDA，此时SDA为有效数据，不可随意改变SDA；当SCL保持为0时，SDA上的数据可随意改变；

地址位：定义同数据位，但只由Master发给Slave；
应答位（ACK）：当发送方传送完8位时，发送方释放SDA，由接收方控制SDA，且SDA=0；
否应答位（NACK）：当发送方传送完8位时，发送方释放SDA，由接收方控制SDA，且SDA=1。
数据为单字节传送时，格式为：
开始位，8位地址位（含1位读写位），应答，8位数据，应答，停止位。
数据为一串字节传送时，格式为：
开始位，8位地址位（含1位读写位），应答，8位数据，应答，8位数据，应答，……，8位数据，应答，停止位。

2.I2C读写时ACK和NACK尤为重要（以下做说明）：

在I2C通信中，**ACK（Acknowledge）和NAK（Not Acknowledge）**是通过数据线（SDA线）上的信号来实现的。这两个信号用于确认或拒绝接收数据，确保数据传输的正确性和可靠性。

2.1 ACK（确认信号）

ACK信号表示接收方成功接收了发送方发送的数据。
发送方在发送完数据字节后，期望接收方会拉低SDA线（SDA=0），表示接收成功。
在I2C协议中，ACK通常发生在每个字节传输后，除了最后一个字节之外。发送完数据字节后，接收方在下一个时钟周期（SCL的高电平）将SDA拉低，以表示接收了该字节，继续接收后续的数据。

2.2 NAK（拒绝信号）

NAK信号表示接收方没有成功接收数据，或者表示这是最后一个字节的传输。
在I2C协议中，NAK通常出现在最后一个数据字节的读取过程中。接收方发送NAK，告诉发送方已经接收完所有需要的数据。
在读取数据时，当接收方不希望再接收更多字节时，它会在最后一个字节后发送NAK。此时，SDA保持为高电平（SDA=1），并且发送方会停止传输。

2.3 ACK和NAK的实现机制

2.3.1 写操作时的ACK和NAK

在I2C写操作中，发送方向接收方传送字节后，接收方会回应一个ACK或NAK。
发送方每发送完一个字节后，都需要等待接收方的响应（ACK或NAK）。接收方如果成功接收到字节，它会通过将SDA拉低（ACK）回应发送方。如果接收方没有成功接收字节，或者它不想接收更多数据，它会通过将SDA保持为高电平（NAK）来回应。

2.3.2 读操作时的ACK和NAK

在I2C读操作中，接收方每读一个字节后，也需要回应ACK或NAK。
在I2C读取数据的过程中，接收方每读取完一个字节后，会发送一个ACK，告诉发送方它已经成功接收了该字节。如果接收方已经不再需要更多的数据，它会在最后一个字节读取后发送NAK，表示不再接收数据。

2.4 图示解释：

假设我们有一个I2C读操作，操作顺序如下：

Master (发送方)        Slave (接收方)
     SCL ↑                  SCL ↑
     SDA ↓  ------------>     SDA ↓   <- ACK (接收方确认数据)
     SDA ↑                  SDA ↑   <- 发送字节
     SCL ↓                  SCL ↓
  ...

ACK/NAK的时序：
每传输一个字节（8位数据）后，接收方必须给出ACK
最后一个字节传输后，接收方发送NAK（SDA保持为1），表示数据传输结束

2.5 代码中实现ACK和NAK

读取字节时：
如果你正在读取多个字节，通常每个字节都需要发送ACK，除了最后一个字节外，最后一个字节应该发送NAK。
写入字节时：
在每个字节传输后，接收方会向发送方发出ACK或NAK。发送方需要等待读取该确认信号后，才能继续下一步操作。
ACK/NAK的具体实现：
在每次读取完字节后，如果需要继续读取下一个字节，ack参数会传递1，表示发送ACK。
如果是最后一个字节，ack会传递0，表示发送NAK，告诉发送方这次读操作结束。

2.6 模拟i2c时钟的选择和计算(100k为列)

I2C协议要求SCL信号在每个比特的高电平和低电平之间交换，通常我们在每次操作中，会将SCL的高电平和低电平分为均等的部分，这意味着每个状态（高电平或低电平）的时间为5微秒。因此设置I2C scl 半周期为5us来保证SCL的周期为10us，以实现100kHz的I2C时钟

3.以下为个人应用层模拟使用的程序(测试正常)

#include <stdio.h>
#include <stdlib.h>
#include <strings.h>
#include <string.h>
#include <unistd.h>

// 定义 I2C 总线的时钟线和数据线对应的 GPIO 引脚编号
#define I2C_SCL 21     // GPIO0_PC5
#define I2C_SDA 20     // GPIO0_PC4
#define I2C_DELAY_US 5 // I2C bit period for 100kHz I2C clock

static int gpio_export(int gpio_num);
static int gpio_unexport(int gpio_num);
static int gpio_set_direction(int gpio_num, const char *in_out);
static int gpio_read_direction(int gpio_num);
static int gpio_set_val(int gpio_num, int val);
static int gpio_read_val(int gpio_num);
static void gpiod_direction_output(int gpio_num, int val);
static void gpiod_direction_input(int gpio_num);

// I2C 起始条件函数
void i2c_start(void)
{

    // 将 SCL 和 SDA 引脚设置为输出模式,并初始化为高电平
    // 这是 I2C 总线的空闲状态
    gpiod_direction_output(I2C_SCL, 1);
    gpiod_direction_output(I2C_SDA, 1);
    usleep(I2C_DELAY_US);

    // 将 SDA 引脚设置为低电平,保持 SCL 为高电平
    // 这将产生 I2C 总线的起始条件
    gpiod_direction_output(I2C_SDA, 0);
    usleep(I2C_DELAY_US);

    // 将 SCL 引脚设置为低电平
    // 起始条件建立完成
    gpiod_direction_output(I2C_SCL, 0);
    usleep(I2C_DELAY_US);
}

// I2C 停止条件函数
void i2c_stop(void)
{

    // 将 SCL 和 SDA 引脚设置为低电平
    gpiod_direction_output(I2C_SCL, 0);
    gpiod_direction_output(I2C_SDA, 0);
    usleep(I2C_DELAY_US
