Xtract or Ucfyber的最条理的整理入门级教程

1 示例简介

柱子高10m，
柱径160cm,
保护层厚度为5cm,
沿周边配31根直径25的HRG335级钢筋。
柱子采用C40混凝土。
柱子的恒载作用下的轴力值为3986kN。

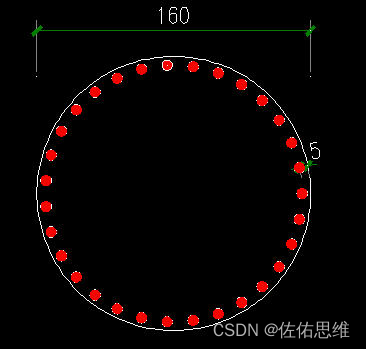

柱子断面如下图：

做一个柱子的弯矩曲率分析，
极压弯包络分析，
以确定柱子的塑性角是否出规范要求，
同时在地震作用下的弯矩跟轴力能够被柱子的压弯包络线包裹住。

2 使用步骤：

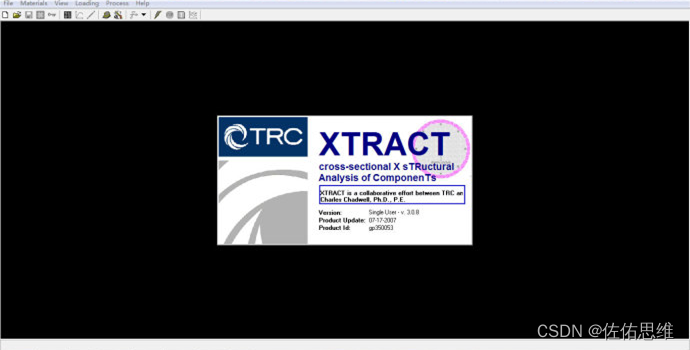

2.1 打开Xtract，界面如下：选择 file-new project 新建工程

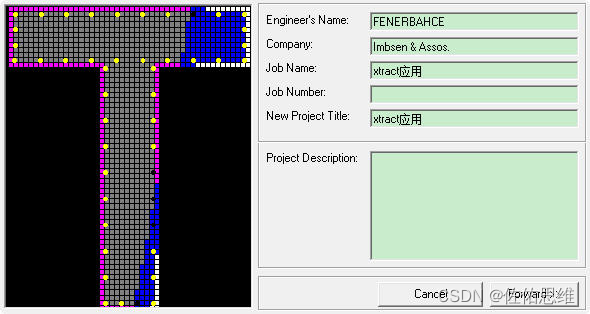

2.2 弹出新建工程对话框，如下图所示：在job name 及new project title中输入"xtract应用"，点Forward>>按钮进入下一步

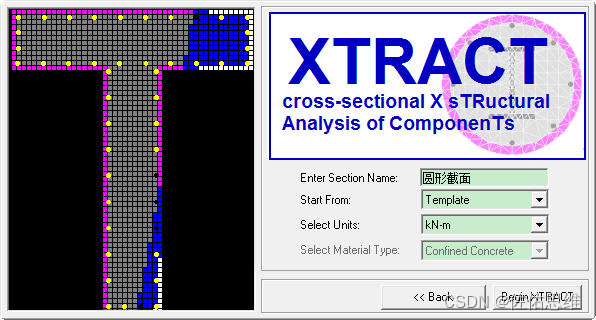

2.3 进入如下所示的界面，定义截面形状

• 在Enter Section Name中输入"圆形截面"


• 在 Start from 下拉列表中选择 “Template” 模板列表;

• 在 Select Units 下拉列表中选择"kN-m"单位;

• 点 Forward>> 按钮进入下一步.

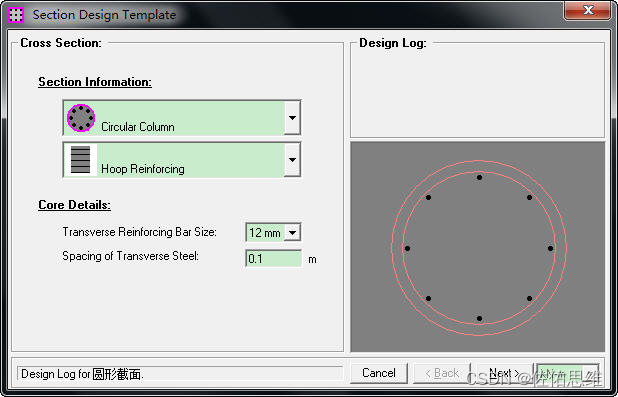

2.4 进入如下所示界面，配置箍筋

• 在Section Information的两个下拉列表中分别选择“Circular Column”圆柱形截面
• "Hoop Reinforcing"横向配置环形箍筋
• 在Transverse Reinforcing Bar Size下拉列表中选择箍筋的直径为12mm
• 在Spacing of Transverse Steel下撞死表中选择横向箍筋的间距为0.1m
• 点Next>进入下一步

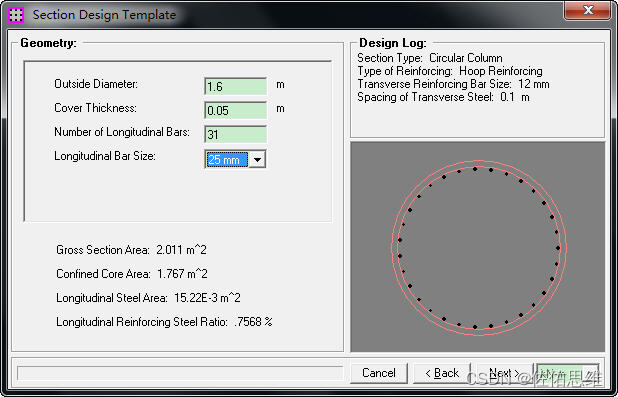

2.5 进入如下所示界面，配置纵筋

• 在Outside Diameter中输入柱子的直径为1.6m
• 在Cover Thickness中输入保护层的厚度为0.05m
• 在Number of Longitudinal Bars中输入纵向钢筋的根数为31根
• 完成柱截面的及钢筋信息的定义
• 点Next>进入下一步

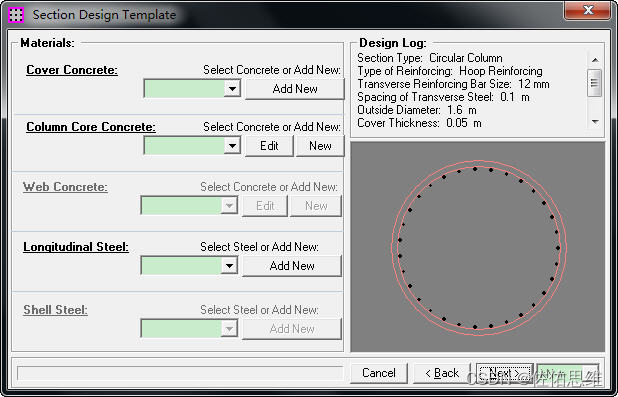

2.6 进入如下界面，添加三种材料

在这个界面里面，我们要添加三种材料：

• Cover Concrete为无约束混凝土
• Column Core Concrete为约束混凝土
• Longitudinal Steel为纵向钢筋

下面一项一项来。

2.6.1 Cover Concrete 无约束混凝土

• 在Material对话框Cover Concrete栏点Add View按扭，

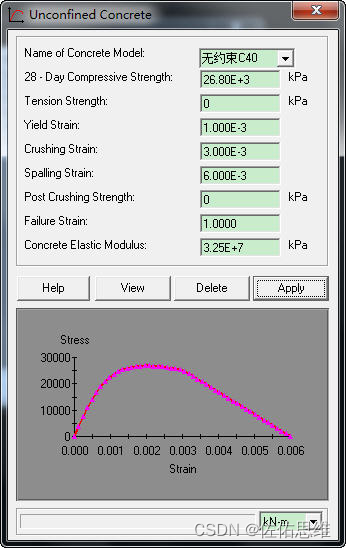

• 弹出如下的对话框：

•

• 按对话框中的数值输入无约束C40混凝土参数。

下面解释一下各个参数的含义：

• 28 Day Compressive Strength—> 对应于中国规范就取28天抗压强度标准值。查规范可知这个值为26.8 e3 Kpa
• Tension strength —> 我们不考虑无约束混凝土抗拉强度，所以此处我们输 0 便可。
• Yield Strain —> 混凝土的屈服强度，我们取0.001就比较合适了。
• Crushing Strain—> 极限压应变，我们取0.003，你也可以取0.004，但我建议取0.003（因为我们取的是设计值）。当然，这个参数对你的整个结果影响应该是很小的。
• Spalling Strain —> 混凝土剥落应变，这个值可以采用程序提供的0.006这个值。
• Post Crushing Strength —> 剥落后的抗压强度，这个值当然取 0 是最合适的。
• Failure Strain —> 结构破坏应变，这个值我们应当取一个比剥落应变更大的值，不妨取1.0 or 1.1。
• Concrete Elastic Modulus —> 混凝土弹性模量，这个值当然按规范取 3.25 e7 KPa。

至此，无约束混凝土的参数的输入已经解释完毕。

• 点View按扭，可看到无约束混凝土应力应变曲线;
• 点apply按钮完成无约束C40混凝土的定义;
• 关闲对话框，再一次回到先前的那个Material定义对话框。

2.6.2 Column Core Concrete 约束混凝土

• 在Material对话框Column Core Concrete栏点New按钮

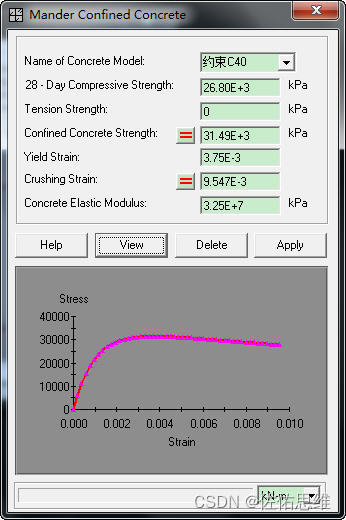

• 弹出如下定义约束混凝土对话框：

•

• 我们需要在这个对话框中输入下面的 除了 = 之外 的其它的参数的输入。
  因为当你定义完无约束混凝土后，下面这个定义约束混凝土对话框的红色等号的数值会自动生成。所以，我们所需要的仅仅是完成其它参数的填写。读者只需要按照下图所示的数值填写好相应的参数便可。

下面解释一下各个参数的含义：

• 28 Day Compressive Strength —> 这个对应于中国规范就取28天抗压强度标准值。查规范可知这个值为26.8 e3 Kpa
• Tension strength —> 我们不考虑无约束混凝土抗拉强度，所以此处我们输 0 便可。
• Confined Concrete Core Strength —> 约束混凝土抗压强度，程序已经自动计算出来。但是你应该清楚，这个家伙是怎么来的，至少你应该明白，这个家伙的值肯定是大于28天抗压强度标准值的，不然，就是软件本身出错了。请参看范立础老先生写的《桥梁延性抗震》这本书的第148页。即如下图所示的公式：
• Yield Strain —> 约束混凝土的屈服应变，注意，这个值不能再输入无约束混凝土的屈服应变了，很明显，约束混凝土的屈服应变肯定要大于无约束混凝土的屈服应变（0.001）的。那这个值怎么输才好的，我们可以取峰值压应力下所对应的应变值的70%，那么峰值压应力下所对应的那个峰值压应变又该怎么计算呢？还是参看范立础老先生写的《桥梁延性抗震》这本书的第148页。即如下图所示的公式，经计算得到这个值为3.75e-3。

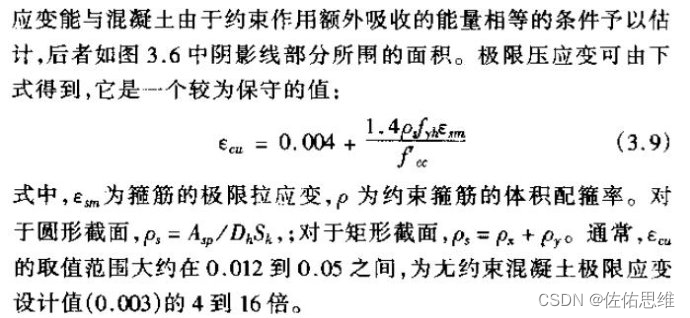

• Crushing Strain —> 约束混凝土的极限压应力，虽然这个值程序能自动给你，但是你仍然要知道它是怎么来的，参看范立础老先生写的《桥梁延性抗震》这本书的第148页。即如下图所示的公式：
• Concrete Elastic Modulus —> 混凝土弹性模量，这个值当然按规范取 3.25e7KPa。

约束混凝土的参数的输入已经解释完毕。

2.6.3 Longitudinal Steel 纵向钢筋

• 在Material对话框Longitudinal Steel栏点Add New按钮，

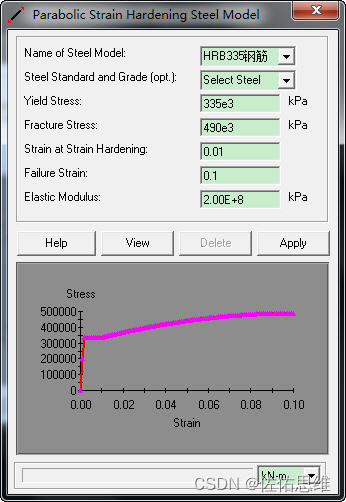

• 弹出如下所示的钢筋定义对话框:
•
• 按对话框所示输入相应的值。注意Stlle Standard and Grade(opt)下拉列表保持默认状态，不要动它，因为我们不需要选用美国规范的任何钢筋，我们要自己定义中国规范的钢筋。

下面解释各个参数的含义：

• Yield Stress—> 钢筋屈服强度，这里取 335 e3 KPa 就合适了，这是规范上确切可查的值。
• Fracture Stress —> 钢筋极限抗抗强度，这里取490 e3 KPa就合适了，这是规范上确切可查的值。
• Strain at onset of Strain Hardening—> 钢筋硬化时对应的应变，这个值取经验值0.01就可以了。来源，只能说这是个试验加经验的一个总和。
• Failure Strain —> 钢筋的极限拉断应变，取大一点，取个1.0。
• Steel Elastic Modulus —> 钢筋的弹性模量，这个值按规范取2.0 e8 KPa。

2.6.4 关闲对话框，再一次回到先前的那个Material定义对话框。

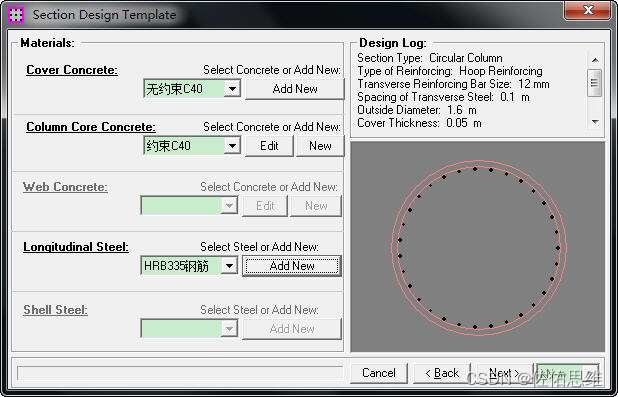

• 这个时候应该如下图所示，三种材料都定义好了；
•
• 点Next>进入下一步

2.7 进入下一步，弹出划分纤维网格对话框

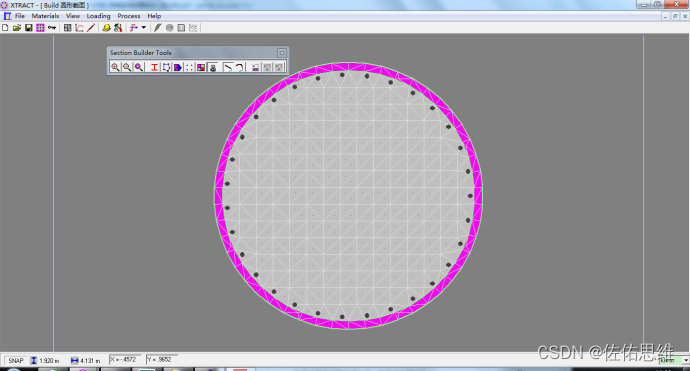

• 单击Create Section按钮，点Next>进入程序主界面，如下图所示：
• 这个时候，网格已经划分成功了。红色的那一圈为非约束混凝土，银白黑的为约束混凝土，黑点为钢筋。

2.8 下面进行加载，弯矩-曲率分析

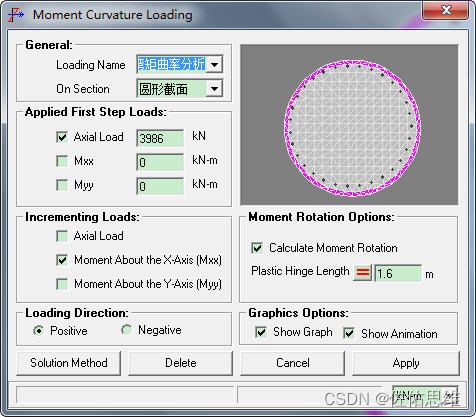

• 点菜单Loading -> Moment Curvature，弹出弯曲曲率分析加载对话框

•

• 在Loading Name中输入"弯矩曲率分析"

• 单击Applied First Step Loads组合框中的Axial Load前的单选按扭

• 并在其后输入3986 kN（初始轴力）

• 单击Incrementing Loads组合框中的Moment About X-Axis(Mxx)

• 单击Moment Rotation Options组合框中的Calculate Moment Rotation前的单选按扭。

• 在Plastic Hinge Length中输入1.6m（塑性铰长度取1倍柱子直径）。

• 在Graphics Options组合框中勾选Show Graph、Show animation按扭，以便计算时能看到图片及动画。

• 再点Apply完成弯矩曲率分析的荷载的施加。

2.9 弯矩轴力压弯包络施加荷载对话框

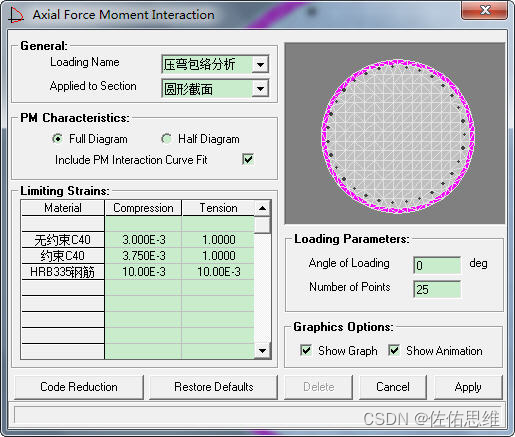

• 点菜单Loading -> PM Interaction，弹出弯矩轴力压弯包络施加荷载对话框，如下图所示
•
• 在Loading Name中输入"压弯包络分析"
• 在Number of Points中输入25
• 在Graphics Options组合框中勾选Show Graph、Show Animation按扭，以便计算时能看到图片及动画
• 再点Apply完成弯矩轴力荷载的施加

有人可能会问，什么都没有看到，也没有看到弯矩与轴力值的输入。因为我们要得出这个截面的压弯包络，所以我们算的只是这个截面的弯矩轴力的抗力，即，能抵抗的最不利的（弯矩，轴力）组合（点）。

2.10 加载计算结果

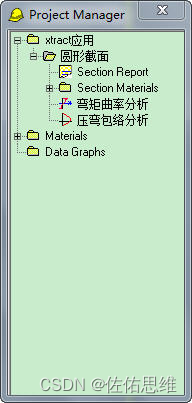

• 荷载施加完成后，我们将在工程管理的树形菜单下看到如下图所示的界面，从下图可以看出荷载已经施加成功。


• 接下来运行程序，进行加载分析

• 点 （像闪电一样的图案）按扭，进行分析，

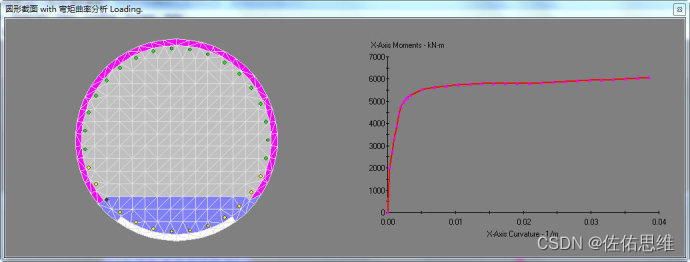

  分析完成后可以看到如下图所示的图片及动画（程序可见）。

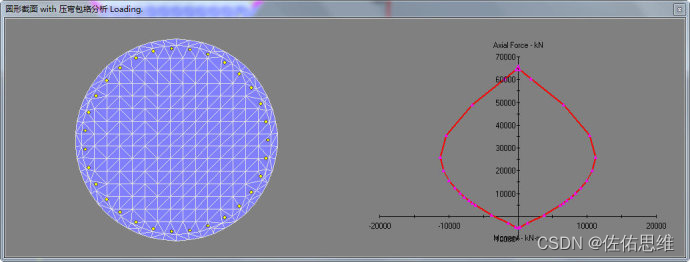

很明显，从下图可以看出，弯矩曲率曲线、压弯包络图已经绘制出来：

2.11 输出结果报告

• 单击树形菜单下面的Analysis Report

•

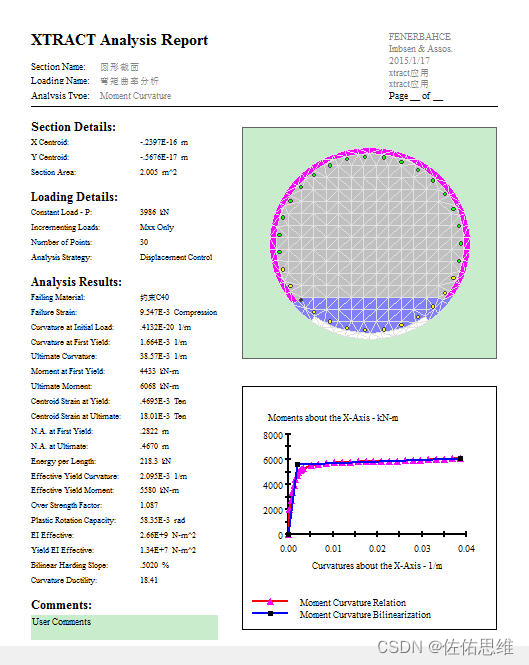

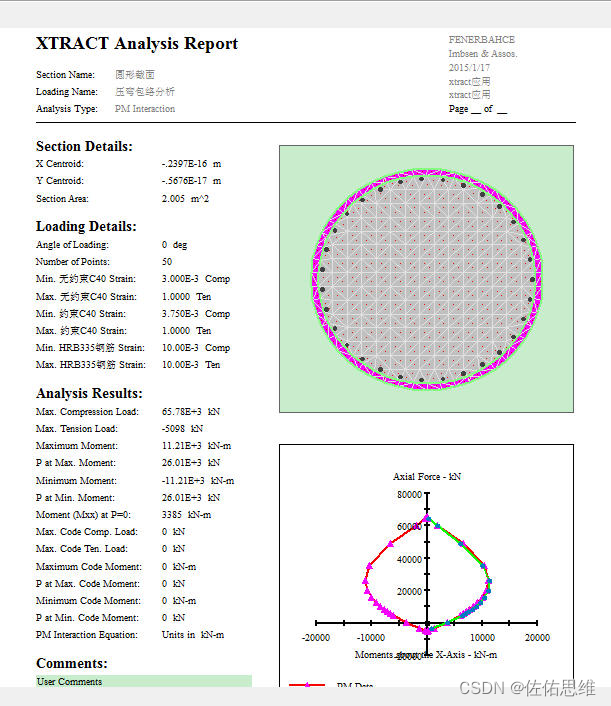

• 输出如下所示的结果报告：


• 接下来，你可以根据你的地震有限元计算模型得到的内力、位移去看看你的值是否在下面结果报告范围内。
