电子器件（8）运放选型实例

唐老师运放选型实例视频总结，方便翻看主要知识点。

运放的知识点更多，有空会慢慢分集更新。

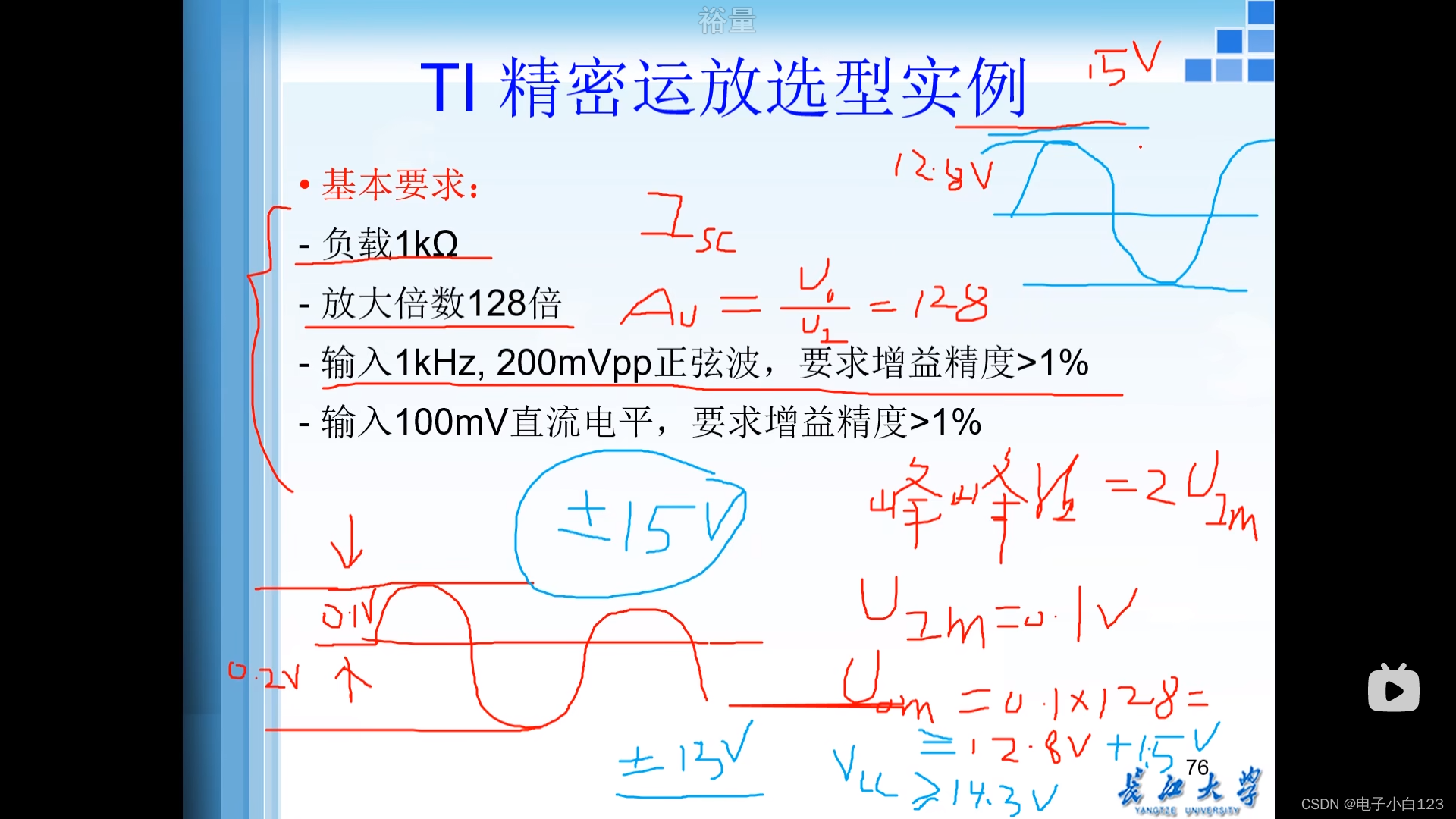

运放实例基本要求

根据图中要求可知

最大输出电压 Vom = 12.8V，因此选择供电电压 Vs=±15V 的运放，留一定的裕量，防止出现饱和失真。

选型步骤

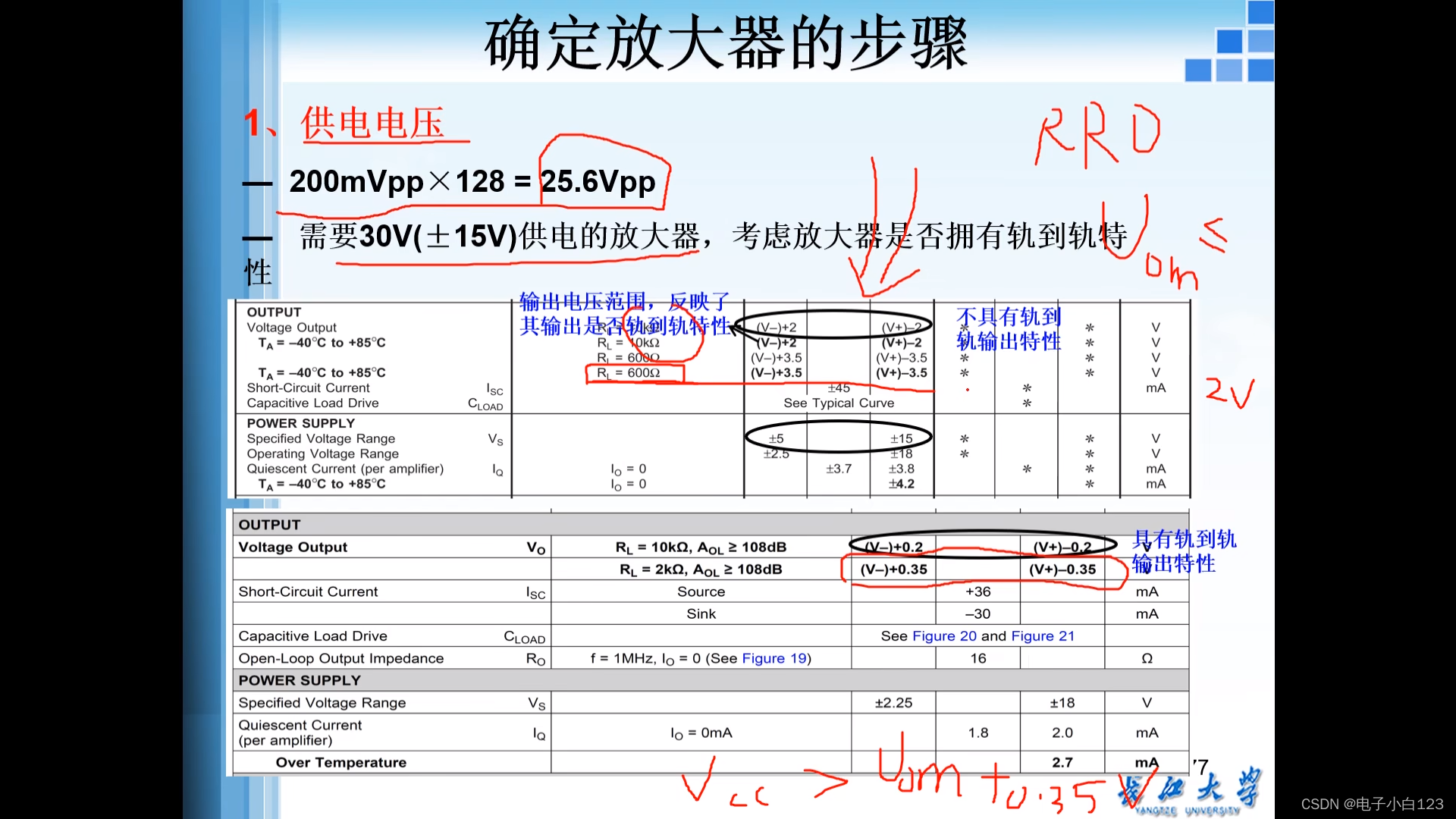

1、确定供电电压Vs

根据负载RL、峰峰值Vpp和放大倍数gain（这两个参数决定最大输出电压Vom）确定供电电压Vs

最大输出电压 Vom = 12.8V，因此选择供电电压 Vs=±15V 的运放，留一定的裕量，防止出现饱和失真。

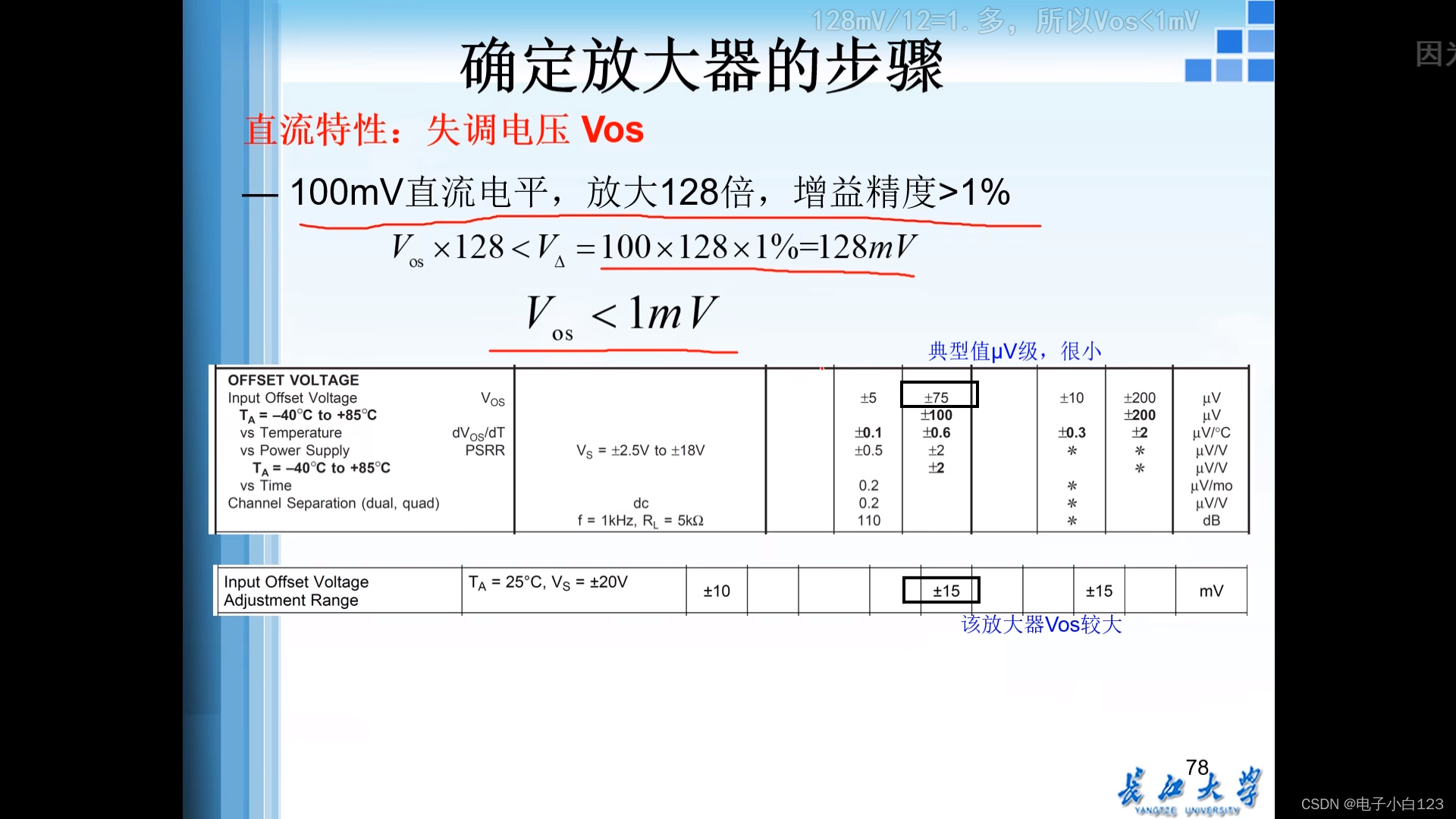

2、确定失调电压Vos

即确定增益精度，然后反推出失调电压Vos

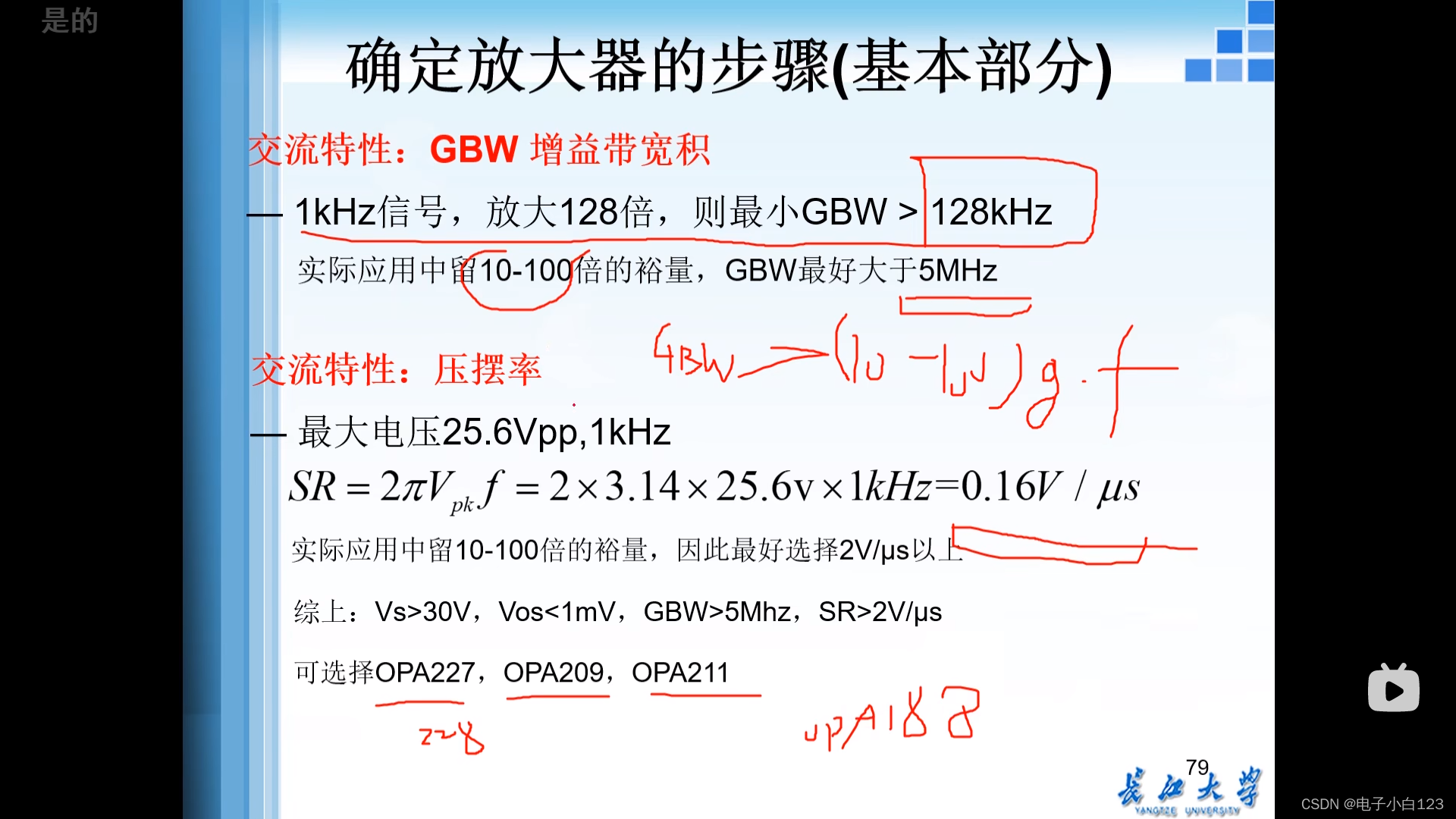

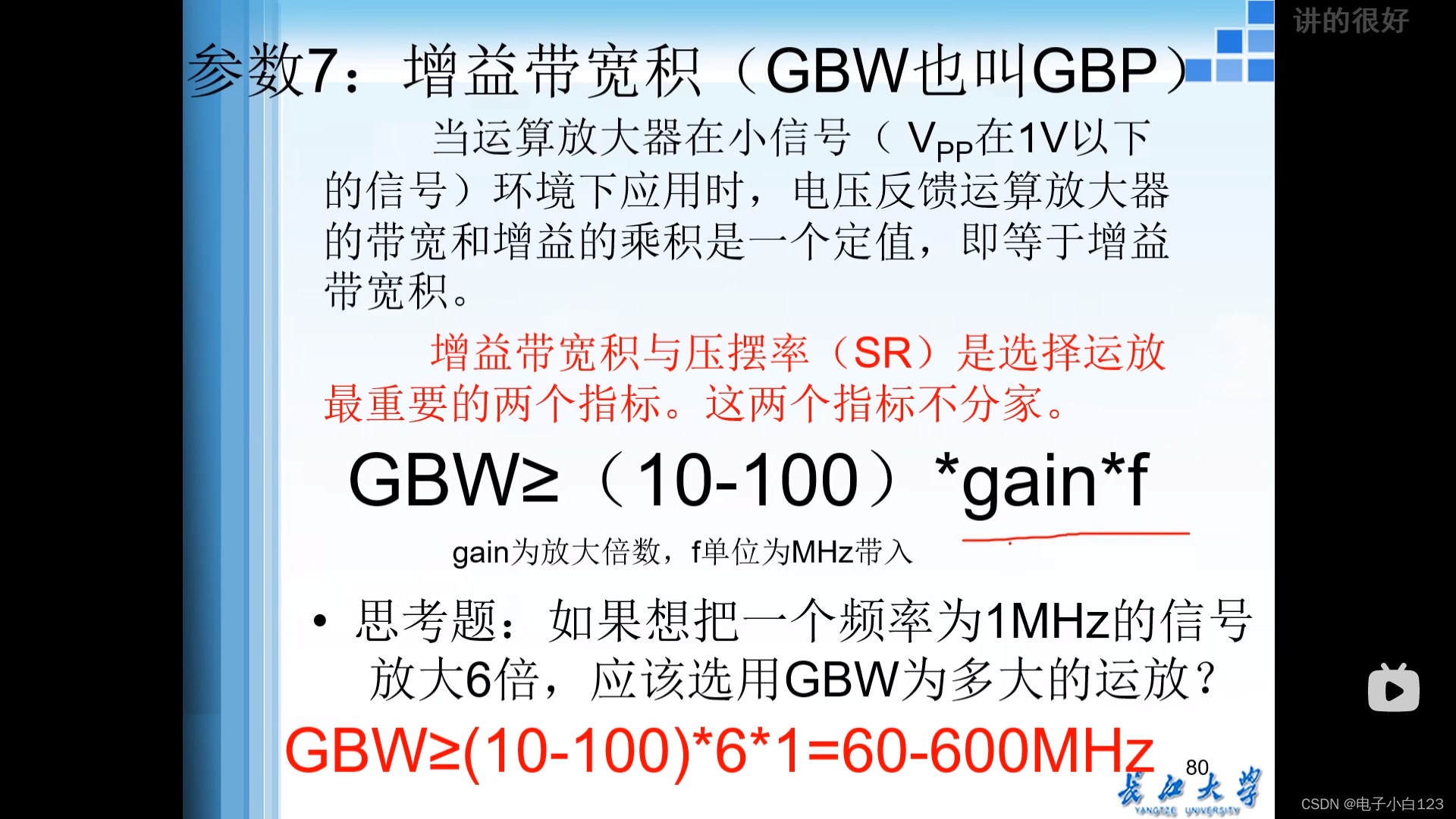

3、确定增益带宽积GBW

需留意：频率 f 要代MHz进去计算

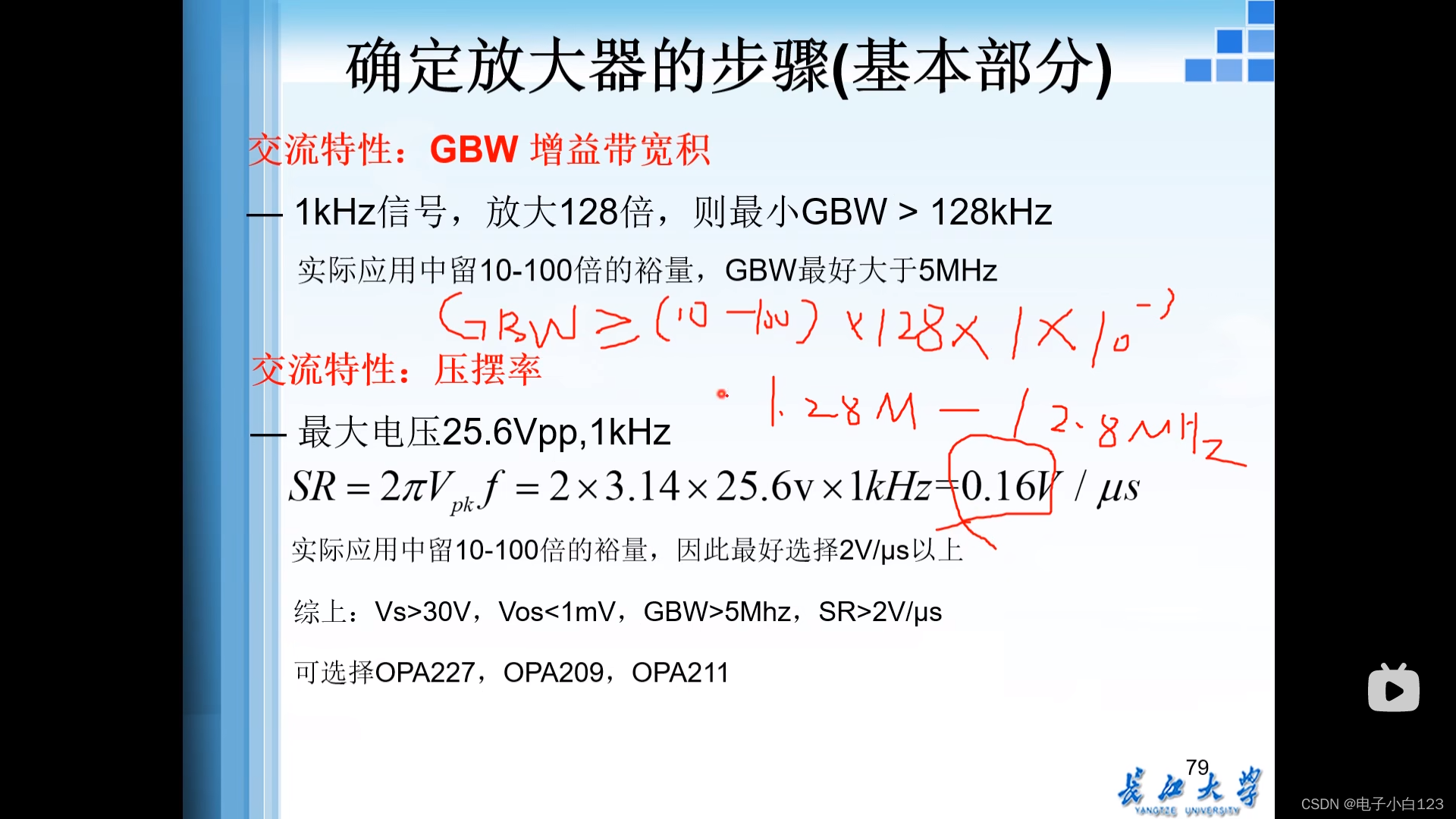

4、确定压摆率SR



总结

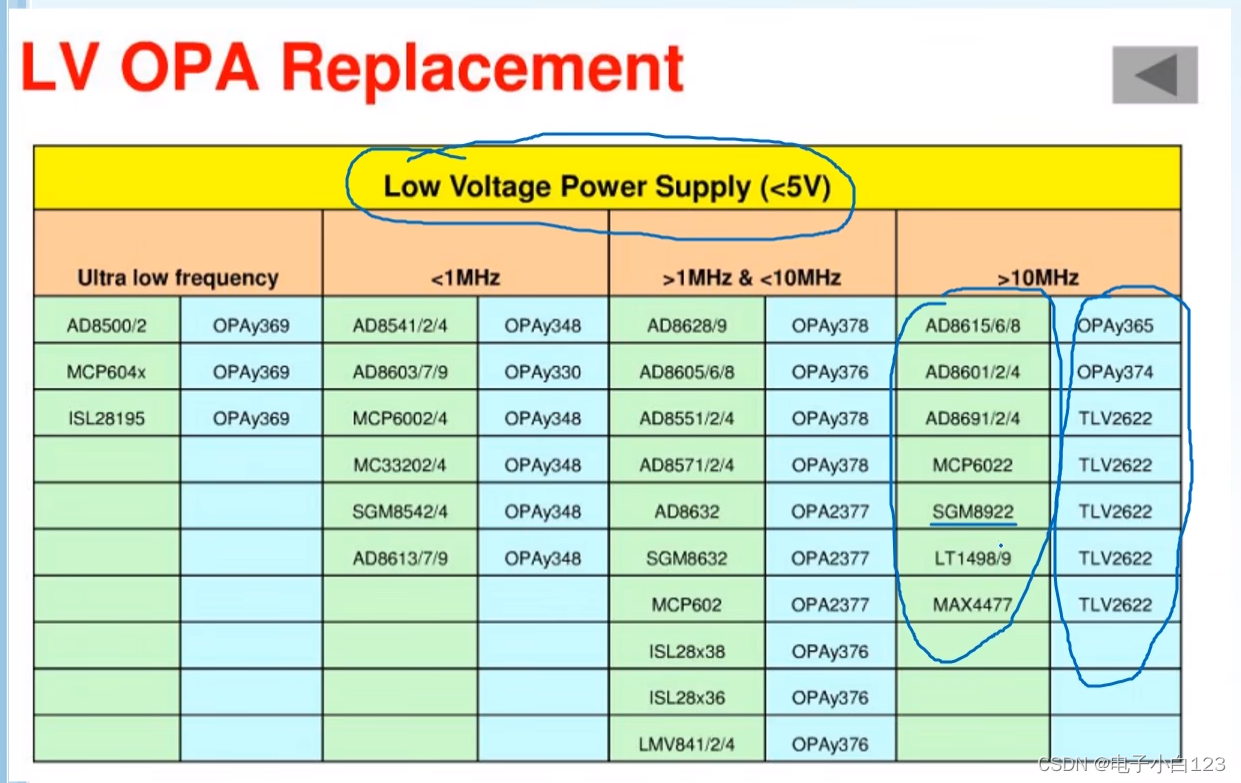

下图为单电源供电电压Vs小于等于5V的运放

纵坐标为价格，横坐标为带宽（MHz）

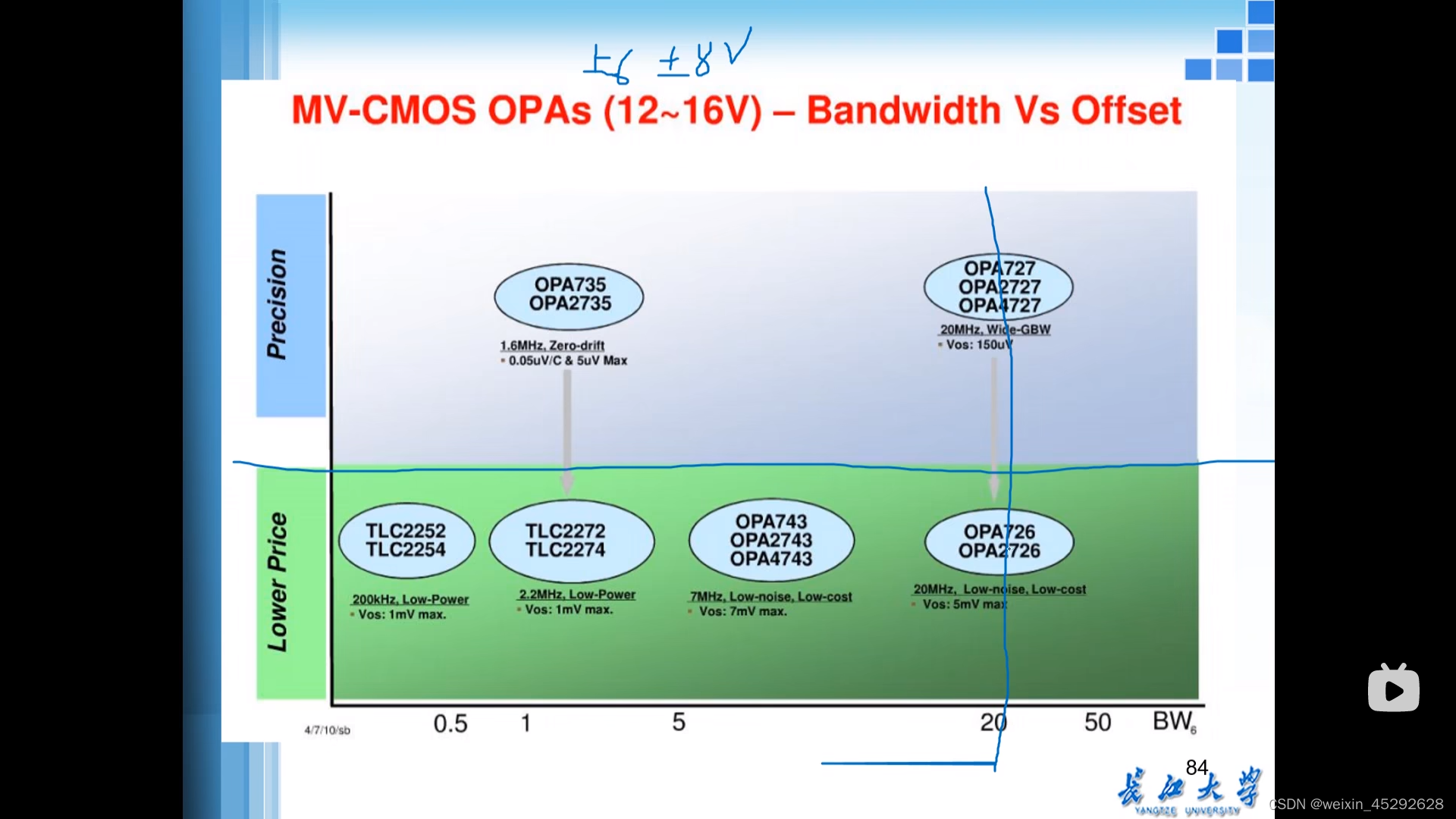

下图为单电源供电电压Vs：12V-16V的运放；

双电源电源供电电压Vs：±6V - ±8V的运放

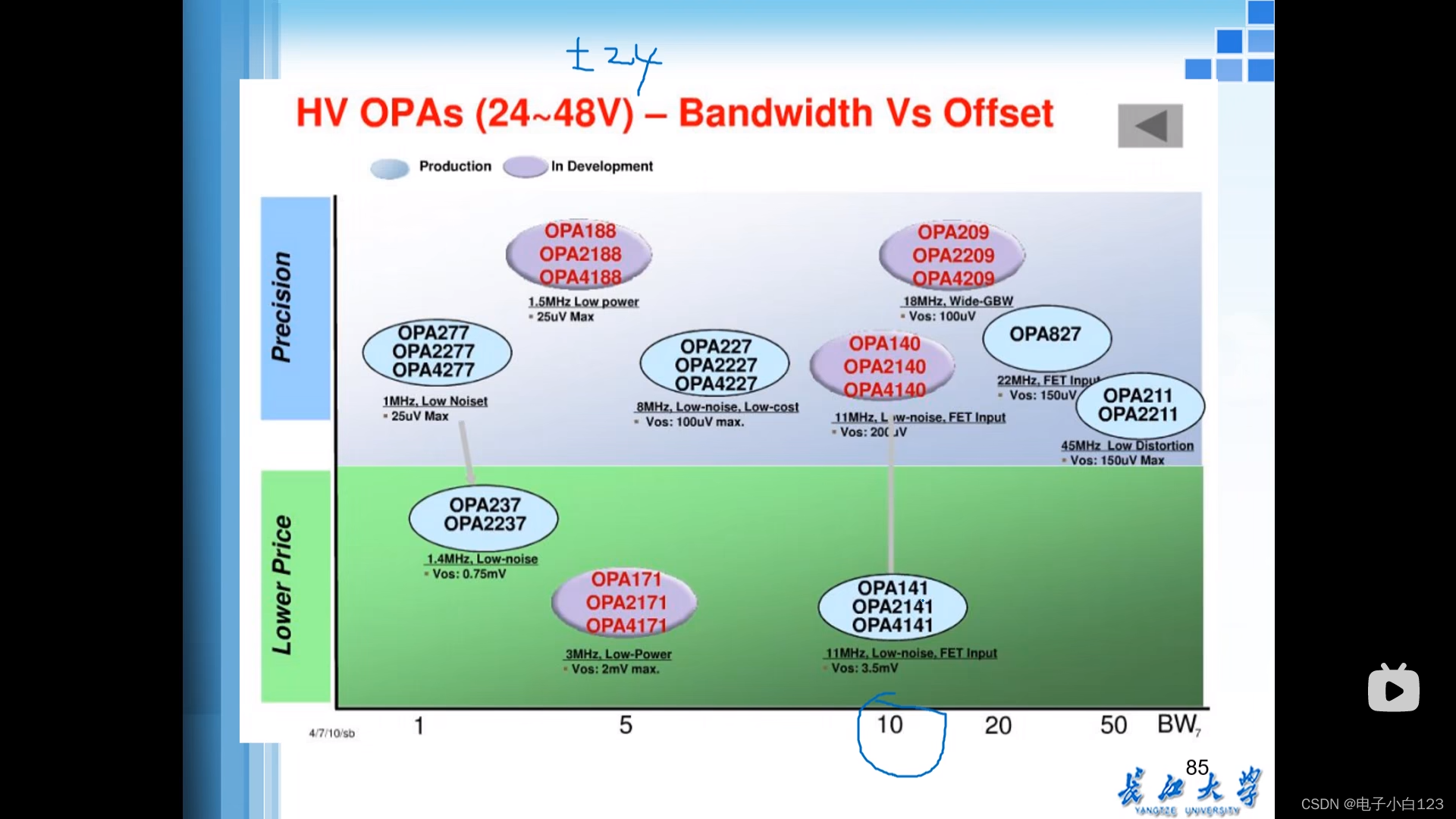

下图中同一列运放可互相替换
