STM32学习笔记（11_2）- W25Q64简介和工作原理

无人问津也好，技不如人也罢，都应静下心来，去做该做的事。

最近在学STM32，所以也开贴记录一下主要内容，省的过目即忘。视频教程为江科大（改名江协科技），网站jiangxiekeji.com

本期学习另一个通信协议SPI，和I2C差不多，都是实现主控芯片和各种外挂芯片之间的数据交流。学习流程也是一样，先学习SPI协议的软硬件规定。先用软件模拟的SPl，实现读写这个W25Q64 Flash存储器，之后再学习STM32中的SPI外设，再用硬件SPI实现一样的功能。

W25Q64是一个flash存储器芯片，内部可存8M，并且掉电不丢失。

I2C可以在消耗最低硬件资源的情况下，实现最多的功能，但是时序复杂，通信速度慢（标准模式下100KHz）。高位先行，只有在SCL高电平时才会读取SDA的电平。

SPI传输速度快，最大传输速率取决于芯片厂商的设计，比如W25Q64，手册里写的SPI时钟频率，最大可达80MHz；其次设计简单，没有I2C那么复杂；最后，硬件开销比较大，占用的通信线多。高位先行，数据位的输入和输出都是在SCK的上升沿或下降沿进行的。

在SPI中通常采用指令码加读写数据的模型，即SPI的通信流程是起始后+第一个字节（指令码里面的指令）+读/写指令。在SPI从机的芯片手册上，都会定义好对应的指令集。

本期主要介绍W25Q64

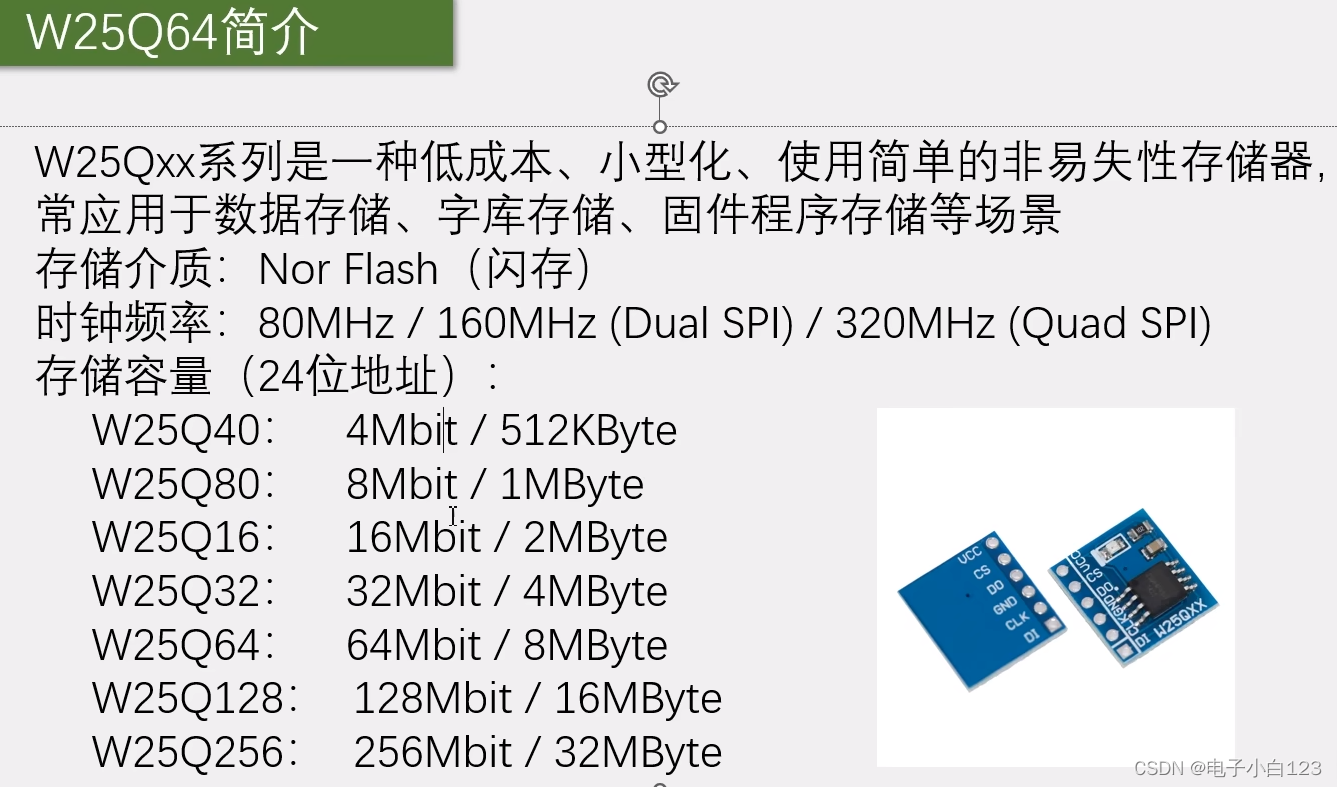

W25Q64简介

W25Qxx的硬件电路和底层驱动文件都是一样，只是容量大小区别。

W25Q64硬件电路

3.3V供电，CS左边有/或上面有个横线表示低电平有效，

WP接低电平会保护住芯片，不让写。

括号里的IO0、IO1表示SPI双重模式下这两个引脚的作用。

原理图上把HOLD和WP引脚直接接到VCC，表示不用这两个引脚的功能。

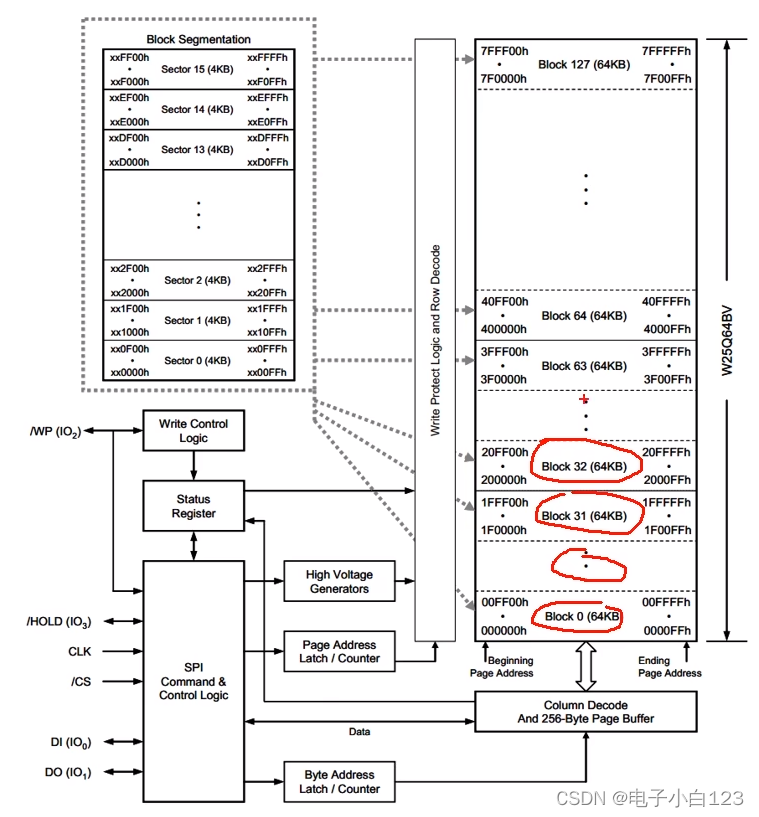

 W25Q64框图

因为内部有8M的空间，为了易于管理，就进行分区。整个地址空间从0x00 00 00到0x7F FF FF，在整个地址空间里以64KB为一个基本单元，划分为若干块Block，并从前往后分为块0、块1、块2....块127。然后对每一块进行以4KB为一个基本单元的划分Sector（扇区），每一块里又分为扇区0、1...直到扇区15。当然我们写程序时，会对扇区再进行一个划分，也就是页（Page），页的大小是256个字节，所以一个扇区又可分为16页。右边的框图中每一行就是一页，在一页中的地址的变化范围是0x xx xx 00到0x xx xx FF。

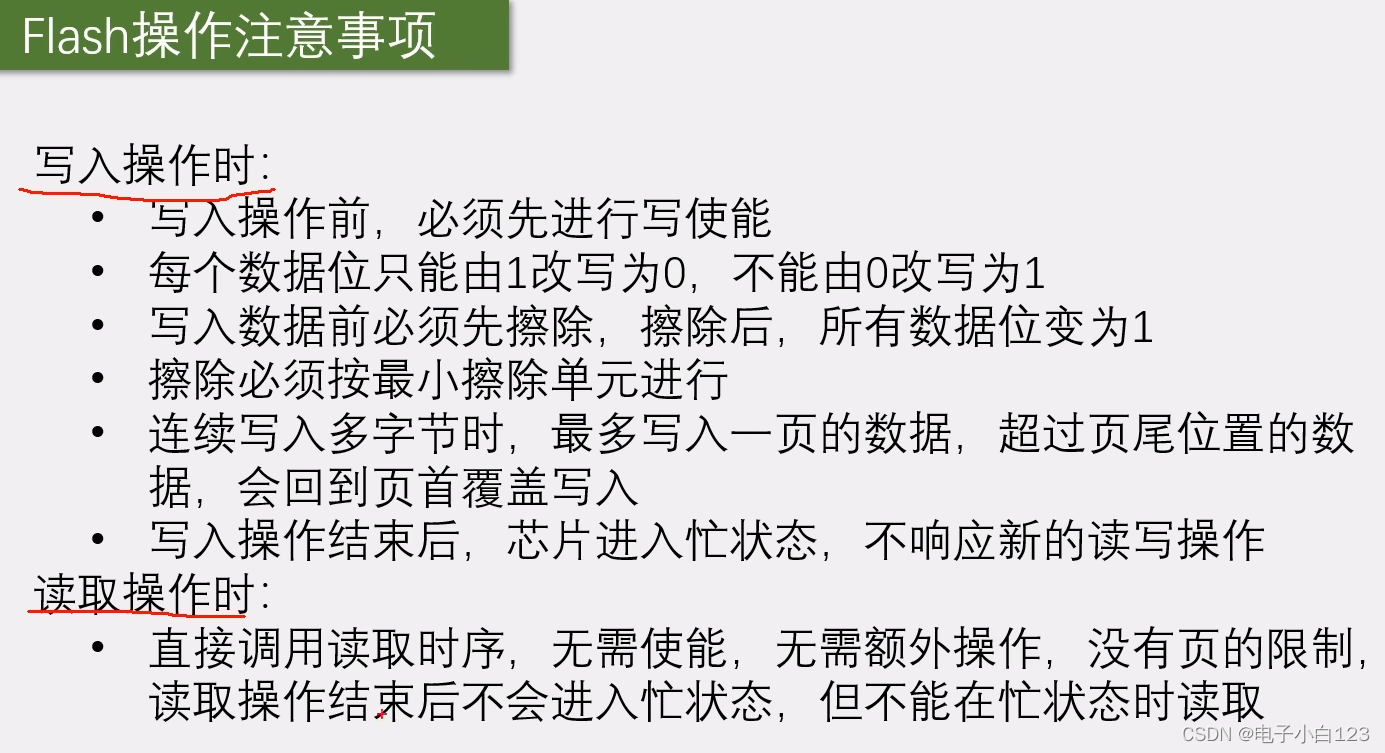

 Flash操作注意事项

读取一般会比较快；写入的步骤多，所以速度会慢一点。

因为Flash数据位只能1改写为0，所以在写入前必须擦除（即把数据位都变为1）.

在Flash中，0xFF代表空白，而不是0x00。

擦除时可选择整个Flash擦除或按块擦除或按扇区擦除，最小的擦除单元是一个扇区（4KB或4096个字节）。比如想改动一个字节的数据，只能先把同一个扇区的其他数据都读出去，然后整个扇区擦除，再把改动的一个字节和同个扇区的其他数据写进去。

一个写入时序，最多只能写一页的数据，即256字节。
