芯片IO笔记

IO结构

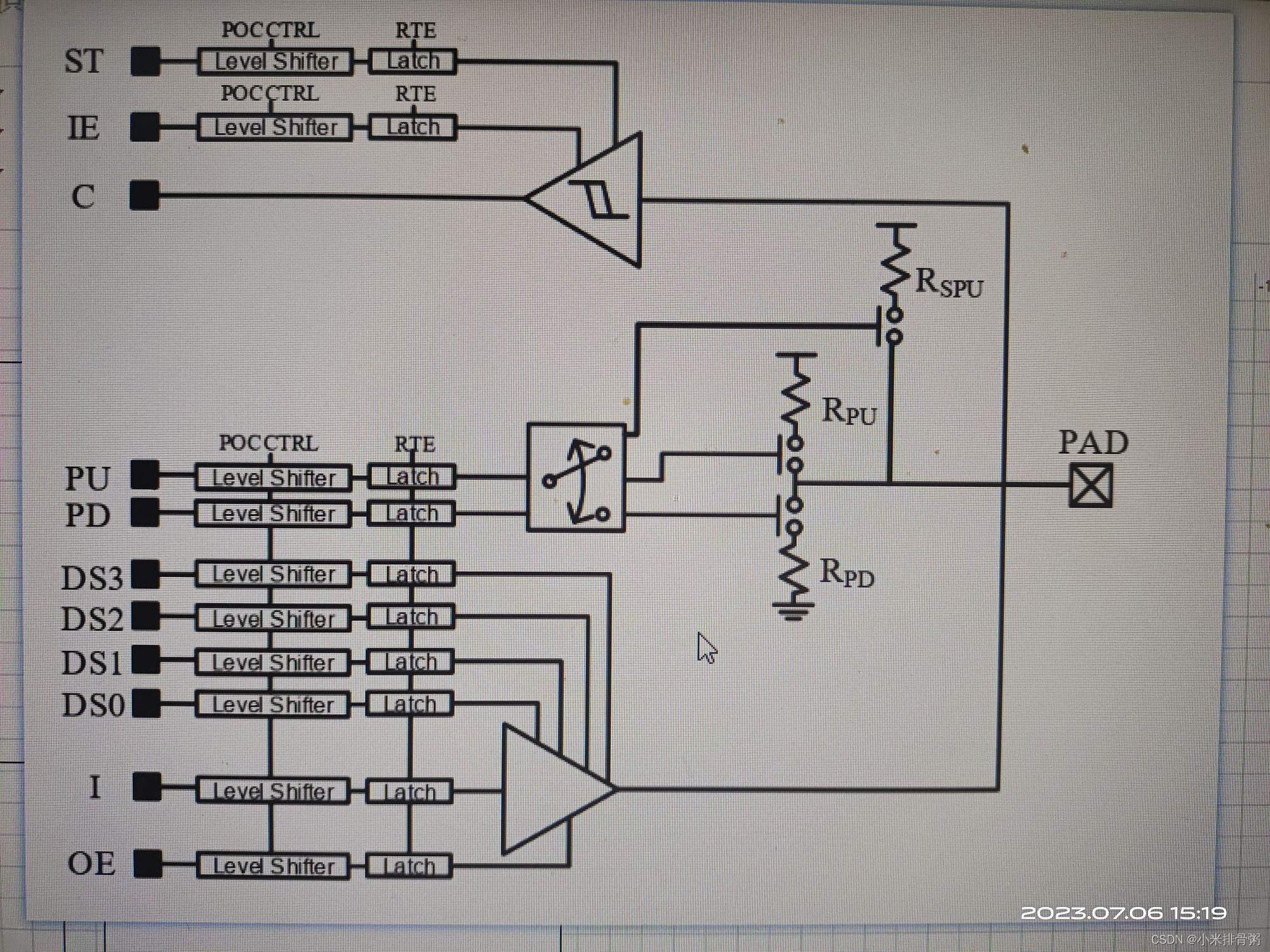

请添加图片描述

IO笔记

  • I是输入。
  • C是输出。
  • DS0~3影响输出电流驱动。
  • PU和PD是决定上拉还是下拉。
  • OE决定PAD是输入还是输出。
  • 上拉和下拉是影响PAD的输入，当PAD悬空时，如果此时输入，上拉则默认值是1，下拉则默认值是0。
