嵌入式工程师必学（12）：芯片中上拉下拉电阻有何作用？

1、上拉就是将不确定的信号通过一个电阻拉到高电平，下拉就是下拉到低电平，保证IO口的正常使用和状态。经一个电阻接到 VCC，上拉一个电阻，相应的引脚就是高电平；经一个电阻到GND，下拉一个电阻，相应的引脚就是一个低电平。

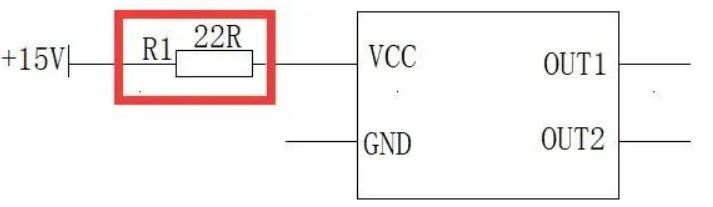

2、当输入电压变化较大时，电阻可以起到分压作用或限流作用，起到保护芯片的作用。同时这个电阻不能取的太大，一般就是几十欧姆，一定程度上保证压降可控。

3、还可起到增大普通 IO 口的驱动能力的作用，外部增加上拉电阻（较小），会形成和内部上拉电阻（较大）的并联结构，增大高电平时电流的输出能力。确保足够的引脚驱动能力考虑应当足够小，电阻小了，电流才能大。

4、开漏输出时上拉电阻的大小直接影响上升过程所需要的时间，常用的上下拉电阻值大多选取在 1K 到 10K 之间。如电阻很大，而信号频率又很快，最终将导致信号还没等上升到高电平就又变为低了，于是信号就无法正确传送了。

5、芯片中未使用unused的引脚，悬空时，容易受到电磁干扰而处于紊乱状态，虽然不会对程序造成什么影响，但通常会增加芯片功耗，加上一个对 VCC 的上拉电阻或者一个对 GND 的下拉电阻后，可以有效的抵抗电磁干扰。
