射频链路隔直电容选择

电容的用途非常多，主要有：
1)隔直通交;
2)去耦电容;
3)耦合电容;
4)滤波;
5)调谐;
6)计时;
7)储能;
8)用于匹配电路等等……本次要讨论的是在RF链路上的电容。

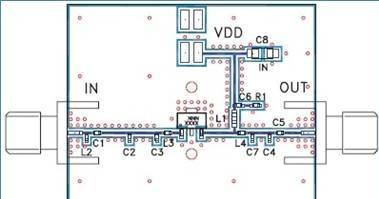

示例如下图所示，是一个PA评估板

先将上图中的电容先分类，可以看出其中C1,C5是RF耦合电容，是我们主要讨论的部分；C2,C3,C4,C6,C7是匹配电容，它能让放大器很好地工作在某一特定的频段；C8是电源去耦电容。
针对C1、C5而言，它主要有2个功能：
其一：隔离外部的直流部分。因为大部分的RF混频器、衰减器等器件都会由于过高的直流输入电平、过高的功率或ESD而损坏，而电容的出现能够帮助消除直流的影响；
其二：频率选择功能。有时候我们期望放大器仅仅放大wifi频段的信号，而不用理会FM, GSM等低频信号，这时候选择容值比较小的电容就能起到高通滤波器作用。
在实际选择RF耦合电容时需要注意哪些参数呢？
1.电容容值。它决定了电路的工作频段，一般放大器等器件会有典型的参考设计，对于某几个频点，手册会给出参考值。

从上表可以看出，器件使用的频段越低，所需要的容值就越大；反之，频段越高所需的容值就越小。这与电容在电源去耦时的选择方法是一致的。当频段低至几百KHz时，所需的容值大约在uF级别。
2.Q值。它是衡量电容插损的重要指标，Q值越高，射频功率损耗越小。Q=1/[(2πfC)*ESR]。Q值与电容的材料有关，ESR越低，Q值越高。在设计滤波器时，使用高Q值的电容能使滤波器的带宽做得比较窄，如DLI或ATC公司的电容，他们能做到很高的Q值。
