Origin绘制多变量三维柱状图

多变量的三维柱状图需要使用xyy 3D条状图来画

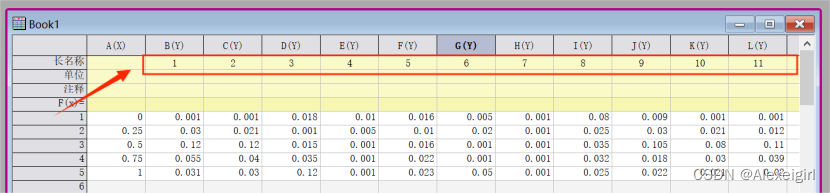

1.创建xyy表（至少一个y以上，y坐标轴刻度数量=y的长名称数量）；
我这里定义了25个y；
在这里插入图片描述

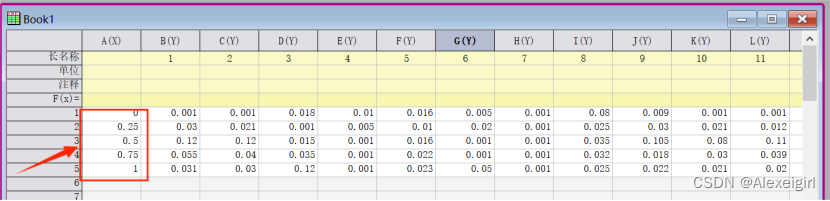

x列就是x坐标轴的刻度
在这里插入图片描述

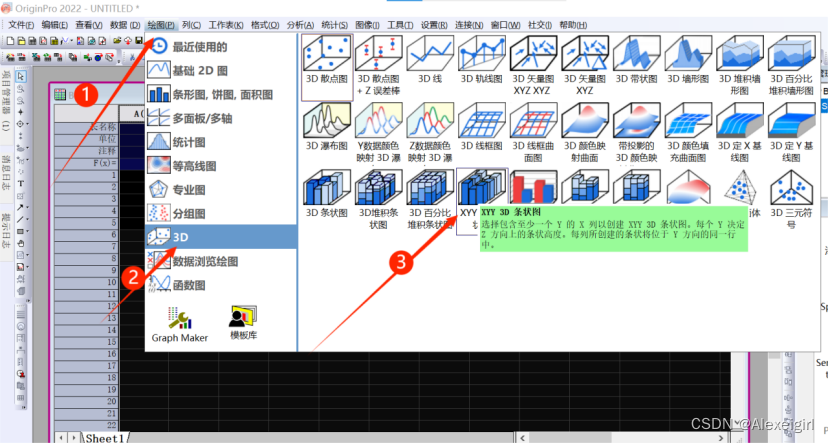

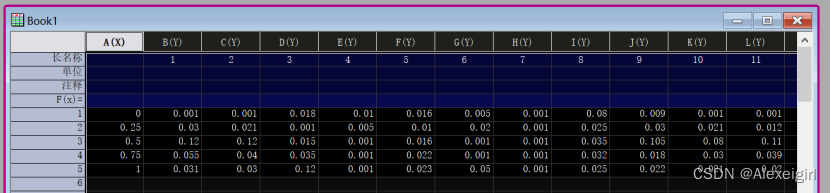

2.选中整张表，点击绘图 -> xyy 3D条状图
在这里插入图片描述
在这里插入图片描述
生成的图中，发现y轴不是自己想要的。接下来调整y轴刻度值
在这里插入图片描述

3.新增一y列，输入自己想要的y轴刻度值
在这里插入图片描述

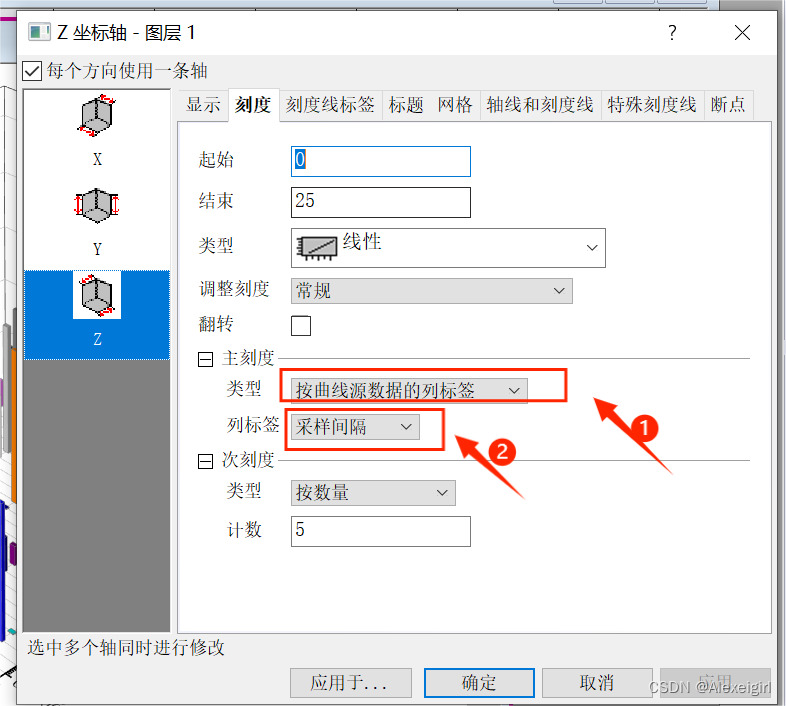

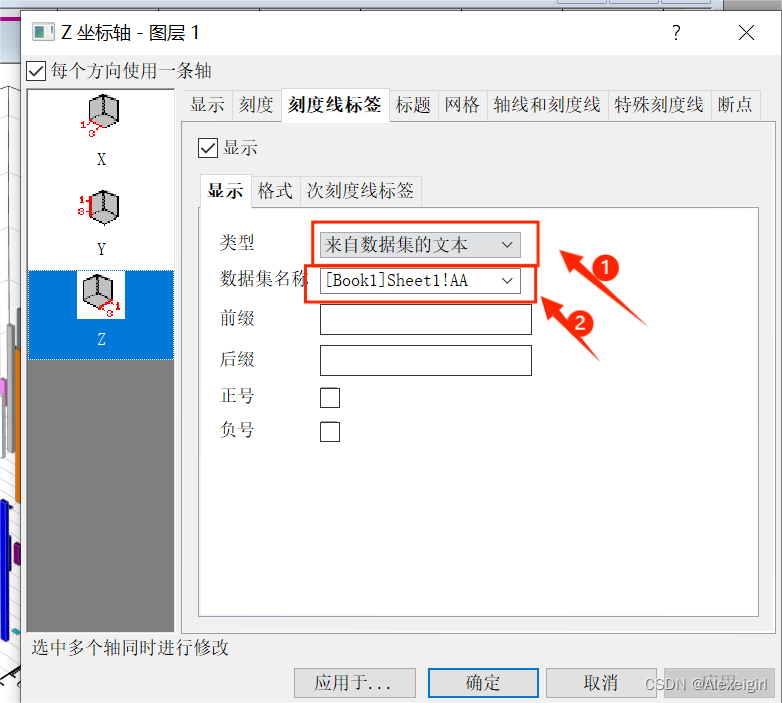

双击y轴
在这里插入图片描述
在这里插入图片描述

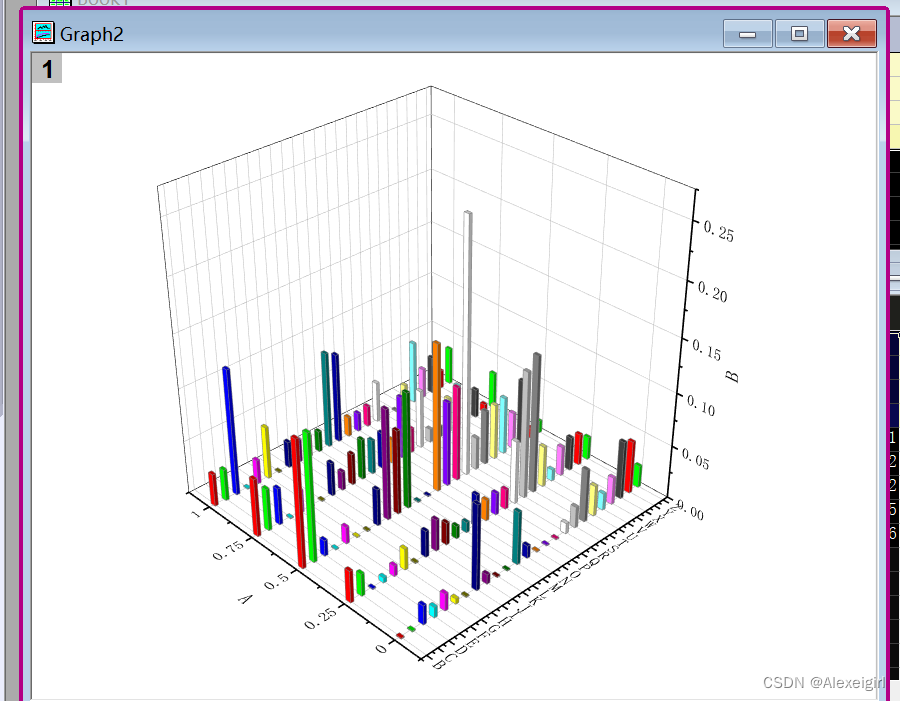

4.生成的多变量三维柱状图（5×25）
在这里插入图片描述
