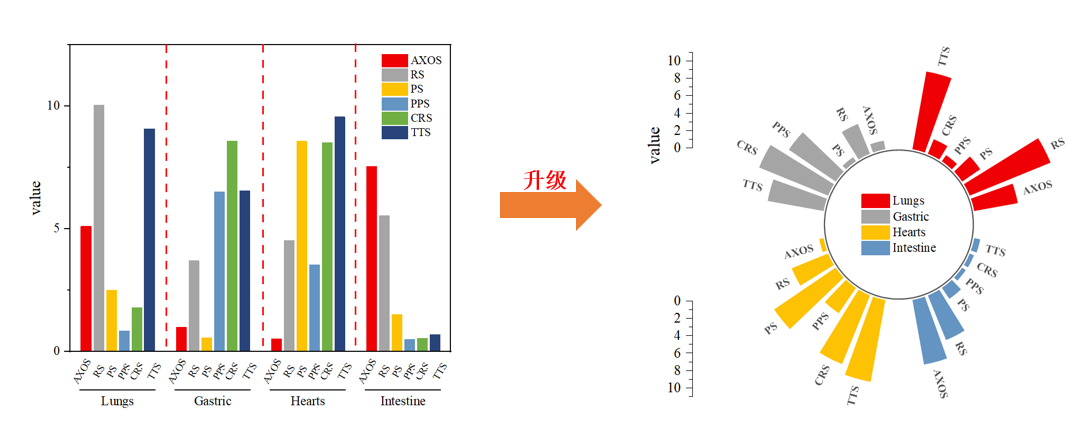

Origin将多因子分组柱状图升级为径向柱状图

Origin将多因子分组柱状图升级为径向柱状图

径向柱状图即条形图/柱形图以极坐标系的方式展示。所谓极坐标系，是指以原点为中心，将圆周等分为各个角度的坐标系，相比于直角坐标系可以更好的展示数据在不同方向上的差异大小和趋势。径向柱形图使用同心圆网格来绘制条形图，每个圆圈表示一个数值刻度，而径向分隔线（从中心延伸出来的线）则用作区分不同类别或间隔。刻度上较低的数值通常由中心点开始，然后数值会随着每个圆形往外增加。

本期教程学习使用Origin绘制高级美观的径向柱状图。

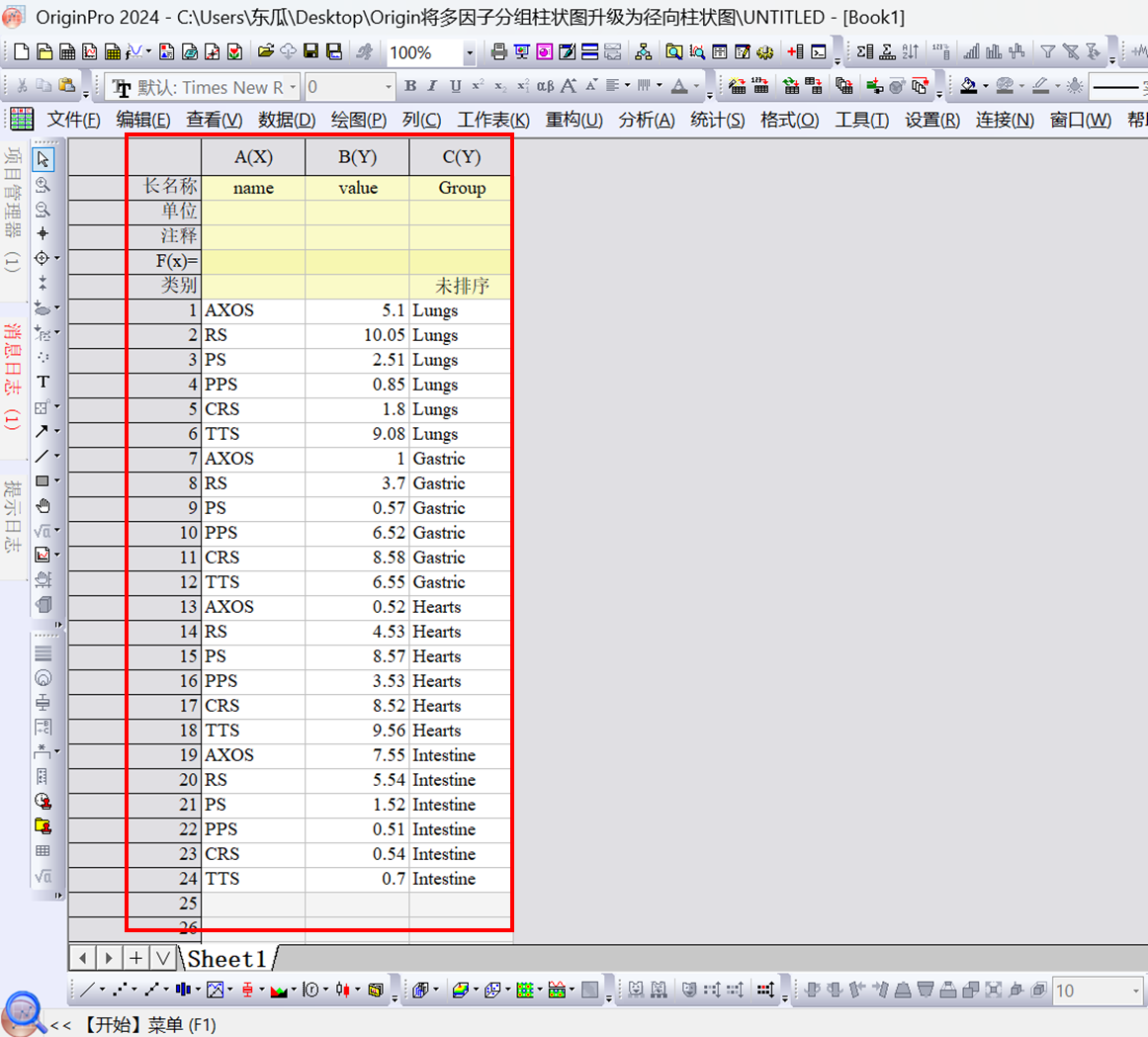

1.打开Origin软件，把我们的数据输入进来，数据格式为XYY，其中A列为不同样品组，B列为数据，C列为组别；

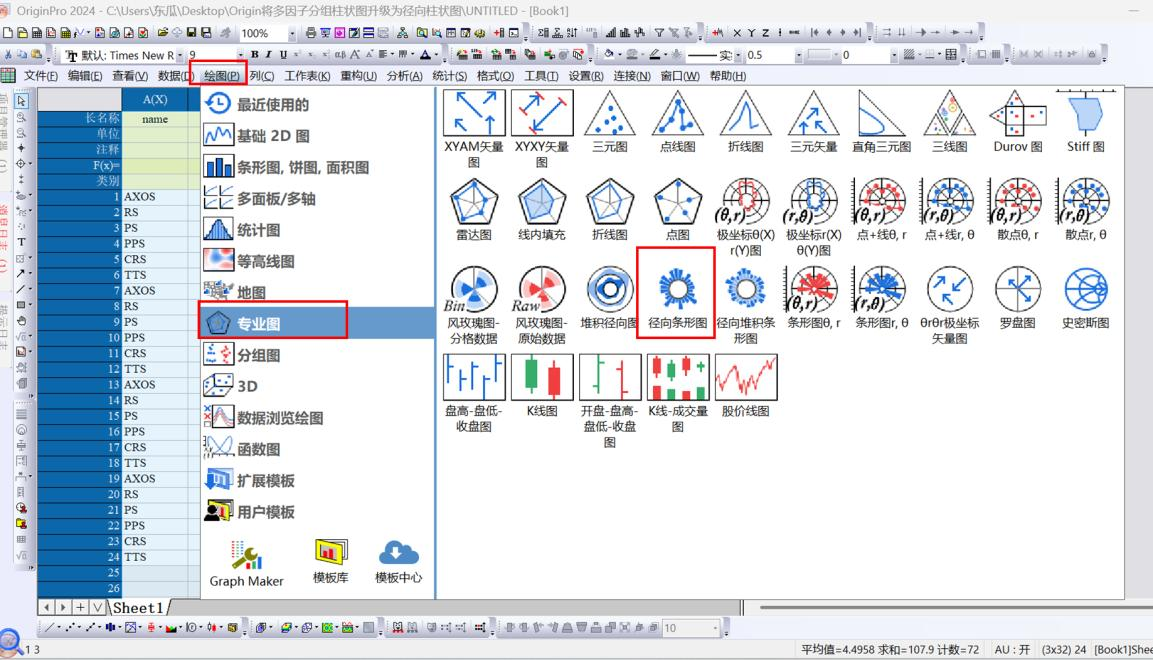

2.选择所有的数据，点击绘图，点击专业图，选择径向条形图；

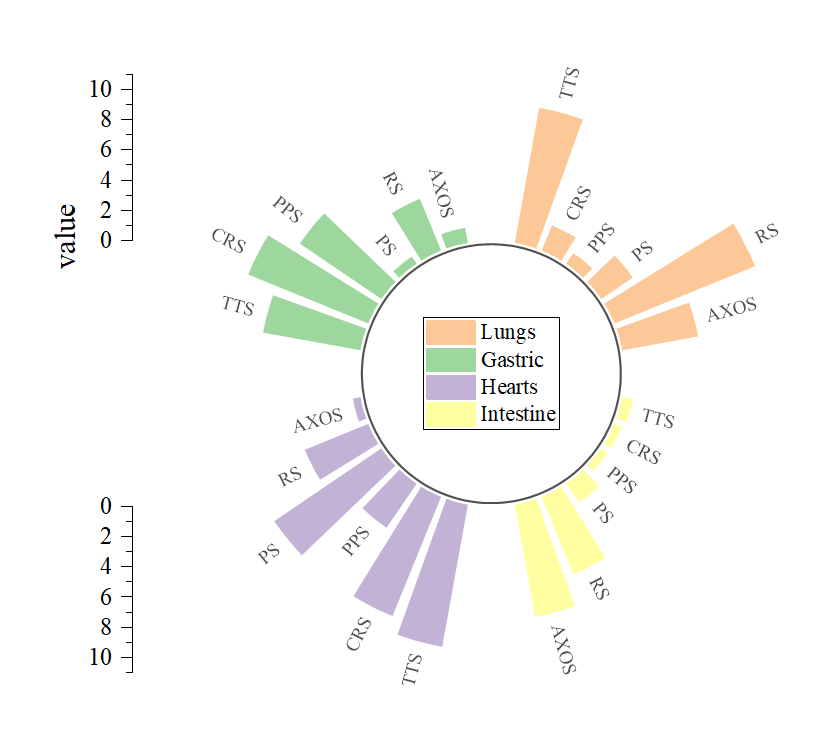

3．绘制出来的径向条形图的雏形如图所示：

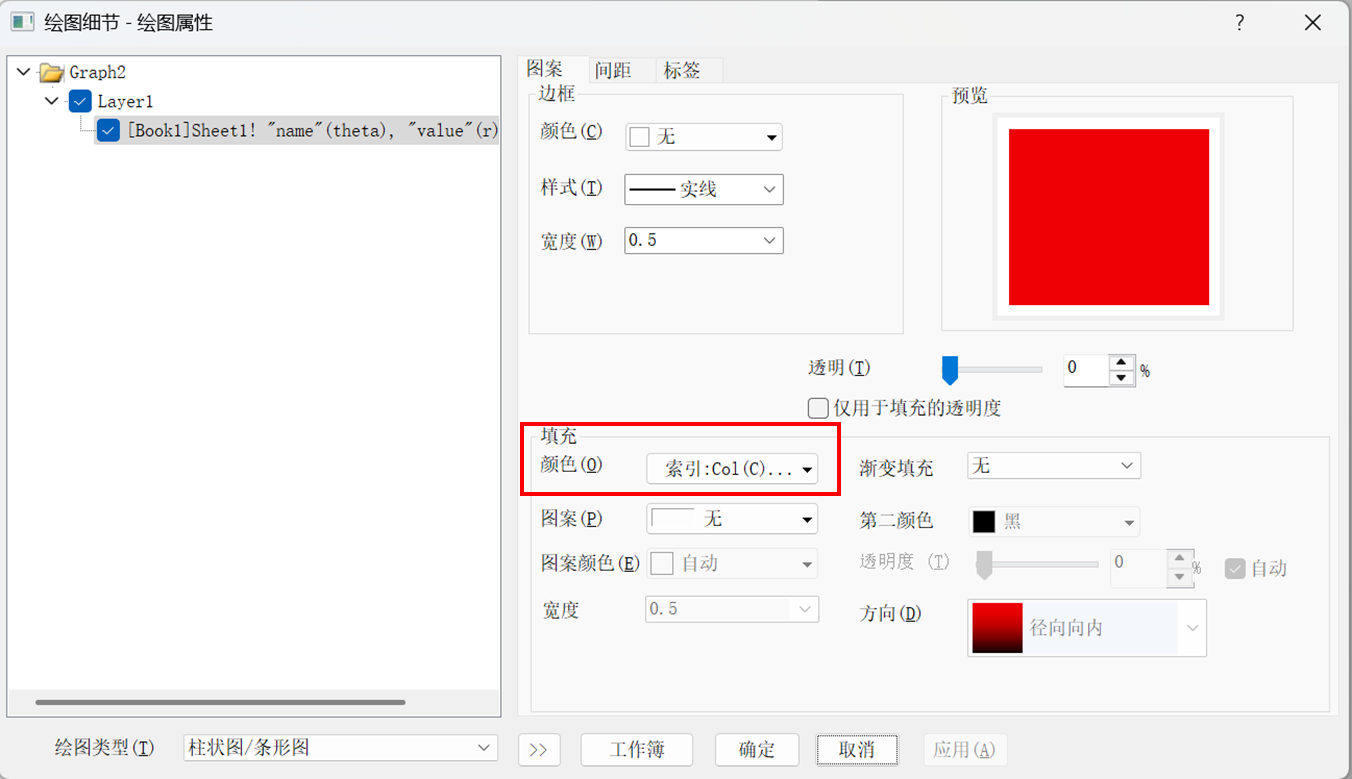

4.再图案对话框下，接着对其进行细节美化，双击图形，颜色填充选择自己喜欢的颜色；

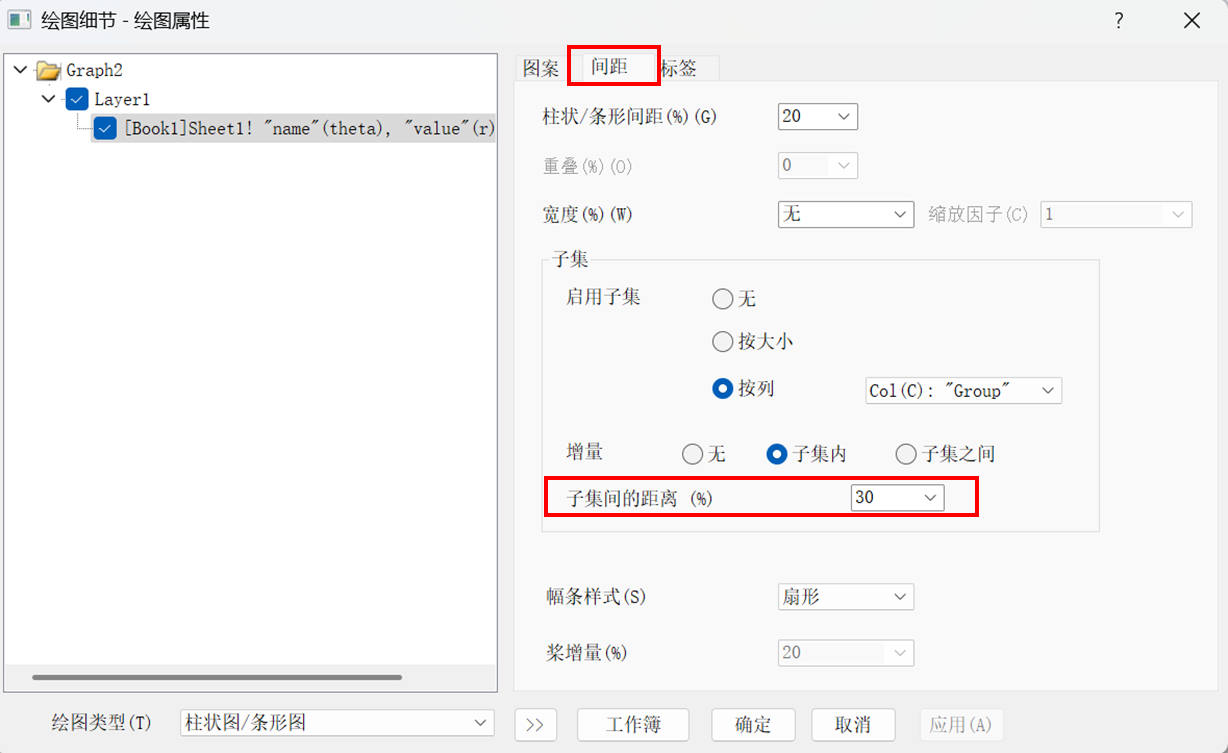

5.在间距对话框下，子集间的距离设置成30%；

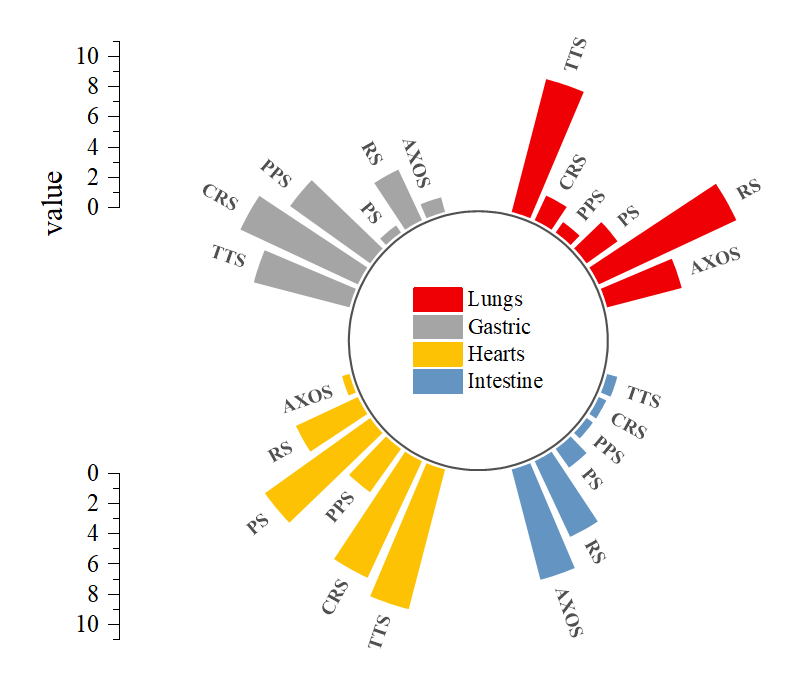

6.接着对其进行其它细节美化，其中包括修改图例边框，标签字体大小等，其最终效果图如下图所示：

以上就是Origin绘制径向柱状图的基本步骤，根据以上步骤即可绘制出好看的径向柱状图。径向柱状图视觉新颖，吸引注意力，可以直观展示数据周期或方向关联性。但数值对比精度低于传统柱状图，且类别过多时易拥挤，难以阅读。大家按照自己的图形需求来绘制即可。
