用origin画重叠柱状图 - 三维变化

1. 首先要确定3维要怎么分配。

对于第一维的数据，我们可以通过book中的行来实现区分，对于第二维可以通过建多个book来实现，,对于第三维可以通过book中的列来实现区分。

· 这里我们用第一维的变量（可多个。本例对应于1，2，3，4，5，6）作为x轴，用要比较的量作为y轴。

· 确定第二维 为第一维的1个元素中有多少元素（可多个。本例对应于多个book，book1 - A，book2 - B，book3 - C，book4 - D， book5 - E）

· 确定第三维 为第二维的1个元素中有多少元素（平面图可确定只有2个元素，空间图则可以多些。本例对应于 A-A1，B-B1，C-C1，D-D1，E-E1）

2. 步骤：

（1）确定数据划分

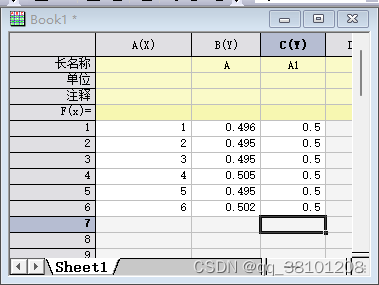

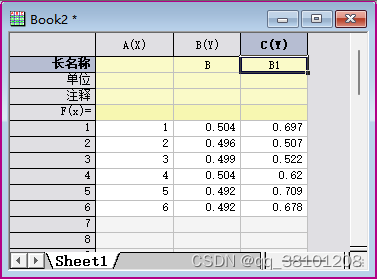

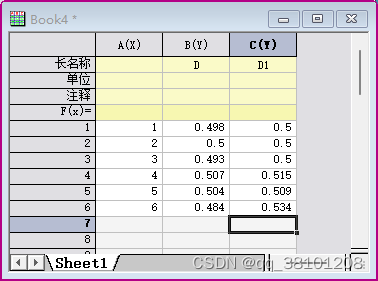

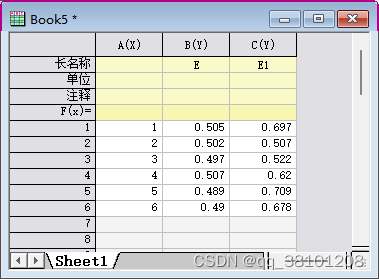

（2）建立多个book

 （3）开始绘图。

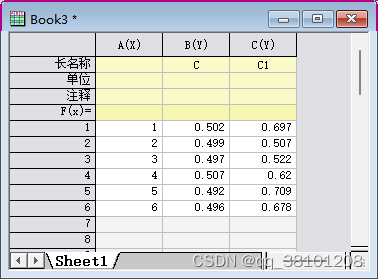

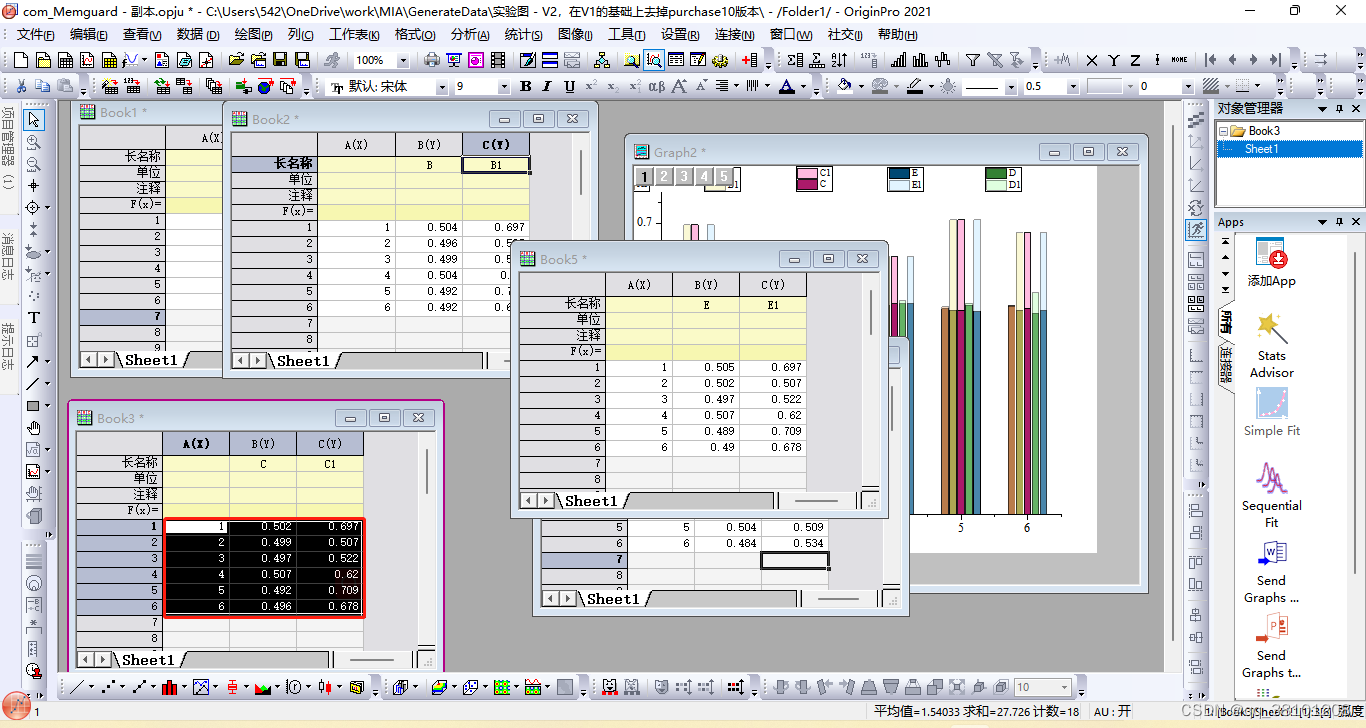

· 因为第二维有5个元素，所以我们以第3个book为基础绘图。点击book3，

选择book3的数据进行绘图。

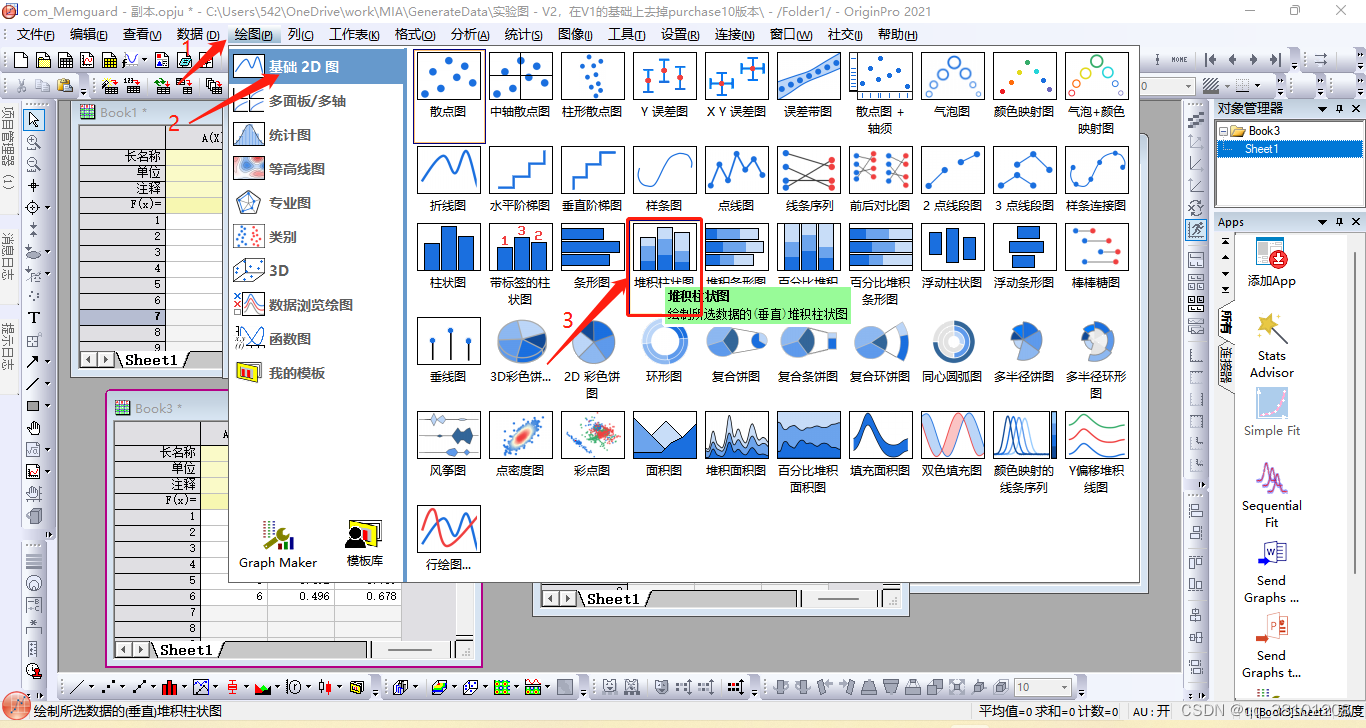

选择堆积柱状图。

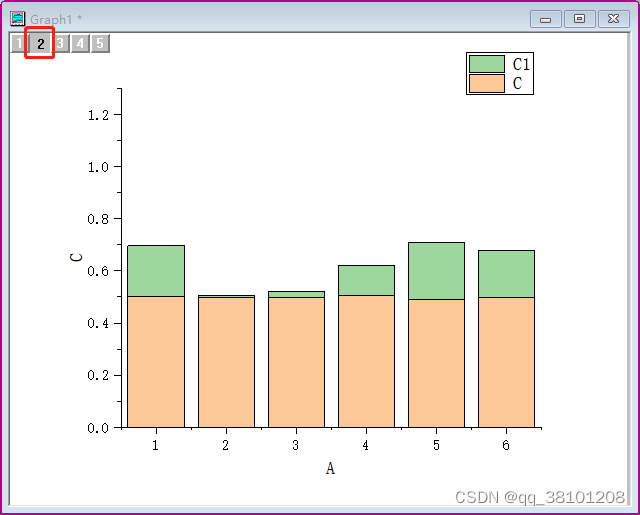

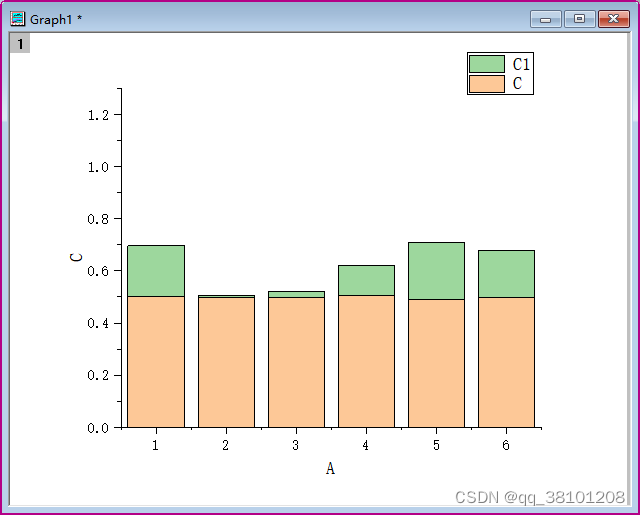

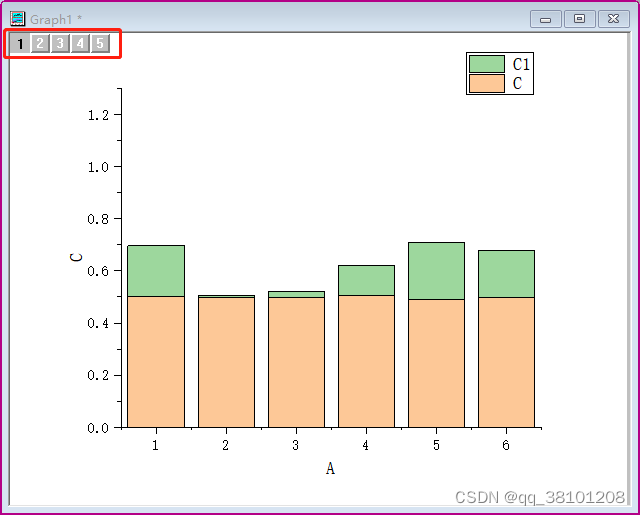

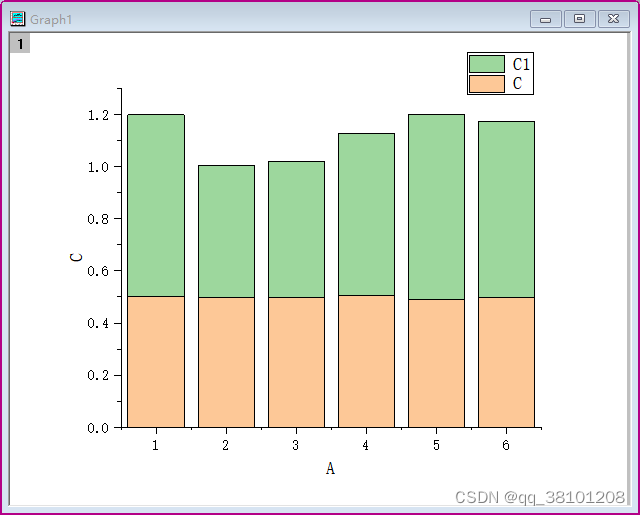

 效果如图所示

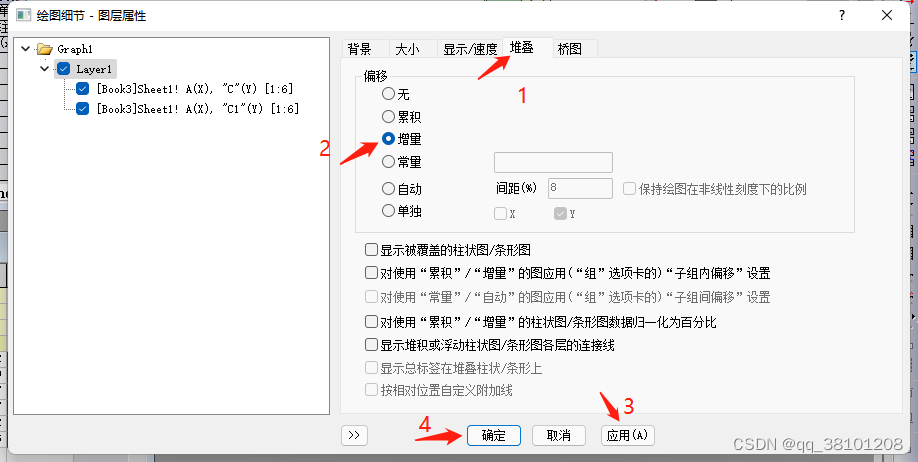

 对该图进行调整，左键双击此处

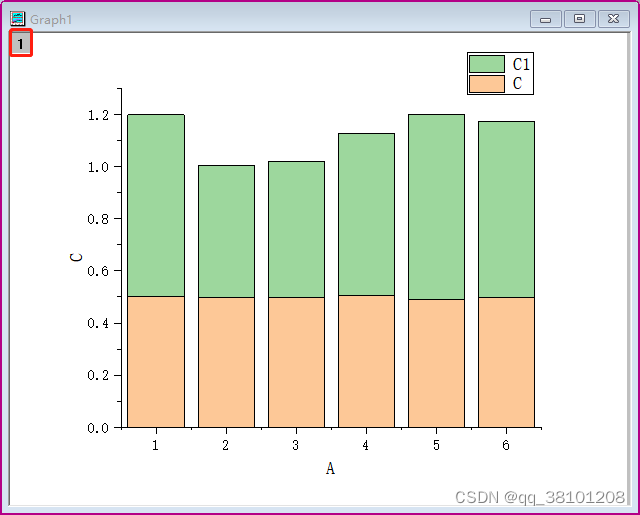

效果如图所示

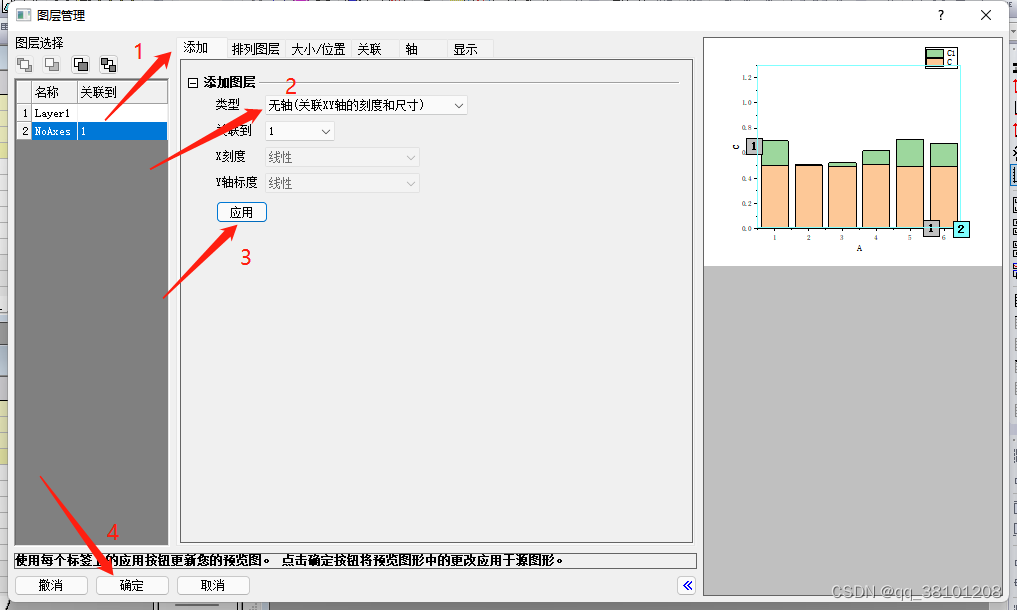

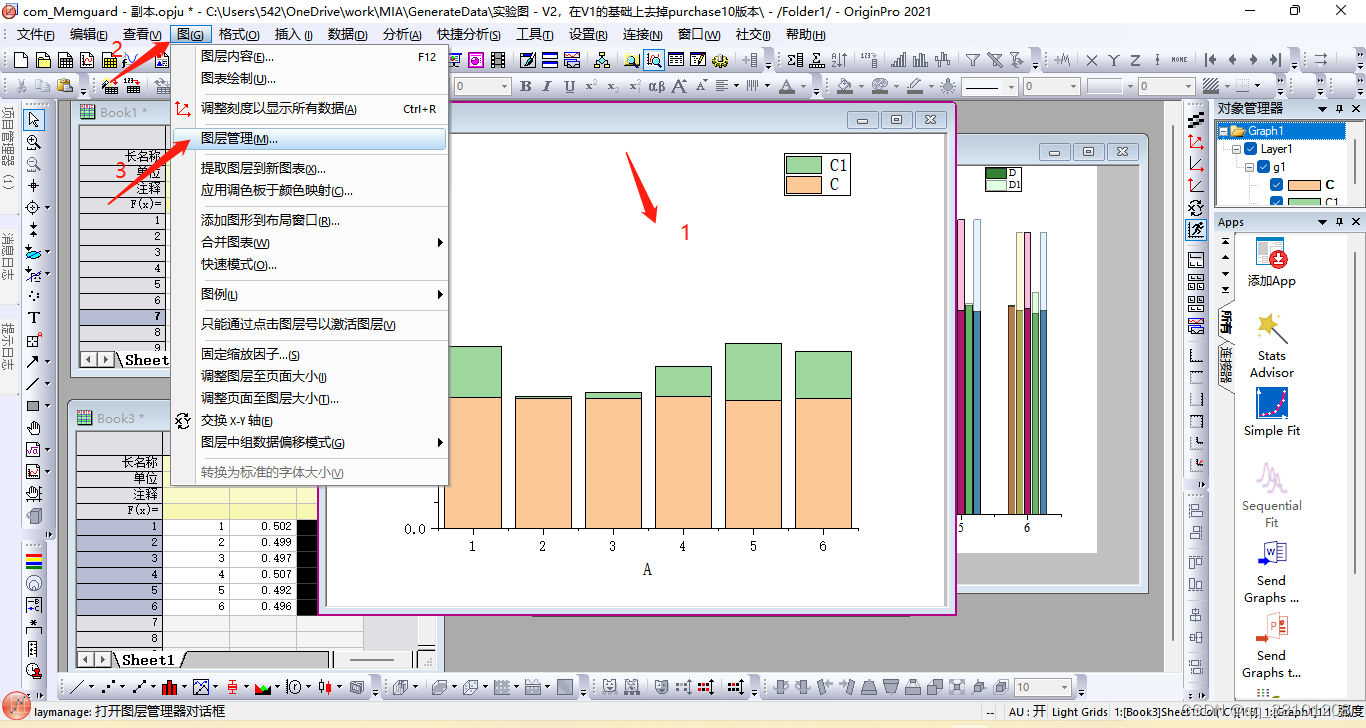

 添加其他book数据，点击刚才book3建立的图，操作如下

 还剩4个book数据，所以一共添加四次，出现一个图表上出现5个坐标轴了。

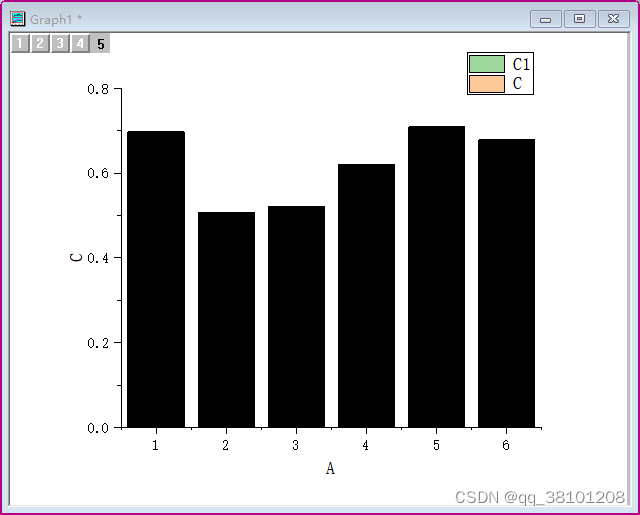

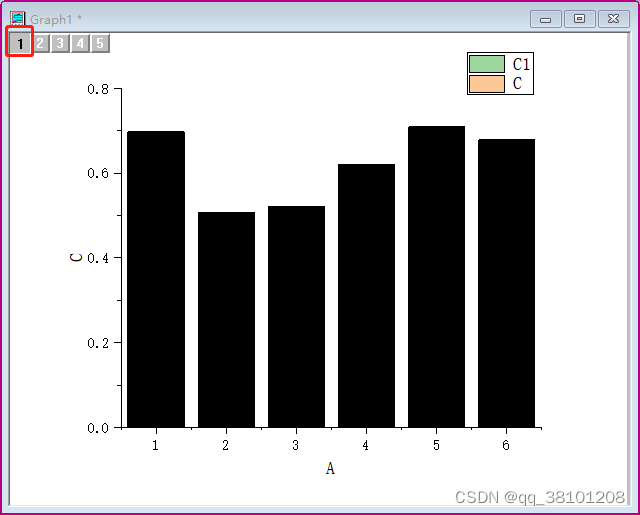

由于上述操作2，后面添加的4个坐标轴不会显示x，y轴，效果如下。

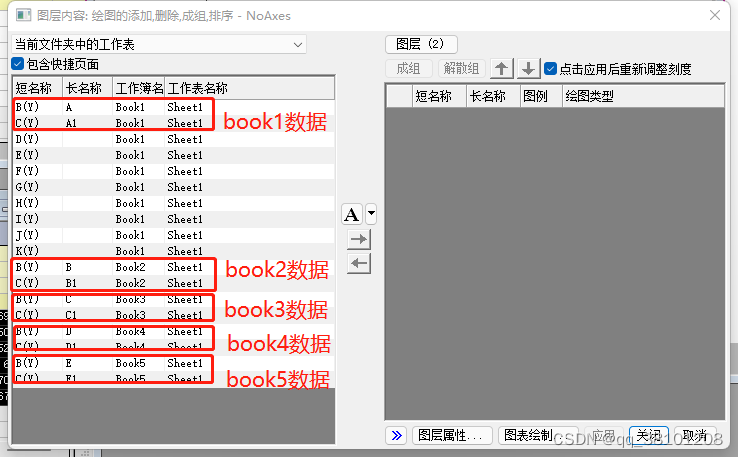

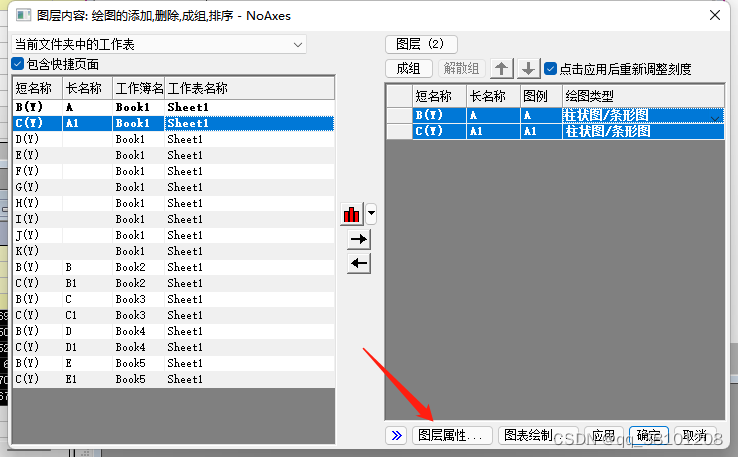

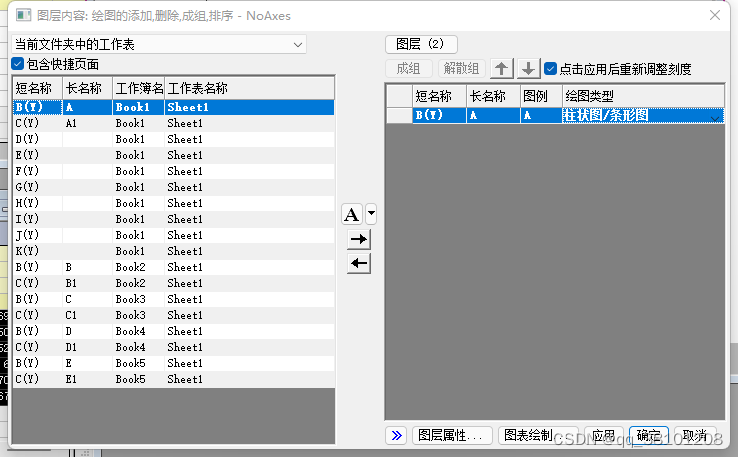

 添加后面4个book的数据，一次点击2，3，4，5进行添加。此处以点击2，添加book1的数据。

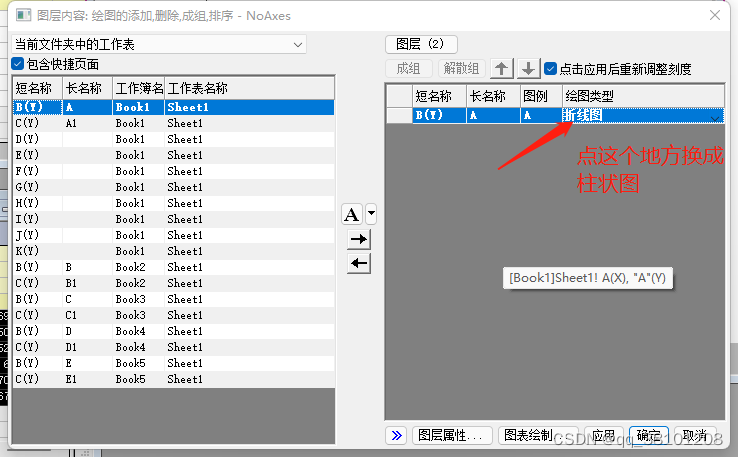

左键双击2：



 同理把A1数据添加进去。

 ​​​​​​

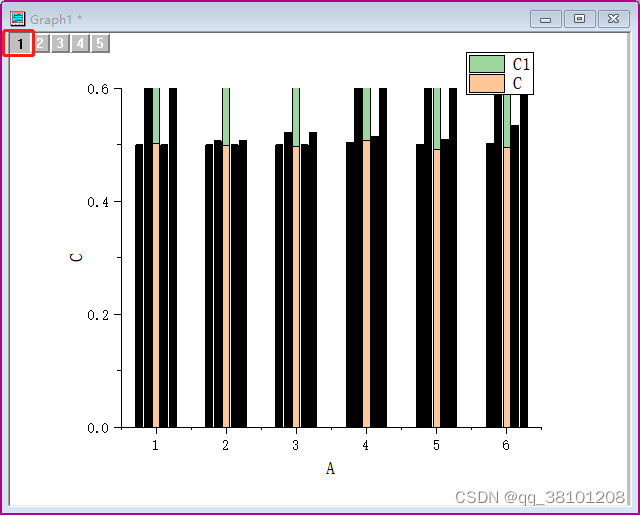

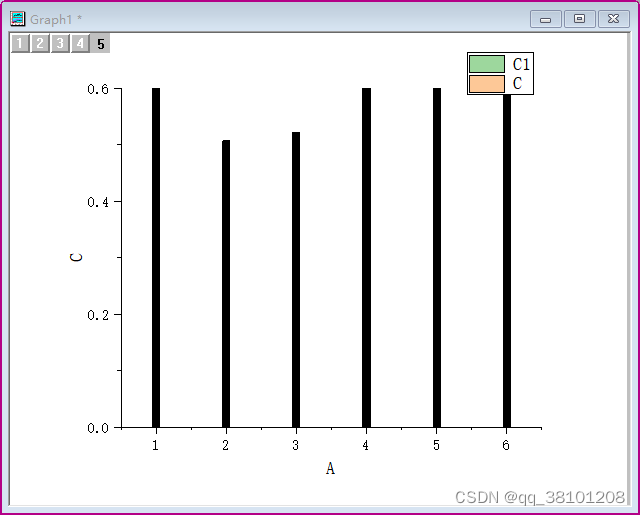

 其他book数据也一样添加。加完后变成这样。原因是5个book对应的坐标轴图都重叠再一块了。

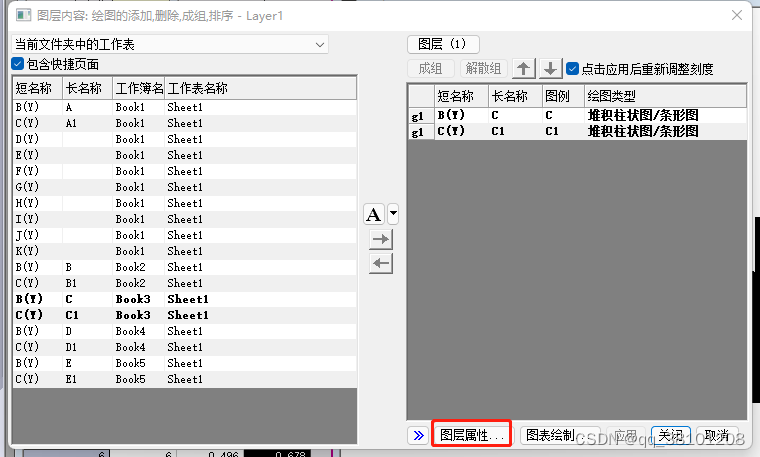

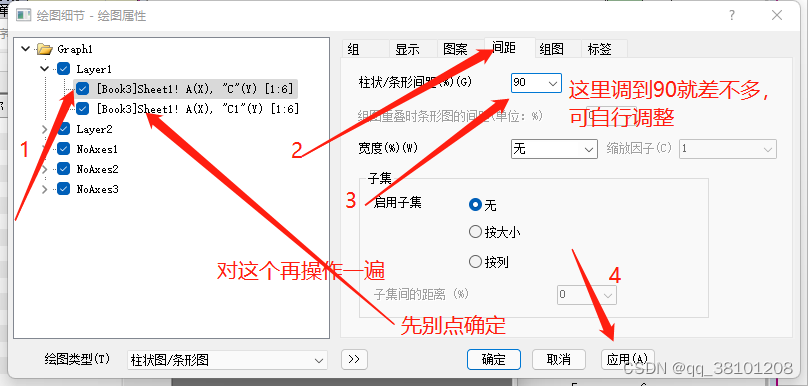

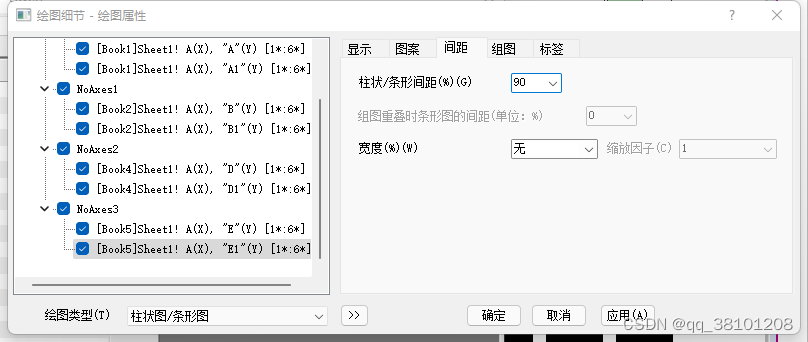

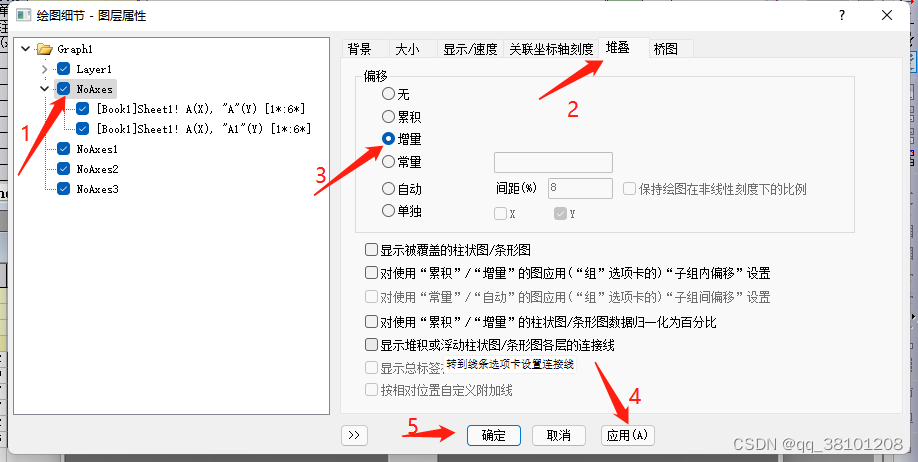

 给5个book的图分离开。首先现在的6个柱太宽了，先变瘦一点一会5个book数据图分开了就不会有交集。以图中的1为例操作。左键双击1。

 book1这里是这个样子的，理解的是book1是基础的图，只需要改一个就行。

 其他book是需要操作两次的。

可以不关闭，继续点下面的一块操作了。

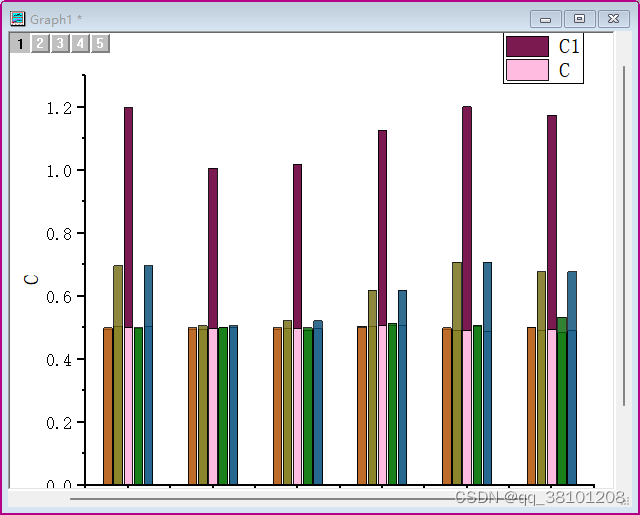

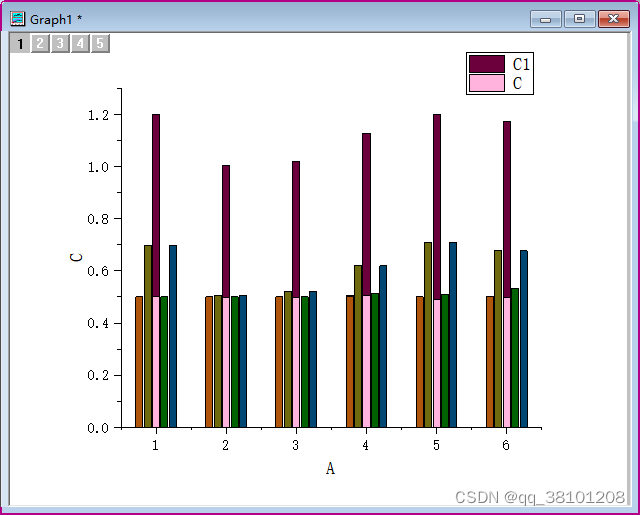

 效果如图

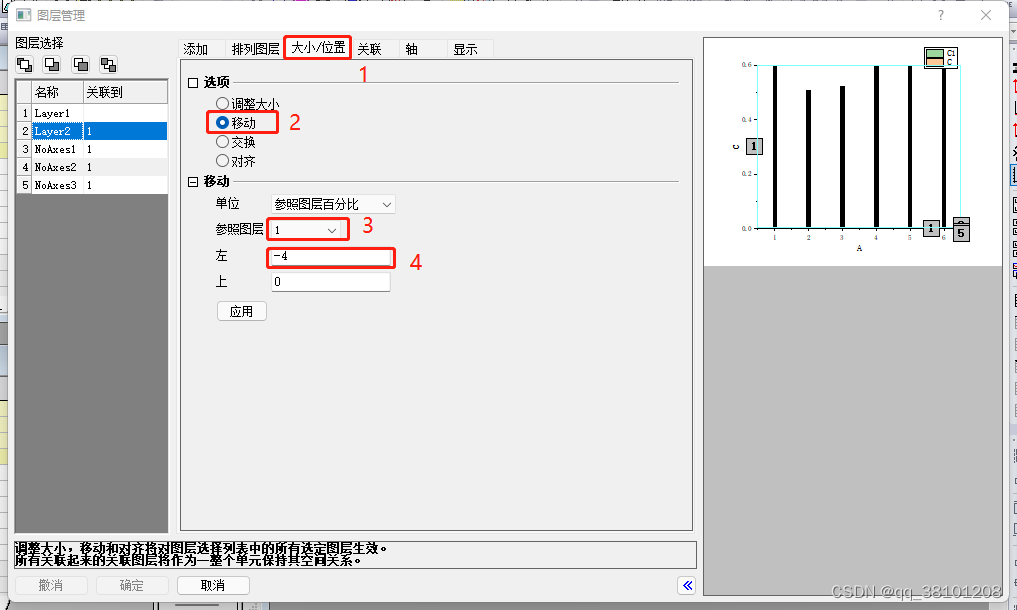

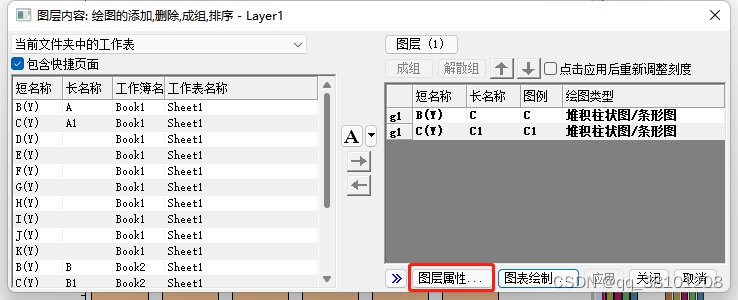

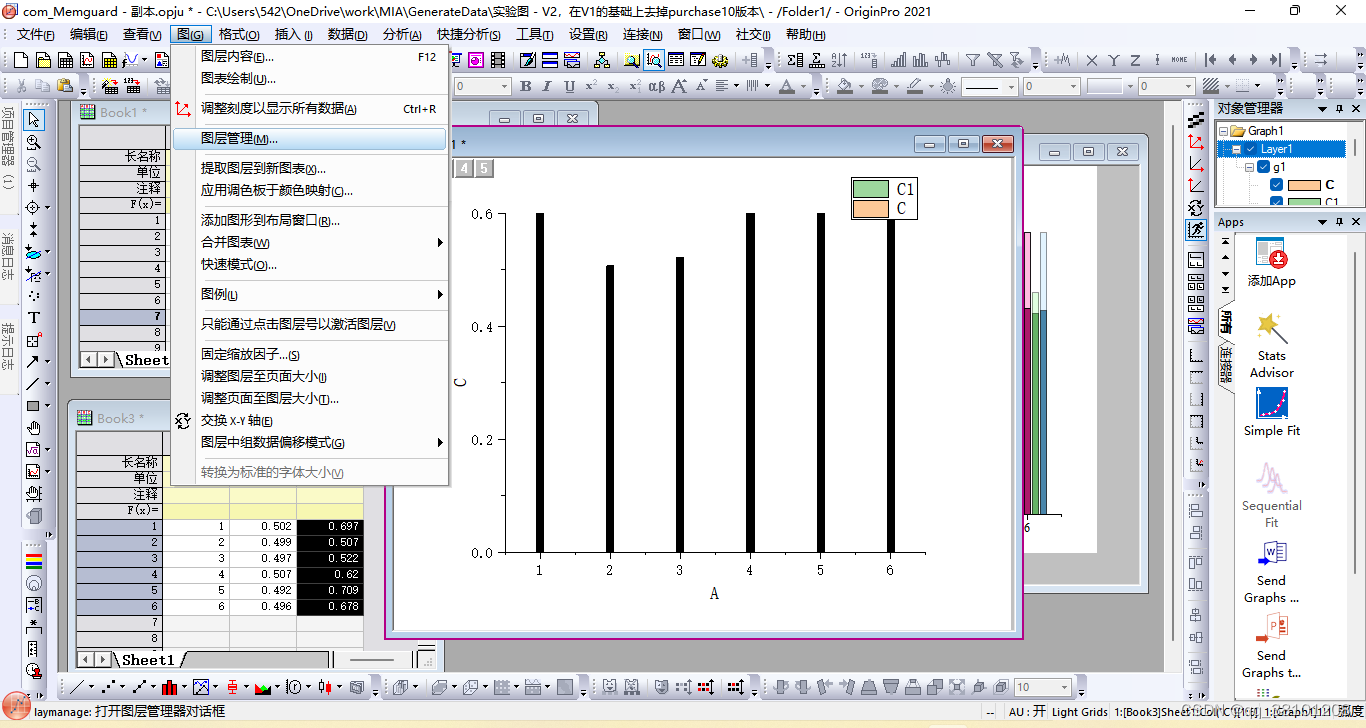

 现在来改变5个坐标轴的间距，点击图层管理

如上图所示操作，我们这里是以book3的图为基底，为总图的中心（坐标0），按上图可设置book1的坐标为-4。故book1、2、3、4、5坐标可设为 -4，-2，0，2，4。注意每个坐标设完都要点应用才会生效，效果如下：

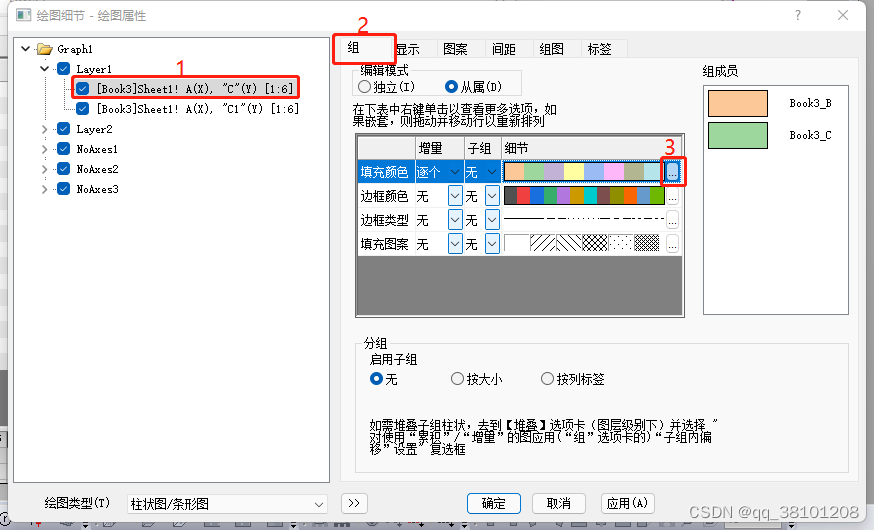

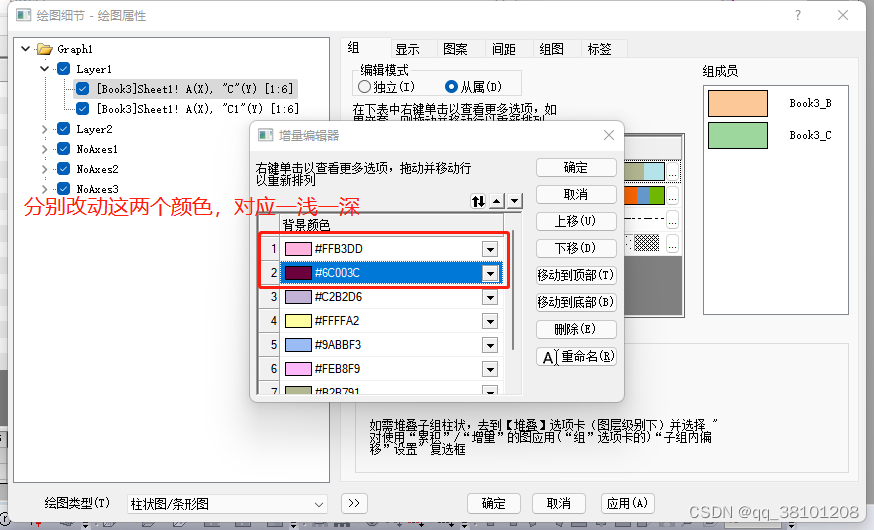

 可以看到，颜色不对需要调整。对于第3维，两个元素对应，如A-A1，这两个在一个book上，可选同一色的深浅对应。注意book3为基底，与其他book的有些不同。左键双击1进行操作：



 点应用，确定。

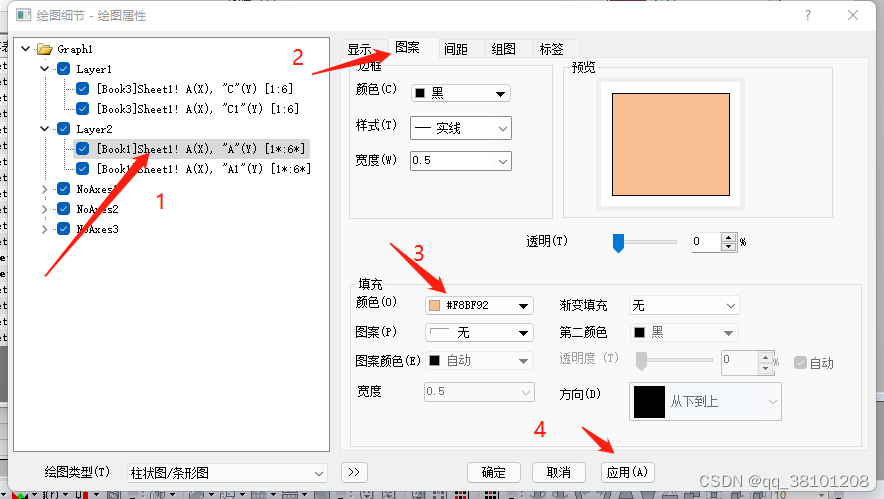

对于其他book，以一个为例。

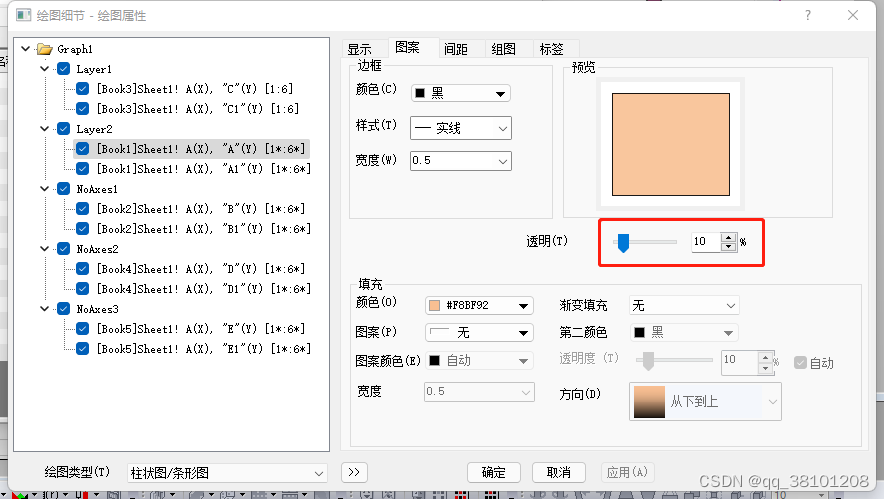

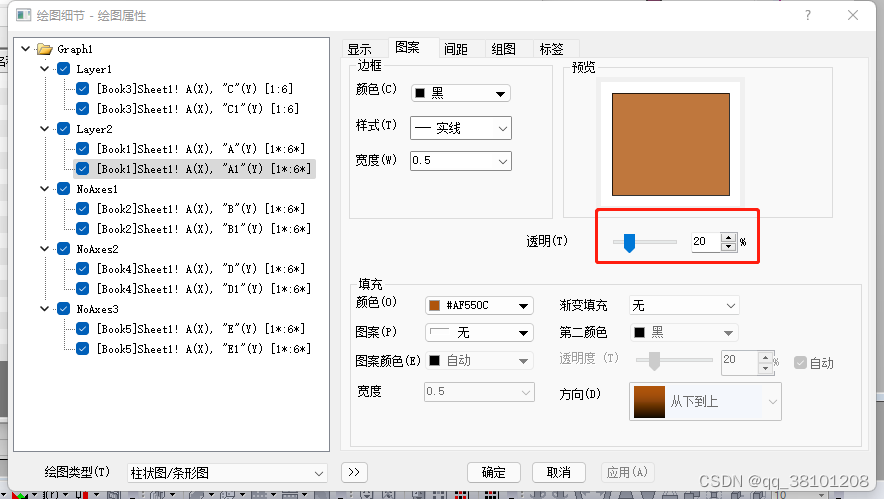

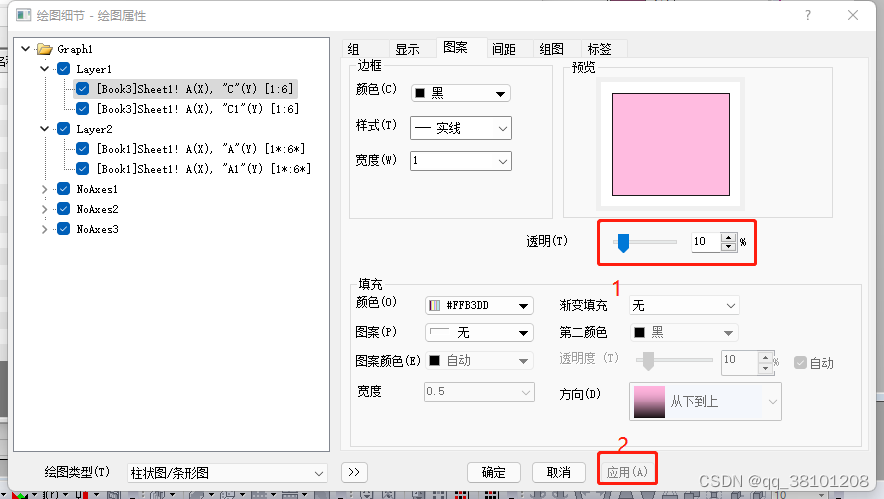

 发现A-A1没法区别，可通过设置透明度区别。

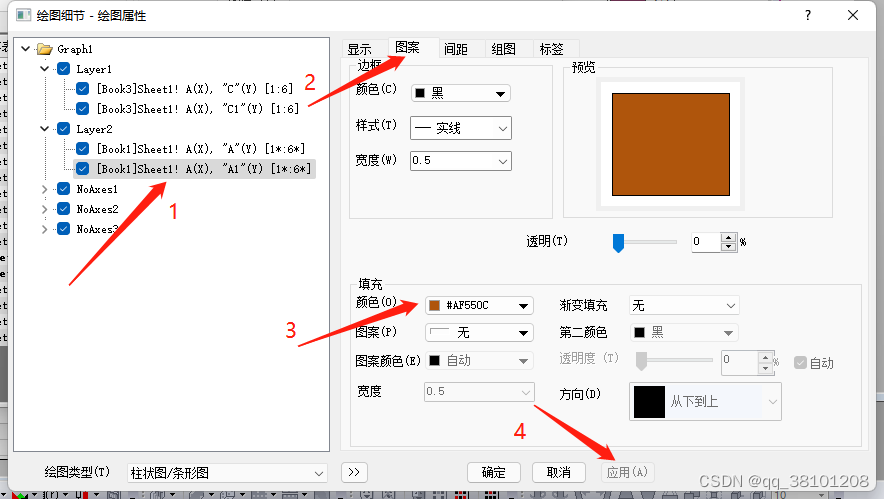

 发现还是不太容易区分，将深浅颜色互换一下。

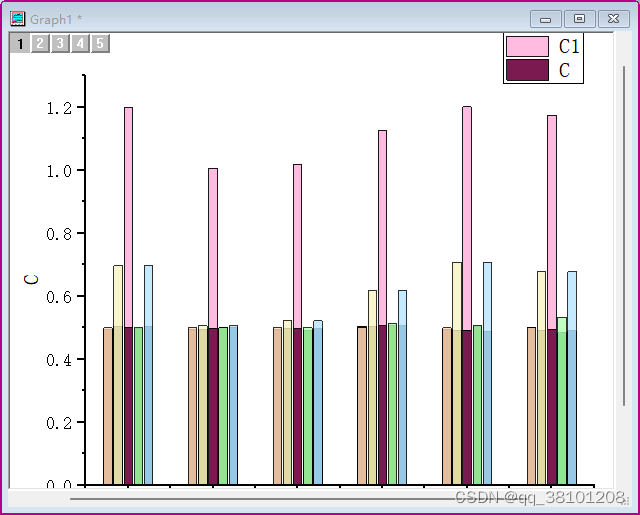

 效果明显些了，可适当调整透明度来改善视觉效果。（此处选择深色透明度20，浅色50）

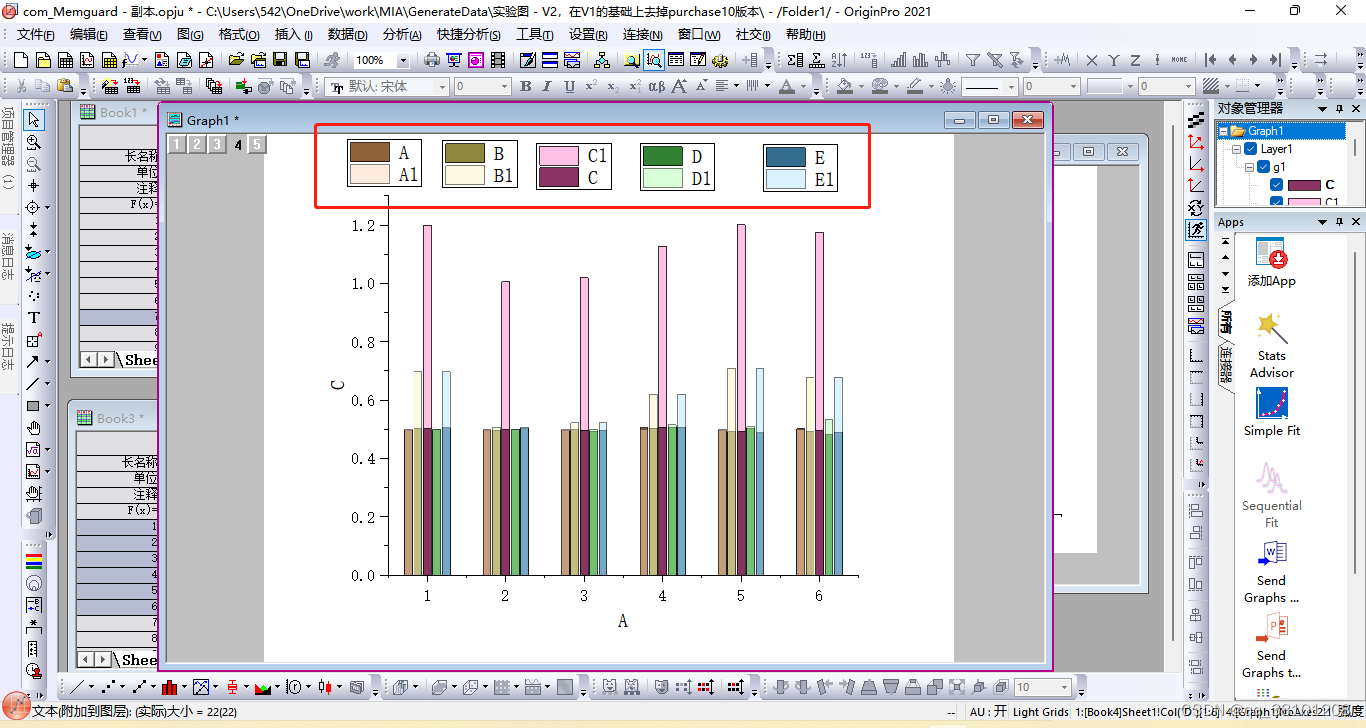

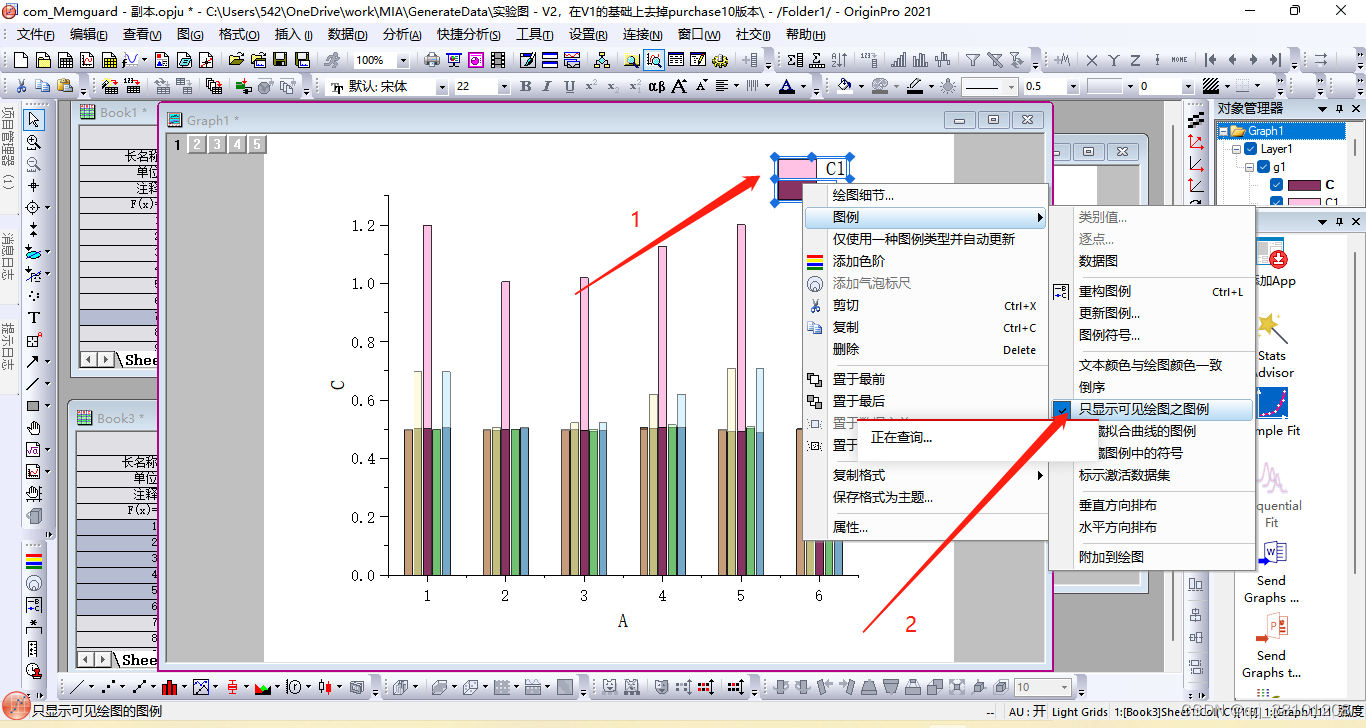

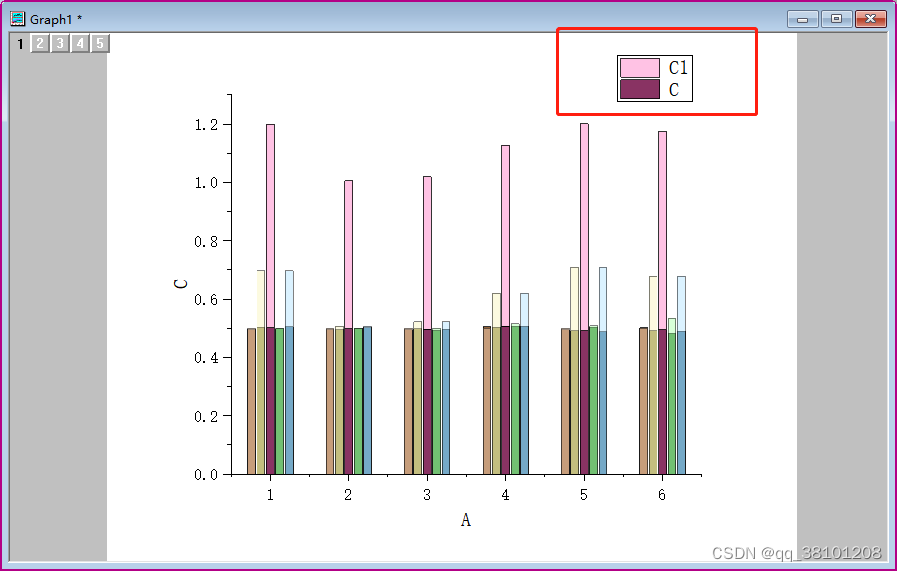

 发现只有book3的图例，其他图例未显示。对准图例右键操作：

 可适当调整位置，发现C-C1的图列和其他不一样。对准该图例右键：

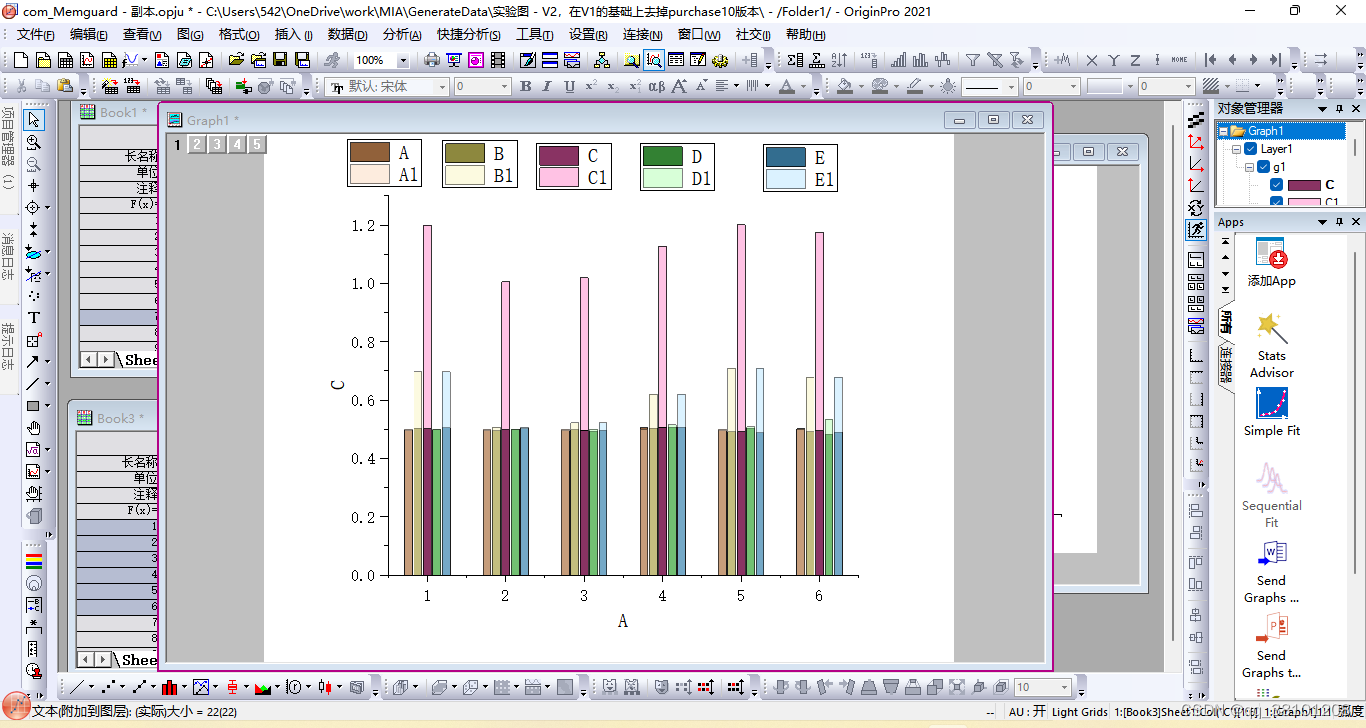

效果如下：

 大功告成！

 内容有点多，详细记录一下！
