PoE供电技术简介

1 综述

    传统上，连接到以太网的设备至少需要用于传输数据的以太网线缆和用于供电的电源线两种。对电源线的需求一直是设备部署中的一个限制因素，要么设备靠近已有的电源插座，要么单独为设备铺设电源线和插座，而以太网供电技术(PoE, Power over Ethernet)解决了这个困境并且极大地提高了部署该类设备的灵活性。

1.1 PoE的概念

    PoE供电技术，指的是现有的以太网布线基础架构，在不用做任何改动的情况下，借助常规以太网线缆在传输数据的同时供应电力，从而保证该线缆在为以太网数据终端设备(DTE, Data Terminal Equipment)（如IP电话机、无线AP、网络摄像机IPC以及其他基于IP的终端设备）传输数据信号的同时，还能为此类设备提供直流供电的技术。

    图 1所示，为标准PoE设备举例，包括标准PSE设备（即图中的PoE交换机）和标准PD设备（即图中的无线AP和IPC等）。

图 1 标准PoE设备举例

1.2 PoE的优点

表1 PoE供电的优点

1.3 PoE的标准

IEEE802.3af标准供电系统的主要供电特性参数
直流电压：44~57V，典型值为48V

典型工作电流为10mA~250mA，典型输出功率：15.4W

超载监测电流为：250~500mA

在空载条件下，最大需要电流为5mA

为PD设备提供3.84~12.95W四个Class等级的电功率请求。

IEEE802.3af分级参数
Class 0：设备最高功率为0~12.95W

Class 1：设备最高功率为0~3.85W

Class 2：设备最高功率为3.85~6.49W

Class 3：设备最高功率为6.5~12.95W

IEEE802.3at标准
随着新设备的需求，13W供电不能够满足需求，为了克服POE对功率预算的限制，IEEE制定了IEEE802.3at标准，将功率需求高于12.95W的设备定义为Class 4，将功率扩展到25W。IEEE 802.3at相比于af标准，可输出2倍以上的电力，每个端口的输出功率可在30W以上。PD以分级的电流相应，告诉PSE是否提供较高功率。

IEEE802.3at供电特性参数
直流压在50-57V，典型值为50V

定性工作电流10~600mA，典型输出功率：30W

受电设备PD支持Class4分级。

POE供电标准有IEEE802.3af，IEEE802.3at，IEEE802.3bt

802.3af，PSE最高提供15.5W的功率而PD端则为12.95W；

802.3at，PSE最高提供30W的功率而PD端则为25W；

802.3bt，PSE最高提供90W的功率而PD端则为71W；

PoE协议中PD（受电设备）的功率分级如下：

Class 0 : 0~12.95W（默认）

Class 1 : 0~3.84W

Class 2 : 3.85~6.49W

Class 3 : 6.5~12.95W

Class 4 : 12.96~29.95W

Class 5 : ~40W

Class 6 : ~51W

Class 7 : ~62W

Class 8 : ~71W

Class 0-3属于802.3AF协议的分类等级

Class0-4属于802.3AT协议的分类等级。

Class 0-8属于802.3BT协议的分类等级

PSE端的功率为什么会大于PD端的功率？因为在网线上会消耗一部分功率。




(1) IEEE 802.3af (15.4W@44V,0.35A) -- Power over Ethernet(PoE)

    2003年6月，IEEE批准了802.3af标准，该标准定义了PoE交换机的最大供电功率为15.4W，最大电压为48V，最大电流为350mA，以及最大传输距离为100米（注①）。从而实现电力与数据的传输。此标准被用于低功率应用场景。

    802.3af SPEC. = 350mA DC CURRENT TOTAL PER PAIR (175mA X 2). UP TO 400mA PEAK. 即每对差分线上的总电流为350 mA（最大值为400 mA），PSE能够为PD端提供的最大功率为44V*0.35A=15.4W。

(2) IEEE 802.3at (30W@50V,0.6A) -- Power over Ethernet Plus(PoEP, PoE+)

    在兼容IEEE 802.3af的基础上，IEEE 802.3at(PoE+)能提供更大的功率。IEEE 802.3at（PoE+）标准是在IEEE 802.3af标准之后(2009年)发布的，提供了更高的功率传输能力，最高传输功率达到30W。相比于IEEE 802.3af标准，PoE+可以为更多的设备提供足够的功率，例如IP电话、Wi-Fi接入点、IP摄像头、高性能笔记本电脑等。IEEE 802.3at标准还支持双向通讯，使PD可以向PSE发送信息以调整功率需求。

    802.3at SPEC. = 600mA DC CURRENT TOTAL PER PAIR (300mA X 2). UP TO 686mA PEAK. 即每对差分线上的总电流为600 mA（最大值为686 mA），PSE能够为PD端提供的最大功率为50V*0.6A=30W。

(3) IEEE 8.2.3bt (60W@50V,1.2A) -- Power over Ethernet Plus(PoEP, PoE+)-- PoE++ / 4PPoE

    最大可支持100W功率。IEEE 802.3bt标准是最新的PoE交换机标准，于2019年发布，也被称为PoE++标准，它可以让一根网线的8条铜芯同时供电，进一步扩展了PoE的功率传输能力，每个端口传输功率可达60W-90W，如果需要，甚至可以达到100W的功率上限。这使得PoE技术可以为更多的设备提供可靠的供电，例如医疗设备、工业设备、高功率LED照明等。为了支持PoE++，PSE和PD需要支持更高的电压和功率传输，需要更先进的硬件设计和更复杂的协商过程。

(4) HDBaseT (950mA DC CURRENT TOTAL PER PAIR UP TO 1A PEAK)

    POH供电（Power over HDBaseT）

    HDBaseT 协议厂家Silvertel发布了PoH标准，允许使用5类及以上标准的网线提供高达100W的功率。HDBaseT标准除了有网络连接以及以太网供电(POE)功能外，还提供视频信号传输功能，该标准通过网线8芯线传输48V传给IP终端设备，检测PD，判断PD是否PoE兼容设备，是则进行分级、供电。

    HDBaseT的标准是，每对差分线上的总电流为950 mA，最大值为1 A。HDbaseT 1.0支持最高20Gbps的传输速率，而传输距离达到了100米，此外，还提供以以太网功能、100W的供电能力（PoE）和其他控制信号通道。

    目前，PoE交换机的供电标准主要分为三种，分别是IEEE 802.3af（PoE）、IEEE 802.3at（PoE+）、IEEE 802.3bt（PoE++），其中PoE++又根据功率不同分为了两类（Type3和Type4）。下表详细列出了PoE、PoE+和PoE++的规格：



注①：PoE供电距离只能100米?

    用标准以太网线缆传输直流电是可以传输很远的，那为什么传输距离会被限制在100米呢?

    事实是PoE交换机最大传输距离主要取决于数据传输距离，当传输距离超过100米时可能会发生数据延迟、丢包等现象。因此在实际施工过程中传输距离最好不超过100米。
     但如今已经有一些PoE交换机传输距离可以达到250米，像飞畅科技工程级系列标准PoE交换机使用L-PoE功能，可将PoE传输距离延长至250米，满足远距离供电。也相信不久后随着PoE供电技术的发展，传输距离会延长至更远。

    其次是网线，网线也决定了供电距离，国标超5、6类的网线是可以的，特别是超6类的国标网线肯定是可以的。有些客户拿一些便宜的，质量差的网线来使用，达不到供电的距离要求，就反过来说PoE交换机或者PoE分离器有问题，而当技术工程师过去后，才发现我们的PoE交换机没有任何问题，更换网线后问题得到了解决。

网线要求: POE供电需要使用什么网线：

    超五类与六类、超六类的正品网线都可以，IEEE802.af和IEEE802.3at标准，它们对超五类网线要求不同，不同主要体现在等效阻抗上。如100米的超五类网线，IEEE802.3at的等效阻抗须小于12.5欧姆，IEEE802.3af则须小于20欧姆。

a、 正规的国标网线，10米-100米距离的电阻值是小于10欧姆的，这个有万用表可以直接测量，当大于10欧姆，比如电阻值达到了30欧姆，那这个网线肯定是假的;

b、 正规的国标网线，一箱大概305米，市场价格450-500元左右(进口的价格会高一些)，熟悉的朋友430元也可能会买到，但如果低于这个价格，基本都是假货。

c、 正规的国标网线都是纯铜，或者是无氧铜的，其他的材料的什么铜包铁，铜包铝，等都是假货;


 在802.3at标准中，PSE被定义成两种类型：Type 1 PSE、Type 2 PSE。（ 802.3af中只定义一种PSE ，一般情况下，802.3at Type 1 PSE对应802.3af PSE）

定义

Type 1 PSE：仅只支持Type 1 PD的PSE；

Type 1 PD：在物理层分级时不能提供4级分级信号的PD；

Type 2 PSE：既支持Type 1 PD也支持Type 2 PD的PSE；

Type 2 PD：在物理层分级期间可以提供4级分级信号，理解2次事件分级；并能够执行数据链路层分级的PD；

PSE TYPE和Event以及分配功率等级的关系。

    在PSE端Class0-3为TYPE1，CLASS4为TYPE2，CLASS5-6为TYPE3，

CLASS7-8为TYPE4

    Event表示分级时的事件个数，

    比如event为1，表示会有一次分级的信号

    比如event为2，表示会有2次分级的信号

    比如event为5，表示会有5次分级的信号

    为什么会这样，因为POE在分级时是先确认PD设备功率等级是否在af标准中？如果不在，会再次发出分级信号确认是否在at标准中，直到PSE给PD设备功率进行准确的分级。

    大家可以看下PSE端功率等级0-4的分级电流。

    这个电流是通过PSE端的这个电阻检测的。

    前面不是说功率等级总共分为9类吗，为什么只有等级0-4的电流，功率等级5-8如何去确定。

    大家可以看下这个表，对于bt标准的等级5-8是通过分级事件event3-5确定的，对于af和at标准的PD芯片一般只有一个分级电阻，

    而对于满足802.3bt标准的PD芯片，会有两个检测电阻，一个检测电阻负责事件event1和2,另一个负责事件event3-5，只要这两检测电阻设置好相应的值就能确定其功率等级。



1.4 标准PoE与非标准PoE

    具有国际标准的PoE设备间可以互联互通，不会烧坏设备，这是最基本的PoE设备的安全性。而非标准PoE设备，属于PoC(Power over Cable)的概念，一般是将开关电源转换后的直流电压（如12V，24V或48V等）直接加载到以太网电缆上，和数据一起传输。它们没有PoE芯片/模块（包括PSE模块和PD模块），没有标准PoE设备的安全、节能、防雷和高压隔离等特性。

    如何区分标准PoE和非标准PoE 很简单，只需用万用表测量。方法如下：

    启动设备，将万用电表调至电压测量档位，用万用电表两表笔分别点触PSE设备供电脚(通常是RJ45端口的1/2，3/6或者4/5，7/8)，如果测出有48V或其它电压值(12V、24V等)稳定输出的设备即是非标产品。因为在这个过程中，PSE不对受电设备(这里为万用表)做检测，直接采用48V或其它电压值供电。

    反之，如果测量不出电压，万用表表针在2~10V之间跳动，则为标准POE。因为在这个阶段，PSE在对PD端(这里为万用表)进行检测，而万用电表不是合法的PD，PSE不会供电，无稳定电压产生。


2 PoE的原理

2.1 PoE供电的系统组成

    完整的PoE供电系统包括供电端设备(PSE, Power Sourcing Equipment)和受电端设备(PD, Powered Device)两部分。PSE设备是为以太网数据终端设备（客户端设备）供电的设备，同时也是整个PoE供电过程的管理者。而PD设备是接受供电的PSE负载，即PoE系统中的客户端设备，如IP电话、网络摄像机(IP CAMERA, IPC)、无线AP(Access Point)及掌上电脑(PDA)或移动电话充电器等许多其他以太网设备（实际上，任何功率不超过13W的设备都可以从RJ45插座获取相应的电力）。两者基于IEEE 802.3af/at标准建立有关受电端设备PD的连接情况、设备类型、功耗级别等方面的信息联系，并以此为根据PSE通过原本用于数据通信的以太网线缆向PD供电。

图 2 PoE系统组成

2.2 PoE供电的接线方式

    IEEE802.3af/at标准定义了PI（Power Interface：PSE/PD与网线的接口），目前已经定义了三种供电方式：即“Alternative A(1&2,3&6)数据引脚供电”，“Alternative B(4&5,7&8)空闲引脚供电”，或者同时兼容Alternative A和Alternative B（Power over HDBaseT，PoH标准即采用这种方式），共三种供电方式。

具体使用哪种类型，与后端PD设备的功率有关；若PD所需功率小于30W，可使用Alternative A或Alternative B方式；若PD所需功率大于30W，建议使用Alternative A & Alternative B方式。

2.2.1 Alternative A(1&2,3&6)数据引脚供电方式

    由于直流供电和数字通信互不干扰，因此让直流电和比特流（数据）在同一组线缆上传输，类似于多路复用技术。

    图 3所示，PSE通过数据引脚为PD供电，把RJ45网口1&2引脚对应的变压器抽头接负（或正）极，把RJ45网口3&6引脚对应的变压器抽头接正（或负）极，称为“Alternative A(1&2,3&6) —— 基于10/100 BASE-T的数据引脚供电”。

    无论是PSE或是PD，基于“Alternative A(数据引脚)供电方式”的通常接法是，1&2引脚对应的变压器抽头接为负极，3&6引脚对应的变压器抽头接为正极；但不排除相反的接法，参考下文知识点“正负极不确定的原因”中所述，是由于存在“568A”和“568B”，或者说“直连网线”和“交叉网线”两种网线线序标准。

    注：上下文所述“1&2引脚”或“3&6引脚”均指引脚对应的变压器抽头，如图 3所示。

图 3 Alternative A(1&2,3&6)数据引脚供电方式

    注：10/100BASE-T使用1&2,3&6两对差分双绞线，称为Data/Signal Pair；4&5,7&8两对差分双绞线，称为Spare Pair；1000BASE-T使用Data Pair和Spare Pair共四对差分双绞线。

2.2.2 Alternative B(4&5,7&8)空闲引脚供电方式

    图 4所示，1&2&3&6只做数据传输引脚，PSE通过4&5&78空闲引脚（无变压器）为PD供电，把4&5引脚直接连接形成正（或负）极，把7&8引脚直接连接形成负（或正）极，称为“Alternative B(4&5,7&8) —— 基于10/100 BASE-T的空闲引脚供电”。

    无论是PSE或是PD，基于“Alternative B(空闲引脚)供电方式”的通常接法是，4&5引脚接为正极，7&8引脚接为负极；但不排除相反的接法，原因同上所述，由于存在568A和568B两种网线线序标准，无法确定PD端线序的正负极，因而没有必要规定PSE端线序的正负极。

图 4 Alternative B(4&5,7&8)空闲引脚供电方式

2.2.3 Alternative A & Alternative B供电方式

    图 5所示，由于1000BASE-T使用了全部8根双绞线，没有空闲引脚，所以供电全部从变压器抽头引入或引出。通常接线方式是，PSE端1&2和4&5引脚直接相连作为正极，3&6和7&8引脚直接相连作为负极；PD端用两个整流二极管电桥，分别将1&2和3&6引脚的正负极翻转，4&5和7&8引脚的正负极翻转，翻转后的正负极再直接相连，输入到标准PD模块。

PoH(Power over HDBaseT)也采用这种供电方式。

图 5 Alternative A & Alternative B / PoH供电方式

知识点：正负极不确定的原因

    由于EIA/TIA 568布线标准中定义了两种双绞线到RJ45接口的线序标准，即568A和568B。图 6所示，网线两端使用同类线序标准（即568A - 568A 或568B - 568B）称为“直连网线或正线”，用于不同类设备间（或者说DCE与DTE间）的通信。图 7所示，网线两端使用不同线序标准（即568A - 568B）称为“交叉网线或反线”，用于同类设备间（或者说DCE与DCE间，DTE与DTE间）的通信。图 8所示，“交叉网线”正是“1&2”和“3&6”这两对引脚的交叉。

    而为了方便后续现场施工布线难度（不再区分直连网线或交叉网线），很多PHY芯片增加了Auto MDI/MDIX Crossover功能（即端口线序自动识别翻转），具有Auto MDI/MDIX Crossover功能的PHY芯片对直连网线或交叉网线无要求，正是基于这个原因，当前市面所售基本都是直连网线。

图 6 直连网线或正线

图 7 交叉网线或反线

    图 8所示，假如PSE端线序为1&2引脚接正极，3&6引脚接负极，当使用“直连网线”时，在PD端线序依然是1&2引脚为正极，3&6引脚为负极；但是，当使用“交叉网线”时，在PD端得到的线序为1&2引脚为负极，3&6引脚为正极。可见，PSE与PD间的连接，使用“直连网线”和“交叉网线”，在PD端得到的直流电源正负极可能是相反的。这就是，Alternative A或Alternative B标准并未对1&2，3&6，4&5，7&8四对双绞线进行正负极性规定的原因，或者说标准的PD芯片前端都要加入整流电桥（可由四个分立二极管组成；也可用单颗整流桥芯片，或由分立MOSFET组成的有源电桥）的原因，目的是将PD端的直流电源正负极翻转过来，保证PD端直流电源正负极性不会反相而烧坏设备。导致这种结果的根本原因是，存在两种不同的网线线序标准568A和568B。

图 8 同类设备或不同设备间的连接线序图示

知识点：标准PoE PD前端需要两个整流二极管电桥的原因

    图 9所示，PSE端4对差分线各自的正负极性是不确定的，即使4&5引脚为正，7&8引脚为负，但因直连网线和交叉网线的存在，结果是1&2引脚可为正或负，3&6引脚可为负或正。在标准PD前端，用整流二极管电桥BR1将“1&2”和“3&6”这两对引脚的正负极翻转过来，再用整流二极管电桥BR2将“4&5”和“7&8”这两对引脚的正负极翻转过来，再将翻转后的正负极分别连接，作为PD设备的正负极。硬件电路上如此设计，便可以适配“直连网线”和“交叉网线”，而不会因错用“交叉网线”导致正负极反相或短路的问题。

    图 10所示，假如PSE端1&2和4&5引脚连接后确定为正，3&6和7&8引脚连接后确定为负，若PD前端只使用一个整流二极管电桥BR1，将1&2引脚和4&5引脚对应的变压器抽头连接后接在整流二极管电桥BR1的其一交流输入端，将3&6引脚和7&8引脚对应的变压器抽头连接后接在整流二极管电桥BR1的另一交流输入端，这种情况下（即PSE端“1&2引脚=正极，3&6引脚=负极，4&5引脚=正极， 7&8引脚=负极”硬件电路条件下），PSE和PD的连接只允许使用“直连网线”，若使用“交叉网线”将在PD端造成正负极短路的情况。

    另外，若只使用一个整流二极管电桥BR1，在PSE端“1&2引脚=负极，3&6引脚=正极，4&5引脚=负极， 7&8引脚=正极”硬件电路条件下，也只允许使用“直连网线”，“交叉网线”同样将在PD端导致正负极短路的情况。

    若只使用一个整流二极管电桥BR1，在PSE端“1&2引脚=正极，3&6引脚=正极，4&5引脚=负极， 7&8引脚=负极”条件和“1&2引脚=负极，3&6引脚=负极，4&5引脚=正极， 7&8引脚=正极”条件下，虽然可以适配具有国际标准的“直连网线”和“交叉网线”，但并不能保证用户使用的一定是按照国际标准“568A”或“568B”制作的网线，此种情况下，仍有短路的风险。

    综上所述，为了不同品牌或不同设备间标准PoE设备互连安全性，应该在PD前端分别将1&2引脚和3&6引脚经BR1整流，4&5引脚和7&8引脚经BR2整流，再将整流后的正负极连接，即如图 9所示的硬件电路接法，其兼容性最好（可以兼容PSE端不同的正负极接线方式），可以适配“直连网线”和“交叉网线”等各种情况，可以防止正负极短路情况的出现。

图 9 标准PoE PD前端需要两个整流二极管电桥

图 10 POE PD前端只使用一个整流二极管电桥会导致硬件短路风险

2.3 PoE供电的跨接方式

    图 11所示，PoE供电基于产品层面的跨接方式有Endpoint PSE（端跨）和Midspan PSE（中跨）两种。Endpoint PSE Type是完整的标准PoE设备，直接在以太网线缆上传输数据和电源给远端的以太网终端标准PoE PD设备。Midspan PSE Type主要针对非标准PoE设备升级，在原来以太网线缆只传输数据的基础上，加上电源，以供给远端的以太网终端设备；此时，要求以太网终端设备必须是标准PoE PD设备，否则PSE设备不会为其供电。

图 11 Endpoint PSE(端跨)和Midspan PSE(中跨)示例

2.4 PoE供电方式的类型总结

    根据以太网数据传输速率，以太网设备有10/100BASE-T设备和1000BASE-T设备两种类型。

    根据PoE供电的接线方式，有“Alternative A(1&2,3&6)数据引脚供电方式（通常是1&2为负极，3&6为正极）”，“Alternative B(4&5,7&8)空闲引脚供电方式（通常是4&5为正极，7&8为负极）”，或者同时兼容Alternative A和Alternative B（Power over HDBaseT，PoH标准即采用这种方式），共三种方式。

    根据PoE PSE设备为PoE PD设备供电时在以太网链路中的位置，有“Endpoint PSE”和“Midspan PSE”两种。

一种称作“中间跨接法”(Mid-Span)，使用以太网电缆中没有被使用的空闲线对来传输直流电（即1236线序走数据，4578线序走电力)，相应的EndpointPSE支持PoE功能的以太网交换机、路由器、集线器或其他网络交换设备。

鉴于有以上“接线方式”和“跨接类型”两种分类方式的排列组合，基于PoE技术的供电方式可有以下4种类型（兼容Alternative A和Alternative B的类型如前文图 5 所示），如图 12 - 图 15 所示。

图 12 基于“10/100BASE-T Endpoint PSE”的PoE供电方式

图 13 基于“1000BASE-T Endpoint PSE”的PoE供电方式

图 14 基于“10/100BASE-T Midspan PSE”的PoE供电方式

图 15 基于“1000BASE-T Midspan PSE”的PoE供电方式

    注意：在所有PoE供电方式中，无论采用哪种类型，对PD端都要求兼容所有的供电方式，所以必须使用两个整流桥进行正负极性翻转，以免发生因交叉网线的使用而导致硬件上正负极短路的风险。

2.5 PoE供电的工作过程

    图 16所示，在PoE系统中，PSE设备给PD设备供电（或者说，PSE对PD进行管理）的工作过程如下：

图 16 PoE供电的工作过程

2.6 PoE供电的检测方式

    PoE PSE供电的检测方式有电阻检测和电容检测两种。

电阻检测方法：

电容检测方法：

    IEEE 802.3af/at对PD要求19-26.5 kΩ阻值（特征电阻，典型值为24.9 kΩ）和容值小于0.15uF，这是一个有效的PD特征，所有上述参数条件都必须被端点PSE或中间PSE检测到才视为有效的标准PD设备。

表 1 标准PD设备的特征参数

①PSE检测PD设备(Signature Detection)：

    根据IEEE 802.3af/at标准的规定，PSE设备在端口输出较小的电压V1和V2（检测电压在1.4 - 10.9V范围内），然后PSE设备检测两次电流大小，计算增量电阻ΔV/ΔI（两点斜率测量法）在23.7 - 26.3 kΩ之间，则认为线缆终端设备为一个支持IEEE 802.3af/at协议的标准PD受电端设备。

    IEEE 802.3af/at标准规定，标准PD设备的必备检测特征电阻RDET在23.75 kΩ - 26.25 kΩ之间，即25 kΩ± 5%；通常情况下，推荐使用24.9 kΩ± 1%电阻。

    知识点：用斜率法测量特征电阻，是为了将标准PD前端的极性保护整流电桥所引起的压降消除，以免其影响检测过程。

PD被检测时的表现：

当PSE用2.8V~10V 之间的电压侦测时，PD 必须具有下表所列的输入特性。PD的输入端口可具有高达1.9V 的偏移电压(以容许二极管的压降)和10μA 的偏移电流(漏电流)。

②对PD设备的功耗分级(Classification)：

    当检测到PD受电端设备之后，PSE对PD进行功率分级，评估此PD设备所需的功耗。PD的功耗级别由PD芯片的外部电阻（可称为“分级电阻”）设置。

    PSE通过检测电源输出电流来确定PD功率等级。Classification阶段输出电压大小为15.5V~20.5V。电压极性与－48V输出一致。

③开始供电：

    在一个可配置时间（一般小于15us）的启动期内，PSE设备开始从低电压向PD设备供电，直至提供48V的直流电源。

进入正常供电模式后，检测电流（特征电阻）和分级电流（分级电阻）将被关断，以免其消耗电源功率。

④实时监控(MPS)：

    在PSE为PD设备提供稳定可靠的直流电源过程中，PSE 还要对每个端口的供电情况进行监视，提供欠压和过流保护，同时PD必须呈现维持功率特征(MPS, Maintain Power Signature)以向PSE表明其仍然存在，PSE会监控其输出是否存在有效的MPS。如果丢失MPS，则会关闭电源输出端口，PSE恢复到空闲状态。

⑤电源断开：

    若PD设备从以太网链路上断开，PSE就会快速地（一般在300～400ms之内）停止提供48V直流电源，并重复检测过程以检测以太网线缆终端是否有连接PD设备。

PD设备在接入 PSE 系统时，其获取电源的流程如图17所示

2.7 PoE供电的检测波形

    在PD Detection和PD Classification两个步骤完成后，接着将施加在双绞线对上的电压迅速升高到48V，开始向PD正常供电，同时PD设备中的检测电路（特征电阻和分级电阻）会被切断，使得检测电路不会继续消耗电源功率。在PD端检测到的上电过程应如下图 18所示，图 19所示是实测的PSE模块Ag6110为PD模块Ag5510供电的上电过程。

图 18 PoE PSE供电的检测波形

图 19 PSE Ag6110为PD Ag5510供电的检测波形

参数名称	符号	单位	最小值	最大值
检测时间	Tdet	ms		500
分级时间	Tpdc	ms	10	75
电源开启时间	Tpdo	ms		400
上电上升时间	Trise	us	15

POE握手

POE握手分为4个阶段：侦测，功率分级，启动，供电。

侦测：PSE会在此阶段辨识出负载端是否为标准的PD，如果是，才会对其供电。

当PSE与PD一连接上，就可是进行侦测，802.3标准定义了一套方法，让PSE可以确定负载端是否为标准中的PD，并且，PSE只会为标准中的PD供电。在PD断开时，PSE会停止供电。

侦测过程：首先PSE会送出侦测信号给PD，然后PSE根据公式电压除以电流U/I来量测PD端的侦测电阻。如果PD上的电阻呈现出约25K欧姆的阻值，则侦测即为成功。

T四点探测法，PSE芯片送出4点电流信号来计算PD上的侦测电阻。四点侦测法可以减少侦测电阻计算上的误差。

功率分级：PSE和PD之间会协商传输功率等级，使PD端接收的功率不会超过PSE所分配的功率，避免拉低PSE端的电源。

在侦测结束后，若PSE接上了标准的PD，则PSE与PD就会进入功率分级阶段，以决定PSE要传输多少功率给PD。

    首先PSE会送20.5V和14.5V的电压给PD，接着PD会移开原来的侦测电阻，并且会打开CLASS和Vss脚之间的内部LDO，使外部的分级电阻有一个跨压。PSE会测量分级电阻上面流过的电流，依据这个电流，PSE会给PD提供相对应的功率等级。

在802.3bt的标准当中，PD会有2个分级电阻，以支持更高功率的沟通。

802.3at握手过程

首先一开始，PSE会送4点信号给PD，量测PD上面的侦测电阻是否在有效的范围之内

接着进入到分级阶段，PSE会送1个或者2个信号来量测PD上面的分级电阻，并判断PD上面的功率等级。若PD的需求是Class0到Class3的功率，则PSE就会在第1个分级信号开启电源，并对PD进行供电。若PD的需求为Class4的功率，则PSE在第1个分级信号结束之后送出第2个分级信号，并在第2个分级信号之后开启电源。

802.3bt握手过程

802.3bt的握手过程和at的差不多，区别在于PSE会送出较长的第1个分级信号以告诉PD此为TYPE3或者TYPE4等级的PSE。然后若PD的功率等级为Class4级以上，PSE会发出最多5个分级信号。

另一个差别在于802.3bt标准的PD会有第2个分级电阻，PSE所送的第1个和第2个分级信号所测量的是第1个分级电阻的电流，第3个到第5个分级信号测量的是第2个分级电阻的电流。同时PD会做硬件分级，告诉后级系统，PSE所能支持的功率等级。

 POE 操作

启动|输入

-经过有效的分级后，PSE和PD将经过涌流阶段，才能正常运行。
-涌流是对电源的控制应用，可以从无电源状态缓慢切换到有电源状态，并且涌流保护允许PD的输入电容充电到电源接口的全输入电压，同时确保通场效应晶体管保持在其安全操作区域内。
-如果涌流要求没有按照IEEE802.3标准正确实现，可能会出现互操作性问题。

​编辑启动的过程是怎样的?

1. PSE打开端口(发送44V-57V)并开始监测浪涌(检测时间 50ms到75ms)。
2. 一旦Vvdd超过UVLO阈值，PD进入涌流阶段，由PD控制限制涌流。
3.PD必须表现为50ms的1型PD，然后必须小于400 mA直到80ms，以便让PSE对PD上的bulk电容充电。
4. 在功率延迟阶段之后，PD可以将功率提高到它指定的级别。

启动|输入电流限制

-IEEE标准输入电流限制

-如果输入电流超过了PSE的限制会怎么做?

PSE将关闭端口电源，然后进入冷却期，该端口的任何检测/类启用命令将被延迟。在冷却期后，如果它们被启用，PSE将重新启动检测/分类周期。

正常操作和保护| PSE

-上电后，PSE对端口提供2级电源保护。
1. Icut/Pcut:提供保护，防止在中等负荷瞬态过程中虚假电源关闭。
2. IIim:在极端过载或短路的情况下会触发保护。

另外还有I>Imax：severe（严重）短路情况下触发保护。

-Icut 限流条件应该发生在PSE通过I lim限流限制对端口电流进行折叠控制之前。
-设置的I lim电流阈值必须大于I cut电流阈值。
-如果发生过流情况，PSE将关闭端口电源，然后进入任何冷却期，该端口的检测/类启用命令将被延迟。冷却期后，PSE将重新启动如果启用检测/分类周期。

 注：unplug UTP 拔掉双绞线

正常操作和保护| PD

-TI 1-4型PD控制器的典型RTN通过FET电流限制:
1. 类型1:550mA (TPS23755 / TPS23758)
2. 2型:970mA (TPS23754/6)， 1A (tps23755 /2)
3.类型3:1.85A (TPS2373-3 / TPS2372-3)
4. 类型4:2.2A (TPS2373-4 / TPS2372-4)
-一旦RTN-VSS电压超过Foldback阈值，电流限位在故障时间后下降到冲击电流限位的水平。
-PDs有一个比PSE更高的固定的Ilim，以便PSE能够更早地捕捉电源故障并去除电源。

直流断开和维护电源信号(MPS)

-DC disconnect的价值:
负载断开时，需要断电。这是为了安全起见，这样48V就不会热插到笔记本电脑或其他数据设备上。

-PSE如何知道是否有负载?
PSE监控PD的有效MPS，如果丢失MPS，则关闭端口。丢失MPS，返回PSE到空闲状态。

-MPS是什么?
- MPS是由PD提供的一种电子签名，以确保在施加工作电压后，它仍然存在。
-一个有效的MPS包括最小10ma的直流电流(或每325ms至少75ms的10 mA脉冲电流)和低于26.3 kΩ的交流阻抗，并以0.05 μF为标准。(PD)

IEEE 802.3bt新特性-新的MPS

新的维护功率签名(MPS)
•采用“新的”更低的维护功率签名计时，以实现更低的待机功率。
- PSE TMPS最大6毫秒(原来是60毫秒)。
- PSE TMPDO最小值320ms(原来为300ms)。
•在分类过程中定义了一个很长的第一类事件，以便PSE告诉PD它可以使用新的MPS计时。

PSE的几个电流限制

启动冲击电流、短路电流、过载电流

RTP 实时监控保护

输出短路   输出电流I>Ilim超过Tlim时间

输出过载   输出电流I>Icut超过Tovld时间

 关闭端口，返回到Detection状态

PSE的功能之监控

PSE在上电过程中会监控冲击电流（Iinrush），在正常运行中会监控过流、短路、MPS（电源维持信号）；若上述任何一个发生且超过相关时间，那么PSE将会移除电源；

MPS信号有两种：AC MPS、DC MPS

PSE可监控两者中的一个，或全部；

DC MPS

不存在：Iport < Ihold min（5mA），超过Tmpdo间（300-400ms）

存在：Iport≥ IHold max（10mA），超过Tmps时间(60ms)

当DC MPS不存在时间超过TMPDO，那么电源应当移除

AC MPS

存在：交流阻抗|Z| ≤ |Zac1|（27KΩ）

不存在：交流阻抗|Z| ≥ |Zac2|（1980KΩ ）

当AC MPS不存在时间超过TMPDO，那么电源应当去除

注：监控过流及短路已在“供电”中涉及，这里重点介绍监控MPS信号

AC Disconnect

AC断路法根据测量端口的交流阻抗，判断PD 是否在线。当 阻抗≤27kΩ时,PSE认为PD在线; 当阻抗≥1980kΩ时,PSE认为PD已断开,不再给PD供电;当阻抗在这两者之间时可认为在线或者断开.

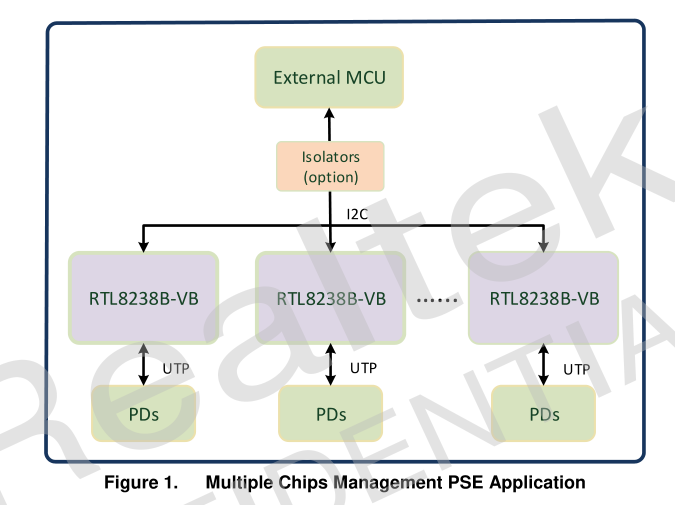

PSE初始化

1.设置扣板PIN脚和RJ45的映射关系

2.设置电源管理中的Power limit和Guard band

3.置端口的最大功率限值和优先级

4.设置供电模式（支持802.3af/802.3at/其它）

5.设置电源管理模式（优先级/先到先得 ）

6.设置断开的检测方式（AC/DC）

对于PD电气特性的规定

PoE供电管理模式

当PSE下挂的PD越来越多时，PoE电源可能无法同时给所有的PD供电，此时需要PSE对供电行为进行管理。根据供电方式的不同，供电管理模式分为：自动模式和手动模式。

• 自动模式：PSE根据优先级，自动给PD设备上下电。用户可以根据接口下的PD重要性给各接口设置优先级，分别为：Critical、High、Low三个等级。在PSE对外供电接近满负荷的情况下，优先对优先级为Critical的端口连接的PD设备进行供电；次之为优先级为High的端口连接的PD设备供电。端口优先级相同的情况下，对于S5720SI系列PoE设备，按照上电时间先后进行供电；其他系列PoE设备则按照端口号大小优先为端口号小的端口连接的PD设备供电。
• 手动模式：手动控制端口的上下电。手动模式不考虑优先级，单个接口的上下电不会对原有的供电状态作任何改动。如果在PSE对外供电接近满负荷的情况下，无法继续给新的PD设备上电。

通过LLDP协议进行供电能力协商

传统的供电能力协商（即PD设备分类过程）是通过解析PSE与PD发送的电流实现的，设备除了支持电流解析外，还支持通过链路层发现协议LLDP（Link Layer Discovery Protocol）协议进行媒体独立接口MDI（Media Dependent Interface）供电能力的发现和通告。IEEE 802.1ab定义了可选的TLV：Power via MDI TLV，LLDP报文封装Power via MDI TLV，进行MDI供电能力的发现和通告，同时可进行网络管理。当PSE检测到PD后，PSE和PD即周期性地向对方发送LLDP报文，这个报文里包含了定义的TLV字段。将本端信息发送给对方，对方记录下报文中包含的信息，达到信息交互的作用。

2.8 PoE PD功耗分级

IEEE 802.3at定义了五个PD功耗级别（不同PoE芯片厂商所定义的功耗级别数量可能不同）；PSE会根据PD所要求的功率对其进行功率分配。功耗分级时所需要的分级电流，由PSE端提供的分级电压（即12.6V ≤ VIN ≤ 20V）和PD端的功耗分级电阻产生。

表 2 标准PD设备功耗级别的分类

如Maxim MAX5982A PD芯片，当RCLS引脚接30.9欧姆电阻到GND时，PSE端进行功耗分级时检测到的电流应在36-44mA之间，则认为PD设备的功耗级别是“4”，对应PSE为其提供的功率范围是12.95-25.5W。

3 PoE的应用

3.1 选型参考

目前，只有少数厂商参与了PoE供电技术的芯片研发，并提供了相应的PSE和PD芯片；如Maxim、TI和ADI均有PSE和PD芯片，而ON SEMI和ST目前只有PD芯片，整理如下表所示，仅供选型参考。

表 3 PoE芯片选型参考

3.2 应用参考

3.2.1 PoE PSE Controller TPS23861

图 19 Automatic 4-Port 2-Pair PoE PSE Controller Schematic

4-Port，指该芯片最多支持4个端口，接4个PoE PD设备，即上图19所示。

2-Pair，指RJ45连接器上的接线方式是Alternative A（即采用Signal Pair 1&2和3&6两对差分线供电）或Alternative B（即采用Spare Pair 7&8和4&5两对差分线供电）。同理，4-Pair指同时采用Signal Pair和Spare Pair共4对差分线供电。

3.2.2 PoE PD Controller TPS2372-4

图 20 TPS2372-4参考原理图

文档编号：PMP21318；下载地址：PMP21318 reference design | TI.com

3.2.3 LTC4270&LTC4271

图21  LTC4270&LTC4271的参考原理图

3.3 PoE模块的应用参考

http://www.silvertel.com/products/poe-power-over-ethernet.html

英国厂商Silvertel有着较为全面的标准PSE和PD模块，为PoE供电服务，以下分别举例PSE和PD模块，更多模块选型，请访问上述官方网站。

(1) Silvertel PSE模块 —— Ag6110

兼容IEEE802.3at Type 1(af) & Type 2

输入电压范围是45-57V，典型值是56V

输出功率最大为56V*1.32A=74W

(2) Silvertel PD模块 —— Ag5510

兼容IEEE 802.3at

输入电压范围是36-57V

输出功率最大为24V*2.5A=60W

4 总结

本文简要阐述了PoE供电的原理，并给出了PSE/PD芯片选型和PSE/PD模块选型参考；旨在使相关技术人员快速掌握PoE供电的原理，以及有哪些可用的PoE芯片或模块。
